7.4 USB-Stick an interner Schnittstelle anschließen
Sie können intern im Gerät einen USB-Stick anschließen. Die Schnittstellen dafür finden Sie
auf der Grundplatine (Seite 148) im Bereich der Geräterückseite.
Für diesen Vorgang benötigen Sie einen Niederhalter zur Verriegelung der internen USB-
Schnittstelle.
Verwenden Sie nur Original-Ersatzteile oder für dieses Gerät zugelassene Komponenten.
Hinweise dazu finden Sie unter "Zubehör Hardware (Seite 32)".
Voraussetzung
• Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und
Systemerweiterungen (Seite 48)".
• Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten
(Seite 68)".
• Schraubendreher TORX T10
Vorgehensweise
1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)".
2. Stecken Sie den USB-Stick in die Buchse der internen USB-Schnittstelle auf der Grundplatine
(Seite 148).

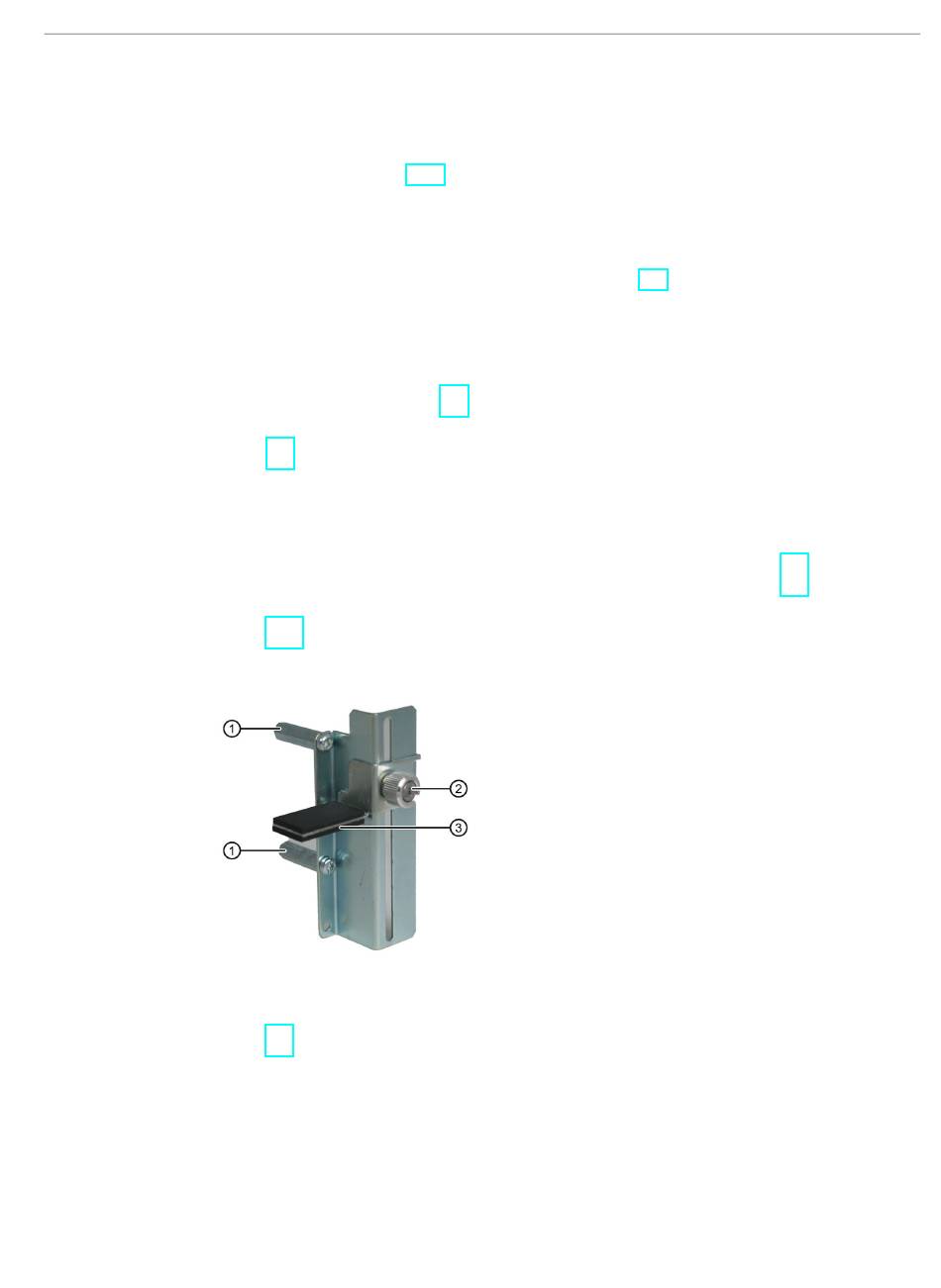

3. Schrauben Sie die beiden 6-Kantbolzen ① mit zwei der beigelegten Schrauben in das erste
und dritte Bohrloch des Niederhalters.
4. Halten Sie den Niederhalter von innen mit den 6-Kantbolzen an die Geräterückwand und
befestigen Sie den Niederhalter von außen mit den restlichen Schrauben an der
Geräterückwand. Informationen zur Lage der Bohrlöcher finden Sie in Kap. "Geräterückseite
(Seite 22)".
5. Schieben Sie den Riegel des Niederhalters ③ an den USB-Stick.
