Anschließen

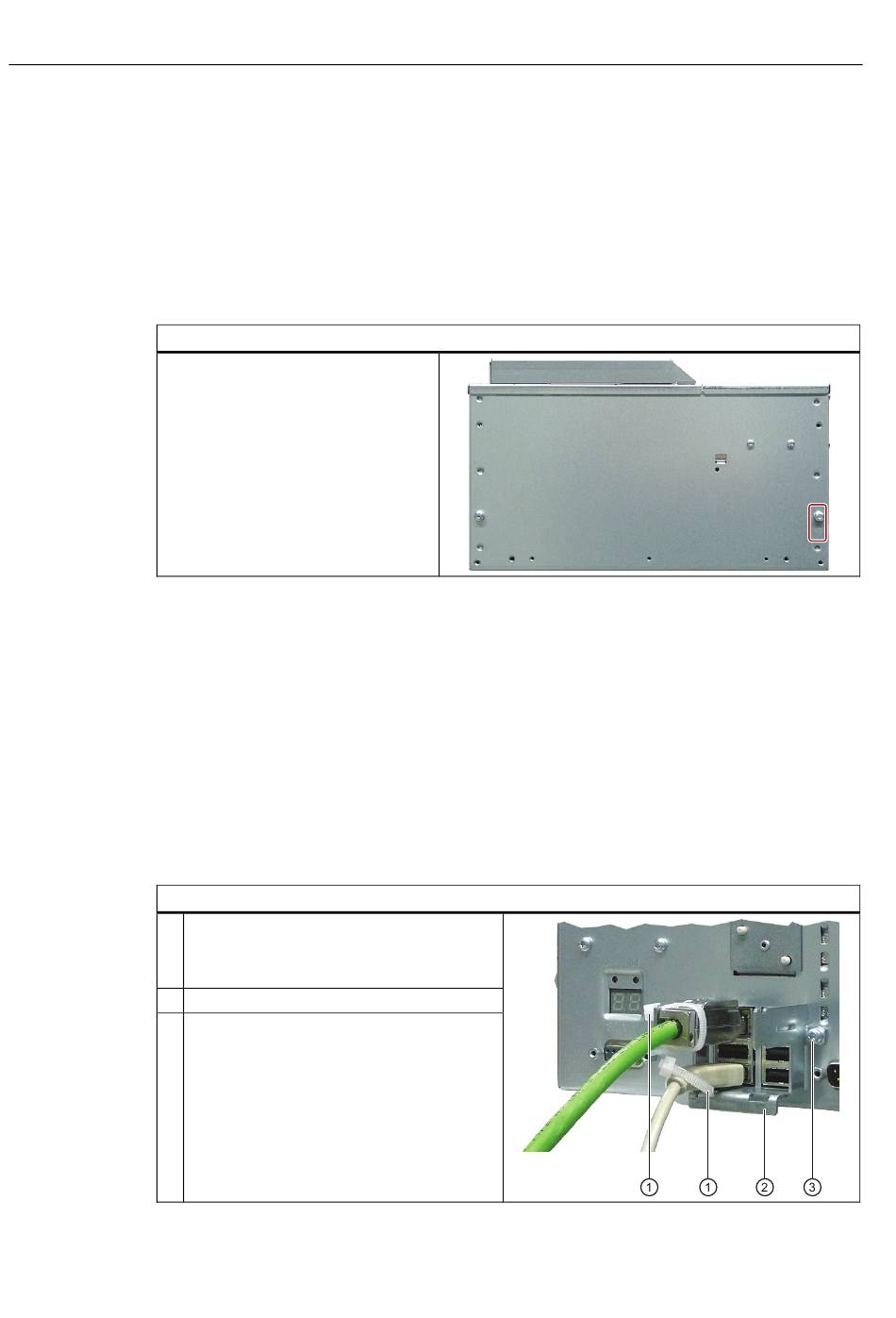

6.4 Potenzialausgleich anschließen
6.4
Potenzialausgleich anschließen
Der Potenzialausgleichsanschluss (Gewinde M4) am Gerät (große Oberfläche, großflächig
kontaktiert) muss mit dem Schutzleiter des Schrankes oder der Anlage, in der das Gerät
eingebaut ist, verbunden werden. Der Mindestquerschnitt beträgt 5 mm
Der Potenzialausgleichsanschluss ist notwendig für die Sicherheit des Gerätes und
verbessert die Ableitung von Störungen, die über externe Stromversorgungskabel,
Signalkabel oder Kabel zu Peripheriegeräten übertragen werden.
Arbeitsschritte
Verbinden Sie den
Potenzialausgleichsanschluss am
Gerät (große Oberfläche, großflächig
kontaktiert) mit dem zentralen
Erdungspunkt des Schaltschranks, in
den das Gerät eingebaut wird. Der
Mindestquerschnitt beträgt 5 mm
6.5
Ethernet/USB-Zugentlastung anschließen
Die im Lieferumfang enthaltene Ethernet-/USB-Zugentlastung dient dazu, ein
versehentliches Lösen der Ethernet-Kabel mit Industrial EthernetFastConnect Stecker vom
Gerät zu verhindern. Zu deren Nutzung werden zwei Kabelbinder benötigt. Neben den
Ethernet-Kabeln können Sie mit dieser Zugentlastung auch die vier USB-Kabel gegen
versehentliches Lösen sichern.
Voraussetzung
● Schraubendreher TORX T10.
Vorgehensweise
Arbeitsschritte
1
2
3
44
Ethernet-/USB-Zugentlastung
③
Schrauben M3
am Gerätegehäuse
befestigen
Kabel anschließen
Stecker mit einem Kabelbinder
Zugentlastung befestigen
.
2
②
mit zwei
①
an der
.
2
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
