1.4 Äußerer Aufbau des Geräts
1.4.2.3 Laufwerkshalter Typ C

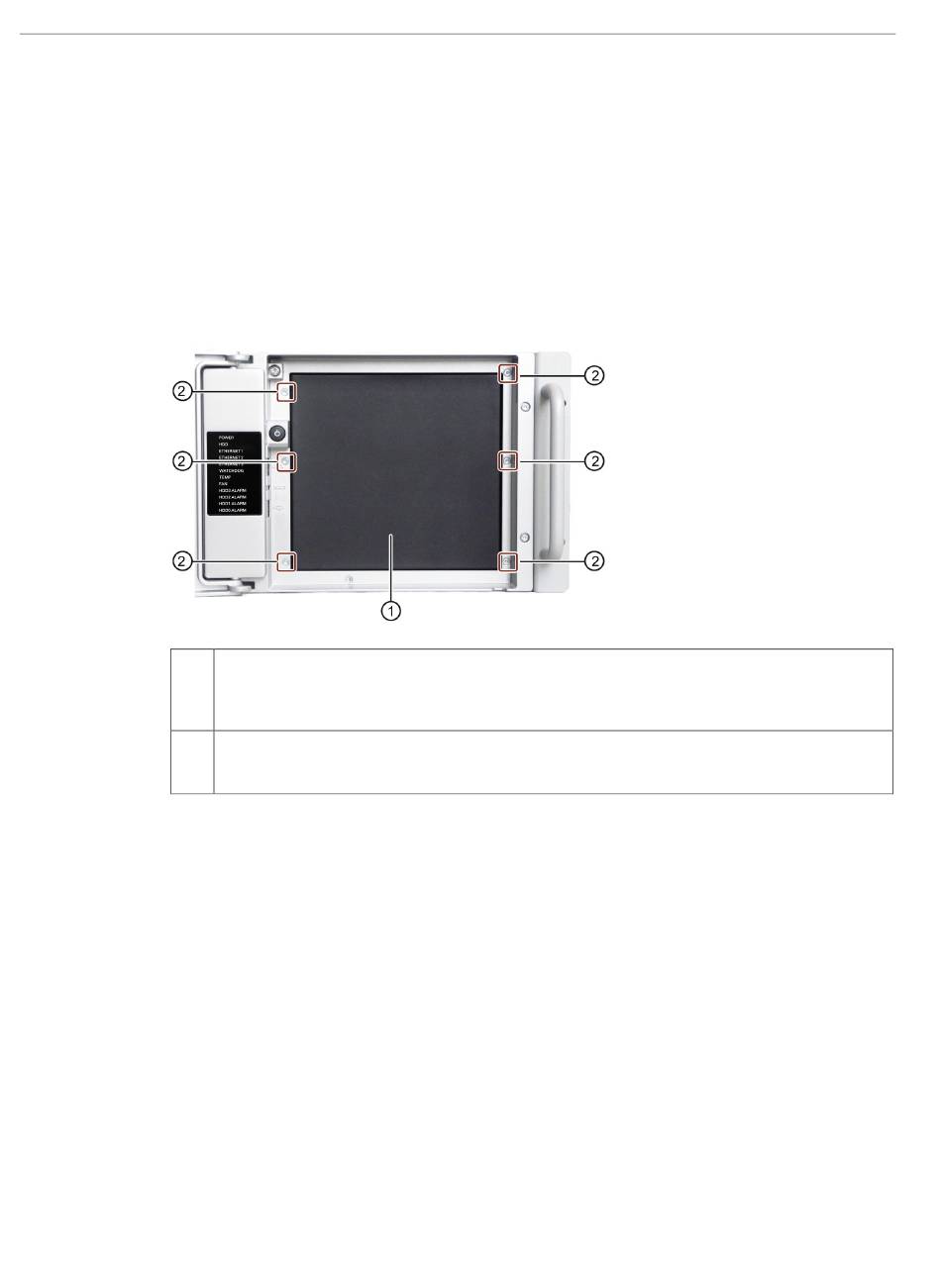

Laufwerke und Einbauplätze im Laufwerkshalter Typ C
Bei Geräten mit kurzem Gehäuse kann nur der Laufwerkshalter Typ C verbaut werden.
Der Laufwerkshalter Typ C besteht aus einer Designblende und einer Laufwerksträgerplatte.
Die Laufwerksträgerplatte ist nach Abnahme der Designblende zugänglich. Auf die
Laufwerksträgerplatte können Sie 2,5"-Laufwerke und 3,5"-Laufwerke (HDD oder SSD)
montieren.
①
②
20
Designblende (auf Laufwerksträgerplatte aufgesteckt)
• 2,5"-Laufwerk auf Laufwerksträgerplatte
• 3,5"-Laufwerk auf Laufwerksträgerplatte
6 Schrauben zum Befestigen oder Lösen der Laufwerksträgerplatte mit aufgesteckter Design-
blende
(mit Schraubendreher TORX T10)
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
