Gerät anschließen

4.6 Leitungen sichern

4.6 Leitungen sichern
Die Zugentlastung dient dazu, ein versehentliches Lösen von Kabeln zu verhindern.
Sie können 2 Zugentlastungen montieren.
Voraussetzung
• An den jeweiligen Anschlüssen sind Peripheriegeräte angeschlossen.
• Schraubendreher TORX T10
Vorgehensweise
1. Schließen Sie an der Geräterückseite Peripheriegeräte an die entsprechenden Buchsen an.
Information zur Lage der Buchsen finden Sie unter "Anschlüsse am Gerät (Seite 23)".
2. Schrauben Sie die gewünschte Zugentlastung ① mit der Befestigungsschraube ② links
und/oder rechts am Gerät an.
3. Stecken Sie lösbare Kabelbinder in entsprechenden Öffnungen der Zugentlastung ③ und
befestigen Sie die Kabel mit den Kabelbindern.
4. Befestigen Sie die Kabel mittels einfachen Kabelbindern an den entsprechenden Öffnungen
der Zugentlastung ④.

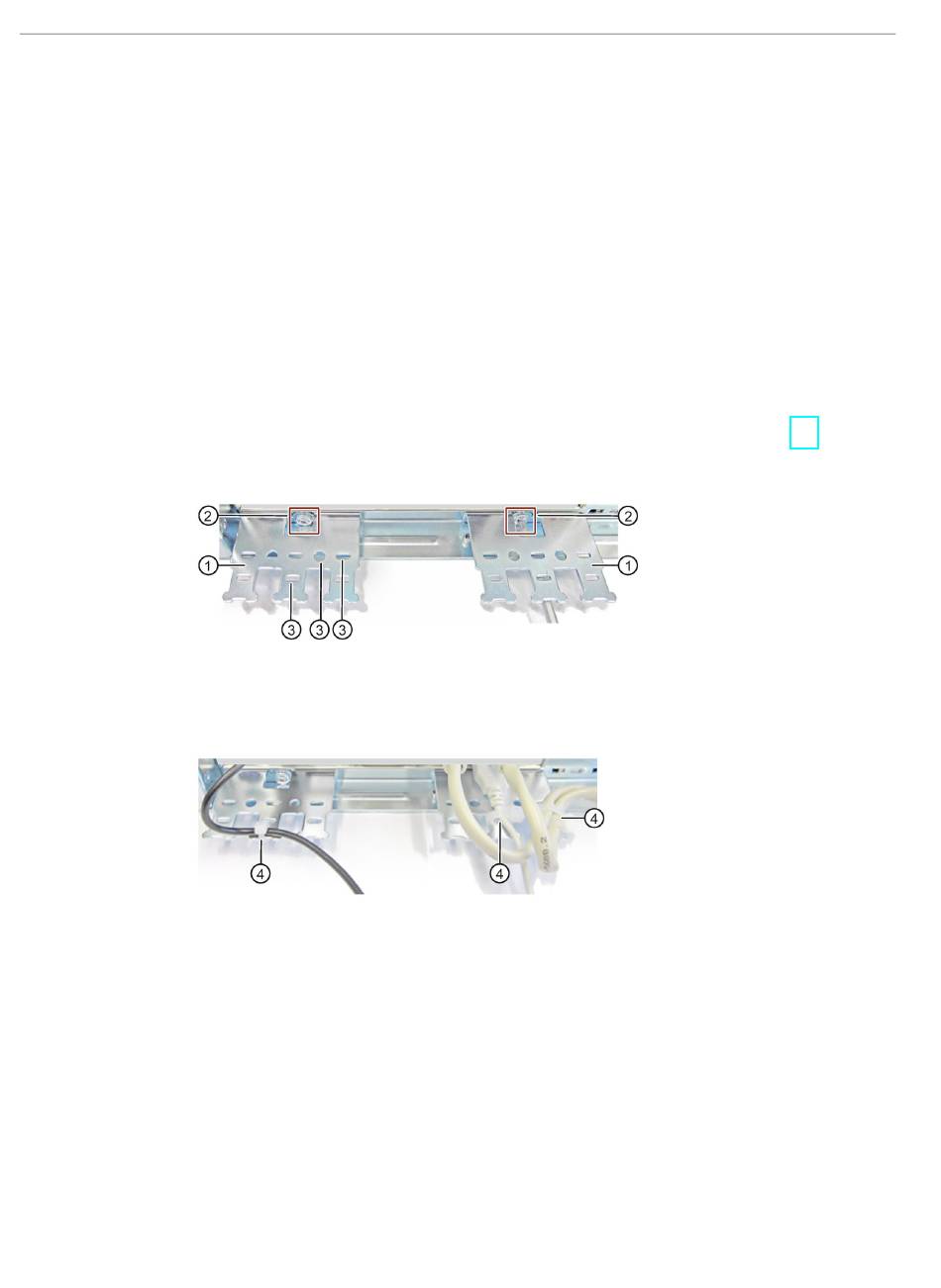

Beispiel: mit Kabelbindern an der Zugentlastung befestigte Kabel
66
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
