Siemens Client SIMATIC IPC RC-545A Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Client SIMATIC IPC RC-545A
SIMATIC
Industrie-PC
Client SIMATIC IPC RC-545A
Betriebsanleitung
03/2024
A5E53092298-AA
Vorwort
Produktbeschreibung
Sicherheitshinweise
Gerät einbauen
Gerät anschließen
Gerät in Betrieb nehmen
Gerät betreiben
Gerät erweitern und
parametrieren
Gerät warten und instand
setzen
Technische Daten
Maßbilder
Normen und Zulassungen
Hardwarebeschreibung
Technische Unterstützung
Kennzeichen und Symbole
1
2
3
4
5
6
7
8
9
10
11
A
B
C
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Client SIMATIC IPC RC-545A

Inhaltszusammenfassung für Siemens Client SIMATIC IPC RC-545A

  • Seite 1 Client SIMATIC IPC RC-545A Vorwort Produktbeschreibung SIMATIC Sicherheitshinweise Gerät einbauen Industrie-PC Client SIMATIC IPC RC-545A Gerät anschließen Gerät in Betrieb nehmen Betriebsanleitung Gerät betreiben Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Daten Maßbilder Normen und Zulassungen Hardwarebeschreibung Technische Unterstützung...

  • Seite 2: Rechtliche Hinweise

    Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.

  • Seite 3: Vorwort

    03/2024 Erstausgabe Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.
  • Seite 4 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.de/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 5: Inhaltsverzeichnis

    Allgemeine Sicherheitshinweise ..................36 Sicherheitshinweise zu Transport und Lagerung ..............40 Sicherheitshinweise zur Montage ..................42 Sicherheitshinweise zu Umgebungs- und Umweltbedingungen .......... 44 Sicherheitshinweise zu Peripheriegeräten ................46 Sicherheitshinweise zu Geräte- und Systemerweiterungen ..........48 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 6 Erweiterungskarte einbauen ....................75 7.2.3 Erweiterungskarte ausbauen ....................77 Speichermodule einbauen und ausbauen ................78 7.3.1 Informationen zum Einsatz von Speichermodulen .............. 78 7.3.2 Speichermodule einbauen ....................79 7.3.3 Speichermodule ausbauen ....................81 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 7 Gültigkeit der technischen Daten..................124 Allgemeine Technische Daten ..................124 Strom- und Leistungsbedarf und Netzteil ................126 9.3.1 Strom- und Leistungsbedarf der Systemkomponenten ............126 9.3.2 Technische Daten des Netzteils 550 W................127 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 8 Eurasische Zollunion EAC ....................146 11.1.9 KC Mark (Korea)....................... 146 11.2 Richtlinien und Erklärungen ..................... 147 11.2.1 CE-Kennzeichnung ......................147 11.2.2 EMV-Richtlinie: Elektromagnetische Verträglichkeit ............147 11.2.3 Niederspannungsrichtlinie ....................147 11.2.4 RoHS-Richtlinie ........................ 147 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 9 Überblick ......................... 161 Symbole zum sicheren Gebrauch und zur sicheren Entsorgung ......... 161 Symbole zu Bedienelementen ..................161 Symbole von Zertifikaten und Zulassungen ..............162 Symbole von Schnittstellen ....................163 Index ..............................164 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 10: Produktbeschreibung

    Auslieferung in gedruckter Form dem Gerät bei • Link und QR-Code zum Online-Formular der Qualitätskontrollmeldung im • mitgelieferter Datenträger SIEMENS After Sales Information System (ASIS) • Betriebsanleitung zum Gerät • Einbau des Geräts • Anschließen des Geräts an das Netzteil •...
  • Seite 11 SIMATIC IPC Erstellen eines bootfähigen • Erstellung eines bootfähigen USB-Sticks USB-Sticks zur Wiederherstellung von Betriebssys- (https://support.industry.siemens.com/cs/ tem, Software und Treiber ww/de/view/109811224) SIMATIC NET Industrielle Kommunikation • Online unter: SIMATIC NET (http://w3.siemens.com/mcms/automatio n/de/industrielle- kommunikation/Seiten/Default.aspx) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 12: Produkt Highlights

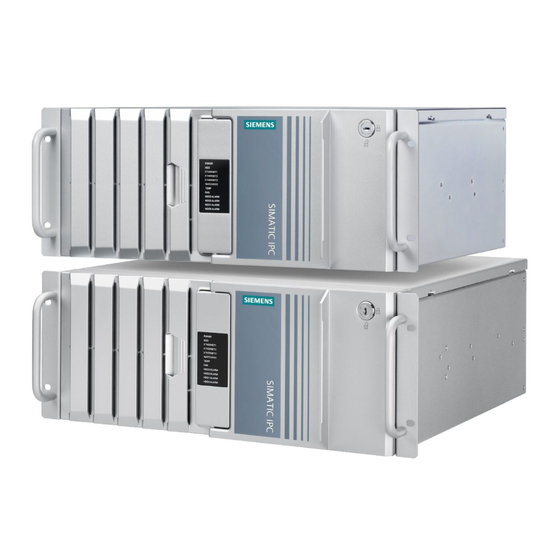

    SIMATIC IPC RC-545A gibt es mit den zwei Gehäuse-Varianten: Standard-Gehäuse oder kurzes Gehäuse. Geräteansicht Hinweis Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 13: Höchste Industrietauglichkeit Für 24-Stunden-Dauereinsatz In Industrieller Umgebung

    • Öffnung des Gehäusedeckels nur bei geöffneter Fronttür möglich • Ein gesicherter interner USB-Steckplatz im Gerät für z. B. Software-Dongle • Servicefreundlicher Geräteaufbau (Modifikationen, Service) z. B. Einbau von Laufwerken, Filterwechsel oder Frontlüftertausch ohne Werkzeug Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 14: Anwendungsbereich

    Der SIMATIC IPC hat das CE-Kennzeichen für den Einsatz im Industriebereich und im Wohn-, Geschäfts- und Gewerbebereich und kann deshalb neben den Industrieanwendungen auch in der Gebäudeautomatisierung oder in öffentlichen Einrichtungen zum Einsatz kommen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 15: Äußerer Aufbau Des Geräts

    Lüfterabdeckung des Frontlüfters mit Öffnungen zur Belüftung des Geräts (verriegelt durch Fronttür) ③ Betriebsanzeigen zum System (Seite 28) ④ Fronttür: abschließbar, Schutz gegen unbefugten Zugriff ⑤ Schloss • Schlüssel senkrecht: geöffnet • Schlüssel waagrecht: geschlossen Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 16 Reset-Taster, siehe Bedienelemente (Seite 26) ④ Laufwerkshalter (hier Typ A); je nach Ausbauvariante siehe: • Laufwerkshalter (Seite 17) ⑤ Schnittstellen an der Frontseite des Geräts, siehe Anschlüsse am Gerät (Seite 23) ⑥ Lüfterträger des Frontlüfters Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 17: Laufwerkshalter

    3,5"-Laufwerk im Wechseleinschub Einbauplatz 2 für: • 2,5"-Laufwerk im Wechseleinschub • 3,5"-Laufwerk im Wechseleinschub Einbauplatz 3 (5,25"-Einbauplatz) für: • 2,5"-Laufwerk oder 3,5"-Laufwerk im 5,25"-Einbaurahmen mit Wechseleinschub • 5,25"-Laufwerk oder 5,25"-Komponente 5,25"-Einbaurahmen mit Wechseleinschub Abdeckung Abdeckung Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 18: Komponenten Des Wechseleinschubs

    Produktbeschreibung 1.4 Äußerer Aufbau des Geräts Komponenten des Wechseleinschubs Betriebsanzeige (Seite 30) Betriebsanzeige (Seite 30) Nummer des Einbauplatzes (hier: Einbauplatz 0) Schloss Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 19: Laufwerke Und Einbauplätze Im Laufwerkshalter Typ B

    Einbauplatz 2 (5,25"-Einschub) für: • 2,5"-Laufwerk im Montage-Kit für 5,25"-Einschub • 3,5"-Laufwerk im Montage-Kit für 5,25"-Einschub • 5,25"-Laufwerk oder 5,25"-Komponente Abdeckung (wenn kein Laufwerk eingebaut ist) oder Laufwerksblende (wenn ein Laufwerk eingebaut ist) Abdeckung Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 20: Laufwerke Und Einbauplätze Im Laufwerkshalter Typ C

    Laufwerksträgerplatte können Sie 2,5"-Laufwerke und 3,5"-Laufwerke (HDD oder SSD) montieren. ① Designblende (auf Laufwerksträgerplatte aufgesteckt) • 2,5"-Laufwerk auf Laufwerksträgerplatte • 3,5"-Laufwerk auf Laufwerksträgerplatte ② 6 Schrauben zum Befestigen oder Lösen der Laufwerksträgerplatte mit aufgesteckter Design- blende (mit Schraubendreher TORX T10) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 21: Nummerierung Der Einbauplätze Auf Der Laufwerksträgerplatte

    Produktbeschreibung 1.4 Äußerer Aufbau des Geräts Nummerierung der Einbauplätze auf der Laufwerksträgerplatte Einbauplatz 0 Einbauplatz 1 Siehe auch Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ C (Seite 90) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 22: Geräterückseite

    Bohrlöcher zum Befestigen des Niederhalters für internen USB-Stick ④ Öffnung, vorbereitet für Kensington-Schloss ⑤ Slotbleche oder Anschlüsse von gesteckten Erweiterungskarten ⑥ Befestigungsschrauben für Zugentlastung (Seite 66) ⑦ Anschlüsse an der Geräterückseite (Seite 24) ⑧ Netzteil 550 W (Seite 25) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 23: Anschlüsse Am Gerät

    USB 3.1 Gen 1; Type A (X67) SuperSpeed abwärtskompatibel zu USB 3.0 / 2.0 / 1.1; je 900 mA / high current Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstellen) ≤ 3 A Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 24: Anschlüsse An Der Geräterückseite

    SuperSpeed; abwärtskompatibel zu USB 3.0 / 2.0 / 1.1; je 900 mA / high current • (X63) ⑨ USB 2.0 Typ A (480 Mbps) abwärtskompatibel zu USB 1.1; 900 mA / high current • (X60) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 25: Anschlüsse Von Grafikkarten

    Informationen zu diesen Anschlüssen und zu Anschlussmöglichkeiten für Monitore mit Adaptern finden Sie unter "Mehrere Monitore anschließen (Multi-Monitoring) (Seite 63)". Informationen zu den Grafikkarten finden Sie unter "Technische Daten zu Grafik (Seite 132)". 1.4.4.3 Anschluss Netzteil 550 W Buchse für Netzstecker Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 26: Bedienelemente

    1.4.5.1 Ein-Aus-Schalter bei Netzteil 550 W WARNUNG Gefahr eines Stromschlags Der Ein-Aus-Schalter trennt das Gerät nicht vollständig von der Netzspannung. Beachten Sie unbedingt die Hinweise und Informationen unter "Gerät ausschalten (Seite 68)". Ein-Aus-Schalter Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 27: Ein-Aus-Taster Und Reset-Taster

    Informationen zum Ein- und Ausschalten des Geräts finden Sie unter "Gerät öffnen (Seite 74)" und "Gerät ausschalten (Seite 68)". ② Reset-Taster Der Reset-Taster ist für den Notfall, wenn das Gerät sich nicht mehr bedienen lässt. Informationen zum Hardware-Reset finden Sie unter "Gerät ausschalten (Seite 68)" Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 28: Betriebsanzeigen

    LAN-Anschlüsse (Seite 29)) ⑤ ETHERNET 3 (ohne Funkti- ⑥ WATCHDOG Status Watchdog Nicht aktiviert (Funktion GRÜN Aktiviert derzeit nicht Abgelaufen verfügbar) ⑦ TEMP Status Temperatur Kein Fehler Mögliche Ursachen: • CPU-Temperatur kritisch • Gerätetemperatur kritisch Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 29: Betriebsanzeigen Der Lan-Anschlüsse

    Aktives Kabel angeschlossen ORANGE blinkend • Datentransfer aktiv ORANGE blinkend dann AN • Wake on LAN aus S5 Modus mög- lich LED 2 Datenübertragungsrate • 10 Mbit/s ORANGE • 100 Mbit/s GRÜN • 1000 Mbit/s Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 30: Betriebsanzeigen Am Wechseleinschub Für Laufwerke

    • Spannungsversorgung nicht angeschlossen • kein Laufwerk eingebaut GRÜN • Gerät eingeschaltet und ein Laufwerk ist eingebaut ② Aktivität Status des Laufwerks ORANGE • Laufwerk ist aktiv • Laufwerk ist nicht aktiv Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 31: Innerer Aufbau Des Geräts

    Steckplätze für Speichermodule ⑤ Laufwerkshalter (hier im Beispiel: Laufwerkshalter Typ A oder Typ B) ⑥ Führungsschiene für lange Erweiterungskarten ⑦ Grundplatine ⑧ Steckplätze für Erweiterungskarten ⑨ Slotbleche (Nummerierung der Steckplätze für Erweiterungskarten auf dem Gehäuse) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 32: Zubehör Und Ersatzteile

    1.6 Zubehör und Ersatzteile Zubehör und Ersatzteile 1.6.1 Zubehör Hardware Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör über die SIEMENS Industry Mall beziehen Weiterführende Informationen finden Sie im Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com).
  • Seite 33 3 Stück 6ES7648-3AK00-1XA0 Mini-DisplayPort nach DVI-D als Einzelpack oder Dreierpack bestellbar 1 Stück 6ES7648-3AJ00-0XA0 • mDP-DP-Adapter 3 Stück 6ES7648-3AJ00-1XA0* Mini-DisplayPort nach DisplayPort als Einzelpack oder Dreierpack* bestellbar * Bei Grafikkarte NVIDIA T400 im Lieferumfang enthalten. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 34: Siemens Ersatzteil-Services

    Schlüssel, Datenkabel, Schrauben, Num- ter Typ A mern für Laufwerksnummerierung an der Front 5,25"-Einbaurahmen für 5,25"-Einbaurahmen für Wechselein- A5E35804114 HDD / SSD Wechseleinschub schub. Im Wechseleinschub können Sie ein 2,5"- oder ein 3,5"-Laufwerk betreiben. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 35: Zubehör Software

    • Katalog- und Bestellsystem für Automatisierungs- und Antriebstechnik: Industry Mall (https://mall.industry.siemens.com). Wählen Sie hier zunächst Ihre Region und navigieren Sie dann zum gewünschten Themen- bereich. • Portfolio der industriellen Automatisierungstechnik: Products & Services (https://www.siemens.com/global/en/products/automation/pc-based.html) Bereich: "SIMATIC IPC software and accessories". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 36: Sicherheitshinweise

    Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung durch Stromschlag die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 37: Stromschlaggefahr Bei Arbeiten Am Gerät

    • Trennen Sie das Gerät bei herannahendem Gewitter rechtzeitig vollständig von der Netzspannung, siehe "Gerät ausschalten (Seite 68)". • Fassen Sie während des Gewitters keine Netz- und Datenübertragungsleitungen an. • Halten Sie auseichend Abstand zu elektrischen Leitungen, Verteilern, Anlagen usw. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 38: Gefahr Bei Arbeiten An Elektrostatisch Gefährdeten Bauteilen (Egb)

    • Schließen Sie die Batterie nicht kurz. • Verpolen Sie die Batterie nicht. • Erwärmen Sie die Batterie nicht über 100 °C. • Schützen Sie die Batterie vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 39: Funktionseinschränkungen Vermeiden

    Um Funktionseinschränkungen zu vermeiden, validieren Sie die korrekte Funktion der Anlage. Einsatz im industriellen Umfeld Hinweis Einsatz im Industriebereich ohne Zusatzschutzmaßnahmen Das Gerät wurde zum Einsatz in einem normalen industriellen Umfeld nach der IEC 60721-3- 3 konzipiert. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 40: Sicherheitshinweise Zu Transport Und Lagerung

    Tod oder schwere Verletzung können eintreten. • Verhindern Sie den Einbau und die Inbetriebnahme eines beschädigten Geräts. • Kennzeichnen Sie das beschädigte Gerät und halten Sie es unter Verschluss. Geben Sie das Gerät unverzüglich zur Reparatur. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 41 • Gleichen Sie das Gerät vor Inbetriebnahme der Raumtemperatur an. • Setzen Sie das Gerät nicht der direkten Wärmestrahlung eines Heizgeräts aus. • Bei Betauung schalten Sie das Gerät erst nach kompletter Trocknung ein oder nach einer Wartezeit von ca. 12 Stunden. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 42: Sicherheitshinweise Zur Montage

    Umweltbedingungen nicht eingehalten werden, erlöschen die Zulassungen gemäß IEC/EN/UL/CAN/CSA-C22.2 No. 61010-2-201. Es besteht Überhitzungsgefahr und Gefahr von Personenschäden. Beachten Sie die Hinweise und Informationen unter: • "Klimatische und mechanische Umgebungsbedingungen (Seite 128)" • "Sicherheitshinweise zu Umgebungs- und Umweltbedingungen (Seite 44)" Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 43: Wichtige Hinweise Zur Rackmontage

    Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung durch Stromschlag die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 44: Sicherheitshinweise Zu Umgebungs- Und Umweltbedingungen

    • Achten Sie darauf, dass beim Einsatz an Orten mit erschwerten Betriebsbedingungen durch ätzende Dämpfe oder Gase die Zuführung sauberer Luft gewährleistet ist. • Reinigen Sie die Gehäuseoberfläche mit einem feuchten Tuch. • Achten Sie darauf, dass kein Wasser ins Innere des Geräts gelangt. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 45: Hochfrequenzeinstrahlung

    • Entfernen Sie Strahlungsquellen aus der Umgebung des Geräts. • Schalten Sie strahlende Geräte ab. • Reduzieren Sie die Funkleistung strahlender Geräte. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit. • Beachten Sie die Angaben in den technischen Daten. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 46: Sicherheitshinweise Zu Peripheriegeräten

    • Schalten Sie das betroffene Gerät aus und stecken Sie dann den Netzstecker. • Schließen Sie alle Kabel aus der Anlage am Gerät an und schalten Sie alle Komponenten der Anlage auf aktiv, bevor Sie mit der Messung beginnen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 47 Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, vor allem in Gerätenähe, einen zentralen und leicht zugänglichen Netztrennschalter. • Achten Sie beim Aufstellen des Geräts darauf, dass der Netzteilstecker leicht zugänglich ist. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 48: Sicherheitshinweise Zu Geräte- Und Systemerweiterungen

    Netzspannung, siehe Informationen unter "Gerät ausschalten (Seite 68)" • Bei Schaltschrankeinbau: Verwenden Sie, vor allem in Gerätenähe, einen zentralen und leicht zugänglichen Netztrennschalter. • Achten Sie beim Aufstellen des Geräts darauf, dass der Netzteilstecker leicht zugänglich ist. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 49: Gefahr Durch Unbefugte Oder Unsachgemäß Durchgeführte Reparaturen

    Gefahr durch unbefugtes Öffnen oder unsachgemäß durchgeführte Reparaturen oder Erweiterungen Unsachgemäß durchgeführte Reparaturen oder Erweiterungen des Geräts können zu Sachschäden oder Gefahren für Benutzende führen. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 50: Überhitzungsgefahr Bei Verwendung Von Erweiterungskarten

    • Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. • Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 51: Gerät Einbauen

    Je nach bestellter Gerätekonfiguration ist das Gerät ohne oder mit einem installierten Betriebssystem ausgestattet. Informationen zu bestellbaren Microsoft® Windows® Betriebssystemen finden Sie unter: Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 10) bzw. Technische Daten der Betriebssysteme (Seite 136). Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 52: Installierte Software

    Informationen zu weiterer Software für Ihr Gerät finden Sie unter: Zubehör Software (Seite 35). Gedruckte Dokumente • Quick Install Guide zum Gerät mit Link und QR-Code zum Online-Formular zur Qualitätskontrolle (Qualitätskontrollmeldung) im SIEMENS After Sales Information System (ASIS) • Produktinformation "Wichtige Hinweise zu Ihrem Gerät" 3.1.2 Lieferung prüfen...

  • Seite 53: Identifikationsdaten Des Geräts

    Informationen zur Ausstattung des Geräts (gerätespezifisch) ⑦ Symbole von Zertifikaten und Zulassungen (Seite 162) Symbole zum sicheren Gebrauch und zur sicheren Entsorgung (Seite 161) ⑧ FCC Rules (USA) (Seite 145) ⑨ ICES Compliance (Canada) (Seite 146) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 54 Hinweis Das COA-Label ist nur bei Geräten vorhanden, die mit installiertem Microsoft® Windows® Betriebssystem ausgeliefert wurden. Beispiel: COA-Label für das Betriebssystem Microsoft® Windows® 10 (die Daten des Product Keys sind im Bild ausgegraut) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 55: Gerät Einbauen

    Geräteböden des Herstellers. Senkrecht: mit Tower-Kit Für den senkrechten Betrieb des Geräts mit Tower-Kit wird das Gerät mit Abdeckung und Füßen versehen. Das Tower-Kit ist optional bestellbar, siehe "Zubehör Hardware (Seite 32)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 56: Weitere Informationen

    • Befestigen Sie das Gerät zusätzlich. Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gerät hineinragen. • Verwenden Sie zum Tragen und Heben des Geräts die an der Frontseite angebrachten Griffe. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 57: Bohrlöcher Für Teleskopschienen

    Bohrlöcher beim Standard-Gehäuse Bohrlöcher beim kurzen Gehäuse Die Maße für die Bohrlöcher finden Sie unter: "Maßbilder für Bohrlöcher für Teleskopschienen (Seite 142)". Ausführliche Informationen zu Teleskopschienen finden Sie unter: "Technische Daten der Teleskopschienen (Seite 135)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 58: Gerät Anschließen

    Stromaufnahme und für die höchste Umgebungstemperatur des Geräts bemessen ist und zudem den Sicherheitsvorschriften des Landes entspricht, in dem das Gerät installiert wird. Netzteilkabel und Gerätestecker müssen die jeweils vorgeschriebenen Kennzeichnungen tragen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 59: Potenzialausgleichsleitung Anschließen

    • Schraubendreher TORX T20 • Potenzialausgleichsleitung mit einem Mindestquerschnitt von 2,5 mm Vorgehensweise 1. Verbinden Sie den Anschluss für Funktionserdung über eine Potenzialausgleichsleitung mit der Potenzialausgleichsschiene oder Erdungsschiene des Schaltschranks, in dem das Gerät eingebaut ist. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 60: Netzteil 550 W Anschließen

    3. Schließen Sie das Netzteilkabel an die Steckdose an. 4. Schalten Sie das Gerät am Ein-Aus-Schalter ein (Stellung | ). 5. Um ungewolltes Abziehen des Netzsteckers zu verhindern, sichern Sie den Netzstecker am Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 61 Gerät anschließen 4.3 Netzteil 550 W anschließen 6. Drehen Sie die Befestigungsschraube ① heraus. 7. Schrauben Sie die Netzstecker-Verriegelung ② mit der Befestigungsschraube ① an. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 62: Peripheriegeräte Anschließen

    Adapter und Verlängerungen. 1. Schließen Sie Peripheriegeräte an die jeweiligen Schnittstellen an. Informationen zur Lage der Schnittstellen finden Sie unter "Anschlüsse am Gerät (Seite 23)". 2. Sichern Sie die Leitungen (Seite 66) mit einer Zugentlastung. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 63: Mehrere Monitore Anschließen (Multi-Monitoring)

    Anschlussbuche an integrierten Grafik- Anschlussbuche an Grafikkarte NVIDIA schnittstellen T400 DVI-D mDP1 mDP2 mDP3 (DPP1; X71) (DPP2; X72) (X70) Monitor 1 DP (Display- Port) Monitor 2 DP (Display- Port) Monitor 3 DP (Display- Port) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 64 Informationen zum Anschluss von Monitoren mit Adaptern finden Sie unter "Zubehör Hardware (Seite 32)". 2. Das Gerät ist bei Auslieferung für Multi-Monitoring eingestellt. Wenn die Einstellungen des Auslieferungszustands verändert wurden, konfigurieren Sie die Funktion Multi-Monitoring in den Firmware-Einstellungen, siehe "Grafikkarte einbauen (Seite 85)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 65: Gerät Mit Netzwerken Verbinden

    Field & Control Level. Informationen dazu finden Sie unter SIMATIC NET (http://w3.siemens.com/mcms/automation/de/industrielle- kommunikation/Seiten/Default.aspx). Das Software-Paket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (https://support.industry.siemens.com). Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 66: Leitungen Sichern

    3. Stecken Sie lösbare Kabelbinder in entsprechenden Öffnungen der Zugentlastung ③ und befestigen Sie die Kabel mit den Kabelbindern. 4. Befestigen Sie die Kabel mittels einfachen Kabelbindern an den entsprechenden Öffnungen der Zugentlastung ④. Beispiel: mit Kabelbindern an der Zugentlastung befestigte Kabel Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 67: Gerät In Betrieb Nehmen

    1. Wählen Sie: "Advanced > Power Management > Restore AC after Power Loss". 2. Weisen Sie der Firmware-Einstellung "Restore AC after Power Loss" den Wert "Always on" zu. Siehe auch Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 10) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 68: Gerät Ausschalten

    Energiesparmodus ("Heruntergefahren") an. • Ziehen Sie dann den Netzstecker oder betätigen Sie bei Schaltschrankeinbau den zentralen Netztrennschalter. Achten Sie deshalb bei Montage des Geräts in einen Schaltschrank darauf, dass der Netztrennschalter leicht zugänglich ist. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 69: Hardware-Reset

    – Um das Gerät wieder einzuschalten, drücken Sie den Ein-Aus-Taster erneut. Hardware-Reset mit Reset-Taster: • Drücken Sie den Reset-Taster. – Das Gerät schaltet sich aus und wieder erneut ein. Informationen zur Lage der Taster finden Sie unter: "Ein-Aus-Taster und Reset-Taster (Seite 27)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 70: Gerät Betreiben

    "Anschlüsse an der Geräterückseite (Seite 24)". Um noch weitere Monitore gleichzeitig am Gerät anzuschließen (Multi-Monitoring), können Sie eine Grafikkarte einbauen. Informationen dazu finden Sie hier: • Mehrere Monitore anschließen (Multi-Monitoring) (Seite 63) • Grafikkarte einbauen (Seite 85) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 71: Laufwerkskonfigurationen

    Handbücher zum Betreiben des Geräts (Seite 10)". Überwachung des Geräts 6.4.1 Überwachungsfunktionen Hinweis Keine Unterstützung von Überwachungsfunktionen durch SIMATIC DiagBase oder SIMATIC DiagMonitor Die Software SIMATIC DiagBase oder SIMATIC DiagMonitor unterstützen die Überwachungsfunktionen dieses Geräts nicht. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 72: Überwachte Gerätefunktionen Ipc

    SMART-Funktionalität (SMART: Self-Monitoring, Analysis and Reporting Technology) ACHTUNG Lüfterüberwachung eingeschränkt Die Netzteile melden keinen Lüfterfehler. Bei Ausfall oder Defekt des Netzteil-Lüfters wird kein Lüfteralarm ausgegeben. Das Gerät schaltet sich zum Schutz vor Überhitzung automatisch ab. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 73: Trusted Platform Module (Tpm)

    • Beachten Sie unbedingt die jeweilige Importbeschränkung des Landes, in dem das Gerät betrieben wird. Trusted Platform Module aktivieren Informationen zur Aktivierung des Trusted Platform Module finden Sie in der ausführlichen Firmware/BIOS-Beschreibung, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 10)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 74: Gerät Erweitern Und Parametrieren

    1. Ziehen Sie alle Anschlusskabel ab. 2. Öffnen Sie die Fronttür. (Seite 70) 3. Drehen Sie die Verriegelungsschraube des Gehäusedeckels ① heraus. 4. Schieben Sie den Gehäusedeckel nach hinten zurück. 5. Nehmen Sie den Gehäusedeckel nach oben ab. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 75: Erweiterungskarten Einbauen Und Ausbauen

    • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 48)". • Sie kennen die Informationen zum Einsatz vor Erweiterungskarten. (Seite 75) • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 76 Kartenniederhalter und drehen Sie diese in die gegenüberliegende Bohrung ein. Wenn Sie eine Erweiterungskarte mit geringer Bauhöhe (Low-Profile-Erweiterungskarte) einbauen, benutzen Sie für die Befestigung einen der längeren Kartenniederhalter, die dem Gerät beigelegt sind. 9. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 77: Erweiterungskarte Ausbauen

    3. Lösen Sie alle Kabel und die Schraube der Erweiterungskarte, die Sie ausbauen möchten. 4. Ziehen Sie die Erweiterungskarte aus dem Steckplatz. Wenn Sie keine neue Erweiterungskarte einbauen, montieren Sie das zum Steckplatz zugehörige Slotblech mit der Schraube. 5. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 78: Speichermodule Einbauen Und Ausbauen

    • Bei Betriebsstörungen kann es ausreichen, ein oder zwei Speichermodule auszubauen oder ein Speichermodul mit geringerer Kapazität einzusetzen, damit der physikalische Speicherausbau auf der Grundplatine und der reservierte Speicher der Erweiterungskarte sich nicht überlappen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 79: Speichermodule Einbauen

    Reihenfolge beim Einbau mehrerer Speichermodule Wenn Sie mehrere Speichermodule einbauen, bauen Sie diese nacheinander in folgender Reihenfolge ein: • 1. Speichermodul: Steckplatz DIMM_A1 • 2. Speichermodul: Steckplatz DIMM_B1 Die Steckplätze der Speichermodule sind auf der Grundplatine beschriftet. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 80: Anzeige Einer Geänderten Speicherplatzbestückung

    6. Um ein Verkanten zu vermeiden, drücken Sie auf beiden Seiten des Speichermoduls ② gleichmäßig, bis die Arretierung hörbar einrastet. 7. Schließen Sie das Gerät. Anzeige einer geänderten Speicherplatzbestückung Eine geänderte Speicherplatzbestückung wird beim Einschalten des Geräts automatisch erkannt. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 81: Speichermodule Ausbauen

    Reihenfolge beim Ausbau mehrerer Speichermodule Wenn Sie mehrere Speichermodule ausbauen, bauen Sie diese nacheinander in folgender Reihenfolge aus: • 1. Speichermodul: Steckplatz DIMM_B1 • 2. Speichermodul: Steckplatz DIMM_A1 Die Steckplätze der Speichermodule sind auf der Grundplatine beschriftet. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 82 Um ein Verkanten zu vermeiden, ziehen Sie das Speichermodul auf beiden Seiten ② gleichmäßig aus dem Steckplatz. 4. Schließen Sie das Gerät. Anzeige einer geänderten Speicherplatzbestückung Eine geänderte Speicherplatzbestückung wird beim Einschalten des Geräts automatisch erkannt. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 83: Usb-Stick An Interner Schnittstelle Anschließen

    Sie den Niederhalter von außen mit den restlichen Schrauben an der Geräterückwand. Informationen zur Lage der Bohrlöcher finden Sie in Kap. "Geräterückseite (Seite 22)". 5. Schieben Sie den Riegel des Niederhalters ③ an den USB-Stick. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 84 Gerät erweitern und parametrieren 7.4 USB-Stick an interner Schnittstelle anschließen 6. Fixieren Sie den Niederhalter, indem Sie die Schraube ② auf der Führungsschiene zudrehen. 7. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 85: Grafikkarte Einbauen Und Ausbauen

    • Sie haben die Firmware-Einstellungen notiert, da bei dem Einbau einer Grafikkarte die Firmware-Einstellungen des Geräts gelöscht werden können. Informationen hierzu finden Sie in der Firmware-Beschreibung des Geräts, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 10)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 86: Meldung Zum Öffnen Der Firmware-Einstellungen Am Monitor Einer Grafikkarte Anzeigen

    Erscheinen der Boot-Meldung die Taste <Entf> oder <Esc>. 3. Wählen Sie "Advanced" > "Graphics Configuration". 4. Weisen Sie der Firmware-Einstellung "Primary Display" den Wert "Auto" zu. Siehe auch Service und Support (Seite 156) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 87: Grafikkarte Ausbauen

    Sie können im Laufwerkshalter Typ A und an der Seitenwand des Geräts bis zu 6 Laufwerke an folgenden Einbauplätzen einbauen. Hinweis Die 4 SATA-Anschlüsse auf der Grundplatine des Geräts unterstützen die Verwendung von 4 Laufwerken. Hinweis Beachten Sie die Nummerierung der Einbauplätze im Laufwerkshalter Typ A (Seite 17). Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 88 Einbauplatz 0 • Einbauplatz 1 • Einbauplatz 2 Laufwerkshalter Typ A: • Einbauplatz 3 • 2 x intern im Gerät 1 Bei Verwendung von mehr als 4 Laufwerken wird ein zusätzlicher Controller benötigt Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 89: Einbaumöglichkeiten Für Laufwerke Mit Laufwerkshalter Typ B

    1 x intern im Gerät Laufwerkshalter Typ B: • Einbauplatz 0 • Einbauplatz 1 • Einbauplatz 2 2 x intern im Gerät Bei Verwendung von mehr als 4 Laufwerken wird ein zusätzlicher Controller benötigt Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 90: Einbaumöglichkeiten Für Laufwerke Mit Laufwerkshalter Typ C

    Diese Laufwerke sind dann intern im Gerät eingebaut und von außen nicht zugänglich. • Informationen zu den Einbauplätzen finden Sie unter "Laufwerkshalter Typ C (Seite 20)". • Informationen zur Vorgehensweise finden Sie unter "2,5"-Laufwerk oder 3,5"-Laufwerk im Laufwerkshalter Typ C einbauen (Seite 106)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 91: Laufwerke Im Wechseleinschub

    Laufwerke in Wechseleinschüben können nicht während des laufenden Betriebs ausgetauscht werden (hot swap). Wenn Sie das Laufwerk herausnehmen, während Daten darauf geschrieben werden, kann das Laufwerk beschädigt und Daten zerstört werden. • Entnehmen Sie den Wechseleinschub nur bei ausgeschaltetem Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 92 8. Setzen Sie den Wechseleinschub vorsichtig wieder in den Laufwerkshalter des Geräts ein. 9. Klappen Sie den Bügel vollständig heraus und schieben Sie den Wechseleinschub am Bügel vollständig in den Laufwerkshalter. Vergewissern Sie sich, dass der Wechseleinschub fest im Laufwerkshalter sitzt. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 93: Rückwandplatine Für Wechseleinschub Ausbauen

    Grundplatine zum Laufwerk im Wechseleinschub möglich. Voraussetzung • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 48)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 94 ② und drücken Sie gleichzeitig auf den Auswerfer ③. 4. Lösen Sie die entriegelte Rückwandplatine ④ durch Drehen nach oben aus den Halterungen und nehmen Sie sie aus dem Laufwerkshalter. 5. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 95: Rückwandplatine Für Wechseleinschub Einbauen

    Hinweise dazu finden Sie unter "Zubehör Hardware (Seite 32)". Voraussetzung • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 48)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 96 3. Nehmen Sie vorn am Gerät die Abdeckung ② schräg nach oben ab. 4. Nehmen Sie an der Front des Laufwerkshalters die Abdeckung ③ ab, die sich ggf. rechts neben der Abdeckung ② befindet. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 97 8. Setzen Sie die Abdeckung ② in die Gerätefront ein. 9. Verbinden Sie an der Rückwandplatine die Daten-Kabel mit den entsprechenden Schnittstellen auf der Grundplatine. 10. Schließen Sie die Stromversorgung an. 11. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 98: Laufwerke In 5,25"-Einbauplätzen Von Laufwerkshaltern

    Voraussetzung • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 48)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". • Schraubendreher TORX T10 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 99 3. Nehmen Sie den linken und den rechten Montageriegel ② von der Blindblende ③ ab. Hinweis Wiedereinsetzen einer leeren 5,25"-Komponente Die Montageriegel sind mit "L" und "R" beschriftet und werden bei Bedarf genauso wieder an die Blindblende montiert. Die Oberseite der Blindblende ⑤ ist ebenfalls gekennzeichnet. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 100 8. Vergewissern Sie sich, dass der Wechseleinschub fest im 5,25"-Einbaurahmen sitzt. 9. Schließen Sie den Bügel. 10. Verschließen Sie den Wechseleinschub mit dem Schlüssel. 11. Schließen Sie das Gerät. 12. Schließen Sie die Stromversorgung an. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 101: 2,5"-Laufwerk Oder 3,5"-Laufwerk Im Montage-Kit Für 5,25"-Einschub Wechseln

    Systemerweiterungen (Seite 48)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". • Bei Wechsel einer 3,5"-HDD: Schraubendreher TORX T10 • Bei Wechsel einer 2,5"-SSD: Schraubendreher TORX T8 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 102 5. Nehmen Sie den linken und rechten Laufwerk-Montageriegel ② sowie die Laufwerksblende③ vom Laufwerk ab. Hinweis: Die Laufwerksblende ist mit "L" ④ und mit "TOP" ⑤ beschriftet. Die Laufwerk-Montageriegel sind jeweils mit "L" und "R" beschriftet. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 103 Beginnen Sie an der Bohrung, die auf dem Laufwerksträger mit "1" gekennzeichnet ist. 9. Stecken Sie den linken und rechten Laufwerk-Montageriegel ② auf den Laufwerksträger ⑥. 10. Schieben Sie den Laufwerksträger gleichmäßig und ohne zu verkanten 3/4 (nicht ganz) in die Führungsschiene des Laufwerkshalters. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 104: 5,25"-Laufwerk Oder 5,25"-Komponente Einbauen

    Voraussetzung • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 48)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". • Schraubendreher TORX T10 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 105 5. Schieben Sie das neue Laufwerk mit den Laufwerk-Montageriegeln gleichmäßig und ohne zu verkanten in den Führungsschienen des Laufwerkshalters nach hinten, bis es einrastet. 6. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 106: Laufwerke Bei Laufwerkshalter Typ C Einbauen

    Lösen nicht in das Gerät fällt. 3. Entnehmen Sie im Inneren des Geräts die Laufwerksträgerplatte mit der aufgesteckten Designblende. 4. Ziehen Sie die Designblende von der Vorderseite der Laufwerksträgerplatte ab. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 107 7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen 5. Montieren Sie ein oder mehrere Laufwerke an der Rückseite der Laufwerksträgerplatte. Beachten Sie dabei die Bohrungen: 3,5"-HDDs: Bohrungen an der Vorderseite der Laufwerksträgerplatte und an den HDDs Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 108: Siehe Auch

    6. Stecken Sie die Designblende wieder auf die Laufwerksträgerplatte. 7. Schließen Sie die Datenleitungen an die gewünschten Stecker der Grundplatine und am Laufwerk an. 8. Schließen Sie das Gerät. 9. Schließen Sie die Stromversorgung an. Siehe auch Zubehör Hardware (Seite 32) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 109: Laufwerke Im Gerät Einbauen Und Ausbauen (Nur Bei Standard-Gehäuse Möglich)

    Vorgehensweise 1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)". 2. Schrauben Sie das Laufwerk an den gekennzeichneten Bohrungen auf die Laufwerksträgerplatte (optional erhältlich, nicht im Lieferumfang enthalten). Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 110 (obere Abbildung) und von außen (untere Abbildung) und die Position der SATA- Anschlüsse am Laufwerk ③. 4. Schließen Sie die SATA-Kabel an die SATA-Anschlüsse der Grundplatine (Seite 148) und am Laufwerk (③) an. 5. Schließen Sie das Gerät. 6. Schließen Sie das Netzteil an. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 111: Gerät Warten Und Instand Setzen

    Um eine hohe Systemverfügbarkeit zu erhalten, tauschen Sie vorbeugend Geräte- Komponenten, die einem Verschleiß unterliegen, nach den empfohlenen Tauschintervallen. Komponente Tauschintervall Laufwerke 3 Jahre Pufferbatterie 5 Jahre Lüfter 3 Jahre Filtermatte des Lüfters (Frontlüfter) Je nach Verschmutzungsgrad Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 112: Hardware Ausbauen Und Einbauen

    2. Nehmen Sie die Filtermatte aus der Lüfterabdeckung. 3. Setzen Sie die neue Filtermatte lose in die Lüfterabdeckung ein. Platzieren Sie die Filtermatte gleichmäßig in der Lüfterabdeckung. 4. Setzen Sie die Lüfterabdeckung wieder ein. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 113: Frontlüfter Wechseln

    3. Heben Sie den Lüfterträger etwas nach oben und nehmen Sie ihn nach vorn aus der Gehäusefront. 4. Legen Sie den Lüfterträger mit den Öffnungen nach unten direkt vor dem Gerät ab (Lüfter ist oben). Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 114 7. Lösen Sie am Lüfterträger hinten und vorn nacheinander die Rasthaken ④ des Lüfterträgers und nehmen Sie den Lüfter vom Lüfterträger ab. 8. Lösen Sie die Rasthaken ⑤ des Halters für die Adapterstecker ⑥ und nehmen Sie den Halter Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 115 Adapterstecker seitlich auf die Clips ③. 13. Stecken Sie den kleinen Lüfterkabelstecker ② wieder in den größeren Adapterstecker. 14. Setzen Sie den Lüfterträger mit dem neuen Lüfter an der Gerätefront ein. 15. Setzen Sie die Lüfterabdeckung wieder ein. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 116: Pufferbatterie Wechseln

    • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 68)". Vorgehensweise 1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)". 2. Bauen Sie bei Bedarf die Erweiterungskarten aus, siehe "Erweiterungskarte ausbauen (Seite 77)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 117 4. Ziehen Sie die Batterie aus dem Sockel. 5. Setzen Sie die neue Batterie mit leichtem Druck in den Sockel ein und verriegeln Sie die Batterie. 6. Schließen Sie das Gerät. 7. Überprüfen Sie die Firmware-Einstellungen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 118: Netzteil 550 W Wechseln

    8. Stecken Sie die Leitungen an die Laufwerke und die Grundplatine. 9. Befestigen Sie Leitungen des Netzteils mit Kabelbindern wieder im Gerät. 10. Schließen Sie das Gerät. 11. Überprüfen Sie den sicheren Zustand des Geräts. 12. Schalten Sie das Netzteil ein. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 119: Prozessor Wechseln

    3. Lösen Sie den Entriegelungshebel ④ und entriegeln Sie die Prozessorhalterung ①. 4. Klappen Sie Entriegelungshebel ④ vorsichtig nach oben. Achten Sie dabei darauf, dass Sie den Entriegelungshebel nicht loslassen. Abbildung Prozessor-Sockel ohne Prozessor Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 120 8. Klappen Sie die Prozessorhalterung ① wieder am Entriegelungshebel ④ nach unten und arretieren Sie den Entriegelungshebel, so dass die Prozessorhalterung fest geschlossen ist. 9. Montieren Sie wieder den Kühlkörper des Prozessors. 10. Schließen Sie das Gerät. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 121: Grundplatine Wechseln

    13. Stecken Sie alle zuvor entnommenen Erweiterungskarten wieder in die Steckplätze. 14. Schließen Sie das Gerät. 15. Verbinden Sie das Gerät wieder mit der Netzspannung und schalten Sie das Gerät ein. 16. Aktualisieren Sie die Firmware-Einstellungen passend zur Version der neuen Grundplatine. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 122: Betriebssystem, Software Und Treiber Installieren

    Anleitungen und Handbücher zum Betreiben des Geräts (Seite 10)". 3. Schließen Sie den mitgelieferten USB-Stick am Gerät an. 4. Führen Sie Datei "START_DocuAndDrivers.CMD" aus. Die Suite "Documentation and Drivers" wird geöffnet. 5. Installieren Sie die gewünschten Komponenten. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 123: Firmware/Bios Konfigurieren

    Password". Informationen dazu finden Sie im User Manual (UM) zur Grundplatine. Hinweis Sollte Ihr Gerät nicht mehr booten, z. B. nach Absturz des Betriebssystems während eines Firmware-Updates, wenden Sie sich an Ihren SIEMENS-Ansprechpartner vor Ort. Recycling und Entsorgung Die in dieser Betriebsanleitung beschriebenen Geräte sind aufgrund ihrer schadstoffarmen Ausrüstung recyclingfähig.

  • Seite 124: Technische Daten

    Wenn Sie zusätzliche Geräte an den übergeordneten Versorgungsstromkreis anschließen, setzen Sie folgende Sicherungen ein: • > 6,3 A (bei Netzteil 550 W). Die Auslösecharakteristik der übergeordneten Absicherung muss dabei sowohl die Anlaufströme des IPC als auch die der weiteren Geräte berücksichtigen. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 125: Siehe Auch

    Schutzklasse I gemäß IEC 61140 Sicherheitsbestimmungen • IEC 61010-2-201 • EN 61010-2-201 • UL 61010-2-201 • CAN/CSA C22.2 No. 61010-2-201 not evaluated by UL Siehe auch Sicherheitshinweise zu Umgebungs- und Umweltbedingungen (Seite 44) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 126: Strom- Und Leistungsbedarf Und Netzteil

    7,3 W 2 × Festplattenlaufwerke SATA 0,07 A 14,7 W 3 × Festplattenlaufwerke SATA 0,1 A 22,0 W 1 × SSD 2,5"-Laufwerk SATA 0,02 A 3,6 W Grafikkarte: NVIDIA T400 0,14 A 33,0 W Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 127: Technische Daten Des Netzteils 550 W

    3 V/m; 2,7 bis 6 GHz 80 % AM nach IEC 61000-4-3 • 10 V; 10 kHz bis 80 MHz 80 % AM nach IEC 61000-4-6 Störfestigkeit gegen Magnetfeld 30 A/m; 50 Hz; 60 Hz (nach IEC 61000-4-8) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 128: Klimatische Und Mechanische Umgebungsbedingungen

    ; 6 ms; 1000 Schocks pro Achse Besonderheiten Qualitätssicherung Nach ISO 9001 Beim Einsatz von Laufwerken in Wechseleinschüben dürfen generell keine mechanischen Störungen am Gerät anliegen. Siehe auch Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ C (Seite 90) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 129: Technische Daten Der Laufwerke

    12C(8P+4E)/20T, 2.1 (4.8) GHz, 25 MB Cache RAID (onboard) Steckplätze für Speichermodule 2 x DIMM-Sockel für DDR5 4800 MHz erweiterbar bis 64 GByte Hauptspeicher 8 bis 64 GByte, DDR5 Siehe auch Technische Daten der Steckplätze von Erweiterungskarten (Seite 130) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 130: Technische Daten Der Steckplätze Von Erweiterungskarten

    Technische Daten 9.7 Technische Daten der Grundplatine 9.7.2 Technische Daten der Steckplätze von Erweiterungskarten Steckplätze für Erweiterungskarten auf der Grundplatine Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 131: Technische Daten Der Steckplätze

    Verlustleistung pro Steckplatz, zulässig: ≤ 25 W • Rev. 2.3 • PCI-Bus primary PCIe-Bus CPU PCIe-Bus PCH Hinweis In Summe darf der Strom für 3,3 V den Wert 1,2 A nicht überschreiten Siehe auch Aufbau der Grundplatine (Seite 148) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 132: Technische Daten Zu Grafik

    – 1x DisplayPort: 5120 × 2880 bei 60 Hz; 32-Bit-Farbtiefe – bis zu 3x DVI: 1920 × 1200 bei 60 Hz; 32-Bit-Farbtiefe – bis zu 3x VGA: 2048 × 1536 bei 60 Hz; 32-Bit-Farbtiefe Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 133: Technische Daten Der Anschlüsse

    Anschluss für Monitore mit DVI-Stecker über DP-DVI-D-Adapter, siehe Zubehör Hardware (Seite 32) DVI-D DVI-D: • Anschluss für Monitore mit DVI--D-Stecker Monitore mit DVI-D-Stecker können auch an der DPP- Anschlussbuchse mittels eines Adapters angeschlossen werden. 24-polig (5 V; 500 mA) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 134 Anschluss für 3,5 mm Audio-Klinkenstecker: Realtek ALC887, 8-Kanal-DAC-Unterstützung Line IN (light blue) – Headphone OUT (lime) – 1: Masse (max. 2 W an 4 Ω) 2: Audio links Microphone IN (pink) – 3: Audio rechts Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 135: Technische Daten Der Steckverbinder Für Die Stromversorgung Von Grafikkarten

    ≥ 470 mm Schienendicke ≤ 9,7 mm Befestigungsschrauben M5 x 6 mm Die Befestigungsschrauben der Teleskopschienen dürfen ≤ 5 mm in das Gehäuse hineinragen. Siehe auch Maßbilder für Bohrlöcher für Teleskopschienen (Seite 142) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 136: Technische Daten Der Betriebssysteme

    260 MB 260 MB 260 MB 260 MB Windows System FAT32 40 GB 60 GB 120 GB 240 GB 300 GB 400 GB oder NTFS Data Data NTFS Rest Rest Rest Rest Rest Rest Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 137: Maßbilder

    Maßbilder 10.1 Maßbilder des Geräts 10.1.1 Maßbild des Geräts (Standard-Gehäuse) Hinweis IEC60297_3_100 Das System erfüllt die Anforderungen für 4HE laut IEC60297_3_100. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 138: Maßbild Des Geräts (Kurzes Gehäuse)

    Maßbilder 10.1 Maßbilder des Geräts 10.1.2 Maßbild des Geräts (kurzes Gehäuse) Hinweis IEC60297_3_100 Das System erfüllt die Anforderungen für 4HE laut IEC60297_3_100. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 139: Maßbilder Tower-Kit

    Maßbilder 10.2 Maßbilder Tower-Kit 10.2 Maßbilder Tower-Kit 10.2.1 Maßbild des Tower-Kit (Standard-Gehäuse) Vorderansicht und Draufsicht Alle Angaben in mm. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 140: Maßbild Des Tower-Kit (Kurzes Gehäuse)

    Maßbilder 10.2 Maßbilder Tower-Kit 10.2.2 Maßbild des Tower-Kit (kurzes Gehäuse) Vorderansicht und Draufsicht Alle Angaben in mm. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 141: Maßbild Der Erweiterungskarten

    Extender: 339 mm • Gerät mit kurzem Gehäuse: bis zu 260 mm ② Höhe der Erweiterungskarte PCI: 106,7 mm (Freiraum über Erweiterungskarte: 38,3 mm) PCIe: 111,2 mm (Freiraum über Erweiterungskarte: 33,8 mm) Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 142: Maßbilder Für Bohrlöcher Für Teleskopschienen

    800 mm Schrank; TS 3659.190 oder TS 3659.191 Maße für Teleskopschienen der Fa. Heitec • für 600 mm Schrank; RP 3659.180 • für 800 mm Schrank; RP 3659.190 ② Maße für Teleskopschiene der Fa. Schroff; Typ 20110-072 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 143: Maßbild Für Bohrlöcher Für Teleskopschienen (Kurzes Gehäuse)

    Maße für Teleskopschienen der Fa. Rittal Typ 3659 • für 600 mm Schrank; TS 3659.180 oder TS 3659.181 • für 800 mm Schrank; TS 3659.190 oder TS 3659.191 ② Maße für Teleskopschiene der Fa. Schroff; Typ 20110-072 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 144: Normen Und Zulassungen

    Wenn das Gerät mit installierter Software geliefert wird, dann beachten Sie die zugehörigen Lizenzvereinbarungen. 11.1.3 UL-Zulassung Für das Gerät liegen folgende Zulassungen vor: • Underwriters Laboratories (UL) nach Standard UL 61010-2-201 Second Edition, File E85972 (PROG.CNTLR.) • Canadian National Standard CAN/CSA-C22.2 No. 61010-2-201 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 145: Ukca-Kennzeichnung

    This device complies with Part 15 of the FCC Rules. Operation is subject to the Operations following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 146: Ices Compliance (Canada)

    Dieses Produkt erfüllt die Anforderungen der Koreanischen Zertifizierung. This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A 급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 147: Richtlinien Und Erklärungen

    Niederspannungsrichtlinie 2014/35/EU "Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen" (Niederspannungsrichtlinie). Die Einhaltung dieser Norm wurde nach EN 61010-2-201 geprüft. 11.2.4 RoHS-Richtlinie 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHS-Richtlinie). Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 148: Hardwarebeschreibung

    Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstelle) ≤ 3 A Technische Merkmale der Grundplatine Die technischen Merkmale der Grundplatine finden Sie unter "Allgemeine technische Daten der Grundplatine (Seite 129)". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 149: Erweiterungskarten

    PIRQ C PIRQ B PIRQ C PIRQ A PIRQ C PIRQ B PIRQ B INT D PIRQ D PIRQ C PIRQ D PIRQ B PIRQ D PIRQ C PIRQ C Organizational Pins Request Grant Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 150: A.2.2 Exklusiver Pci Hardware-Interrupt

    Unter Windows können die Ressourcen wie folgt eingesehen werden: 1. Drücken Sie gleichzeitig die "Windows®-Taste" und "R". 2. Geben Sie im Feld "Öffnen" den Befehl "msinfo32" ein. 3. Bestätigen Sie die Eingabe mit "OK". Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 151: A.3 Systemressourcen

    0000 0063 0000 0063 Motherboard resources 0000 0065 0000 0065 Motherboard resources 0000 0066 0000 0066 Microsoft ACPI-Compliant Embedded Con- troller 0000 0067 0000 0067 Motherboard resources 0000 0070 0000 0070 Motherboard resources Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 152 Intel® UHD Graphics 770 0000 5060 0000 507F Standard SATA AHCI Controller 0000 5080 0000 5083 Standard SATA AHCI Controller 0000 5090 0000 5097 Standard SATA AHCI Controller 0000 EFA0 0000 EFBF Intel® SMBus - 7AA3 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 153: A.3.3 Belegung Der Interrupts

    Can be deacti- Audio Control- vated X: Interrupt im APIC-Modus : Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Eine bestimmte Zuordnung kann nicht er- zwungen werden. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 154: A.3.4 Belegung Der Memory-Adressen

    Intel® Serial IO I2C Host Controller - 7ACC 7F FFEF B000 7F FFEF BFFF Intel® GNA Scoring Accelerator module 7F FFEF C000 7F FFEF FFFF High Definition Audio Controller 7F FFF0 0000 7F FFFF FFFF High Definition Audio Controller Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 155: A.4 Zuweisung Von Erweiterungsschnittstellen Zur Software Im Tia Portal (Cp Assignment)

    Erweiterungssteckplätze des IPC und der Bezeichnung, die bei der Zuweisung von Schnittstellen zu Software im TIA Portal verwendet wird. Steckplatz Benennung auf der Grundplatine TIA Portal Nummer am Gehäuse PCIE4_X16_1 X100 PCIE3_X8_1 X101 PCIE3_X16_1 X102 PCIE3_X4_1 X103 PCIE3_X4_2 X104 PCI_1 X105 PCI_2 X106 Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 156: Technische Unterstützung

    Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: • Technical Support (https://support.industry.siemens.com) • Formular für einen Support-Request (https://www.siemens.de/supportrequest) • After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) • Gesamtdokumentation SIMATIC (https://www.siemens.de/simatic-tech-doku-portal) • Ihr Ansprechpartner vor Ort (https://www.automation.siemens.com/aspa_app) • Trainingscenter (https://siemens.de/sitrain) •...

  • Seite 157: B.2 Problemlösung

    Wenn Sie einen Adapter oder eine Verlängerung für die Mausleitung verwenden, prüfen Sie auch diese Steckverbindung. Wenn der Mauszeiger nach diesen Kontrollen und Maßnahmen weiterhin nicht am Bildschirm er- scheint, verständigen Sie ihren technischen Kunden- dienst. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...
  • Seite 158 Aktivieren Sie in der Firmware (BIOS) unter "Ad- die USB-Schnittstellen vanced > USB Configuration" den die Firmware- Einstellung "Legacy USB Support". • Für andere Geräte brauchen Sie USB- Gerätetreiber für das gewünschte Betriebssystem. Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 159: Probleme Beim Booten Des Geräts

    Die dazu notwendigen Dateien und Beschreibungen Datenträger befindet, wird mit finden Sie auf dem mitgelieferten Datenträger. folgender Fehlermeldung abgebrochen: "Status: 0xc0000225 Info: The boot selection failed because a required device is inaccessible" Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 160: Probleme Beim Einsatz Von Erweiterungskarten

    Wenn der Fehler nicht mehr auftritt, war die ver- • Abweichende Steckerbelegung wendete Erweiterungskarte Ursache der Störung. Ersetzen Sie diese durch eine Siemens- Erweiterungskarte oder stimmen Sie sich mit dem Lieferanten der Erweiterungskarte ab. Wenn das Gerät weiterhin abstürzt, wenden Sie sich an den technischen Kundendienst Das Gerät läuft nicht an oder...

  • Seite 161: Kennzeichen Und Symbole

    Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Gefähr- Warnung vor heißer Oberfläche dete Bauteile) Entsorgungshinweis, beachten Sie die örtlichen Vorschriften Symbole zu Bedienelementen Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzialtren- nung Ein-Aus-Taster, ohne Potenzialtren- nung Client SIMATIC IPC RC-545A Betriebsanleitung, 03/2024, A5E53092298-AA...

  • Seite 162: C.4 Symbole Von Zertifikaten Und Zulassungen
