6. Lösen Sie die 4 Schrauben ⑤ und nehmen Sie das Laufwerk vom Laufwerksträger ⑥.

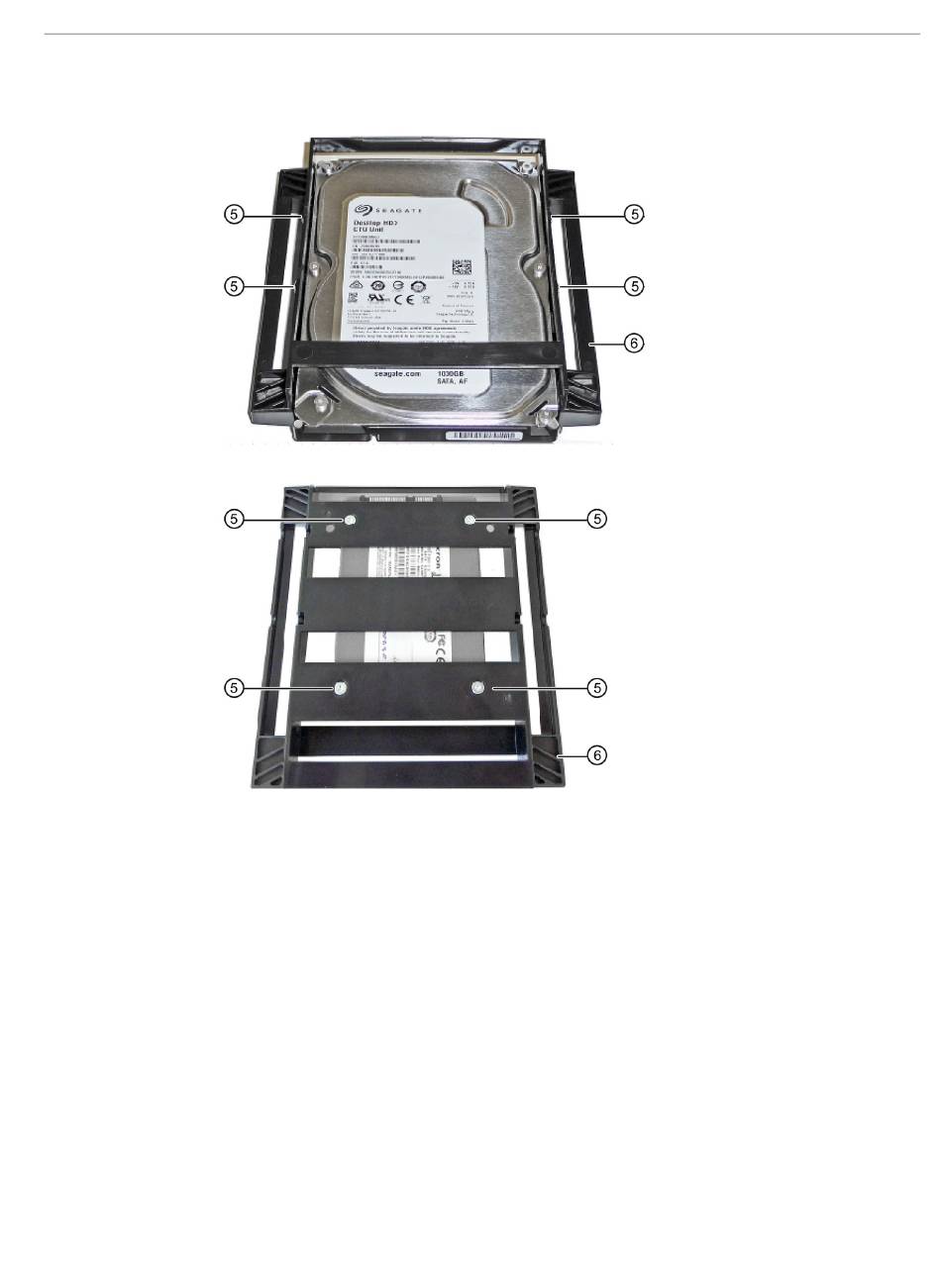

Laufwerksträger mit 3,5"-HDD
Laufwerksträger mit 2,5"-SSD
7. Setzen Sie das neue Laufwerk auf den Laufwerksträger ⑥. Achten Sie darauf, dass das neue
Laufwerk nach oben zeigt.
8. Befestigen Sie das neue Laufwerk mit 4 Schrauben ⑤.
Beginnen Sie an der Bohrung, die auf dem Laufwerksträger mit "1" gekennzeichnet ist.
9. Stecken Sie den linken und rechten Laufwerk-Montageriegel ② auf den Laufwerksträger ⑥.
10. Schieben Sie den Laufwerksträger gleichmäßig und ohne zu verkanten 3/4 (nicht ganz) in
die Führungsschiene des Laufwerkshalters.
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen
Gerät erweitern und parametrieren
103
