Maßbild Für Bohrlöcher Für Teleskopschienen (Kurzes Gehäuse) - Siemens Client Simatic Ipc Rc-545A Betriebsanleitung

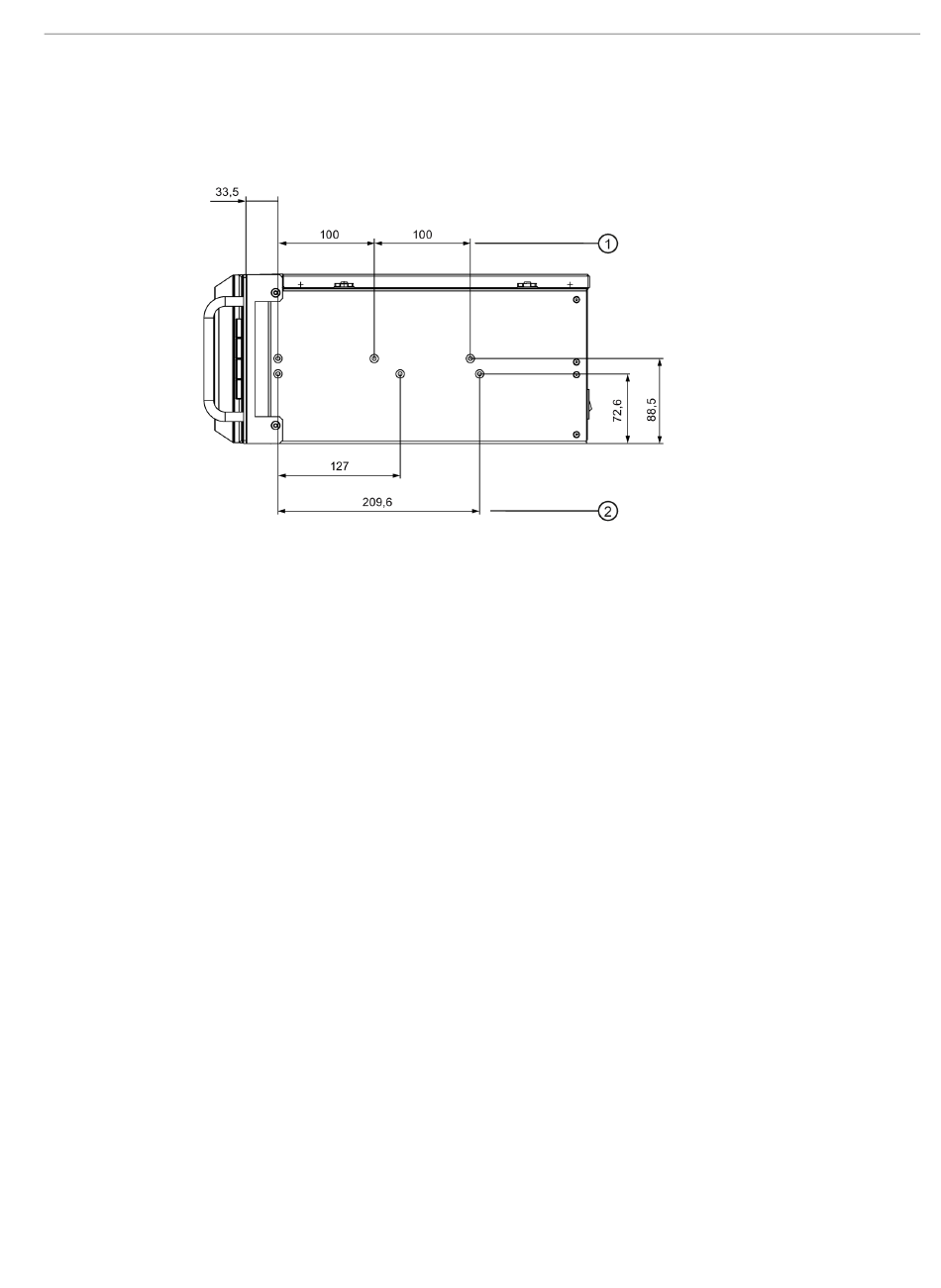

10.4.2 Maßbild für Bohrlöcher für Teleskopschienen (kurzes Gehäuse)
Alle Angaben in mm
①
②
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
Maße für Teleskopschienen der Fa. Rittal Typ 3659
• für 600 mm Schrank; TS 3659.180 oder TS 3659.181
• für 800 mm Schrank; TS 3659.190 oder TS 3659.191
Maße für Teleskopschiene der Fa. Schroff; Typ 20110-072
10.4 Maßbilder für Bohrlöcher für Teleskopschienen
Maßbilder
143
