Gerät erweitern und parametrieren

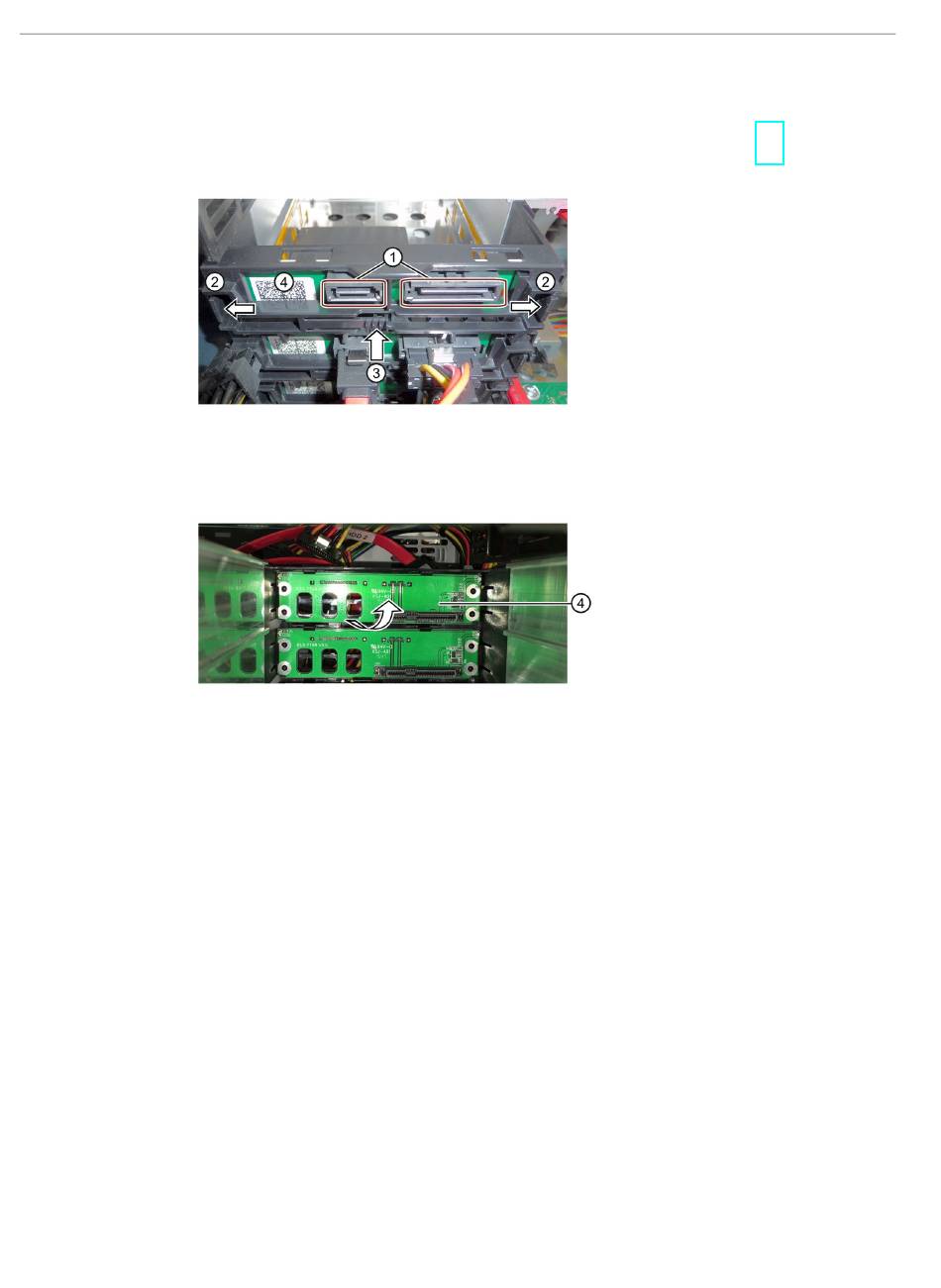

7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen
Vorgehensweise
1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)".
2. Ziehen Sie die beiden Stecker ① ab.
3. Entriegeln Sie die Rückwandplatine durch festes Drücken in Pfeilrichtung auf die Rastnasen
② und drücken Sie gleichzeitig auf den Auswerfer ③.
4. Lösen Sie die entriegelte Rückwandplatine ④ durch Drehen nach oben aus den Halterungen
und nehmen Sie sie aus dem Laufwerkshalter.
5. Schließen Sie das Gerät.
