Gerät warten und instand setzen
8.3 Hardware ausbauen und einbauen
5. Entnehmen Sie den Prozessor vorsichtig.
Hinweis
Die Kontaktfedern ③ des Prozessor-Sockels ② sind sehr empfindlich.
Achten Sie sowohl bei der Entnahme als auch bei dem Einsetzen des Prozessors darauf,
diese Kontaktfedern nicht zu beschädigen.
Berühren Sie die Kontaktfedern mit der Kontaktseite des Prozessors immer nur flächig.
6. Setzen Sie den neuen Prozessor auf den Prozessor-Sockel.
Achten Sie an den im folgenden Bild rot gekennzeichneten Stellen auf die richtige
Positionierung des Prozessors im Prozessor-Sockel.

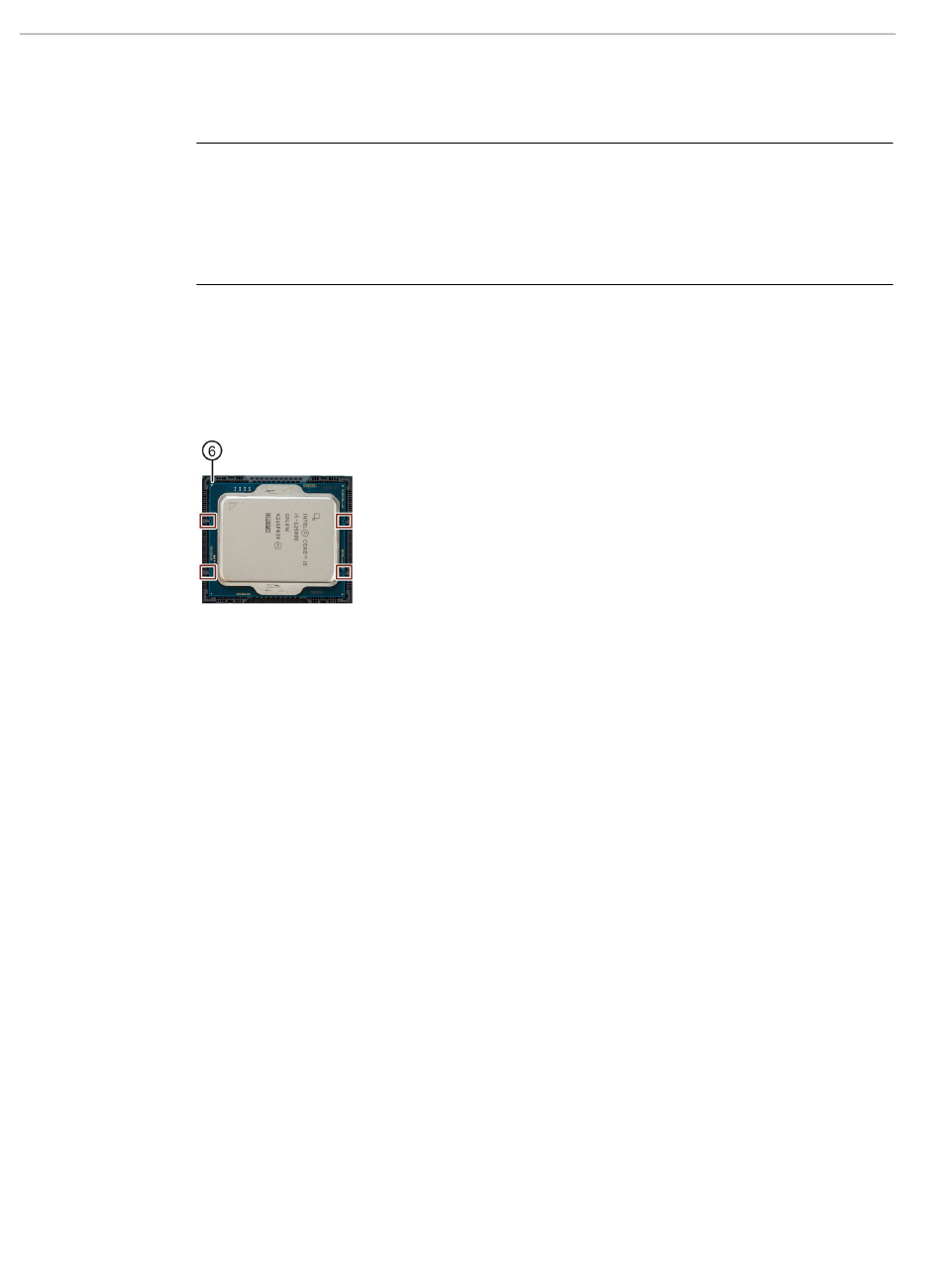

Legen Sie den Prozessor so ein, dass der Pfeil ⑥ an einer Ecke des Prozessors an die im
vorherigen Bild gekennzeichnete Stelle mit der Nummer ⑤ positioniert wird.
7. Tragen Sie auf den neuen Prozessor ausreichend Wärmeleitpaste auf.
8. Klappen Sie die Prozessorhalterung ① wieder am Entriegelungshebel ④ nach unten und
arretieren Sie den Entriegelungshebel, so dass die Prozessorhalterung fest geschlossen ist.
9. Montieren Sie wieder den Kühlkörper des Prozessors.
10. Schließen Sie das Gerät.
