Seite 1 Produktbeschreibung Sicherheitshinweise Gerät einbauen und SIMATIC anschließen Industrie-PC SIMATIC IPC847E Gerät in Betrieb nehmen Betriebsanleitung Gerät betreiben Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Daten Maßbilder Normen und Zulassungen Hardwarebeschreibung Technische Unterstützung Kennzeichen und Symbole Abkürzungsverzeichnis 06/2023...
Seite 2 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
Seite 3 Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe Bemerkung 10/2018 Erstausgabe 06/2023 Ergänzung: • Einfache Stromversorung (850 W) • Optionale Grafikkarte NVIDIA T400 • Microsoft® Windows® 10 Enterprise 2021 LTSC • Microsoft® Windows® Server 2022 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 4 Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...
Seite 5 Hinweise zu Peripheriegeräten..................38 Hinweise zu Geräte- und Systemerweiterungen..............39 Gerät einbauen und anschließen....................... 41 Einbau vorbereiten......................3.1.1 Lieferumfang........................41 3.1.2 Lieferung prüfen....................... 42 3.1.3 Identifikationsdaten des Geräts..................43 Gerät einbauen......................... 44 3.2.1 Montagearten........................44 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 6 Datensynchronisation im RAID-System................75 Überwachung des Geräts....................75 5.5.1 Überwachungsfunktionen....................75 5.5.2 SIMATIC IPC DiagBase....................... 5.5.3 SIMATIC IPC DiagMonitor....................77 Fernwartung des Geräts....................78 5.6.1 Fernwartungsfunktionen....................5.6.2 SIMATIC IPC Remote Manager................... 79 Trusted Platform Module (TPM)..................79 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 7 Einfache Stromversorgung (AC) wechseln................. 120 7.3.5 Modul der redundanten Stromversorgung (AC) wechseln..........121 7.3.6 Gehäuse der redundanten Stromversorgung (AC) wechseln..........122 7.3.7 Busplatine wechseln......................124 7.3.8 Prozessor wechseln......................125 7.3.9 Grundplatine wechseln..................... 126 Betriebssystem, Software und Treiber installieren.............. 127 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 8 Maßbild der Erweiterungskarten..................144 Maßbild der Teleskopschienen..................146 Normen und Zulassungen........................147 10.1 CE-Kennzeichnung......................147 10.2 ISO 9001-Zertifikat......................147 10.3 Software-Lizenzvereinbarungen..................148 10.4 UL-Zulassung........................148 10.5 UKCA-Kennzeichnung....................... 148 10.6 FCC Rules (USA)........................ 148 10.7 ICES Compliance (Canada)....................149 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 9 Zuweisung von Erweiterungsschnittstellen zur Software im TIA Portal (CP assignment)..174 Technische Unterstützung........................176 Service und Support......................176 Problemlösung......................... 176 B.2.1 Probleme bei Gerätefunktionen..................176 B.2.2 Probleme beim Booten des Geräts..................178 B.2.3 Probleme mit RAID-Systemen.................... 178 B.2.4 Probleme beim Einsatz von Erweiterungskarten..............179 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 10 Inhaltsverzeichnis Kennzeichen und Symbole......................... 180 Überblick.......................... 180 Sicherheit......................... 180 Bedienelemente........................ 180 Zertifikate, Zulassungen und Kennzeichen................ 181 Schnittstellen........................181 Abkürzungsverzeichnis........................183 Abkürzungen........................183 Index..............................186 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 11 Online unter: Microsoft® Windows® 10 tems (https://support.industry.siemens. • Wiederherstellung des Betriebssys com/cs/ww/de/view/109749498) tems Microsoft® Windows® Server 2016 • Konfiguration des Betriebssystems (https://support.industry.siemens. com/cs/ww/de/view/109760563) Microsoft® Windows® Server 2019 (https://support.industry.siemens. com/cs/ww/de/view/109773882) Microsoft® Windows® Server 2022 (https://support.industry.siemens. com/cs/ww/de/view/109817286) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 12 Online unter: Partition Creator SIMATIC IPC Image Partition Crea • Sicherung und Wiederherstellung von Dateien, Verzeichnissen, Parti (https://support.industry.siemens. tionen von Laufwerken com/cs/de/de/view/21766418) SIMATIC NET Industrielle Kommunikation • Online unter: SIMATIC NET (http://w3.siemens. com/mcms/automation/de/industri elle- kommunikation/Seiten/Default. aspx) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...

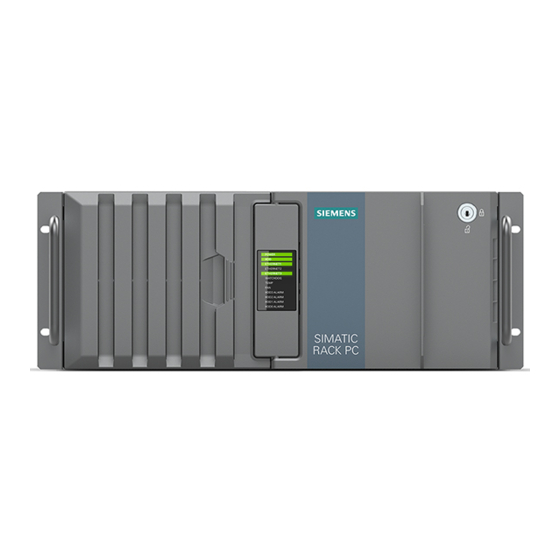

Seite 13 Produktbeschreibung 1.2 Produkt Highlights Produkt Highlights Der SIMATIC IPC847E ist ein leistungsstarker Industrie-PC im 19"-Einbauformat (4 HE). Er eignet sich hervorragend für PC-Anwendungen mit hoher Industriefunktionalität. Geräteansicht HINWEIS Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen.
Seite 14 – Tausch des Frontlüfters nur bei geöffneter Fronttür möglich – Zugang zu allen Komponenten im Gerätinneren nur bei geöffneter Fronttür möglich • Geräteüberwachung durch Betriebsanzeigen an der Front für Ethernet; Alarme für Lüfter, Temperatur, Watchdog und Laufwerke in RAID1- oder RAID5-Systemen SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 15 • Datenerfassung und -management Der SIMATIC IPC hat das CE-Kennzeichen für den Einsatz im Industriebereich und im Wohn-, Geschäfts- und Gewerbebereich und kann deshalb neben den Industrieanwendungen auch in der Gebäudeautomatisierung oder in öffentlichen Einrichtungen zum Einsatz kommen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 16 Fronttür: abschließbar, Schutz gegen unbefugten Zugriff ③ ④ Schloss • Schlüssel senkrecht: geöffnet • Schlüssel waagrecht: geschlossen 19" Befestigungswinkel ⑤ ① USB-Schnittstellen ② Reset-Taster ③ Ein-Aus-Taster ④ Verriegelungsschraube des Gehäusedeckels ⑤ Einbauplätze für Wechsellaufwerke ⑥ Einbauplätze für Laufwerke SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 17 Einbauplatz für 3,5"- oder 2,5"-Laufwerk im Wechseleinschub Einbauplatz 2 Einbauplatz für 3,5"- oder 2,5"-Laufwerk im Wechseleinschub Einbauplatz 3 Einbauplatz für 3,5"- oder 2,5"-Laufwerk im Wechseleinschub Komponenten Abdeckung oder Laufwerksblende Blindblende Wechseleinschub Abdeckung Schloss des Wechseleinschubs SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 18 Einbauplatz für 3,5"- oder 2,5"-Laufwerk in einer schock-/vibrationsgedämpften Vorrichtung oder für 5.25“-Laufwerk bzw. Komponenten Einbauplatz 2 Einbauplatz für 3,5"- oder 2,5"-Laufwerk in einer schock-/vibrationsgedämpften Vorrichtung oder für 5.25“-Laufwerk bzw. Komponenten Komponenten Abdeckung oder Laufwerksblende Abdeckung SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 19 (hier: redundante Stromversorgung) ③ (Seite 22) Luftauslass ④ Anschluss für Funktionserdung, siehe "Potenzialausgleichsleitung anschließen ⑤ (Seite " ⑥ Schnittstellen (Seite 20) ⑦ Befestigungsschrauben für Zugentlastung (hier: redundante Stromversorgung) Steckplätze für Erweiterungskarten auf der Busplatine ⑧ (Seite 164) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 20 2 x USB USB 3.1 GEN 2 Typ C high current, abwärts kompatibel zu USB ⑦ X61/X63 3.0/2.0/1.1 2 x 2 USB USB 3.1 GEN 2 Typ A high current, abwärts kompatibel zu USB ⑧ X60/X62/X64/X65 3.0/2.0/1.1 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 21 Weitere Anschlussmöglichkeit für Monitore an dieser Schnittstelle: • Zubehör Hardware (Seite 29) Schnittstellen an der Gerätefront Die Schnittstellen an der Gerätefront befinden sich hinter der Fronttür. ① 2 × USB 3.1 Gen 1 Anschlüsse für USB-Geräte, abwärts kompatibel zu USB 3.0/2.0/1.1 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 22 Produktbeschreibung 1.4 Äußerer Aufbau des Geräts 1.4.5.2 Anschlüsse für die Stromversorgung Einfache Stromversorgung (400 W) Buchse für Netzstecker Einfache Stromversorgung (850 W) Buchse für Netzstecker SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 23 WARNUNG Gefahr eines Stromschlags Die nachfolgend beschriebenen Taster und Schalter trennen das Gerät nicht vollständig von der Netzspannung. Beachten Sie unbedingt die Hinweise und Informationen unter "Gerät ausschalten (Seite 56)". Ein-Aus-Schalter Einfache Stromversorgung (400 W): Ein-Aus-Schalter SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 24 Fronttür. Der Ein-Aus-Taster startet das Betriebssystem und fährt es herunter. Der Reset-Taster ist für den Notfall, wenn das Gerät sich nicht mehr bedienen lässt. Weiterführende Informationen finden Sie unter "Gerät einschalten (Seite 55)" und "Gerät ausschalten (Seite 56)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 25 Die Betriebsanzeigen zum System befinden an der Frontseite des Geräts. Sie geben Auskunft über den Status der Gerätekomponenten.Betriebsanzeigen Pos. Betriebsanzeige Bedeutung Farbe Beschreibung POWER Betriebszustand des PC ausgeschaltet oder vom Netz getrennt ① GELB Ruhezustand oder Heruntergefahren SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 26 (Seite 18)". Eventuell ist eine Ermittlung der defekten Fest platte mit der RAID-Software möglich. Informationen finden Sie unter "RAID1-System (Seite 59)", "RAID5-System (Seite 60)" oder "Hot-Spare-Laufwerk in RAID1- oder RAID5-Sys temen (Seite 61)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 27 Modul ist außer Betrieb, keine Markierung) gungsmoduls Redundanz vorhanden. GRÜN • Modul ist in Betrieb und funktio niert. • Redundanz ist vorhanden, wenn beide Module in Betrieb sind. • Modul ist ausgefallen, keine Red undanz vorhanden. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 28 Spannungsversorgung nicht angeschlossen • kein Laufwerk eingebaut Leuchtet • Gerät eingeschaltet und ein Laufwerk ist eingebaut Aktivität Status des Laufwerks Blinkt • Laufwerk ist aktiv ② • Laufwerk ist nicht aktiv Innerer Aufbau des Geräts SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 29 Auf dem Gehäuse: Nummerierung der Steckplätze für Erweiterungskarten Zubehör und Ersatzteile 1.6.1 Zubehör Hardware Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör über die SIEMENS Industry Mall beziehen Weiterführende Informationen finden Sie im Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com).
Seite 30 A5E37019277 tefront, Packung mit 10 Filtermatten DP-DVI-D-Adapter Grafik-Adapterkabel, DisplayPort nach DVI 6ES7648-3AF00-0XA0 DP-VGA-Adapter Grafik-Adapterkabel, DisplayPort nach VGA 6ES7648-3AG00-0XA0 mDP-Adapter Anschluss von Monitoren an die optionale Grafikkarte mit folgenden Adaptern möglich: * Bestandteil der optionalen Grafikarte SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 31 Laufwerks- und Partitionsverwaltung zur Verfügung. SIMATIC IPC DiagMonitor SIMATIC IPC DiagMonitor bietet zusätzlich zu den lokalen Über wachungsfunktionen auch die Möglichkeiten, IPCs aus der Fer ne zu überwachen, mit anderen Systemen zu kommunizieren, weltweit zu alarmieren und eigene Überwachungsapplikationen zu erstellen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 32 FIrmware/BIOS-Einstellungen vorgenommen werden. Selbst wenn das Betriebssystem nicht mehr startet, ist ein Zu griff möglich. Weiterführende Informationen zu den Software-Produkten sowie Verweisen zum Online- Katalog und zum Online-Bestellsystem (Industry Mall (https://mall.industry.siemens.com)) finden Sie auf der Homepage zu SIMATIC IPC Software (http://www.automation.siemens.com/mcms/pc-based-automation/de/industrie- pc/erweiterungskomponenten).
Seite 33 Falls das Gerät oder die Anschlussleitungen beschädigt sind, besteht zusätzlich Brandgefahr. • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 34 Elektrostatisch gefährdete Bauteile (EGB) Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Fehlfunktionen und eine Beschädigung der Maschine oder Anlage können die Folge sein. Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 35 • Gleichen Sie es vor Inbetriebnahme der Raumtemperatur an. • Setzen Sie das Gerät nicht der direkten Wärmestrahlung eines Heizgeräts aus. • Bei Betauung schalten Sie das Gerät erst nach kompletter Trocknung ein oder nach einer Wartezeit von ca. 12 Stunden. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 36 Bauteile unter lebensgefährlicher Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 37 • Stellen Sie sicher, dass der Freiraum im Bereich der Lüftungsschlitze mindestens 50 mm beträgt und verdecken Sie die Lüftungsschlitze des Gehäuses nicht. • Stellen Sie sicher, dass an der Geräterückseite, abhängig von der Verkabelung, ein Abstand von mindestens 50 mm eingehalten wird. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 38 Personenschäden und Beschädigungen an der Maschine oder Anlage können die Folge sein. • Schließen Sie nur Peripheriegeräte an, welche die Industrietauglichkeit gemäß EN 61000-6-2 und IEC 61000-6-2 besitzen. • Nicht hotplug-fähige Peripheriegeräte dürfen nur angeschlossen werden, wenn die Stromversorgung des Geräts abgeschaltet ist. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 39 • Installieren Sie nur Geräte- und Systemerweiterungen, die für dieses Gerät vorgesehen sind. • Beachten Sie die Hinweise zu "Elektromagnetische Verträglichkeit" in den Technischen Angaben. Informationen darüber, welche Geräte- und Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 40 • Beachten Sie die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation. • Die UL-Zulassung des Geräts gilt nur, wenn UL‑zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. • Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 41 Auf dem mitgelieferten Datenträger (read only) finden Sie: • Software und Tools zur Wiederherstellung Ihres bestellten Microsoft® Windows® Betriebssystems • Gerätetreiber zur Installation in Betriebssystemen • Quick Install Guide SIMATIC IPC847E • Betriebsanleitung SIMATIC IPC847E • Produktinformationen • Firmware/BIOS-Beschreibung • Betriebsanleitung für Ihr bestelltes Microsoft® Windows® Betriebssystem auf diesem Gerät Betriebssystem Je nach bestellter Gerätekonfiguration ist das Gerät ohne oder mit einem der folgenden...
Seite 42 • Überwachungssoftware SIMATIC IPC DiagBase (nur bei installiertem Microsoft® Windows® Betriebssystem) Informationen zu weiterer Software für Ihr Gerät finden Sie unter: Zubehör Software (Seite 31). Gedruckte Dokumente • Quick Install Guide SIMATIC IPC847E • Produktinformation "Wichtige Hinweise zu Ihrem Gerät" • SIMATIC IPC/PG-Qualitäts-Kontrollmeldung 3.1.2 Lieferung prüfen WARNUNG Stromschlag- und Brandgefahr durch beschädigtes Gerät...
Seite 43 Das COA-Label ist nur bei Geräten vorhanden, die mit installiertem Microsoft® Windows® Betriebssystem ausgeliefert wurden. Beispiel: COA-Label für das Betriebssystem Microsoft® Windows® 10: Siehe auch Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 44 Für den senkrechten Betrieb des Geräts mit Tower-Kit wird das Gerät mit Abdeckung und Füßen versehen. Das Tower-Kit ist optional bestellbar, siehe "Zubehör Hardware (Seite 29)". Weitere Informationen Weitere Informationen hierzu finden Sie auch im QIG (Quick Installation Guide), der Ihrem Gerät beigelegt ist. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 45 • Verwenden Sie zum Tragen und Heben des Geräts die an der Frontseite angebrachten Bügel. Befestigungsbohrungen Ausführliche Informationen zur Lage der Befestigungsbohrungen für Winkelprofile oder Teleskopschienen finden Sie hier: Maßbild der Teleskopschienen (Seite 146) und Technische Daten der Teleskopschienen (Seite 142). SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 46 Stromaufnahme und für die höchste Umgebungstemperatur des Geräts bemessen ist und zudem den Sicherheitsvorschriften des Landes entspricht, in dem das Gerät installiert wird. Netzanschlussleitung und Gerätestecker müssen die jeweils vorgeschriebenen Kennzeichnungen tragen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 47 • Die zulässige Nennspannung des Geräts muss mit der örtlichen Netzspannung übereinstimmen. • Betreiben Sie das Gerät ausschließlich an geerdeten Stromversorgungsnetzen (TN‑Netze nach VDE 0100 Teil 100 bzw. IEC 60364‑1). • Der Betrieb über nicht geerdete oder über Impedanz-geerdete Netze ist nicht erlaubt. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 48 4. Schalten Sie den Ein-Aus-Schalter ein (Stellung | ). Netzsteckerverriegelung anbringen Um ungewolltes Abziehen des Netzkabels zu verhindern, sichern Sie den Kaltgerätestecker am Gerät: 1. Drehen Sie die Befestigungsschraube ① heraus. 2. Schrauben Sie die ② Netzsteckerverriegelung SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 49 • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. Voraussetzung • Sie haben die Informationen unter "Landesspezifische Hinweise zur Versorgungsspannung (Seite 46)" beachtet. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 50 "Bedienelemente (Seite 23)". Netzsteckerverriegelung anbringen Um ungewolltes Abziehen des Netzkabels zu verhindern, sichern Sie die Kaltgerätestecker am Gerät: 1. Drehen Sie die beiden ① Befestigungsschrauben heraus. 2. Schrauben Sie die ② Netzsteckerverriegelungen mit den beiden ① Befestigungsschrauben SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 51 In der Betriebsart DVI-Videoausgabe und Nutzung der Audio Schnittstelle ist durch den Benutzer sicherzustellen, dass auf dem Audio-Kabel am Austrittspunkt am Gerät ein Ferrit (Typ: 742 716 33, Hersteller: Würth) mit einer Windung angebracht wird. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 52 Monitor 6 1) - über DP-DVI-D-Adapter 2) - über DP-VGA-Adapter 3) - über mDP-DP-Adapter 4) - über mDP-DVI-D-Adapter 5) - über mDP-VGA-Adapter Weitere Informationen zur optionalen Grafikkarte finden Sie unter "Technische Daten zu Grafik (Seite 138)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 53 Field & Control Level. Informationen dazu finden Sie unter SIMATIC NET (http://w3.siemens.com/mcms/automation/de/industrielle- kommunikation/Seiten/Default.aspx). Das Software-Paket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (https://support.industry.siemens.com/cs/de/de/). SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 54 • Peripheriegeräte sind an den jeweiligen Schnittstellen angeschlossen. • Schraubendreher TORX T10 Vorgehensweise 1. Schrauben Sie die Zugentlastung ① ② mit der Befestigungsschraube Gerät an. 2. Stecken Sie lösbare Kabelbinder in entsprechende Öffnungen der Zugentlastung und befestigen Sie die Leitungen mit den Kabelbindern. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 55 Informationen dazu finden Sie in der ausführlichen Firmware/BIOS-Beschreibung, siehe unter "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Die genaue minimal notwendige Ausfallzeit der Netzspannung ist abhängig von der Geräteausstattung und der Applikation. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 56 • Fahren Sie das Betriebssystem herunter und ziehen Sie dann den Netzstecker an der Rückseite des Geräts, siehe "Anschlüsse für die Stromversorgung (Seite 22)". Das Gerät ist ausgeschaltet und vollständig von der Netzspannung getrennt. Es fließt kein Erhaltungsstrom. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 57 – Drücken Sie den Ein-Aus - Taster erneut, um das Gerät wieder einzuschalten. Hardware-Reset mit Reset-Taster: • Drücken Sie den Reset-Taster. – Das Gerät schaltet aus und wieder erneut ein. Informationen zur Lage der Taster finden Sie unter: "Bedienelemente (Seite 23)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 58 Gerät betreiben Fronttür öffnen Vorgehensweise 1. Öffnen Sie die Fronttür mit dem Schlüssel. 2. Klappen Sie die Fronttür zur Seite. Siehe auch Hinweise zu Geräte- und Systemerweiterungen (Seite 39) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 59 Die für ein Onboard RAID-System benötigten 2 Festplatten können an folgenden Stellen eingebaut sein: • Intern an der Seitenwand des Geräts (Seite 108) • Laufwerkshalter Typ A (Seite 17) • Laufwerkshalter Typ B (Seite 18) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 60 Die für ein Onboard RAID-System benötigten 2 Festplatten können an folgenden Stellen eingebaut sein: • Intern an der Seitenwand des Geräts (Seite 108) • Laufwerkshalter Typ A (Seite 17) • Laufwerkshalter Typ B (Seite 18) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 61 Sie haben die Möglichkeit, Ihre Datensicherung auf diesem Laufwerk durchzuführen. Informationen dazu, wie Sie das Gerät vom 2. Laufwerk aus booten können, finden Sie in der ausführlichen Firmware/BIOS-Beschreibung, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 62 5. Wählen Sie "Create RAID Volume". 6. Vergeben Sie im nächsten Fenster einen Namen für das RAID-System. 7. Wählen Sie "RAID Level" und wählen Sie im folgenden Auswahlfenster den Eintrag "RAID1" oder "RAID5". Eine Liste der verfügbaren Laufwerke wird angezeigt. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 63 1. Wählen Sie "Start" > "Intel® Optane™ Memory and Storage Management". 2. Wählen Sie das Register "Manage". Informationen zur Konfiguration eines RAID-Systems mit "Intel® Optane™ Memory and Storage Management" finden Sie in der Dokumentation oder Hilfe zur Software. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 64 Alle Partitionen und Daten des neuen Laufwerks werden ohne Warnung gelöscht. • Setzen Sie nur ein fabrikneues Laufwerk oder ein Laufwerk ein, das als Ersatzlaufwerk eingerichtet ist. • Hinweise zum Einrichten von Ersatzlaufwerken finden Sie in der Controller-Dokumentation. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 65 1. Wählen Sie "Start" > "Intel® Optane™ Memory and Storage Management". 2. Wählen Sie "Settings". 3. Setzen Sie die Option "Auto-rebuild on hot plug" auf "Disabled". Konfigurieren Sie das eingebundene Laufwerk unter "Create Raid Volume". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 66 3. Klicken Sie mit der rechten Maustaste auf das neue Laufwerk. 4. Wählen Sie aus den Informationen zum Laufwerk die Funktion "Mark as spare" ③ Das Laufwerk ist in das Onboard RAID-System eingebunden und erscheint im Bereich der eingebundenen Laufwerke. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 67 Informationen zur Installation und Konfiguration der Hardware RAID-Adapterkarte • Software "maxView Storage Manager" sowie zugehörigen User's Guide • im Ordner "cmdline" eine Readme-Datei "README.TXT" mit Informationen zum Kommandozeilen-Tool "arcconf.exe", mit dem Sie die Hardware RAID-Adapterkarte konfigurieren können SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 68 Wenn Sie Ihr Gerät nachträglich als Hardware RAID-System betreiben möchten, müssen Sie eine Hardware RAID-Adapterkarte einbauen. Voraussetzung • 4 GB Hauptspeicher • Schraubendreher T10 • Komponenten zum Einbau der Hardware RAID-Adapterkarte. Informationen zu diesen Komponenten erhalten Sie von Ihrem SIEMENS-Ansprechpartner vor Ort. ① Kondensatorblockleitung mit Stecker ② Kondensatorblock ③...
Seite 69 5.4 RAID-Systeme ACHTUNG Kondensatorblock muss entladen sein Das SIEMENS-Originalersatzteil wird mit entladenem Kondensatorblock geliefert. Wenn Sie einen aufgeladenen Kondensatorblock ausbauen oder einbauen, kann die Hardware RAID-Adapterkarte beschädigt werden. Datenverlust kann die Folge sein. Bauen Sie nur einen vollständig entladenen Kondensatorblock aus oder ein.
Seite 70 6. Stecken Sie den Stecker der Kondensatorblockleitung an der gekennzeichneten Stelle ① 7. Stecken Sie die Adapterleitung an der gekennzeichneten Stelle ② Achten Sie darauf, dass die Steckerverriegelung hörbar einrastet. 8. Schließen Sie das Gerät. 9. Konfigurieren Sie die eingebaute Hardware RAID-Adapterkarte. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 71 Aktion Taste • Eintrag auswählen • Pfeiltasten der Tastatur • Auswahl bestätigen • Taste <Return> Ausnahme: Ausnahme: – Auswahl beim Einbinden von Laufwerken – Tastatur <Leertaste> bestätigen: • Zurück zum vorherigen Fenster • Taste <Esc> SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 72 11. Vergeben Sie unter "Logical Drive Label" einen Namen für Ihr RAID-System. 12. Wählen Sie [Submit Changes], um Ihre Einstellungen zu speichern. Im nachfolgenden Fenster wird die Meldung "Logical Drive Creation Successful" angezeigt. 13. Wählen Sie [Back to Main Menu]. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 73 • Das Betriebssystem ist mit einem Benutzernamen und Passwort gesichert. • Sie haben Administrator-Rechte Betriebssystem • Microsoft® Windows® 10 • Microsoft® Windows® 10 Enterprise 2021 LTSC • Microsoft® Windows® Server 2019 • Microsoft® Windows® Server 2022 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 74 7. Schließen Sie Microsoft Edge und öffnen Sie Microsoft Edge anschließend wieder. Das Sicherheitszertifikat ist installiert und "maxView Storage Manager" ist eingerichtet. Die Benutzungsoberfläche von "maxView Storage Manager" steht nun in Microsoft Edge zur Verfügung. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 75 Lüfters der optionalen Grafikkarte • Die Temperaturschwellen sind für die einzelnen Tem • Temperaturalarm wird ausgegeben. peraturfühler festgelegt. • Mit SIMATIC IPC DiagBase oder SIMATIC IPC DiagMonitor werden bei Überschreiten der Tempe raturschwellen Aktionen ausgelöst. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 76 "Normal", "OK", "Degraded", error "Rebuild", rebuilding ACHTUNG Lüfterüberwachung eingeschränkt Die einfache Stromversorgung (850 W) meldet keinen Lüfterfehler. Bei Ausfall oder Defekt des Lüfters wird kein Lüfteralarm ausgegeben. Das Gerät schaltet sich zum Schutz vor Überhitzung automatisch ab. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 77 Falls Sie Ihr Gerät mit einem Microsoft® Windows® Betriebssystem bestellt haben, ist die Überwachungssoftware SIMATIC IPC DiagBase installiert. Informationen zur Software und zur Dokumentation von SIMATIC IPC DiagBase finden Sie unter: • SIMATIC IPC DiagBase (https://support.industry.siemens.com/cs/ww/de/view/109749690) • Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) 5.5.3 SIMATIC IPC DiagMonitor Die Überwachungssoftware SIMATIC IPC DiagMonitor kann optional bestellt werden.
Seite 78 Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11). Software für die Fernwartung des Geräts Informationen zur Software für die Fernwartung des Geräts und deren Dokumentation finden Sie unter: • SIMATIC IPC Remote Manager (Seite 79) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 79 • Beachten Sie unbedingt die jeweilige Importbeschränkung des Landes, in dem das Gerät betrieben wird. Trusted Platform Module aktivieren Informationen zur Aktivierung des Trusted Platform Module finden Sie in der ausführlichen Firmware/BIOS-Beschreibung, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 80 Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. Voraussetzung • Die Fronttür ist geöffnet, siehe "Fronttür öffnen (Seite 58)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 56)". • Alle Anschlusskabel sind abgezogen. • Schraubendreher T10 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 81 Erweiterungskarten, die den folgenden Normen entsprechen, werden unterstützt: • PCI; Rev 2.3 Erweiterungskarten mit 3,3 V und 5 V Versorgungsspannung können betrieben werden • PCIe; Gen. 1, Gen. 2, Gen. 3 Siehe auch Steckplätze für Erweiterungskarten auf der Busplatine (Seite 164) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 82 Voraussetzung • Sie kennen die Informationen zu den Erweiterungskarten und den Bedingungen beim Einsatz von Erweiterungskarten, siehe "Verwendbare Erweiterungskarten (Seite 81)". • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 83 Sie diese in die gegenüberliegende Bohrung ein. Wenn Sie eine Low-Profile-Erweiterungskarte einbauen, benutzen Sie für die Befestigung den längeren Kartenniederhalter (im Lieferumfang enthalten). 9. Fixieren Sie die Kabel mit dem ③ Kabelhalter 10. Schließen Sie das Gerät. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 84 ② Schraube der Erweiterungskarte, die Sie ausbauen möchten. 4. Ziehen Sie die Erweiterungskarte ③ aus dem Steckplatz 5. Wenn Sie keine neue Erweiterungskarte einbauen, montieren Sie das zum Steckplatz zugehörige Slotblech mit der ② Schraube SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 85 • Speichermodule mit ECC sind nur in Verbindung mit dem Xeon-Prozessor nutzbar. • Bei Betriebsstörungen kann es ausreichen, ein oder zwei Speichermodule auszubauen oder ein Speichermodul mit geringerer Kapazität einzusetzen, damit der physikalische Speicherausbau auf der Grundplatine und der reservierte Speicher der Erweiterungskarte sich nicht überlappen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 86 Nehmen Sie das Speichermodul aus dem Steckplatz. 3. Schließen Sie das Gerät. Anzeige einer geänderten Speicherplatzbestückung Eine geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von "Base- and Extended Memory" angezeigt. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 87 5. Drücken Sie auf beiden Seiten des Speichermoduls gleichmäßig, um ein Verkanten zu vermeiden, bis die beiden Arretierungen hörbar einrasten. Das Speichermodul ist korrekt eingesetzt, wenn über die gesamte Länge des Moduls gleichmäßig weniger als 1 mm der Goldkontakte zu sehen ist. 6. Schließen Sie das Gerät. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 88 1. Schrauben Sie die Führungsschiene des Niederhalters wie im Bild gekennzeichnet im Gehäuse fest. 2. Schließen Sie den USB-Stick an. 3. Schieben Sie den Niederhalter in Richtung USB-Stick. 4. Fixieren Sie den Niederhalter, in dem Sie die Schraube auf der Führungsschiene zu drehen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 89 "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Grafikkarte ausbauen Informationen zum Ausbau der Grafikkarte finden Sie unter "Erweiterungskarte ausbauen (Seite 84)". Grafikkarte einbauen Informationen zum Einbau der Grafikkarte finden Sie unter "Erweiterungskarte einbauen (Seite 82)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 90 Laufwerke eingebaut sind. Laufwerkstyp "SATA, ④ SATA-Enterprise und SAS-Enterprise" ist möglich ⑤ Zusätzliches Laufwerk an der rechten Seitenwand auf Laufwerksträgerplatte montiert. Laufwerkstyp "SATA, ⑥ SATA-Enterprise" ist möglich Umgebungstemperatur 0 - 40 °C Laufwerkskonfiguration Mode Non-RAID-System RAID1-System SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 91 Die folgenden Darstellungen geben Ihnen einen Überblick über die Einbaumöglichkeiten für Laufwerke. Laufwerk im Wechseleinschub ① über 5,25"-Adapter Laufwerk im Wechseleinschub ② Lüfter am Laufwerkshalter Typ ③ A. Der Lüfter ist nur notwendig, wenn mehr als zwei Laufwerke eingebaut sind. ④ Laufwerkstyp "SATA" ist möglich SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 92 Wenn Sie das Laufwerk herausnehmen, während Daten darauf geschrieben werden, kann das Laufwerk beschädigt und Daten zerstört werden. • Nehmen Sie den Wechseleinschub nur bei inaktivem Laufwerk aus dem Gerät, siehe hierzu "Betriebsanzeigen am Wechseleinschub für Laufwerke (Seite 28)". • Beachten Sie die EGB-Richtlinien. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 93 Die linke Abbildung zeigt als Laufwerk eine HDD, die rechte Abbildung eine SSD. 6. Setzen Sie das neue Laufwerk vorsichtig in den Wechseleinschub ein. Achten Sie darauf, dass Sie die Kontakte des Laufwerks dabei nicht berühren. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 94 • Ein Original-Ersatzteil, d. h. ein für dieses Gerät zugelassenes 5,25"-Adaptermodul, siehe Hinweise unter "Zubehör Hardware (Seite 29)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 56)". • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 95 3. Schieben Sie das 5,25"-Adaptermodul für Wechseleinschübe von vorne in den Laufwerkshalter. 4. Schließen Sie die Datenleitungen an die gewünschten Stecker der Grundplatine bzw. des Hardware-RAID-Controllers und an das Adaptermodul an. 5. Schließen Sie die Stromversorgung an. 6. Schließen Sie das Gerät. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 96 • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". Vorgehensweise 1. Drücken Sie im Inneren des Geräts die Verriegelungen ① ② der Abdeckung zusammen und halten Sie diese gedrückt. 2. Schieben Sie die Verriegelungen in Pfeilrichtung nach vorn. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 97 Kontrollieren Sie dabei Folgendes: – Die Rückwandplatine liegt im Laufwerkshalter hinten eben an. – Alle Zentrieröffnungen ⑤ der Rückwandplatine liegen in den Zentrierstiften. – Die Rückwandplatine ist oben hinter den Rastnasen ⑥ eingerastet. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 98 • Ein Original-Ersatzteil, d. h. ein für dieses Gerät zugelassene Rückwandplatine, siehe Hinweise unter "Zubehör Hardware (Seite 29)". • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 56)". • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 99 Sie auf den Auswerfer 3. Lösen Sie die entriegelte Rückwandplatine ④ durch Drehen nach oben aus den Halterungen und nehmen Sie sie aus dem Laufwerkshalter. Siehe auch Rückwandplatine für Wechseleinschub einbauen (Seite 96) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 100 • 10 ... 58 Hz: 0,075 mm • 58 ... 500 Hz: 5 m/s Über 500 Hz sind keine Schwingungen zulässig. Zusätzliches Laufwerk an ③ der Seitenwand auf Laufwerksträgerplatte montiert Laufwerkstyp "SATA, ④ SATA-Enterprise" ist möglich SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 101 Die Einschränkungen gelten nicht für den Einsatz von SSD. Die maximal zulässige Verlustleistung der Erweiterungskarten beträgt 80 W. Sie können im Laufwerkshalter Typ B an verschiedenen Einbauplätzen folgende Laufwerke einbauen. Informationen zu den Einbauplätzen finden Sie unter: • Laufwerkshalter Typ B (Seite 18) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 102 • 10 ... 58 Hz: 0,045 mm • 58 ... 300 Hz: 3 m/s Umgebungstemperatur 0 - 50 °C Laufwerkskonfiguration Mode Non-RAID-System RAID1-System RAID5-System RAID1-System mit Hot-Spare-Laufwerk RAID5-System mit Hot-Spare-Laufwerk Maximale Anzahl Laufwerke pro Laufwerkstyp SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 103 • Falls kein RAID-System vorhanden: Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 56)". • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". • Bei Wechsel einer HDD: Schraubendreher T10 • Bei Wechsel einer SSD: Schraubendreher T8 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 104 3. Nehmen Sie den linken und rechten Laufwerk-Montageriegel ② sowie die ③ Laufwerksblende vom Laufwerk ab. Hinweis: Die Laufwerk-Montageriegel sind mit "L" und "R" beschriftet und müssen genauso wieder "links" und "rechts" angebaut werden, siehe entsprechende Kennzeichnung auf der ③ Laufwerksblende SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 105 . Achten Sie darauf, dass das neue Laufwerk nach oben zeigt. 6. Befestigen Sie das neue Laufwerk mit 4 Schrauben ④ . Beginnen Sie an der Bohrung, die auf dem Laufwerksträger mit "1" gekennzeichnet ist. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 106 Stifte in die Öffnungen greifen. 10. Schieben Sie links und rechts gleichmäßig den Laufwerksträger vollständig ein, bis er hinten im Laufwerkshalter hörbar einrastet. 11. Stecken Sie die Stromversorgungs- und Datenleitungen an das Laufwerk. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 107 • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". • Schraubendreher T10 Vorgehensweise 1. Entriegeln Sie die Laufwerk-Montageriegel mitsamt der Blindblende durch seitliches ① Drücken gegen die Flächen und schieben Sie die Laufwerk-Montageriegel in Pfeilrichtung nach vorn aus dem Gerät. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 108 • Ein Original-Ersatzteil, d. h. eine für dieses Gerät zugelassene Laufwerksträgerplatte mit einem entsprechenden Laufwerk. • Das Gerät ist vollständig von der Netzspannung getrennt, siehe "Gerät ausschalten (Seite 56)". • Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter "Gerät öffnen (Seite 80)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 109 Die SATA-Anschlüsse liegen dabei jeweils oben 3. Schließen Sie die Datenleitungen an die gewünschten Stecker der Grundplatine und am ③ Laufwerk (Position ) an. 4. Schließen Sie die Stromversorgung an. 5. Schließen Sie das Gerät. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 110 • M.2 NVMe SSDs Key M mit einer Länge bis zu 110 mm • PCIe-Adapterkarte • Kreuzschlitzschraubendreher P1 Vorgehensweise 1. Stecken Sie die M.2 NVMe SSD leicht schräg von oben (siehe Bild) in die dafür vorgesehene Direktsteckerbuchse der PCIe-Adapterkarte. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 111 Schraube auf der PCIe-Adapterkarte. 3. Bauen Sie die PCIe-Adapterkarte an den entsprechenden Steckplatz auf der Busplatine ein. – Beachten Sie die Hinweise unter "Steckplätze für Erweiterungskarten auf der Busplatine (Seite 164)" und "Erweiterungskarte einbauen (Seite 82)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 112 Smart-Status überwacht. Sobald der Smart-Statusdes Datenträgers auf "Not-OK" geht, erfolgt eine Meldung bei SIMATIC DiagBase bzw. SIMATIC DiagMonitor oder auch beim Systemstart des Geräts. Zu diesem Zeitpunkt sollte eine Datensicherung durchgeführt und das Laufwerk getauscht werden. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 113 2. Setzen Sie die neue Filtermatte in die Lüfterabdeckung ein. Diese ist nur lose in die Lüfterabdeckung eingelegt. Achten Sie beim Einlegen der Filtermatte auf gleichmäßige Ablage in der Lüfterabdeckung. 3. Setzen Sie die Lüfterabdeckung wieder ein. Siehe auch Wartungsintervalle (Seite 112) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 114 Vorgehensweise Lüfterabdeckung 1. Öffnen Sie die Fronttür mindestens um einem Winkel von ca. 45° 2. Greifen Sie in die Griffmulde der ① Lüfterabdeckung 3. Schwenken Sie die Lüfterabdeckung in Pfeilrichtung auf und nehmen Sie sie ab. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 115 3. Legen Sie den Lüfterträger mit den Öffnungen nach unten direkt vor dem Gerät ab (Lüfter ist oben). 4. Drücken Sie am kleinen Lüfterkabelstecker ② auf den Clip und ziehen Sie den Stecker vom größeren Adapterstecker ab. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 116 9. Setzen Sie dann den neuen Lüfter dann auf den Lüfterträger. ⑦ Orientieren Sie sich dabei an den markierten Stellen: Aussparung im Lüfterträger ⑥ Halter für Adapterstecker 10. Rasten Sie den Lüfter an den Rasthaken des Lüfterträgers ④ ein. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 117 • Ein Original-Ersatzteil, d. h. ein Lüfter gleichen Typs. Vorgehensweise 1. Lösen Sie das Lüfterkabel von der Grundplatine. 2. Drücken Sie am Lüfterhalter die obere und untere Verriegelung ① zusammen und nehmen Sie den Lüfterhalter vom Laufwerkshalter ab. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 118 • Ersetzen Sie die Lithium-Batterie nur durch identische oder vom Hersteller empfohlene Typen. • Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100 °C erwärmen und vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 119 2. Ziehen Sie die Batterie aus dem Sockel. 3. Drücken Sie die neue Batterie mit leichtem Druck in den Sockel. 4. Schließen Sie das Gerät. 5. Überprüfen Sie die Firmware-Einstellungen. Siehe auch Zubehör Hardware (Seite 29) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 120 7. Stecken Sie die Leitungen an den Laufwerken und der Grundplatine. 8. Befestigen Sie die Stromversorgungsleitungen mit Kabelbindern wieder im Gehäuse. 9. Schließen Sie das Gerät. 10. Überprüfen Sie den sicheren Zustand des Geräts. 11. Schalten Sie die Stromversorgung ein. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 121 7. Stecken Sie den Netzstecker wieder in die Buchse des neu eingesetzten Moduls ③ 8. Überprüfen Sie den sicheren Zustand des Geräts. 9. Schalten Sie das Modul wieder am Ein-Aus-Schalter ② ein (Betriebsanzeige oben am Modul leuchtet grün). SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 122 1. Entfernen Sie den Kabelbinder, der die Stromversorgungsleitungen im Gehäuse fixiert. 2. Ziehen Sie die Leitungen von den Laufwerken und von der Grundplatine ab. 3. Drehen Sie innen im Gerätegehäuse die gekennzeichnete Schraube ① heraus. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 123 5. Ziehen Sie das Gehäuse der redundanten Stromversorgung nach hinten aus dem Gerät heraus. 6. Bauen Sie das neue Gehäuse ein und befestigen Sie dieses an den entsprechenden Stellen. 7. Setzen Sie die beiden Module der redundanten Stromversorgung wieder ein und schließen Sie das Gerät. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 124 Busplatine ab. 3. Entfernen Sie die im Bild gekennzeichneten Schrauben. 4. Ziehen Sie die Busplatine von der Grundplatine ab. Vorgehensweise - Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge vor. Siehe auch Busplatine (Seite 164) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 125 5. Setzen Sie den neuen Prozessor auf den Sockel. Beachten Sie bei der Positionierung den gekennzeichneten Pfeil auf dem Prozessor. 6. Verriegeln Sie den Prozessor. 7. Bauen Sie den Kühlkörper des Prozessors wieder ein. 8. Bauen Sie die Busplatine wieder ein. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 126 – Kühlkörper des Prozessors – Busplatine – Erweiterungskarten, siehe "Erweiterungskarte einbauen (Seite 82)". 10. Aktualisieren Sie die Firmware-Einstellungen passend zur Version der Grundplatine. Beachten Sie bei der Aktualisierung, ob Sie ein Gerät mit oder ohne RAID-System betreiben. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 127 Auslieferungszustand finden Sie in der "Firmware/BIOS-Beschreibung (https://support.industry.siemens.com/cs/ww/de/view/109760621)". HINWEIS Sollte Ihr IPC nicht mehr booten, z. B. durch Absturz während eines BIOS-Update, wenden Sie sich an Ihren SIEMENS-Ansprechpartner vor Ort. Informationen zu "BIOS-Recovery" und "ME-Update" finden Sie unter "Belegung der internen Schnittstellen (Seite 155)". SIMATIC IPC847E...
Seite 128 Zur Datensicherung unter Windows® empfehlen wir die Software "SIMATIC IPC Image & Partition Creator", die ab Version 3.5.3 die Hardware des Geräts unterstützt. Image & Partition Creator Ausführliche Informationen zu dieser Software finden Sie unter: "SIMATIC IPC Image & Partiti on Creator (https://support.industry.siemens.com/cs/ww/de/view/21766418)". Siehe auch Technische Daten der Betriebssysteme (Seite 142) Recycling und Entsorgung Die in dieser Betriebsanleitung beschriebenen Geräte sind aufgrund ihrer schadstoffarmen...
Seite 129 Anlauf 25°C (Kaltstart): 115 - 230 V ≤ 180 A Redundante Stromversorgung: • Dauerstrom bei 100 V: ≤ 5 A • Dauerstrom bei 230 V: ≤ 2,5 A • bei Anlauf ≤ 80 A für 3,6 ms für jedes Modul SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 130 IP 41 (Front) bei geschlossener Fronttür • IP 20 an der Rückseite nach EN 60529 Staubschutz Bei geschlossener Fronttür Filterklasse G2 EN 779; Partikel > 0,5 mm werden zu 99 % zurückgehalten Sicherheit Schutzklasse Schutzklasse I gemäß IEC 61140 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 131 11 A 0,1 A 2,0 A einfache Stromversorgung (400 W) Einzelströme AC max. zulässig; 20 A 35 A 70 A 0,3 A 3 A einfache Stromversorgung (850 W) Abhängig von der gewählten Geräteausstattung 2,5 A für 10 Sekunden in Summe sind 200 W erlaubt SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 132 0,16 A 36,3 W SATA/SAS Type Enterprise 1 × SSD 2,5"-Laufwerk SATA 0,02 A 3,6 W 1 x M.2 NVMe SSD 0,03 A 5,9 W Triple Head Grafikkarte 0,14 A 32,8 W Hardware RAID Controller 0,07 A 15 W SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 133 • ab 50° C: 90 % von 850 W, (Derating 2 % / K) • ab 60° C: 70 % von 850 W, (Derating 1 % / K) • ab 70° C: kein Betrieb zulässig SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 134 +5 %, –3 % Die Summenleistung der Spannungen +5 V und +3,3 V muss ≤ 100 W sein. Der Summenstrom der Spannung +12 V muss ≤ 25 A sein. Die Summenleistung aller Spannungen beträgt maximal 350 W. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 135 Höhe von –1000 m bis 3500 m Mechanische Umgebungsbedingungen Schwingen (Vibration) Geprüft nach IEC 60068-2-6; 10 Zyklen 3 Betrieb 10 bis 58 Hz: 0,0375 mm, 58 bis 500 Hz: 4,9 m/s2 Lagerung/Transport 5 bis 8,51 Hz; Amplitude 3,5 mm; 8,51 bis 500 Hz: 9,8 m/s2 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 136 6C/6T, 3,0 (4,1) GHz, 9 MB Cache, iAMT ® • Intel Core™ i7-8700 6C/12T, 3,2 (4,6) GHz, 12 MB Cache, iAMT • Intel ® Xeon ® Processor E-2176G 6C/12T, 3,7 (4,7) GHz, 12 MB Cache, iAMT * Hauptspeicher Interface 2400 MT/s SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 137 2 × PCIe x16 (4 lane, über PCIe-Switch); Gen 3.0** • 2 x PCIe x4 (1 lane); Gen 3.0** * PCIe-Bus der CPU ** PCIe-Bus des PCH Informationen hierzu siehe "Steckplätze für Erweiterungskarten auf der Busplatine (Seite 164)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 138 – 3x DisplayPort 4096 x 2160 bei 60 Hz; 32-Bit-Farbtiefe oder – 1x DisplayPort 5120 × 2880 bei 60 Hz; 32-Bit-Farbtiefe – DVI 1920 × 1200 bei 60 Hz; 32-Bit-Farbtiefe – VGA 2048 × 1536 bei 60 Hz; 32-Bit-Farbtiefe SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 139 • 3 x DisplayPort 5120 × 2880 bei 60 Hz; • 2 x DisplayPort 7680 x 4320 bei 60 Hz (pro Monitor werden 2 Anschlüsse der Grafikkarte belegt) • Farbtiefe 24 oder 36 Bit, Details siehe Herstellerangaben der Grafikkarte RTXA4000 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 140 Grafikkarte (aus Sicht des Geräteinneren) ein weiteres perforiertes Slotblech eingesetzt werden. HINWEIS Gefahr von Verbrennungen Für das Gerät ist das Lüfterprofil der Grafikkarte "Enhanced" zwingend erforderlich. Im Auslieferungszustand ist das Lüfterprofil der Grafikkarte auf "Enhanced mode" eingestellt und darf nicht verändert werden. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 141 Der Betrieb eines analogen Monitors ist über Adapterleitung möglich (optional). In Summe ≤ 3 A Die maximale Leitungslänge muss kleiner 3 m sein. AMT und Teaming sind an der Ethernet-Schnittstelle nicht gleichzeitig möglich. Siehe auch Maßbild des Geräts (Seite 143) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 142 In folgender Tabelle ist die Partitionierung für Datenträger ≥ 200 GB im GPT-Mode aufgelistet: Partition Name Größe Dateisystem Erste Boot 260 MB FAT32 Zweite 128 MB ohne Dritte System 160 GB NTFS, nicht komprimiert Vierte WinRE 500 MB NTFS, nicht komprimiert Fünfte Data Rest NTFS, nicht komprimiert SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 143 Maßbilder Maßbild des Geräts HINWEIS IEC 60297-3-100 Das System erfüllt die Anforderungen für 4HE laut IEC 60297-3-100. Vorderansicht und Draufsicht SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 144 Maßbilder 9.3 Maßbild der Erweiterungskarten 1) Oben bei senkrechtem Einbau. Alle Angaben in mm. Maßbild des Tower-Kit Vorderansicht und Draufsicht Maßbild der Erweiterungskarten ① L Länge Erweiterungskarte Gerät mit Standard-Gehäuse: 312 Alle Angaben in mm SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 145 111,94 mm 116,4 mm Unterkante der Erweiterungskarte bis Unterkante des Nieder halters DIM C 113,44 mm 117,9 mm Unterkante der Erweiterungskarte bis zum Niederhalterträger DIM D 123,54 mm 128,0 mm Unterkante der Erweiterungskarte bis Unterseite der Gerä teabdeckung SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 146 Maße der Teleskopschienen der Fa. Rittal Typ 3659 TS 3659.181 für 600 mm Schrank TS 3659.191 für 800 mm Schrank HINWEIS Bitte beachten Sie die Hinweise der Fa. Rittal und der Fa. Schroff in den entsprechenden Datenblättern und Spezifikationen. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 147 • 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHS-Richtlinie) EG-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: Zer tifikate Rack PC (http://support.automation.siemens.com/WW/view/de/10805674/134200). 10.2 ISO 9001-Zertifikat Das Qualitätssicherungssystem unseres gesamten Produktentstehungsprozesses (Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der ISO 9001.
Seite 148 Shielded Cables Shielded cables must be used with this equipment to maintain compliance with FCC regulations. Modifications Changes or modifications not expressly approved by the manufacturer could void the user’s authority to operate the equipment. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 149 (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Responsible party for Supplier's Declaration of Conformity Siemens Industry, Inc. Digital Factory - Factory Automation 5300 Triangle Parkway, Suite 100 Norcross, GA 30092 mail to: amps.automation@siemens.com...
Seite 150 This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. Siehe auch KC, Registration of Broadcasting and Communication Equipments, SIMATIC IPC847E (https://support.industry.siemens.com/cs/document/109764933/general-product-approval- kc?dti=0&lc=en-WW) SIMATIC IPC847E...
Seite 151 備考3. “－”係指該項限用物質為排除項目。 Note 3：The "−" indicates that the restricted substance corresponds to the exemption. 電池和蓄電池 WARNUNG 警告 — 置換可能影響安全防護的錯誤型式的電池（例：在某些鋰電池類型的情形下）； — 電池丢入火焰或烤箱中，或將電池作可能導致爆炸的機械擠壓或切割； — 電池置於可能導致爆炸或可燃性液體或氣體洩漏的高溫環境中；且 — 電池承受可能導致爆炸或可燃性液體或氣體洩漏的極度低氣壓。 Responsible party for Supplier's Decalation of Conformity / 供應商符合性聲明的責任方西門子股份有限公司 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 152 Normen und Zulassungen 10.12 BSMI (Taiwan) 臺北市11503南港區園區街3號8樓電子郵件信箱：Adscs.taiwan@siemens.com SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 153 Steckplätze für Speichermodule, interne und externe Schnittstellen, Flash-BIOS sowie die Pufferbatterie. Steckplätze für Speichermodule ① ② Prozessor ③ Steckplatz für Busplatine Pufferbatterie ④ Technische Merkmale der Grundplatine Die technischen Merkmale der Grundplatine finden Sie unter "Technische Daten der Grundplatine (Seite 136)". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 154 LAN 2 (X2 P1) SATA 0 (Port 0) LAN 3 (X3 P1) Betriebsanzeige an der Frontseite Ein-Aus-Taster Reset-Taster USB 3.1 USB 3.0 hinter der Fronttür (X60-X65) 2x Typ A 4x Typ A 2x Typ C SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 155 Typ JST B2B-PH-SM3-TB Power button Typ JST B2B-PH-SM3-TB PEG-Schnittstelle (PCIe Übergabeschnittstelle zwischen Gundplatine und X16-Buchse) Busplatine PCIe+Sondersignalschnittstelle (PCIe X16-Buchse) Hierzu ist ein spezieller USB-Sick erforderlich (nicht im Lieferumfang enthalten; wenden Sie sich an Ihren SIEMENS-Ansprechpartner vor Ort). SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 156 Power button Typ JST B2B-PH-SM3-TB ACHTUNG Sicherheitshinweise beachten Benutzen Sie diese Schnittstelle nur für Wartungszwecke. Beachten Sie unbedingt die Warnhinweise unter "Gerät öffnen (Seite 80)". Bezeichnung Bedeutung EXT_PWRBTN Eingang, 0 V-Pegel bedeutet Power button gedrückt Masse SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 157 Datenkanal USB2, bidirektional +Data Datenkanal USB2, bidirektional Reserviert + 5 V (abgesichert) oder Masse USB2 (USB 2.0 Kontakte) -Data Datenkanal USB2 +Data Datenkanal USB2 Masse B4, 5 offen Masse B7, 8 offen + 5 V (abgesichert) offen SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 158 Masse A.2.8 Lüfterschnittstelle Bezeichnung Bedeutung Masse +12 V abgesichert Tachosignal Eingang Überwachungssignal Ausgang Drehzahleinstellung A.2.9 Versorgung der Serial ATA-Laufwerke Bezeichnung Bedeutung +12 V Ausgang Spannungsversorgung Masse Masse +5 V Ausgang Spannungsversorgung +3,3 V Ausgang Spannungsversorgung SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 159 P3V3 AUX_3V P3V3 WAKE2 PCIE_RESET_L n.c. PCIE0_ECLK PCIEX16_TX_P(15) PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) PCIEX16_RX_N(14) PCIEX16_TX_P(13) PCIEX16_TX_N(13) PCIEX16_RX_P(13) PCIEX16_RX_N(13) PCIEX16_TX_P(12) PCIEX16_TX_N(12) PCIEX16_RX_P(12) n.c. PCIEX16_RX_N(12) SDVO_CTRLDATA n.c. PCIEX16_TX_P(11) n.c. PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 160 PCIEX16_RX_P(9) PCIEX16_RX_N(9) PCIEX16_TX_P(8) PCIEX16_TX_N(8) PCIEX16_RX_P(8) MCH_CFG_20 PCIEX16_RX_N(8) PCIEX16_TX_P(7) n.c. PCIEX16_TX_N(7) PCIEX16_RX_P(7) PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) PCIEX16_RX_P(4) PCIEX16_RX_N(4) PCIEX16_TX_P(3) PCIEX16_TX_N(3) PCIEX16_RX_P(3) PCIEX16_RX_N(3) PCIEX16_TX_P(2) PCIEX16_TX_N(2) PCIEX16_RX_P(2) PCIEX16_RX_N(2) PCIEX16_TX_P(1) PCIEX16_TX_N(1) PCIEX16_RX_P(1) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 161 PCI_INT_N(6) PCI_INT_N(5) PCI_INT_N(8) PCI_REQ_N(4) PCI_REQ_N(3) PCI_GNT_N(4) PCI_GNT_N(3) PCI0_PCLK AUX_3V PLT_RST_N_BUFF PCI1_PCLK PCI_GNT_N(1) PCI_REQ_N(1) PCI_GNT_N(2) PCI_REQ_N(2) PCI_AD(31) PCI_AD(30) PCI_AD(29) P3V3 PCI_AD(28) PCI_AD(27) PCI_AD(26) PCI_AD(25) P3V3 PCI_AD(24) PCI_CBE_N(3) n.c. PCI_AD(23) P3V3 PCI_AD(22) PCI_AD(21) PCI_AD(20) PCI_AD(19) P3V3 PCI_AD(18) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 162 P3V3 PCI_CBE_N(1) PCI_AD(15) PCI_AD(14) P3V3 PCI_AD(13) PCI_AD(12) PCI_AD(11) PCI_AD(10) PCI_AD(9) PCI_AD(8) PCI_CBE_N(0) PCI_AD(7) P3V3 P3V3 PCI_AD(6) PCI_AD(5) PCI_AD(4) PCI_AD(3) PCI_AD(2) PCI_AD(1) PCI_AD(0) PCIE_1X4X AUX_5V WAKE1 PLT_RST_N_PCIE4X PS_ON PS_PWRGD n.c. n.c. PCIE_TX_P(1) PCIE_TX_N(1) PCIE_RX_P(1) PCIE_RX_N(1) PCIE1_ECLK SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 163 IRQs von dem PCIe-Switch nicht benutzt, sondern es wird nur angezeigt, dass diese IRQs benutzt werden würden, wenn Baugruppen gesteckt wären. Der PCIe-Switch wird im Windows® Geräte Management als "PCI standard PCI-to-PCI bridge" angezeigt. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 164 Busplatine Slot Spezifikation ① • Rev. 2.3 ② • PCI-Bus primary • masterfähig ③ PCIe x16 ④ • Gen. 3 ⑤ • Aktive Lanes: 8 ⑥ • Rev. 2.3 ⑦ • PCI-Bus primary • masterfähig ⑧ ⑨ SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 165 Aktive Lanes: 16 PCIe x16 ⑤ • Gen. 3 ⑥ • Aktive Lanes: 1 PCIe x16 ⑦ • Gen. 3 ⑧ • Aktive Lanes: 4 ⑨ PCIe x4 ⑩ • Gen. 3 ⑪ • Aktive Lanes: 4 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 166 System in der endgültigen Konfiguration ermittelt werden. Unter Windows können die Ressourcen wie folgt eingesehen werden: 1. Drücken Sie gleichzeitig die "Windows®-Taste" und "R". 2. Geben Sie im Feld "Öffnen" den Befehl "msinfo32" ein. 3. Bestätigen Sie die Eingabe mit "OK". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 167 PIRQ A PIRQ C PIRQ C PIRQ B PIRQ A PIRQ D PIRQ C INT D PIRQ C PIRQ D PIRQ A PIRQ A PIRQ B PIRQ D PIRQ D PIRQ C PIRQ B PIRQ A PIRQ D SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 168 Gnt1 Gnt2 ID (A26) AD16 AD17 AD18 *Slot ist über PCIe-Gen3 PCIe2PCIe-Switch am PCH angeschlossen. Diese Slots unterstützen ausschließlich den Auto-Mode, d. h. gesteckte Baugruppen und PCe2PCIe-Switch handeln den PCIe-Typ Gen1, 2 oder 3 aus. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 169 USB 3.1 Type C X61, X63 USB3 Port 0, 1; USB2 Port 0, 1 Schnittstellenseite (5 V; 1,5 A bis 3,0 A; bis 10 Gbit/s) Ethernet 1, 2 und X4, X2, X3 RJ45 (bis 1 Gbit/s) SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 170 Systemressourcen oder evtl. vorhandene Konflikte können bei Windows® wie folgt eingesehen werden: 1. Drücken Sie gleichzeitig die "Windows®-Taste" und “R“. Das Dialogfeld "Ausführen" wird geöffnet. 2. Geben Sie im Feld "Öffnen" den Befehl "msinfo32" ein. 3. Bestätigen Sie die Eingabe mit "OK". SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 171 Programmable Interrupt Controller 0000 00F0 0000 00F0 Numeric data processor 0000 02F8 0000 02FF COM 2 0000 03F8 0000 03FF COM 1 0000 04D0 0000 04D1 Programmable Interrupt Controller 0000 0680 0000 069F Motherboard resources SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 172 Mögliche alternative (byte) Funktion 0000 0D00 0000 FFFF PCI Express Root Complex 0000 164E 0000 164F Motherboard resources 0000 1800 0000 18FE Motherboard resources 0000 1854 0000 1857 Motherboard resources 0000 2000 0000 20FE Motherboard resources SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 173 PCI-, PCIe-Karten und die onboard PCI-, PCIe-Geräte benötigen PCI Interrupt Lines. Diese Interrupt Lines sind sharable und Plug and Play fähig. D. h. es können sich mehrere Geräte einen Interrupt teilen. Die Interruptzuweisung erfolgt automatisch. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 174 Die folgende Tabelle zeigt den Zusammenhang zwischen der Gehäusebeschriftung der Erweiterungssteckplätze des IPC und der Bezeichnung, die bei der Zuweisung von Schnittstellen zu Software im TIA Portal verwendet wird. Gehäusebeschriftung TIA Portal X100 X101 X102 X103 X104 X105 X106 X107 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 175 Hardwarebeschreibung A.6 Zuweisung von Erweiterungsschnittstellen zur Software im TIA Portal (CP assignment) Gehäusebeschriftung TIA Portal X108 X109 X110 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 176 Sie im Internet unter folgenden Adressen: • Technical Support (https://support.industry.siemens.com/cs/de/de/) • Formular für einen Support-Request (https://www.siemens.de/automation/support- request) • After Sales Information System SIMATIC IPC/PG (https://www.siemens.de/asis) • Gesamtdokumentation SIMATIC (https://www.siemens.de/simatic-tech-doku-portal) • Ihr Ansprechpartner vor Ort (https://www.automation.siemens.com/aspa_app) • Trainingscenter (https://siemens.de/sitrain) • Industry Mall (https://mall.industry.siemens.com)
Seite 177 USB 2.0/3.0 deaktiviert ist Betriebssystem unterstützt nicht die • Aktivieren Sie in der Firmware (BIOS) unter USB‑Schnittstellen "Advanced > USB Configuration" den die Firmware-Einstellung "Legacy USB Support". • Für andere Geräte brauchen Sie USB-Gerätetreiber für das gewünschte Betriebssystem. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 178 ® • The Intel Storage Console was unable to load a page for the following reason: – A plug-in did not provide a page for the selected device – A plug-in failed to load SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 179 Abweichende Steckerbelegung Wenn der Fehler nicht mehr auftritt, war die ver wendete Erweiterungskarte Ursache der Störung. Ersetzen Sie diese durch eine Siemens-Erweite rungskarte oder stimmen Sie sich mit dem Liefe ranten der Erweiterungskarte ab. Wenn das Gerät weiterhin abstürzt, wenden Sie sich an den technischen Kundendienst Unzureichende Leistung einer exter...
Seite 180 Achtung, Funkeinrichtung Schloss ist geöffnet Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Gefährde Warnung vor heißer Oberfläche te Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzialtren nung Ein-Aus-Taster, ohne Potenzialtrennung SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 181 Anschluss für den Schutzleiter PS/2-Tastatur-Schnittstelle Anschluss für Funktionserdung (Poten Multimedia Card Reader zialausgleichsleitung) DisplayPort-Schnittstelle Smart Card Reader DVI-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen für Line Out den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 182 Kennzeichen und Symbole C.5 Schnittstellen Symbol Bedeutung Symbol Bedeutung USB-Schnittstelle Universal Audio Jack USB 2.0 HiSpeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle USB 3.1 SuperSpeedPlus-Schnittstelle SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 183 Qualitätsmanagement mBH DVI / DVI-D Digital Visual Interface Digitale Display-Schnittstelle ohne VGA-si gnale DVI-I Digital Visual Interface Digitale Display-Schnittstelle mit digitalen und VGA-Signalen Extended Capability Port Erweiterte Parallelschnittstelle Extensible Firmware Interface Elektrostatisch gefährdete Bauteile Europa Norm SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 184 Simple Network Management Protocol Netzwerk-Protokoll Solid State Drive Trusted Platform Module UEFI Unified Extensible Firmware Interface Underwriters Laboratories Inc. US-Organisation für Tests und Zertifizie rungen nach eigenen oder binationalen (mit CSA / Canada) Normen. Universal Serial Bus SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 185 D.1 Abkürzungen Abkürzung Begriff Bedeutung V.24 Durch die ITU-T genormte Empfehlung zur Datenübertragung über serielle Schnitt stellen. Positive Versorgungsspannung von inte grierten Schaltungen Video Graphics Array Videoadapter nach Industriestandard Watchdog Programmierüberwachung mit Fehlerer kennung und -meldung. SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 186 Ausgangsspannung, 133 Erstinbetriebnahme, 55 Einfache Stromversorgung (400 W) herunterfahren, 56 Buchse für Netzstecker, 22 installiert bei Auslieferung, 142 Einfache Stromversorgung (850 W) Brandschutzgehäuse, 36 Buchse für Netzstecker, 22 Busplatine Einfache Stromversorung (AC) ausbauen, 124 wechseln, 120 Aufbau, 164 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 187 117 Geräterückseite, 19 Gerät öffnen, 81 KC Mark (Korea), 150 Grafik-Controller, 138 Kennzeichen Grafikkarte, 138, 138 EG-Konformitätserklärung, 147 Kopfhörer Grafikspeicher, 138 anschließen, 51 Grundplatine Korea wechseln, 126 KC Mark, 150 Korean Certification , 150 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 188 Laufwerk anzeigen, 64 prüfen, 42 Neues Laufwerk automatisch einbinden, 64 Lizenzvereinbarungen Neues Laufwerk manuell einbinden, 65 Software-Lizenzvereinbarungen, 148 Neues Laufwerk manuell einbinden, 66 Lüfter, 113, 115, 117 Lüfterabdeckung Frontlüfter, 16 abnehmen, 114 Maßbild Erweiterungskarte, 145 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 189 Schnittstellen Technische Daten (Grundkonfiguration), 142 an der Geräterückseite, 20 TPM, 79 an der Gerätefront, 21 Transport, 35 Schutzart, 130 Trusted Platform Module, 79 Schutzklasse, 130 Typschild, 43 schwingungsgedämpfter Laufwerkshalter, 18 SCSI-Schnittstelle, 156, 156 Überwachnungssoftware, 77 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...
Seite 190 Zertifikate und Zulassungen ISO 9001, 147 Software-Lizenzvereinbarungen, 148 FCC Rules (USA), 148 ICES Compliance (Canada), 149 RCM (Australia/New Zealand), 149 EAC, 149 KC Mark (Korea), 150 Zubehör Hardware, 29 Software , 31 Zugentlastung, 54 Zulassungen, 37 SIMATIC IPC847E Betriebsanleitung, 06/2023, A5E43920347-AB...

Siemens SIMATIC IPC847E Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC IPC847E

Inhaltszusammenfassung für Siemens SIMATIC IPC847E
