9.9 Technische Daten der Anschlüsse
9.9.1 Technische Daten der Anschlüsse am Gerät
Beachten Sie den Hinweis unter "Gültigkeit der technischen Daten (Seite 124)".
Hinweis
Detaillierte Informationen zur Lage der Anschlüsse finden Sie unter "Anschlüsse am Gerät
(Seite 23)".

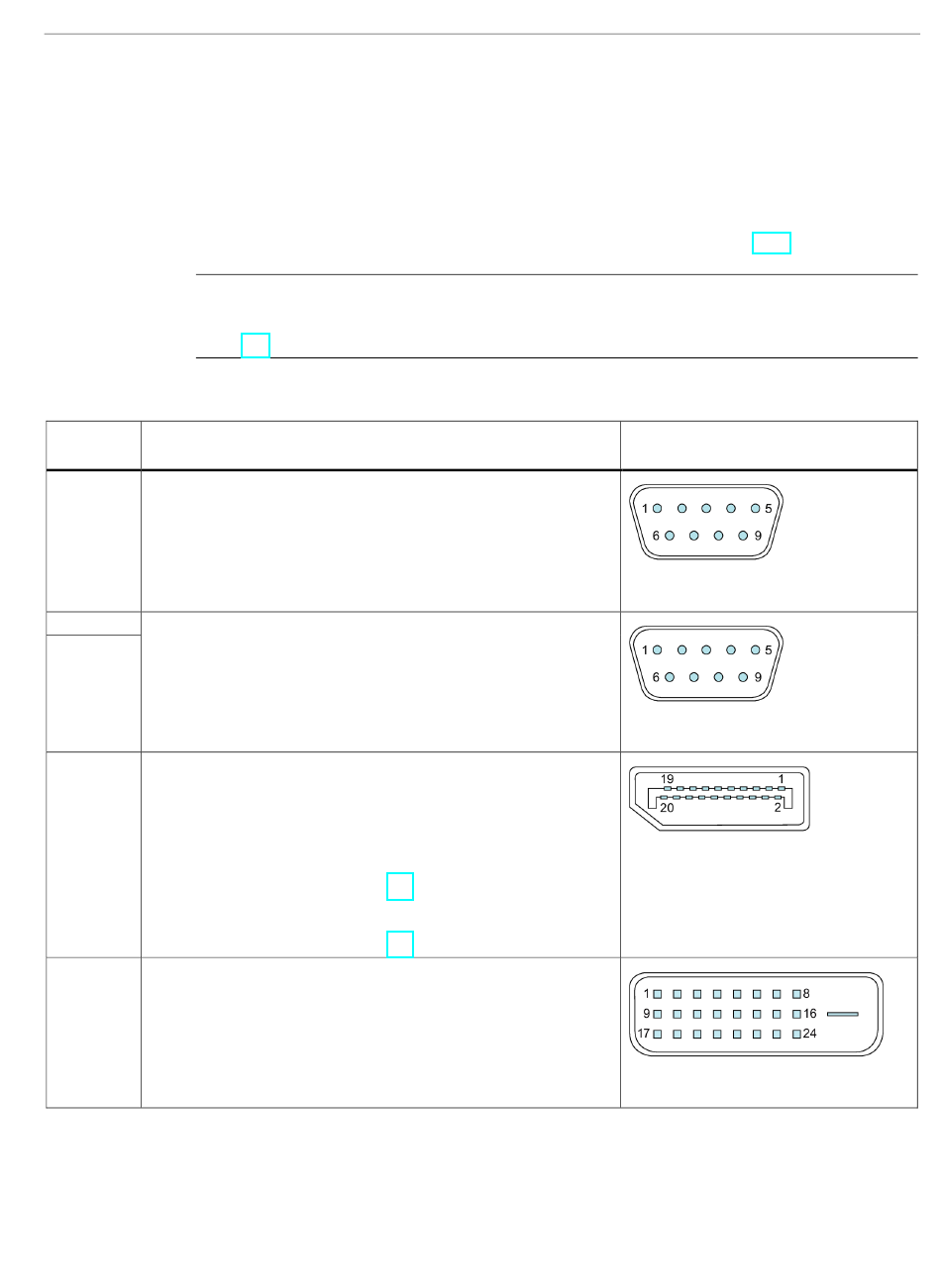

Anschluss- Beschreibung
buchse
COM1 COM:
• Serielle Schnittstelle (RS232/422/485)
• D-Sub-Buchse
• V.24
COM2 COM:
COM3
• Serielle Schnittstelle (Standard: RS-232)
• D-Sub-Buchse
• V.24
DP DisplayPort (Beschriftung am Gerät: DPP)
Der Betrieb eines analogen Monitors ist über Adapterleitung mög-
lich (optional).
• Anschluss für Monitore mit DisplayPort-Stecker
• Anschluss für Monitore mit VGA-Stecker über DP-VGA-Adapter,
siehe Zubehör Hardware (Seite 32)
• Anschluss für Monitore mit DVI-Stecker über DP-DVI-D-Adapter,
siehe Zubehör Hardware (Seite 32)
DVI-D DVI-D:
• Anschluss für Monitore mit DVI--D-Stecker
Monitore mit DVI-D-Stecker können auch an der DPP-
Anschlussbuchse mittels eines Adapters angeschlossen werden.
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
Technische Daten
9.9 Technische Daten der Anschlüsse
Belegung
9-polig
(±12 V)
9-polig
(±12 V)
20-polig
(3,3 V; 500 mA)
24-polig
(5 V; 500 mA)
