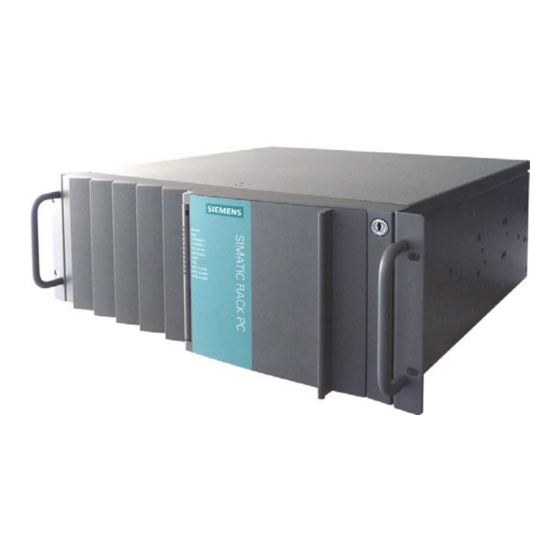

SIMATIC IPC847C
SIMATIC
Industrie PC
SIMATIC IPC847C
Getting Started
06/2011
A5E02669189-03
___________________
Einleitung
___________________
Beschreibung
___________________
Einsatzplanung
___________________
Einbauen
___________________
Anschließen
___________________
Inbetriebnehmen
___________________
Troubleshooting
___________________
Maßbilder
___________________
Anhang
1
2
3
4
5
6
7
8
A
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Siemens SIMATIC IPC847C
Inhaltszusammenfassung für Siemens SIMATIC IPC847C
- Seite 1 ___________________ SIMATIC IPC847C Einleitung ___________________ Beschreibung ___________________ Einsatzplanung SIMATIC ___________________ Einbauen Industrie PC ___________________ SIMATIC IPC847C Anschließen ___________________ Inbetriebnehmen Getting Started ___________________ Troubleshooting ___________________ Maßbilder ___________________ Anhang 06/2011 A5E02669189-03...
-
Seite 2: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Troubleshooting ............................27 Allgemeines Troubleshooting.......................27 Troubleshooting RAID........................29 Maßbilder..............................30 Maßbild des Geräts........................30 Maßbild für die Verwendung von Teleskopschienen..............31 Anhang ..............................32 Richtlinien und Erklärungen ......................32 Zertifikate und Zulassungen......................33 Service und Support ........................34 Index................................ 35 SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 4: Einleitung
Dieses Getting Started enthält Anweisungen und Informationen, die Sie für die Inbetriebnahme und die Nutzung des SIMATIC IPC847C benötigen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC IPC847C und beschreibt den Lieferzustand ab Mai 2010. Betriebsanleitung SIMATIC IPC847C Die Betriebsanleitung finden Sie auf der mitgelieferten DVD "Documentation and Drivers". -
Seite 5: Beschreibung
Abschließbare Fronttür, die Schutz bietet gegen unbefugten Zugriff. Halten Sie die Fronttür im Normalbetrieb geschlossen. Rückansicht des Geräts (Beispiel) Beschreibung ① Laufwerkslüfter hinten ② Module der redundanten Stromversorgung (optional) ③ Erweiterungssteckplätze ④ Anschlusselemente ⑤ Netzanschluss der redundanten Stromversorgungsmodule SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 6: 2.2 Bedienelemente
Der PC startet neu (Kaltstart). ③ Ein/Aus-Schalter (einfache Stromversorgung) Zum Verbinden des Geräts mit dem Netz. Abhängig von dem BIOS-Eintrag "After Power Failure" schaltet sich der PC automatisch ein. ① Anderenfalls muss der Ein-/Aus-Taster der Front betätigt werden. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 7: Anschlusselemente
Failure" schaltet sich der PC automatisch ein. ① Anderenfalls muss der Ein-/Aus-Taster der Front betätigt werden. ④ Quittiertaster der Redundanten Stromversorgung Durch Drücken des Tasters wird die akustische Fehlermeldung abgeschaltet. Anschlusselemente Schnittstellen Anordnung der Schnittstellen auf der Geräterückseite SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 8 ⑬ VGA-Anschluss des DP-Adapters ⑭ Display-Port-Anschluss des DP-Adapters an Dual-Head-Grafikkarte (optional) ⑮ Potenzialanschluss Anschluss für Potenzialausgleich Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
-
Seite 9: Stromversorgung
Stromversorgung des Geräts. Der zulässige Spannungsbereich beträgt AC 100 V bis AC 240 V. ⑯ Netzanschlussbuchse bei redundanter Stromversorgung des Geräts. Der zulässige Spannungsbereich beträgt AC 100 V bis AC 240 V. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 10: Betriebsanzeigen
Statusanzeige für keine Verbindung ETHERNET kein Datenverkehr GRÜN Datenverkehr PN Ι MPI/DP Statusanzeige für keine Verbindung (optional) Verbindung zur S7 kein Datenverkehr oder PROFIBUS PROFIBUS nicht bestückt GRÜN MPI/DP-Datenverkehr SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 11 Fehler im frühen BIOS Alle leuchten CPU ist nicht angelaufen leuchten Post Fehler im frühen POST Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
- Seite 12 Die zwei "virtuellen" CP 1616 LEDs sind nur in der SIMATIC-Software sichtbar und können via SNMP abgefragt werden. PROFINET Virtuelle LEDs CP ist aktiv STOP CP ist im Stoppzustand Blinkt Die Zustände "blinkt langsam" oder "blink schnell" gibt es nicht. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
-
Seite 13: Einsatzplanung
● Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. ● Bitte informieren Sie die Siemens AG zusätzlich mittels der beiliegenden SIMATIC IPC/PG Qualitätskontrollmeldung. Identifikationsdaten des Geräts notieren Anhand der Identifikationsdaten kann das Gerät im Reparaturfall oder bei einem Diebstahl... -
Seite 14: Geräteausstattung
COA Label Fertigungs-Nummer S VP ... Bestell-Nr. 6AGA114-1 ... Microsoft Windows Product Key Ethernet 1 Adresse Ethernet 2 Adresse CP 1616 onboard Layer 2 Geräteausstattung Informationen zur Geräteausstattung finden Sie auf der Innenseite der Fronttür. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 15: Umgebungs- Und Umweltbedingungen
Schützen Sie das Gerät vor unberechtigtem Zugriff durch eine abschließbare und ausreichende gesicherte Fronttür. VORSICHT Elektrostatische gefährdete Bauelemente Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden. Beachten Sie vor dem Öffnen der Fronttür die Richtlinien für elektrostatisch gefährdete Bauelemente (EGB-Richtlinien). SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 16: Einbauen
● Toweraufstellung: dafür können Sie ein Tower Kit separat bestellen (nicht in allen Ländern erhältlich) ● Montage mit Teleskopschienen Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem Schrank oder Rack gezogen werden. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 17: Technische Daten Der Teleskopschienen
Hinweise des Schranklieferanten. Technische Daten der Teleskopschienen Tabelle 4- 1 Traglast pro Paar Mindestens 23 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 18: Anschließen
Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker sollte gesteckt sein. Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 19: Stromversorgung Anschließen
PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 20 Schließen Sie die Netzanschlussleitung an ① der Buchse Stecken Sie den Stecker der Netzanschlussleitung in die Steckdose. ② Schalten Sie den EIN/-AUS-Schalter ein. Die Power-LED an der Frontseite des PCs leuchtet gelb (Standby). SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
-
Seite 21: Anschließen An Redundante Stromversorgung
Modul defekt ist, ertönt ein Warnsignal. ④ Durch Drücken der Taster erlischt das Warnsignal! Außerdem wird der Status durch die SIMATIC-Überwachungssoftware, wenn aktiv, angezeigt und gemeldet. Den akustischen Alarm können Sie in der SIMATIC-Überwachungssoftware stumm schalten. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 22: Potentialausgleich
Netzwerkkabel vom Gerät zu verhindern. Pro Schnittstelle wird ein Kabelbinder benötigt (nicht im Lieferumfang enthalten). Für die Befestigung der Zugentlastung benötigen Sie einen Schraubendreher TORX T10. Arbeitsschritte zum Anbringen der Zugentlastung Entfernen Sie das PROFINET- Schnittstellenblech SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 23 Anschließen 5.4 Zugentlastung für Netzwerkkabel Arbeitsschritte zum Anbringen der Zugentlastung Montieren Sie die PROFINET- Zugentlastung Befestigen Sie das Kabel mittels des Kabelbinders SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
-
Seite 24: Inbetriebnehmen
Installation gestört und das Betriebssystem nicht korrekt installiert. Die Betriebssicherheit des Geräts und der Anlage ist gefährdet. Schalten Sie während des gesamten Installationsvorgangs das Gerät nicht aus. Verändern Sie nicht die Defaultwerte im BIOS-Setup. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 25 5. Geben Sie, falls erforderlich, den Product Key ein. Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
-
Seite 26: Software Neu Installieren
Liefersoftware: Betriebssystem mit installierten Hardware-Treibern und Überwachungssoftware z. B. DiagBase. Hinweis Stellen Sie den Datenträger, von dem später das Betriebssystem gebootet werden soll, an die erste Stelle in der Boot-Order. Nehmen Sie diese Einstellung im BIOS-Setup vor. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 27: Troubleshooting
Wenn Sie einen Adapter oder eine Verlängerung für die Mausleitung verwenden, prüfen Sie auch diese Steckverbindung. Wenn der Mauszeiger nach diesen Kontrollen und Maßnahmen weiterhin nicht am Bildschirm erscheint, verständigen Sie ihren technischen Kundendienst. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 28 5. Klicken Sie im darauf folgenden Dialog "Install Windows" auf "Repair your computer" oder drücken Sie die Taste <R>. Der Dialog "System Recovery Options" erscheint. Das System wird nach Fehlern durchsucht. 6. Klicken Sie anschließend auf "Repair and restart" SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
-
Seite 29: Fehleranzeigen An Der Front
Im BIOS-Setup, Menü "Boot" die Bootpriorität des Boot der Bootpriorität im device ändern BIOS-Setup nicht an UEFI-Boot im BIOS-Setup aktivieren. erster Stelle Der Boot-Datenträger ist mit GPT eingerichtet und UEFI-Boot ist im BIOS-Setup deaktiviert SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 30: Maßbilder
Maßbilder Maßbild des Geräts SIEMENS POWER ETHERNET 1 ETHERNET 2 PROFIBUS/MPI WATCHDOG TEMP HDD1 ALARM HDD2 ALARM Bild 8-1 Maßbild SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 31: Maßbild Für Die Verwendung Von Teleskopschienen
Maßbilder 8.2 Maßbild für die Verwendung von Teleskopschienen Maßbild für die Verwendung von Teleskopschienen Bild 8-2 Maßbild für die Verwendung von Teleskopschienen SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 32: Anhang
Inbetriebnahme und im Betrieb zu beachten. Anschluss von Peripherie Die Anforderungen an die Störfestigkeit werden beim Anschluss von industrietauglicher Peripherie gemäß EN 61000-6-2 erreicht. Peripheriegeräte dürfen nur über geschirmte Leitungen angeschlossen werden. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 33: Zertifikate Und Zulassungen
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 34: Service Und Support
● Installierte Zusatzsoftware Tools & Downloads Überprüfen Sie regelmäßig, ob Updates und Hotfixes für Ihr Gerät zum Download bereitstehen. Die Downloads finden Sie im Internet unter "After Sales Information System SIMATIC PC/PG" (siehe oben). SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... -
Seite 35: Index
Microsoft Windows Product Key, 13 Ein-/Aus-Taster, 5, 6 Microsoft Windows Product Key, 13 Einbau Einbauarten, 16 Einbauorte, 16 EMV-Richtlinie, 32, 33 Netzanschlussbuchse, 9 Erstinbetriebnahme, 24 Netzstecker sichern, 21 ETHERNET, 10 Netzsteckerverriegelung, 21 Ethernet-Adresse, 14 Netzteil, 5 Niederspannungsrichtlinie, 32 SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03... - Seite 36 MOUSE, 8 PROFIBUS/MPI, 8 PROFINET, 8 USB, 8 VGA, 8 Schutzklasse, 15 Stromversorgung, 9 Anschließen, 19 Teleskopschienen Einbauarten, 17 Technische Daten, 17 TEMP, 11 Troubleshooting, 29 Typenschild, 5, 14 Überwachung Betriebsanzeigen, 10, 12 USB-Schnittstelle, 5 SIMATIC IPC847C Getting Started, 06/2011, A5E02669189-03...
