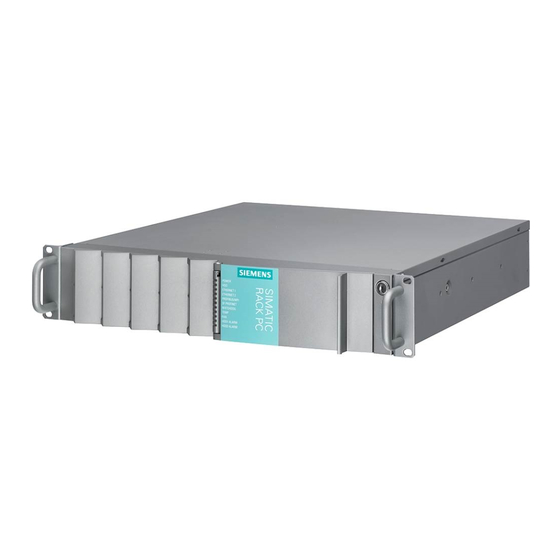

SIMATIC IPC647C
SIMATIC
Industrie PC
SIMATIC IPC647C
Getting Started
07/2011
A5E02669343-03
___________________
Einleitung
___________________
Beschreibung
___________________
Einsatzplanung
___________________
Einbauen
___________________
Anschließen
___________________
Inbetriebnehmen
___________________
Troubleshooting
___________________
Maßbilder
___________________
Anhang
1
2
3
4
5
6
7
8
A
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Siemens SIMATIC IPC647C
Inhaltszusammenfassung für Siemens SIMATIC IPC647C
- Seite 1 ___________________ SIMATIC IPC647C Einleitung ___________________ Beschreibung ___________________ Einsatzplanung SIMATIC ___________________ Einbauen Industrie PC ___________________ SIMATIC IPC647C Anschließen ___________________ Inbetriebnehmen Getting Started ___________________ Troubleshooting ___________________ Maßbilder ___________________ Anhang 07/2011 A5E02669343-03...
-
Seite 2: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Software neu installieren......................26 Troubleshooting ............................27 Troubleshooting RAID........................29 Maßbilder..............................30 Maßbild des Geräts........................30 Maßbild für die Teleskopschienen ....................31 Anhang ..............................32 Richtlinien und Erklärungen ......................32 Zertifikate und Zulassungen......................33 Service und Support ........................34 Index................................ 35 SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 4: Einleitung
Dieses Getting Started enthält Anweisungen und Informationen, die Sie für die Inbetriebnahme und die Nutzung des SIMATIC IPC647C benötigen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC IPC647C und beschreibt den Lieferzustand ab Juli 2011. Betriebsanleitung SIMATIC IPC647C Die Betriebsanleitung finden Sie auf der mitgelieferten DVD "Documentation and Drivers". -
Seite 5: Beschreibung
Festplatte im schwingungsgedämpften Laufwerkhalter ⑦ 2 USB-Schnittstellen ⑧ Abschließbare Fronttür, die Schutz bietet gegen unbefugten Zugriff. Halten Sie die Fronttür im Normalbetrieb geschlossen. Beachten Sie bei geöffneter Fronttür die Gefahrenhinweise unterhalb der Laufwerkschächte. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 6: 2.2 Bedienelemente
WARNUNG Ein-/Aus-Taster und Ein-/Aus-Schalter trennen das Gerät nicht vom Netz! VORSICHT Bei einem Hardware-Reset ist Datenverlust möglich. ACHTUNG Bei redundanter Stromversorgung müssen zur Sicherstellung der Redundanz beide Ein- /Aus-Schalter gleichzeitig im Zustand "Ein" sein. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... - Seite 7 ④ Ein-/Aus-Schalter (redundante Stromversorgung) Zum Verbinden des Geräts mit dem Netz. Abhängig von dem BIOS-Eintrag "After Power Failure" schaltet sich der PC automatisch ein. Anderenfalls muss der ① Ein-/Aus-Taster an der Front betätigt werden. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
-
Seite 8: Anschlusselemente
Beschreibung 2.3 Anschlusselemente Anschlusselemente SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... - Seite 9 Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Stromversorgung - Lage des Kaltgerätesteckers Ac-Stromversorgung ⑯ Netzanschlussbuchse für die Stromversorgung des Geräts. Der zulässige Spannungsbereich beträgt AC 100 V bis AC 240 V. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
-
Seite 10: Betriebsanzeigen
GRÜN Datenverkehr ETHERNET 2 * Statusanzeige für keine Verbindung ETHERNET kein Datenverkehr GRÜN Datenverkehr PROFIBUS/MPI Statusanzeige für keine Verbindung (optional) Verbindung zur S7 oder kein Datenverkehr PROFIBUS GRÜN Datenverkehr SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... - Seite 11 Fehler im frühen BIOS Alle leuchten CPU ist nicht angelaufen leuchten Post Fehler im frühen POST Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
- Seite 12 Die zwei "virtuellen" CP 1616 LEDs sind nur in der SIMATIC-Software sichtbar und können via SNMP abgefragt werden. PROFINET Virtuelle LEDs CP ist aktiv STOP CP ist im Stoppzustand Blinkt Die Zustände "blinkt langsam" oder "blink schnell" gibt es nicht. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
-
Seite 13: Einsatzplanung
● Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. ● Bitte informieren Sie die Siemens AG zusätzlich mittels der beiliegenden SIMATIC IPC/PG Qualitätskontrollmeldung. Identifikationsdaten des Geräts notieren Anhand der Identifikationsdaten kann das Gerät im Reparaturfall oder bei einem Diebstahl... -
Seite 14: Geräteausstattung
COA Label Fertigungs-Nummer S VP ... Bestell-Nr. 6AG4112-1 ... Microsoft Windows Product Key Ethernet 1 Adresse Ethernet 2 Adresse CP 1616 onboard Layer 2 Geräteausstattung Die Geräteausstattung finden Sie auf der Innenseite der Fronttür. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 15: Umgebungs- Und Umweltbedingungen
Schützen Sie das Gerät vor unberechtigtem Zugriff durch eine abschließbare und ausreichende gesicherte Fronttür. VORSICHT Elektrostatische gefährdete Bauelemente Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden. Beachten Sie vor dem Öffnen der Fronttür die Richtlinien für elektrostatisch gefährdete Bauelemente (EGB-Richtlinien). SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 16: Einbauen
Das Gerät kann auf folgende Arten eingebaut werden: ● Montage mit Schrankwinkeln ● Montage auf Geräteböden ● Montage mit Teleskopschienen Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem Schrank oder Rack gezogen werden. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 17: Technische Daten Der Teleskopschienen
Eine ausschließliche Montage an den 19"-Halterungen der Front ist nicht erlaubt. Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 14 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 18: Anschließen
Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker sollte gesteckt sein. Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 19: Stromversorgung Anschließen
PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... - Seite 20 2. Schließen Sie den Netzanschlussleitung an ② die Buchse 3. Stecken Sie den Stecker der Netzanschlussleitung in die Steckdose. ① 4. Schalten Sie den Ein/-Aus-Schalter ein. Die Power-LED an der Frontseite des PCs leuchtet gelb (Standby). SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
-
Seite 21: Redundante Stromversorgung Anschließen
Modul defekt ist, ertönt ein Warnsignal. ② Durch Drücken der Quittier-Taster erlischt das Warnsignal. Außerdem wird der Status durch die SIMATIC-Überwachungssoftware, wenn aktiv, angezeigt und gemeldet. Den akustischen Alarm können Sie in der SIMATIC-Überwachungssoftware stumm schalten. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 22: Potentialausgleich
Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen werden. Der gekennzeichnete Potenzialausgleichsanschluss (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 23: Zugentlastung Für Netzwerkkabel Anschließen
2. Montieren Sie das Blech für die für Profinet- und Ethernet-Steckverbinder. Verwenden Sie dazu die Befestigungsschraube des PROFINET-Schnittstellenblechs. 3. Stecken Sie die Stecker für Profinet und Ethernet an die vorgesehenen Positionen und befestigen Sie die Kabel mittels Kabelbinder. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 24: Inbetriebnehmen
Schalter sich in der Stellung "0" befinden. Denn das Gerät ist auch bereits mit einem aktiven Netzteilmodul betriebsfähig. ● Bevor Sie das Gerät einschalten, müssen die Peripheriegeräte Tastatur, Maus und Monitor sowie die Stromversorgung angeschlossen sein. ● Das Betriebssystem Ihres Gerätes ist bereits auf der Festplatte vorinstalliert. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 25: Erstinbetriebnahme
5. Geben Sie, falls erforderlich, den Product Key ein. Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 26: Software Neu Installieren
Liefersoftware: Betriebssystem mit installierten Hardware-Treibern und Überwachungssoftware z. B. DiagBase. Hinweis Stellen Sie den Datenträger, von dem später das Betriebssystem gebootet werden soll, an die erste Stelle in der Boot-Order. Nehmen Sie diese Einstellung im BIOS-Setup, Menü "Boot" vor. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 27: Troubleshooting
Wenden Sie sich in diesem Fall an Ihren technischen auch nach korrekter Kundendienst. Einstellung im BIOS- Setup wiederholt falsch USB-Gerät funktioniert USB-Ports sind im BIOS Anderen USB-Port benutzen oder den Port enabeln. nicht disabled. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... - Seite 28 "Repair your computer" oder drücken Sie die Taste required device is <R>. inaccessible" Der Dialog "System Recovery Options" erscheint. Das System wird nach Fehlern durchsucht. 6. Klicken Sie anschließend auf "Repair and restart". SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
-
Seite 29: Fehleranzeigen An Der Front
Im BIOS-Setup, Menü "Boot" die Bootpriorität des Boot der Bootpriorität im device ändern BIOS-Setup nicht an UEFI-Boot im BIOS-Setup aktivieren. erster Stelle Der Boot-Datenträger ist mit GPT eingerichtet und UEFI-Boot ist im BIOS-Setup deaktiviert SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 30: Maßbilder
Maßbilder Maßbild des Geräts Bild 8-1 Maßbild IPC647C SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 31: Maßbild Für Die Teleskopschienen
8.2 Maßbild für die Teleskopschienen Maßbild für die Teleskopschienen Das folgende Maßbild zeigt die Maße für die Teleskopschienen der Fa. Rittal. ● Typ RP 3659.180 für 600-mm-Schrank ● Typ RP 3659.190 für 800-mm-Schrank 34,83 1.37 3.97 3.97 3.97 SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 32: A.1 Richtlinien Und Erklärungen
EG-Richtlinie für die zuständigen Behörden zur Verfügung gehalten. Ihr zuständiger Vertriebsbeauftragter kann diese auf Anfrage zur Verfügung stellen. Aufbaurichtlinien beachten Die Aufbaurichtlinien und Sicherheitshinweise, die in dieser Dokumentation angegeben sind, sind bei der Inbetriebnahme und im Betrieb zu beachten. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 33: Anschluss Von Peripherie
Shielded Cables Shielded cables must be used with this equipment to maintain compliance with FCC regulations. SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... -
Seite 34: Service Und Support
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (http://www.siemens.de/automation/csi_de_WW) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC PC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.siemens.de/automation/partner) ● Trainingscenter (http://www.sitrain.com) ●... -
Seite 35: Index
Documentation and Drivers DVD, 26 DVD-Laufwerk, 5 Microsoft Windows Product Key, 13 Ein-/Aus-Taster, 5, 7 Netzstecker sichern, 21 Einbau Netzsteckerverriegelung, 21 Einbauorte, 16 Netzteil, 6 EMV-Richtlinie, 32, 33 Niederspannungsrichtlinie, 32 Erstinbetriebnahme, 25 Ethernet-Adresse, 14 SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03... - Seite 36 PROFINET, 9 USB, 9 VGA, 9 Schutzklasse, 15 Stromversorgung, 9 Anschließen, 19 Teleskopschienen Einbauart, 17 Technische Daten, 17 TEMP, 11 Transport, 13 Troubleshooting, 29 Troubleshooting/FAQs, 27 Typenschild, 14 Überwachung Betriebsanzeigen, 10, 12 USB-Schnittstelle, 5 SIMATIC IPC647C Getting Started, 07/2011, A5E02669343-03...
