Gerät erweitern und parametrieren
7.7 Laufwerke im Gerät einbauen und ausbauen (nur bei Standard-Gehäuse möglich)
3. Schrauben Sie von außen die Laufwerksträgerplatte innen an die Seitenwand des Gehäuses,
an Einbauplatz ① oder Seitenwand des Geräts: ②. Die SATA-Anschlüsse liegen dabei jeweils
in der Mitte ③.

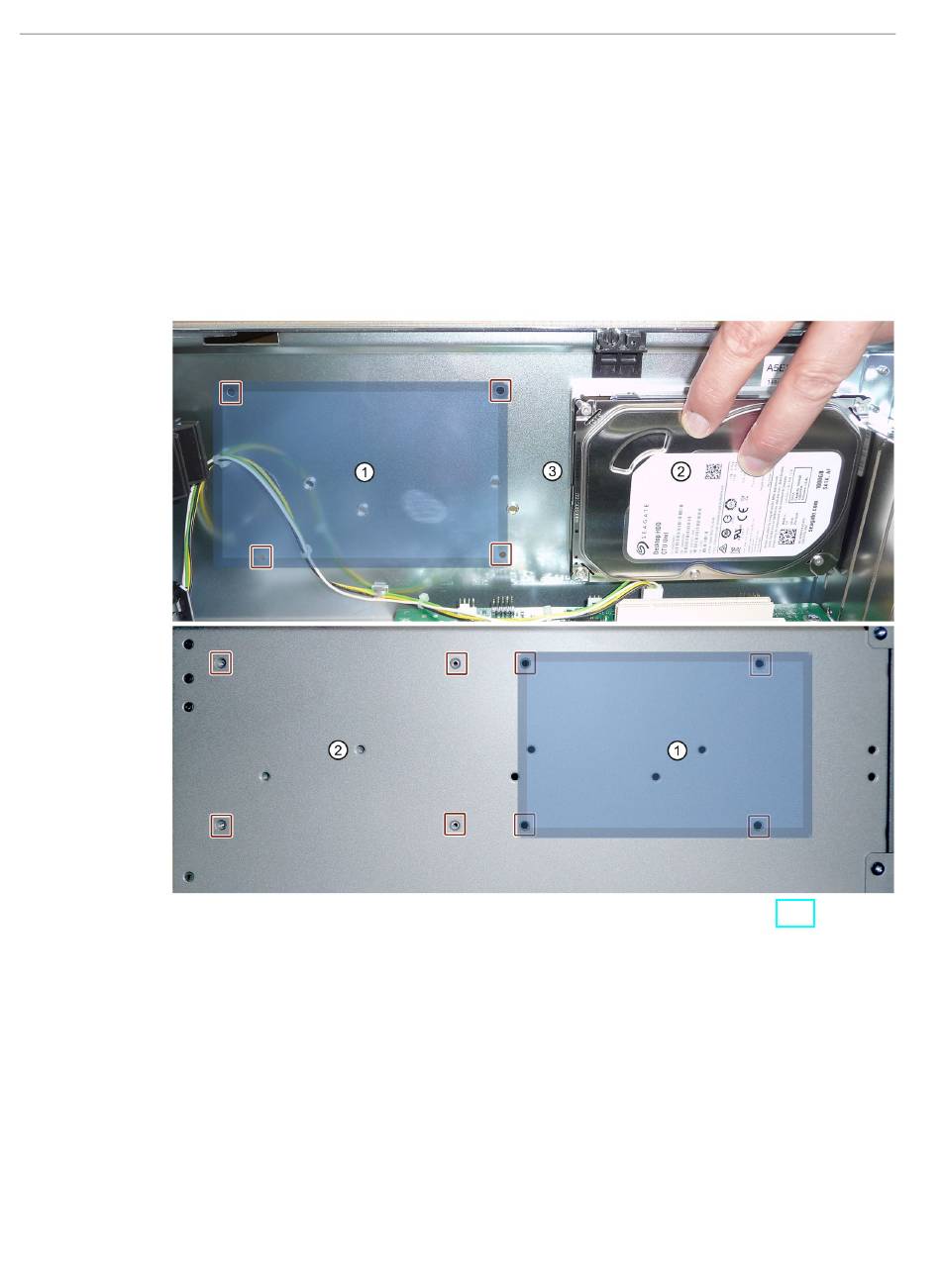

Die beiden nachfolgenden Abbildungen zeigen die Lage der Einbauplätze ① und ② von
innen (obere Abbildung) und von außen (untere Abbildung) und die Position der SATA-
Anschlüsse am Laufwerk ③.
4. Schließen Sie die SATA-Kabel an die SATA-Anschlüsse der Grundplatine (Seite 148) und am
Laufwerk (③) an.
5. Schließen Sie das Gerät.
6. Schließen Sie das Netzteil an.
