5. Entnehmen Sie alle vorhandenen Wechseleinschübe, bis der Laufwerkshalter frei zugänglich
ist.

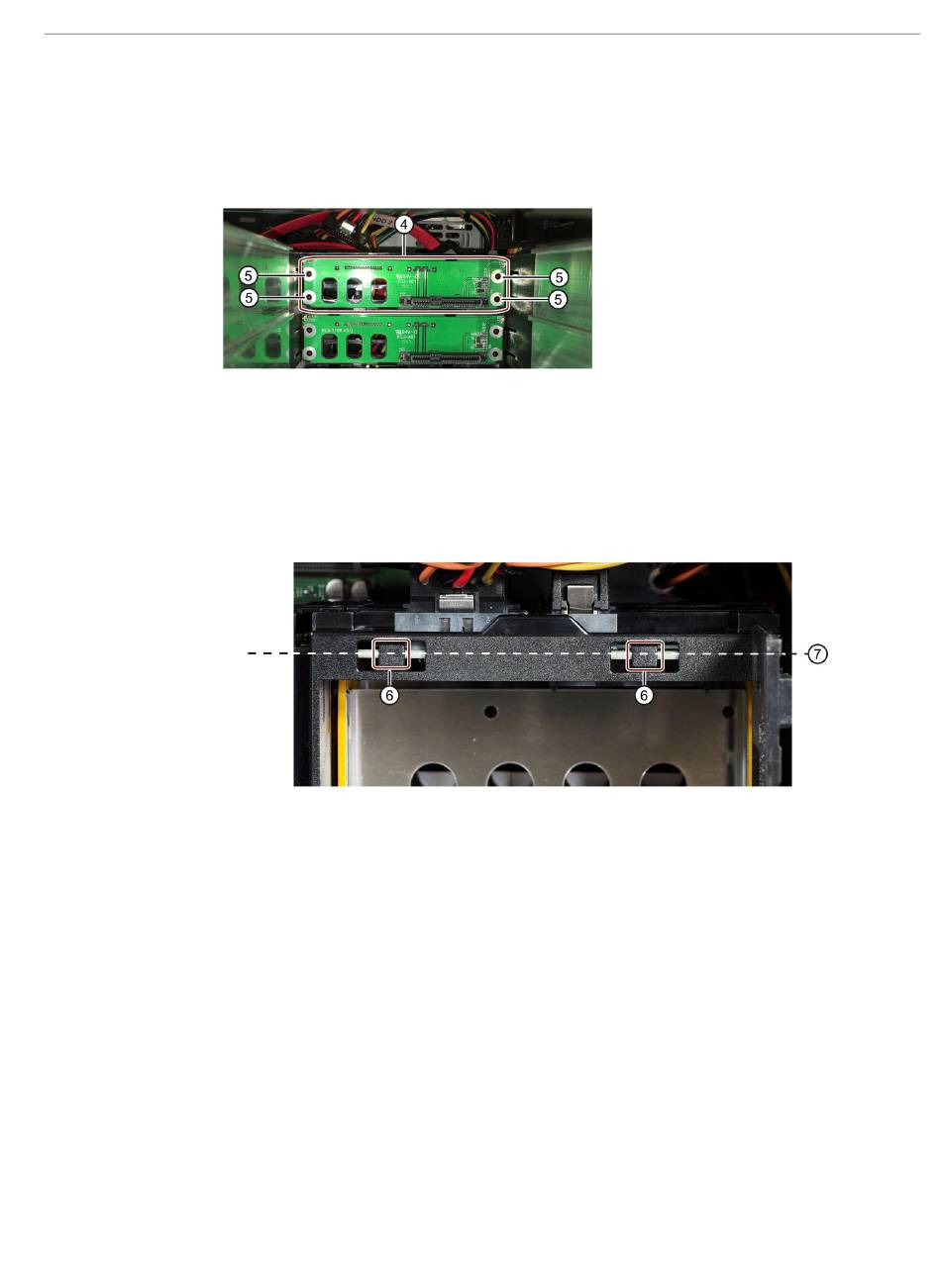

6. Setzen Sie die Rückwandplatine ④ an der entsprechenden Stelle von vorn in den
Laufwerkshalter ein und rasten Sie diese hinten ein.
Kontrollieren Sie dabei Folgendes:
– Die Rückwandplatine liegt im Laufwerkshalter hinten eben an.
– Alle Zentrieröffnungen ⑤ der Rückwandplatine liegen in den Zentrierstiften.
– Die Rückwandplatine ist oben hinter den Rastnasen ⑥ eingerastet.
– Alle Rückwandplatinen liegen bei Draufsicht in der senkrechten Flucht exakt
7. Setzen Sie die benötigten Abdeckungen oder Wechseleinschübe an der Front des
Laufwerkshalters Typ A wieder ein.
8. Setzen Sie die Abdeckung ② in die Gerätefront ein.
9. Verbinden Sie an der Rückwandplatine die Daten-Kabel mit den entsprechenden
Schnittstellen auf der Grundplatine.
10. Schließen Sie die Stromversorgung an.
11. Schließen Sie das Gerät.
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
untereinander ⑦.
7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen
