Gerät erweitern und parametrieren
7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen

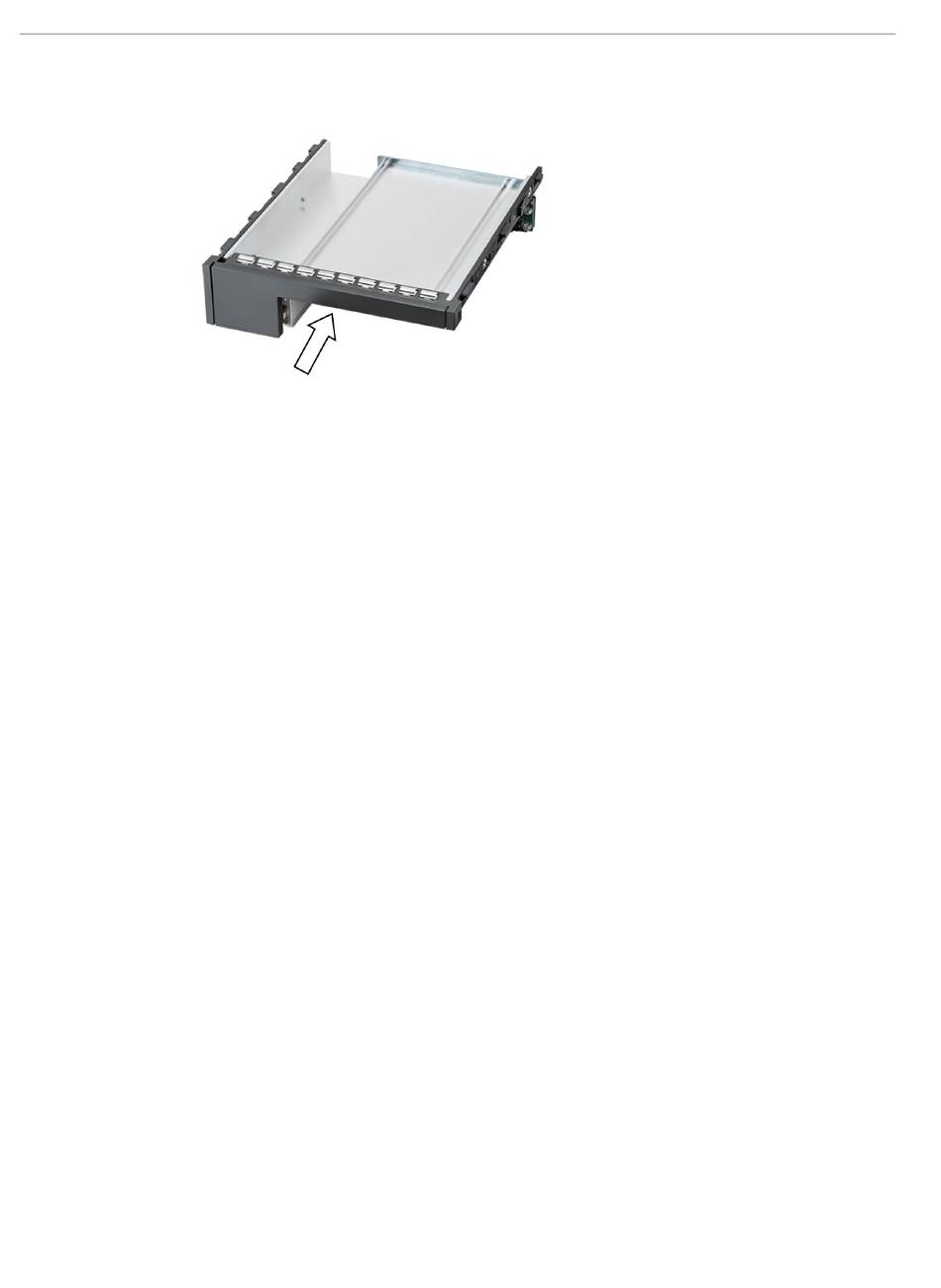

4. Schieben Sie den 5,25"-Einbaurahmen von vorne in den Laufwerkshalter.
5. Schließen Sie die Datenleitungen am 5,25"-Einbaurahmen an.
6. Setzen Sie den Wechseleinschub vorsichtig in den 5,25"-Einbaurahmen ein.
7. Klappen Sie den Bügel vollständig heraus und schieben Sie den Wechseleinschub am Bügel
vollständig in den 5,25"-Einbaurahmen.
8. Vergewissern Sie sich, dass der Wechseleinschub fest im 5,25"-Einbaurahmen sitzt.
9. Schließen Sie den Bügel.
10. Verschließen Sie den Wechseleinschub mit dem Schlüssel.
11. Schließen Sie das Gerät.
12. Schließen Sie die Stromversorgung an.
