Nr. Betriebs- Bedeutung
anzeige
⑧ FAN Status Lüfter
⑨ HDD3 ALARM bei dieser Gerätevariante nicht
verfügbar
⑩ HDD2 ALARM
⑪ HDD1 ALARM
⑫ HDD0 ALARM
1.4.6.2 Betriebsanzeigen der LAN-Anschlüsse
Die LAN-Anschlüsse sind für die eindeutige Beschreibung am Gehäuse nummeriert.
Die Nummerierung durch das Betriebssystem kann davon abweichen.
Information zur Lage der LAN-Anschlüsse finden Sie unter: "Anschlüsse an der
Geräterückseite (Seite 24)".
Technische Informationen zu den LAN-Anschlüssen finden Sie unter: "Technische Daten der
Anschlüsse am Gerät (Seite 133)"

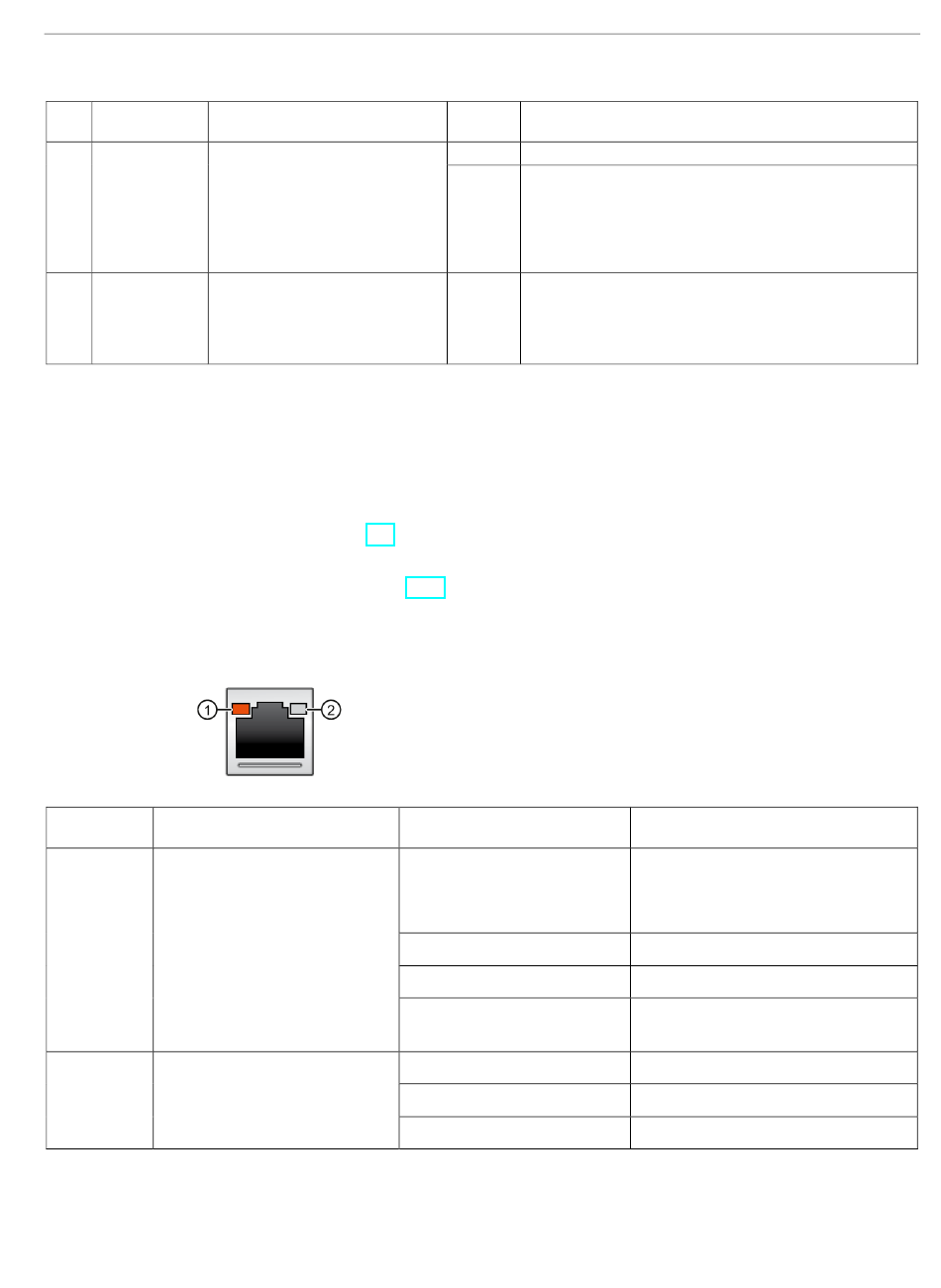

Betriebsanzeige LAN 1 und LAN 2

Betriebsan- Bedeutung
zeige
LED 1 Verbindungsstatus
LED 2 Datenübertragungsrate
Client SIMATIC IPC RC-545A
Betriebsanleitung, 03/2024, A5E53092298-AA
Status Bedeutung des Status
AUS Kein Fehler
ROT Mögliche Ursachen:
• Frontlüfter gestört
• Lüfter am Kühlkörper des Prozessors gestört
• Lüfter am Laufwerkshalter Typ A gestört
Status
AUS
ORANGE
ORANGE blinkend
ORANGE blinkend dann AN
AUS
ORANGE
GRÜN
Produktbeschreibung
1.4 Äußerer Aufbau des Geräts
Bedeutung des Status
• Kein Kabel angeschlossen
• Kabel nicht aktiv
• Schnittstelle deaktiviert
• Aktives Kabel angeschlossen
• Datentransfer aktiv
• Wake on LAN aus S5 Modus mög-
lich
• 10 Mbit/s
• 100 Mbit/s
• 1000 Mbit/s
