Gerät erweitern und parametrieren
7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen
Vorgehensweise
1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)".
2. Ziehen Sie alle Stromversorgungs- und Datenleitungen vom Laufwerk ab.

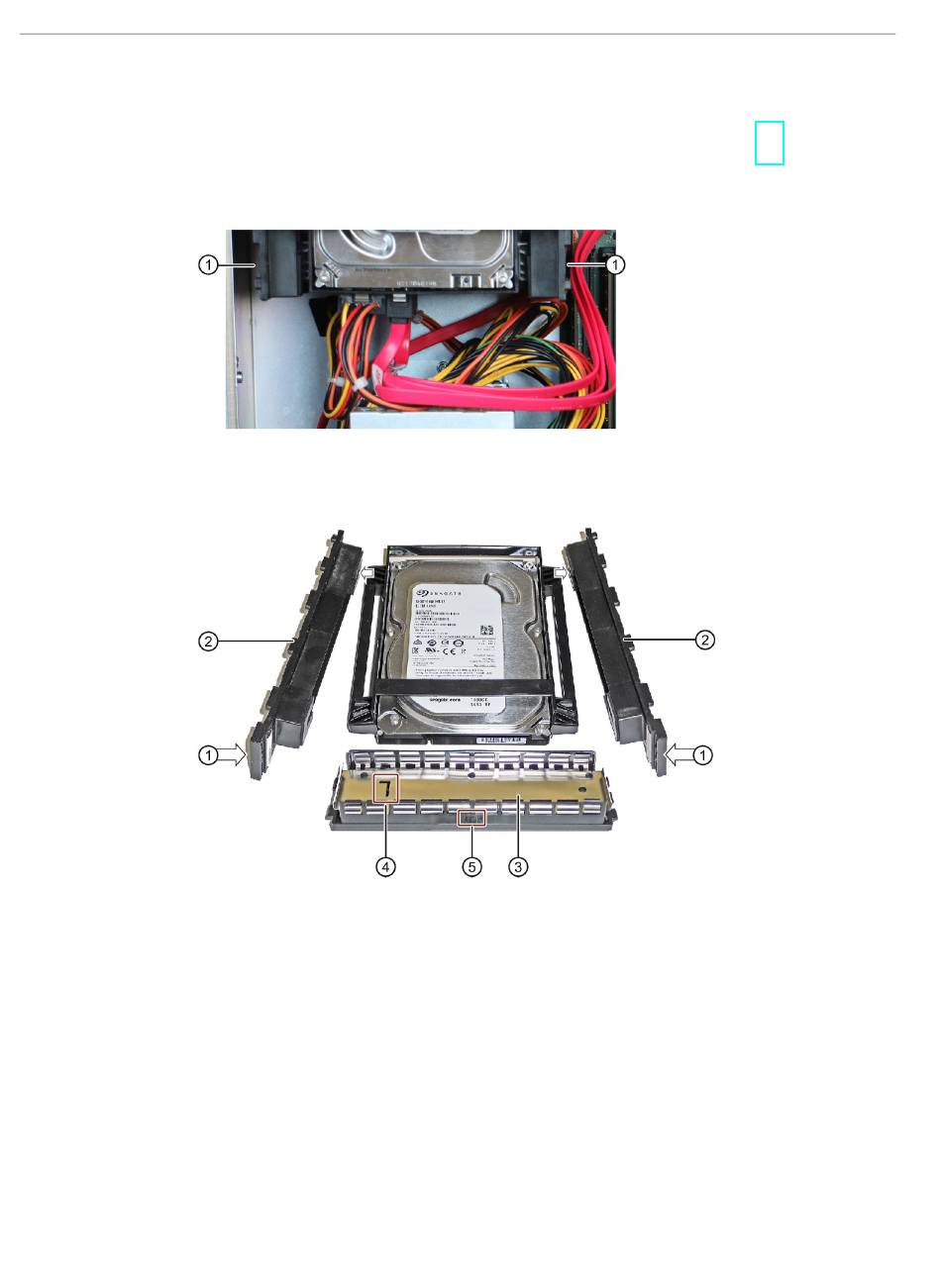

3. Drücken Sie seitlich gegen die Flächen ① der Laufwerk-Montageriegel ②.
Das Montage-Kit ist entriegelt.
4. Schieben Sie das Montage-Kit an den Laufwerk-Montageriegeln ② nach vorn aus dem Gerät
und legen Sie es ab.
5. Nehmen Sie den linken und rechten Laufwerk-Montageriegel ② sowie die
Laufwerksblende③ vom Laufwerk ab.
Hinweis:
Die Laufwerksblende ist mit "L" ④ und mit "TOP" ⑤ beschriftet.
Die Laufwerk-Montageriegel sind jeweils mit "L" und "R" beschriftet.
