Hardwarebeschreibung

A.1

Grundplatine

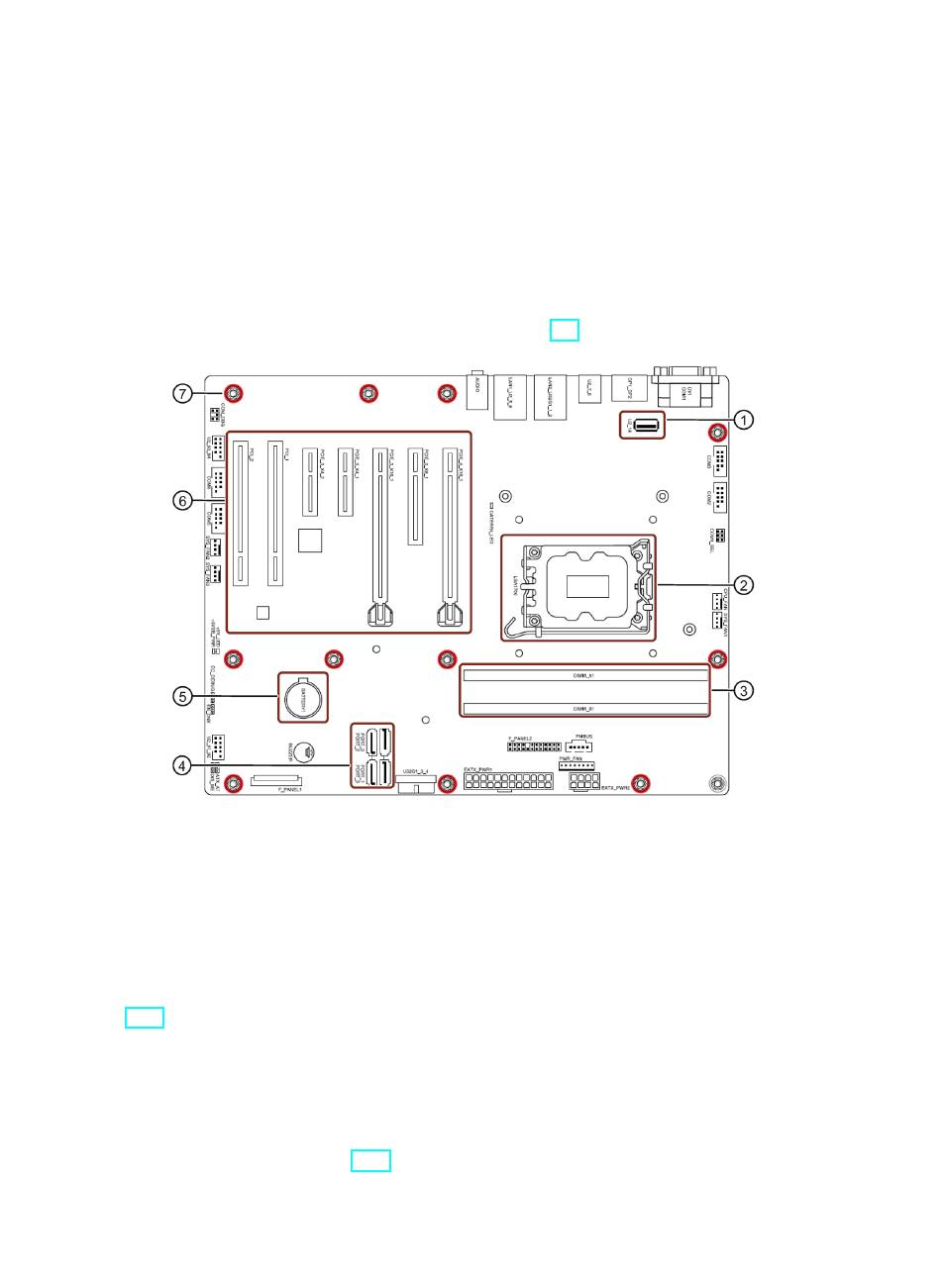

A.1.1 Aufbau der Grundplatine
Eine ausführliche Beschreibung der Grundplatinen und der Schnittstellen auf der
Grundplatinen finden Sie auf dem mitgelieferten Datenträger, siehe "Wichtige Anleitungen
und Handbücher zum Betreiben des Geräts (Seite 10)".
① 1 interner USB-Anschluss
USB 2.0, Type A stehend
abwärtskompatibel zu USB 1.1; 500 mA / high current
② Prozessor-Sockel
③ 2 Steckplätze für Speichermodule
④ 4 SATA-Anschlüsse
⑤ Pufferbatterie
⑥ 7 Steckplätze für Erweiterungskarten, siehe "Technische Daten der Steckplätze von Erweiterungskarten
(Seite 130)"
⑦ 11 Schrauben zum Fixieren der Grundplatine im Gerät
Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstelle) ≤ 3 A
1
Technische Merkmale der Grundplatine
Die technischen Merkmale der Grundplatine finden Sie unter "Allgemeine technische Daten
der Grundplatine (Seite 129)".
148
1
Betriebsanleitung, 03/2024, A5E53092298-AA
A
Client SIMATIC IPC RC-545A
