Gerät erweitern und parametrieren
7.6 Laufwerke in Laufwerkshaltern einbauen und ausbauen
Vorgehensweise
1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)".

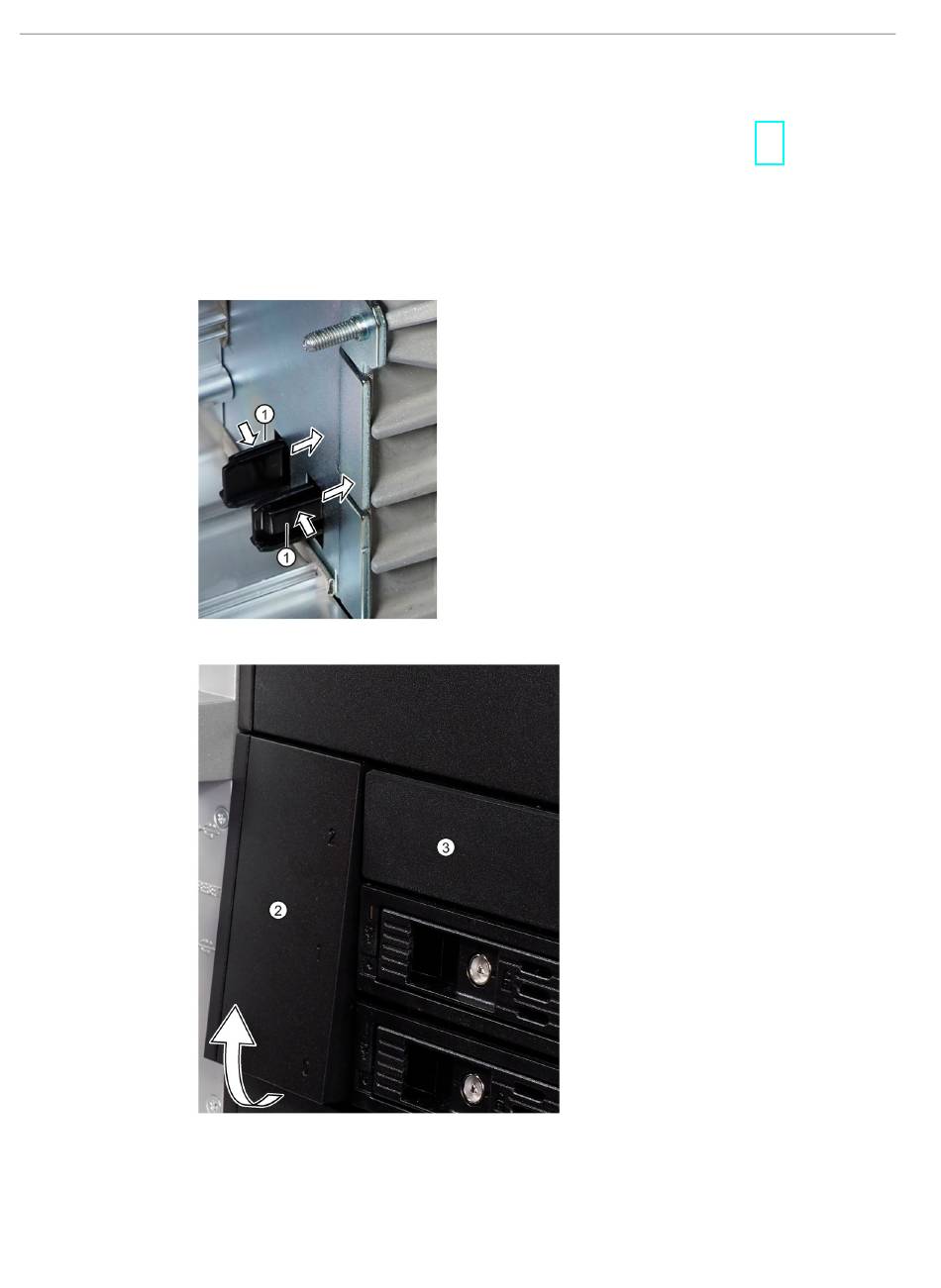

2. Entnehmen Sie zunächst die Abdeckung ②, die sich an der Front des Laufwerkshalters Typ A
links neben den Wechseleinschüben befindet.
Drücken Sie dazu im Inneren des Geräts die Verriegelungen ① der Abdeckung ②
zusammen und halten Sie diese gedrückt.
Schieben Sie die Verriegelungen dann in Pfeilrichtung nach vorn.
3. Nehmen Sie vorn am Gerät die Abdeckung ② schräg nach oben ab.
4. Nehmen Sie an der Front des Laufwerkshalters die Abdeckung ③ ab, die sich ggf. rechts
neben der Abdeckung ② befindet.
