Gerät erweitern und parametrieren
7.3 Speichermodule einbauen und ausbauen
Vorgehensweise
1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter "Gerät öffnen (Seite 74)".
2. Um besser an die Speichermodule zu gelangen, bauen Sie gegebenenfalls
Erweiterungskarten aus (Seite 77).

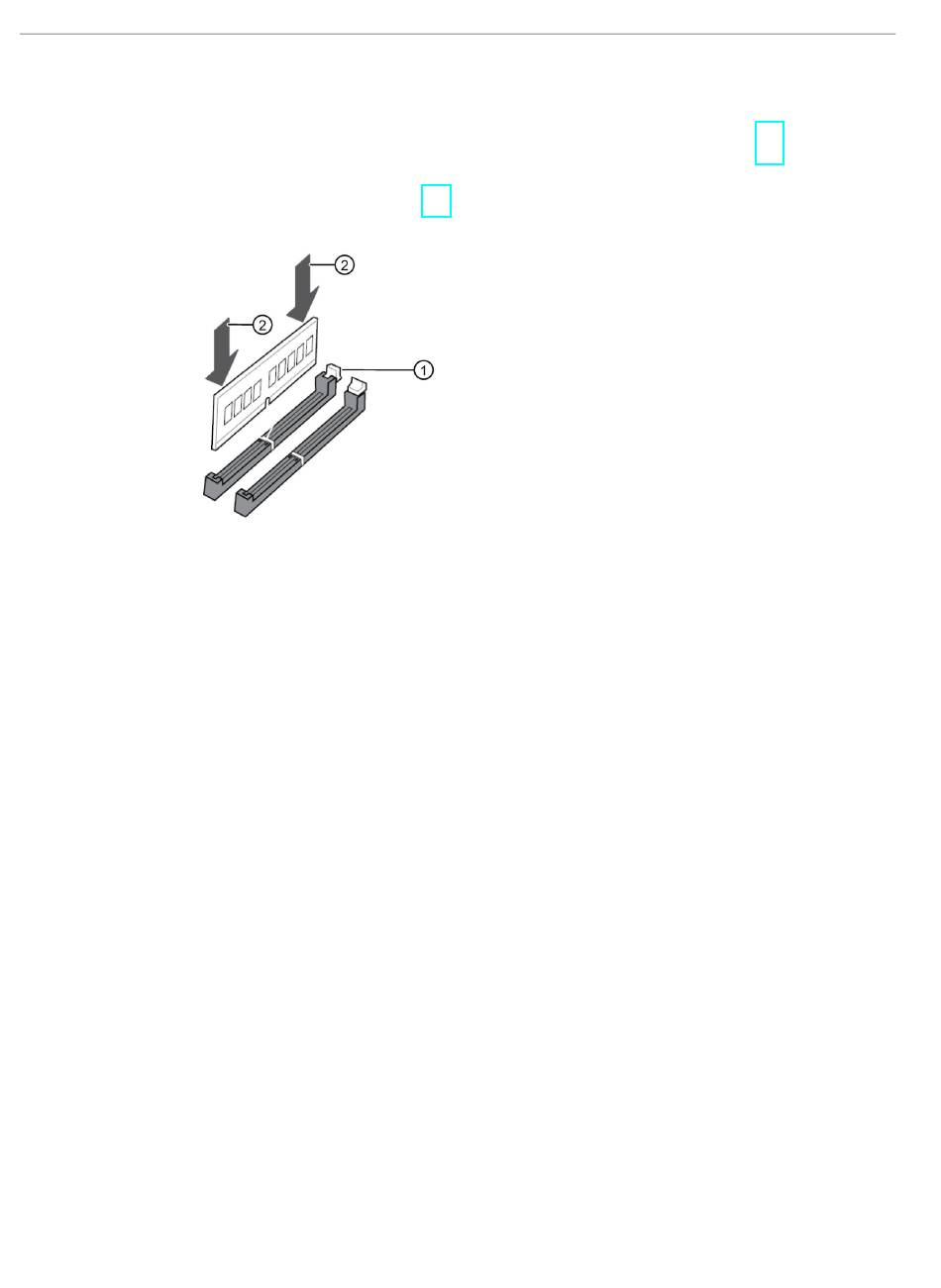

3. Öffnen Sie die Arretierung ① am Steckplatz.
4. Nehmen Sie das Speichermodul aus der Verpackung.
Fassen Sie es nur an den oberen Ecken an.
5. Stecken Sie das Speichermodul senkrecht zur Grundplatine in den Steckplatz.
Beachten Sie beim Einsetzen die Aussparung am Speichermodul, die sich mit der
Kodierung des Sockels decken muss.
6. Um ein Verkanten zu vermeiden, drücken Sie auf beiden Seiten des Speichermoduls ②
gleichmäßig, bis die Arretierung hörbar einrastet.
7. Schließen Sie das Gerät.
Anzeige einer geänderten Speicherplatzbestückung
Eine geänderte Speicherplatzbestückung wird beim Einschalten des Geräts automatisch
erkannt.
