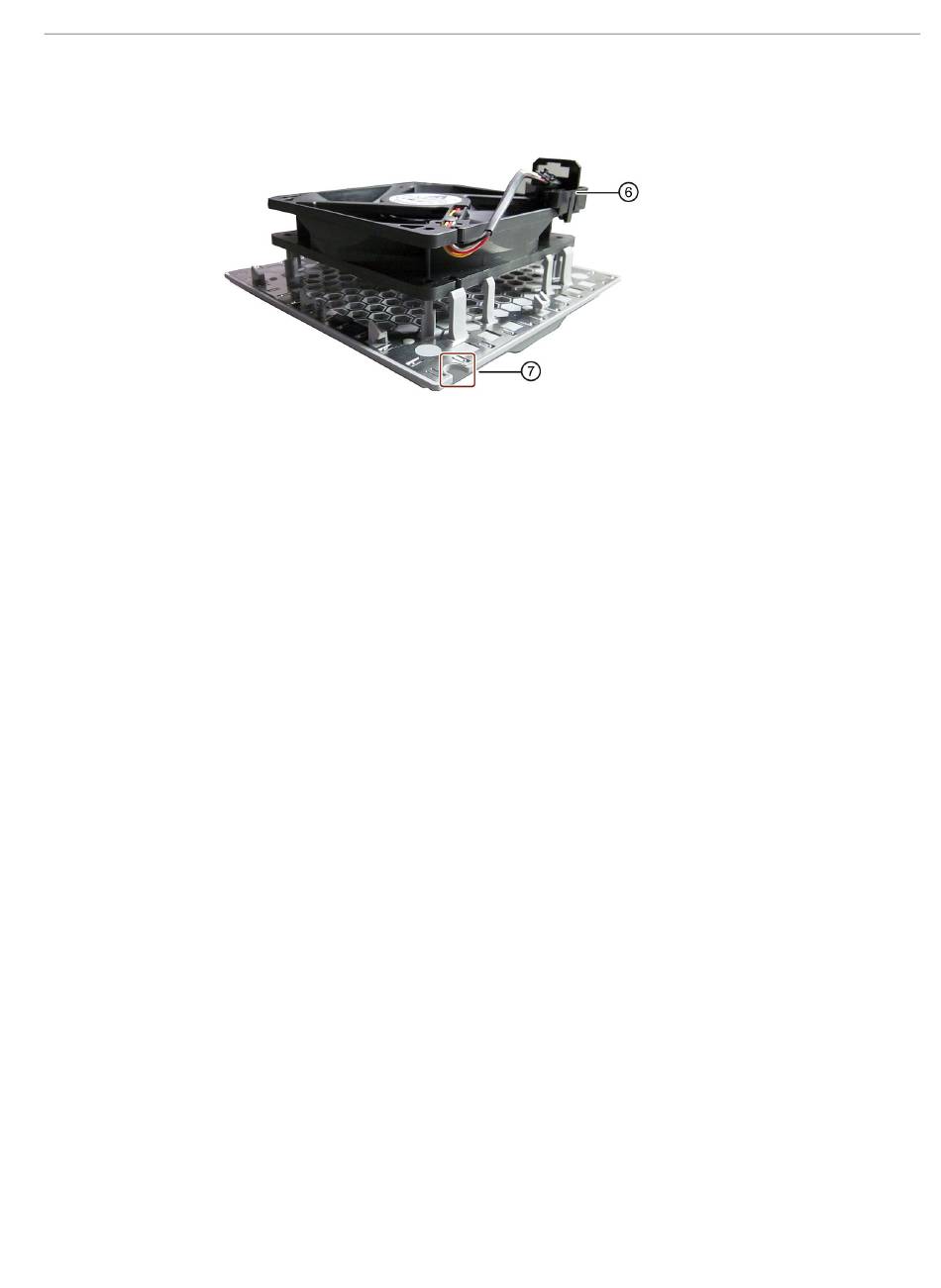

9. Nehmen Sie den neuen Lüfter und setzen Sie den Halter für die Adapterstecker ⑥, wie
abgebildet, auf den neuen Lüfter und rasten Sie den Halter ein.
10. Setzen Sie dann den neuen Lüfter auf den Lüfterträger.
Orientieren Sie sich dabei an den markierten Stellen: Aussparung im Lüfterträger ⑦ und
Halter für Adapterstecker ⑥.
11. Rasten Sie den Lüfter an den Rasthaken des Lüfterträgers ④ ein.
12. Montieren Sie den größeren Adapterstecker im Halter für die Adapterstecker ⑥. Drücken Sie
dazu am größeren Adapterstecker seitlich auf die Clips ③.
13. Stecken Sie den kleinen Lüfterkabelstecker ② wieder in den größeren Adapterstecker.
14. Setzen Sie den Lüfterträger mit dem neuen Lüfter an der Gerätefront ein.
15. Setzen Sie die Lüfterabdeckung wieder ein.
