Seite 1 Workstation SIMATIC IPC RW-545A Vorwort Produktbeschreibung SIMATIC Sicherheitshinweise Gerät auspacken und einbauen Industrie-PC Workstation SIMATIC IPC RW-545A Gerät anschließen Gerät in Betrieb nehmen Betriebsanleitung Gerät betreiben Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Daten Maßbilder Normen und Zulassungen Hardwarebeschreibung Technische Unterstützung...
Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3 • IT-Administration und Netzwerktechnik • Service- und Wartung von Industrie-PCs Allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik werden empfohlen. Gültigkeitsbereich der Betriebsanleitung Diese Betriebsanleitung ist gültig für alle Bestellvarianten des SIMATIC IPC RW-545A. Historie Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe...
Seite 4 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.de/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 5 Allgemeine Sicherheitshinweise ..................37 Sicherheitshinweise zu Transport und Lagerung ..............40 Sicherheitshinweise zur Montage ..................42 Sicherheitshinweise zu Umgebungs- und Umweltbedingungen .......... 44 Sicherheitshinweise zu Peripheriegeräten ................46 Sicherheitshinweise zu Geräte- und Systemerweiterungen ..........47 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 6 Onboard RAID-System in der Firmware einrichten (Create Volume) ........79 6.4.3.2 Onboard RAID-System mit "Intel® Optane™ Memory and Storage Management" überwachen ........................81 6.4.3.3 Neues Laufwerk in ein Onboard RAID-System einbinden ............. 81 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 7 7.6.2.2 2,5"- und 3,5"-Laufwerk in Montage-Kit für 5,25"-Einschub wechseln ....... 117 7.6.3 5,25"-Laufwerk einbauen ....................121 7.6.4 Internes Laufwerk an Seitenwand des Geräts einbauen ............ 123 7.6.5 M.2 NVMe SSD einbauen ....................125 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 8 Technische Daten der Anschlüsse am Gerät ..............158 9.9.2 Technische Daten der Steckverbinder für die Stromversorgung von Grafikkarten ....160 9.10 Technische Daten der Teleskopschienen ................161 9.11 Technische Daten der Betriebssysteme ................161 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 9 Service und Support ......................179 Problemlösung ........................ 180 B.2.1 Probleme bei Gerätefunktionen..................180 B.2.2 Probleme beim Booten des Geräts ..................181 B.2.3 Probleme mit RAID-Systemen ................... 182 B.2.4 Probleme beim Einsatz von Erweiterungskarten ............... 182 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 10 Überblick ......................... 183 Symbole zum sicheren Gebrauch und zur sicheren Entsorgung ......... 183 Symbole zu Bedienelementen ..................183 Symbole von Zertifikaten und Zulassungen ..............184 Symbole von Schnittstellen ....................185 Index ..............................187 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 11 Beschreibung der Schnittstellen der Name der Datei: Grundplatine Mainboard_SMS-680-A1_UM.pdf Windows® Betriebssystem Informationen zu: • Online unter: • Inbetriebnahme des Betriebssystems Microsoft® Windows® 10 • Wiederherstellung des Betriebssystems (https://support.industry.siemens. com/cs/ww/de/view/109749498) • Konfiguration des Betriebssystems Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 12 USB-Sticks SIMATIC IPC Erstellen eines • Erstellung eines bootfähigen USB-Sticks bootfähigen USB-Sticks zur Wiederherstellung von Betriebssystem, (https://support.industry.siemens. Software und Treiber com/cs/ww/de/view/109811224) SIMATIC NET Industrielle Kommunikation • Online unter: SIMATIC NET (http://w3.siemens.com/mcms/au tomation/de/industrielle- kommunikation/Seiten/Default.as Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...

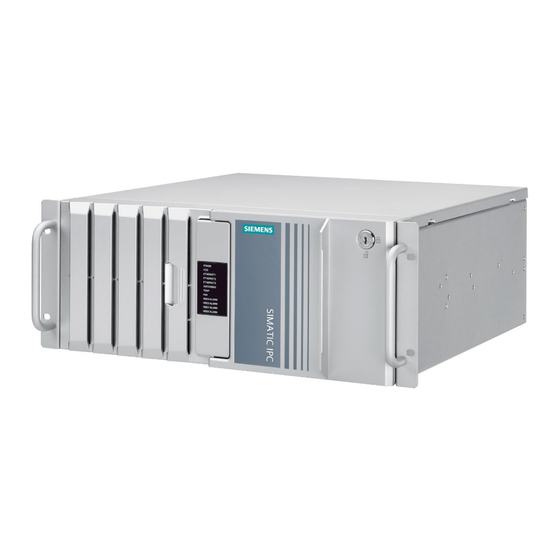

Seite 13 Produktbeschreibung 1.2 Produkt Highlights Produkt Highlights Der SIMATIC IPC RW-545A ist ein leistungsstarker Industrie-PC als Workstation im 19"- Einbauformat (4 HE). Er eignet sich hervorragend für hochperformante industrielle PC- Anwendungen. Geräteansicht Hinweis Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen.
Seite 14 • Öffnung des Gehäusedeckels nur bei geöffneter Fronttür möglich • Bis zu zwei gesicherte interne USB-Steckplätze im Gerät für z. B. Software-Dongle • Servicefreundlicher Geräteaufbau (Modifikationen, Service) z. B. Einbau von Laufwerken, Filterwechsel oder Frontlüftertausch ohne Werkzeug Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 15 – Windows 10 IoT Enterprise 2021 LTSC (64 bit) • Schnelle Wiederherstellung des Auslieferungszustandes durch Restore von USB-Stick Anwendungsbereich Der SIMATIC IPC RW-545A bietet Systemintegratoren, Schaltschrankbauern, Anlagenbauern und Maschinenbauern eine 19"-Rack-PC-Plattform für hochperformante Applikationen und IT-Anwendungen in der Leit- und Zellenebene für: •...
Seite 16 Lüfterabdeckung des Frontlüfters mit Öffnungen zur Belüftung des Geräts (verriegelt durch Fronttür) ③ Betriebsanzeigen zum System (Seite 27) ④ Fronttür: abschließbar, Schutz gegen unbefugten Zugriff ⑤ Schloss • Schlüssel senkrecht: geöffnet • Schlüssel waagrecht: geschlossen Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 17 Sie können Laufwerke hier in Wechseleinschübe einbauen, in denen die Laufwerke leicht von außen zugänglich sind, ohne das Gerät zu öffnen. Die Wechseleinschübe sind abschließbar; somit sind die Laufwerke vor unbefugtem Zugriff geschützt. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 18 Abdeckung des Einbaurahmens für Wechseleinschub (Seite 109) Abdeckung Wechseleinschub Abdeckung Komponenten des Wechseleinschubs Betriebsanzeige (Seite 30) Betriebsanzeige (Seite 30) Nummer des Einbauplatzes (hier: Einbauplatz 0) Schloss Siehe auch Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ A (Seite 105) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 19 Einbauplatz 2 (5,25"-Einschub) für: • 2,5"-Laufwerk im Montage-Kit • 3,5"-Laufwerk im Montage-Kit • 5,25"-Laufwerk oder 5,25"-Komponente Abdeckung (wenn kein Laufwerk eingebaut ist) oder Laufwerksblende Abdeckung Siehe auch Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ B (Seite 116) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 20 Netzteil (hier Netzteil 850 W, siehe auch: • "Anschluss Netzteil 550 W (Seite 23)" • "Anschluss Netzteil 850 W (Seite 23)" • "Anschluss Netzteil 700 W (2 Module à 700 W, redundant) (Seite 24)") Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 21 SuperSpeed abwärtskompatibel zu USB 3.0 / 2.0 / 1.1; je 900 mA / high current Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstellen) ≤ 1.4.4.2 Anschlüsse an der Geräterückseite Hinweis Beachten Sie Angaben unter "Technische Daten der Anschlüsse am Gerät (Seite 158)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 22 Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB-Schnittstellen) ≤ Maximale Leitungslänge: 3 m; abhängig von Dämpfung der Leitung und maximaler Datenrate der Verbindung. Verwenden Sie die Original-Anschlusstechnik der anzuschließenden Peripherie ohne Adapter und ohne Verlängerungen. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 23 Adaptern finden Sie unter "Mehrere Monitore anschließen (Multi-Monitoring) (Seite 63)". Informationen zu den Grafikkarten finden Sie unter "Technische Daten zu Grafik (Seite 155)". 1.4.4.3 Anschluss Netzteil 550 W Buchse für Netzstecker 1.4.4.4 Anschluss Netzteil 850 W Buchse für Netzstecker Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 24 Informationen zum Ein- und Ausschalten des Geräts finden Sie unter "Gerät einschalten (Seite 73)" und "Gerät ausschalten (Seite 74)". ② Reset-Taster Der Reset-Taster ist für den Notfall, wenn das Gerät sich nicht mehr bedienen lässt. Informationen zum Hardware-Reset finden Sie unter "Gerät ausschalten (Seite 74)" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 25 1.4.5.3 Ein-Aus-Schalter bei Netzteil 550 W WARNUNG Gefahr eines Stromschlags Der Ein-Aus-Schalter trennt das Gerät nicht vollständig von der Netzspannung. Beachten Sie unbedingt die Hinweise und Informationen unter "Gerät ausschalten (Seite 74)". Ein-Aus-Schalter Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 26 Netzteil 700 W (2 Module à 700 W, redundant) ausschalten Hinweis Das redundante Netzteil 700 W hat keinen Ein-Aus-Schalter. Um das Gerät vollständig von der Netzspannung zu trennen, beachten Sie die Hinweise unter "Gerät ausschalten (Seite 74)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 27 ETHERNET 3 Anschlüsse (Seite 29)) GRÜN Datenverkehr ⑥ WATCHDOG Status Watchdog Nicht aktiviert (Funktion GRÜN Aktiviert derzeit nicht Abgelaufen verfügbar) ⑦ TEMP Status Temperatur Kein Fehler Mögliche Ursachen: • CPU-Temperatur kritisch • Gerätetemperatur kritisch Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 28 Software "Intel® Optane™ Informationen finden Sie unter "RAID1-System Memory and Storage (Seite 78)" Management" von dieser Nummerierung ab. Siehe hierzu wichtigen Hinweis unter "Anzeige eines fehlerhaften Laufwerks eines Onboard RAID-Systems (Seite 78)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 29 Aktives Kabel angeschlossen GRÜN blinkend • Datentransfer aktiv GRÜN blinkend dann AN • Wake on LAN aus S5 Modus möglich LED 2 Datenübertragungsrate • 10/100 Mbit/s ORANGE • 1000 Mbit/s GRÜN • 2500 Mbit/s Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 30 Laufwerk eingebaut GRÜN • Gerät eingeschaltet und ein Laufwerk ist eingebaut ② Aktivität Status des Laufwerks ORANGE • Laufwerk ist aktiv • Laufwerk ist nicht aktiv Siehe auch Laufwerkshalter Typ A (Seite 17) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 31 Steckplätze für Speichermodule ⑤ Laufwerkshalter (hier im Beispiel: Laufwerkshalter Typ A oder Typ B) ⑥ Führungsschiene für lange Erweiterungskarten ⑦ Grundplatine ⑧ Steckplätze für Erweiterungskarten ⑨ Slotbleche (Nummerierung der Steckplätze für Erweiterungskaten auf dem Gehäuse) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 32 1.6 Zubehör und Ersatzteile Zubehör und Ersatzteile 1.6.1 Zubehör Hardware Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör über die SIEMENS Industry Mall beziehen Weiterführende Informationen finden Sie im Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com).
Seite 33 Einzelpack oder Dreierpack bestellbar 1 Stück 6ES7648-3AJ00-0XA0 • mDP-DP-Adapter 3 Stück 6ES7648-3AJ00-1XA0* Mini-DisplayPort nach DisplayPort als Einzelpack oder Dreierpack* bestellbar * Bei Grafikkarten NVIDIA T400 und NVIDIA RTX A2000 im Lieferumfang enthalten. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 34 HDD/SSD für Schlüssel, Datenkabel, Schrauben, Laufwerkshalter Typ A Nummern für Laufwerksnummerierung an der Front 5,25"-Einbaurahmen für 5,25"-Einbaurahmen für A5E35804114 HDD / SSD Wechseleinschub Wechseleinschub. Im Wechseleinschub können Sie ein 2,5"- oder ein 3,5"-Laufwerk betreiben. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 35 • Katalog- und Bestellsystem für Automatisierungs- und Antriebstechnik: Industry Mall (https://mall.industry.siemens.com). Wählen Sie hier zunächst Ihre Region und navigieren Sie dann zum gewünschten Themen- Bereich. • Portfolio der industriellen Automatisierungstechnik: Products & Services (https://www.siemens.com/global/en/products/automation/pc-based.html) Bereich: "SIMATIC IPC software and accessories". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 36 Produktbeschreibung 1.6 Zubehör und Ersatzteile Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 37 Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung durch Stromschlag die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 38 • Trennen Sie das Gerät bei herannahendem Gewitter rechtzeitig vollständig von der Netzspannung, siehe "Gerät ausschalten (Seite 74)". • Fassen Sie während des Gewitters keine Netz- und Datenübertragungsleitungen an. • Halten Sie auseichend Abstand zu elektrischen Leitungen, Verteilern, Anlagen usw. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 39 • Schließen Sie die Batterie nicht kurz. • Verpolen Sie die Batterie nicht. • Erwärmen Sie die Batterie nicht über 100 °C. • Schützen Sie die Batterie vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 40 VORSICHT Gefahr der Körperverletzung Das Gerät ist schwer und kann beim Herunterfallen Personen verletzen und beschädigt werden. • Verwenden Sie zum Tragen und Heben des Geräts die Griffe an der Frontseite des Geräts. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 41 Tod oder schwere Verletzung können eintreten. • Verhindern Sie den Einbau und die Inbetriebnahme eines beschädigten Geräts. • Kennzeichnen Sie das beschädigte Gerät und halten Sie es unter Verschluss. Geben Sie das Gerät unverzüglich zur Reparatur. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 42 Umweltbedingungen nicht eingehalten werden, erlöschen die Zulassungen gemäß IEC/EN/UL/CAN/CSA-C22.2 No. 61010-2-201. Es besteht Überhitzungsgefahr und Gefahr von Personenschäden. Beachten Sie die Hinweise und Informationen unter: • "Klimatische und mechanische Umgebungsbedingungen (Seite 151)" • "Sicherheitshinweise zu Umgebungs- und Umweltbedingungen (Seite 44)" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 43 Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung durch Stromschlag die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 44 • Achten Sie darauf, dass beim Einsatz an Orten mit erschwerten Betriebsbedingungen durch ätzende Dämpfe oder Gase die Zuführung sauberer Luft gewährleistet ist. • Reinigen Sie die Gehäuseoberfläche mit einem feuchten Tuch. • Achten Sie darauf, dass kein Wasser ins Innere des Geräts gelangt. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 45 • Entfernen Sie Strahlungsquellen aus der Umgebung des Geräts. • Schalten Sie strahlende Geräte ab. • Reduzieren Sie die Funkleistung strahlender Geräte. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit. • Beachten Sie die Angaben in den technischen Daten. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 46 • Schalten Sie das betroffene Gerät aus und stecken Sie dann den Netzstecker. • Schließen Sie alle Kabel aus der Anlage am Gerät an und schalten Sie alle Komponenten der Anlage auf aktiv, bevor Sie mit der Messung beginnen. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 47 • Installieren Sie nur Geräte- und Systemerweiterungen, die für dieses Gerät vorgesehen sind. Informationen darüber, welche Geräte- und Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst (Seite 179) oder von Ihrer Verkaufsstelle. • Beachten Sie die Hinweise zur elektromagnetischen Verträglichkeit (Seite 169). Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 48 Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Fehlfunktionen und Schäden an der Maschine oder Anlage können die Folge sein. Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 49 Geräterückseite in der Umgebung der perforierten Slotbleche hohe Temperaturen entstehen. Beachten Sie das Gefahrensymbol "Warnung vor heißer Oberfläche" (Seite 183)an der Geräterückseite. Beachten Sie die Hinweise zum geeigneten Standort des Geräts (Seite 44). Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 50 • Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. • Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 51 Je nach bestellter Gerätekonfiguration ist das Gerät ohne oder mit einem installierten Betriebssystem ausgestattet. Informationen zu bestellbaren Microsoft® Windows® Betriebssystemen finden Sie unter: Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) bzw. Technische Daten der Betriebssysteme (Seite 161). Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 52 Informationen zu weiterer Software für Ihr Gerät finden Sie unter: Zubehör Software (Seite 35). Gedruckte Dokumente • Quick Install Guide zum Gerät mit Link und QR-Code zum Online-Formular zur Qualitätskontrolle (Qualitätskontrollmeldung) im SIEMENS After Sales Information System (ASIS) • Produktinformation "Wichtige Hinweise zu Ihrem Gerät" 3.1.2 Lieferung prüfen...
Seite 53 Die folgenden Abbildungen sind Beispiele. Die Daten Ihres Geräts können von den Daten in diesen Beispielen abweichen. Typenschild Das Typenschild befindet sich auf der Innenseite der Fronttür. Beispiel: Typenschild SIMATIC IPC RW-545A (Angaben auf dem Typenschild sind gerätespezifisch) Identifikationsdaten des Geräts ①...
Seite 54 Das Gerät kann waagrecht in Schaltschränke und 19"-Racksysteme eingebaut werden. Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem Schrank oder Rack gezogen werden. Beachten Sie die Angaben unter "Technische Daten der Teleskopschienen (Seite 161)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 55 Für den senkrechten Betrieb des Geräts mit Tower-Kit wird das Gerät mit Abdeckung und Füßen versehen. Das Tower-Kit ist optional bestellbar, siehe "Zubehör Hardware (Seite 32)". Weitere Informationen Weitere Informationen finden Sie im Quick Installation Guide (QIG), der dem Gerät beigelegt ist. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 56 • Verwenden Sie zum Tragen und Heben des Geräts die an der Frontseite angebrachten Griffe. Bohrlöcher für Teleskopschienen Die Maße für die Bohrlöcher finden Sie unter: "Maßbild für Bohrlöcher für Teleskopschienen (Seite 166)". Ausführliche Informationen zu Teleskopschienen finden Sie unter: "Technische Daten der Teleskopschienen (Seite 161)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 57 Netzteilkabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen werden. Der Anschluss für Funktionserdung am Gerät besitzt eine große Oberfläche, wird großflächig kontaktiert und ist mit folgendem Symbol gekennzeichnet: Information zur Lage des Anschlusses für Funktionserdung finden Sie unter "Geräterückseite (Seite 20)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 58 Falls das Gerät oder die Anschlussleitungen beschädigt sind, besteht zusätzlich Brandgefahr. • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie in Gerätenähe einen zentralen und leicht zugänglichen Netztrennschalter. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 59 4. Schalten Sie das Gerät am Ein-Aus-Schalter ein (Stellung | ). 5. Um ungewolltes Abziehen des Netzsteckers zu verhindern, sichern Sie den Netzstecker am Gerät. 6. Drehen Sie die Befestigungsschraube ① heraus. 7. Schrauben Sie die Netzstecker-Verriegelung ② mit der Befestigungsschraube ① an. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 60 3. Schließen Sie das Netzkabel an die Steckdose an. 4. Schalten Sie das Gerät am Ein-Aus-Schalter ein (Stellung | ). 5. Um ungewolltes Abziehen des Netzsteckers zu verhindern, sichern Sie den Netzstecker am Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 61 Netzspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. Voraussetzung • Sie haben die Informationen unter "Landesspezifische Hinweise zur Versorgungsspannung (Seite 57)" beachtet. • Schraubendreher TORX T10 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 62 Verlängerungen. 1. Schließen Sie Peripheriegeräte an die jeweiligen Schnittstellen an. Informationen zur Lage der Schnittstellen finden Sie unter "Anschlüsse am Gerät (Seite 21)". 2. Sichern Sie die Leitungen (Seite 72) mit einer Zugentlastung. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 63 Für den Anschluss von Monitoren an der Grafikkarte NVIDIA T400 befinden sich an der Geräterückseite 3 weitere Anschlussbuchsen. • 3 x mDP (Mini-DisplayPort) An diesen Anschlussbuchsen können Sie über Adapter Monitore mit anderen Grafik- Anschlüssen verbinden. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 64 X72) X73) Monitor 1 (DisplayPort) Monitor 2 (DisplayPort) Monitor 3 (DisplayPort) Monitor 4 (DisplayPort) Monitor 5 (DisplayPort) Monitor 6 (DisplayPort) Monitor 7 (DisplayPort) Beschriftung am Gerät über Adapter, siehe "Zubehör Hardware (Seite 32)" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 65 • 4 x mDP (Mini-DisplayPort) An diesen Anschlussbuchsen können Sie über Adapter Monitore mit anderen Grafik- Anschlüssen verbinden. Informationen zu den Anschlussbuchsen an der Geräterückseite finden Sie unter: "Anschlüsse am Gerät (Seite 21)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 66 Monitor 6 (DisplayPort) Monitor 7 (DisplayPort) Monitor 8 (DisplayPort) Beschriftung am Gerät über Adapter, siehe "Zubehör Hardware (Seite 32)" Voraussetzung • Sie haben die Informationen in folgenden Abschnitten beachtet: "Externe Geräte anschließen (Seite 62)" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 67 Für den Anschluss von Monitoren an der Grafikkarte NVIDIA RTX A4000 befinden sich an der Geräterückseite 4 weitere Anschlussbuchsen. • 4 x DisplayPort Informationen zu den Anschlussbuchsen an der Geräterückseite finden Sie unter: "Anschlüsse am Gerät (Seite 21)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 68 Monitor 6 (DisplayPort) Monitor 7 (DisplayPort) Monitor 8 (DisplayPort) Beschriftung am Gerät über Adapter, siehe "Zubehör Hardware (Seite 32)" Voraussetzung • Sie haben die Informationen in folgenden Abschnitten beachtet: "Externe Geräte anschließen (Seite 62)" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 69 Für den Anschluss von Monitoren an der Grafikkarte NVIDIA RTX A5000 befinden sich an der Geräterückseite 4 weitere Anschlussbuchsen. • 4 x DisplayPort Informationen zu den Anschlussbuchsen an der Geräterückseite finden Sie unter: "Anschlüsse am Gerät (Seite 21)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 70 Monitor 1 (DisplayPort) Monitor 2 (DisplayPort) Monitor 3 (DisplayPort) Monitor 4 (DisplayPort) Monitor 5 (DisplayPort) Monitor 6 (DisplayPort) Monitor 7 (DisplayPort) Monitor 8 (DisplayPort) Beschriftung am Gerät über Adapter, siehe "Zubehör Hardware (Seite 32)" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 71 Field & Control Level. Informationen dazu finden Sie unter SIMATIC NET (http://w3.siemens.com/mcms/automation/de/industrielle- kommunikation/Seiten/Default.aspx). Das Software-Paket und die Dokumentation sind nicht Bestandteil des Lieferumfangs. Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (https://support.industry.siemens.com). Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 72 3. Stecken Sie lösbare Kabelbinder in entsprechenden Öffnungen der Zugentlastung ③ und befestigen Sie die Kabel mit den Kabelbindern. 4. Befestigen Sie die Kabel mittels einfachen Kabelbindern an den entsprechenden Öffnungen der Zugentlastung ④. Beispiel: mit Kabelbindern an der Zugentlastung befestigte Kabel Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 73 1. Wählen Sie: "Advanced > Power Management > Restore AC after Power Loss". 2. Weisen Sie der Firmware-Einstellung "Restore AC after Power Loss" den Wert "Always on" zu. Siehe auch Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 74 Energiesparmodus ("Heruntergefahren") an. • Ziehen Sie dann den Netzstecker oder betätigen Sie bei Schaltschrankeinbau den zentralen Netztrennschalter. Achten Sie deshalb bei Montage des Geräts in einen Schaltschrank darauf, dass der Netztrennschalter leicht zugänglich ist. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 75 – Um das Gerät wieder einzuschalten, drücken Sie den Ein-Aus-Taster erneut. Hardware-Reset mit Reset-Taster: • Drücken Sie den Reset-Taster. – Das Gerät schaltet sich aus und wieder erneut ein. Informationen zur Lage der Taster finden Sie unter: "Ein-Aus-Taster und Reset-Taster (Seite 24)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 76 Gerät in Betrieb nehmen 5.3 Gerät ausschalten Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 77 "Anschlüsse an der Geräterückseite (Seite 21)". Um noch mehrere weitere Monitore gleichzeitig am Gerät anzuschließen (Multi-Monitoring), können Sie eine Grafikkarte einbauen. Informationen dazu finden Sie hier: • Mehrere Monitore anschließen (Multi-Monitoring) (Seite 63) • Grafikkarte einbauen (Seite 103) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 78 Frontseite des Geräts (Seite 17) (Seite 171) Port 4 HDD0 ALARM Einbauplatz 0 PORT_0 Port 5 HDD1 ALARM Einbauplatz 1 PORT_1 Port 6 HDD2 ALARM Einbauplatz 2 PORT_2 Port 7 HDD3 ALARM Einbauplatz 3 PORT_3 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 79 Eintrag auswählen • Pfeiltasten der Tastatur (danach Auswahl bestätigen) • Auswahl bestätigen • Taste <Return> Ausnahme: Ausnahme: Tastatur <Leertaste> – Auswahl bestätigen beim Einbinden von Laufwerken • Zurück zum vorherigen Fenster • Taste <Esc> Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 80 1. Wählen Sie "Start" > "Intel® Optane™ Memory and Storage Management". 2. Wählen Sie das Register "Manage". Informationen zur Konfiguration eines RAID-Systems mit "Intel® Optane™ Memory and Storage Management" finden Sie in der Dokumentation oder Hilfe zur Software. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 81 Sie können das Onboard RAID-System aber auch so konfigurieren, dass nach Austauschen eines defekten Laufwerks das neue Laufwerk automatisch eingebunden wird. Onboard RAID-Systeme mit Hot-Spare-Laufwerk sind so konfiguriert, dass im Fehlerfall das Hot-Spare-Laufwerk automatisch eingebunden wird. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 82 Konfigurieren Sie das eingebundene Laufwerk unter "Create Raid Volume". Neues Laufwerk im laufenden Betrieb in das Onboard RAID-System einbinden (nach Auftreten eines Fehlerfalls) Voraussetzung Das System ist so konfiguriert, dass neue Laufwerke manuell (nicht automatisch) eingebunden werden, siehe oben. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 83 4. Wählen Sie aus den Informationen zum Laufwerk die Funktion "Mark as spare" ③. Das Laufwerk ist in das Onboard RAID-System eingebunden und erscheint im Bereich der eingebundenen Laufwerke. Siehe auch Datensynchronisation im RAID-System (Seite 84) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 84 Stunden, bei extrem hoher Laufwerksauslastung auch Tage. Richtwert für die Dauer der Datensynchronisation: • < 3h bei 90% HDD-Systemlast Auch bei einem manuell angestoßenen Wartungsvorgang kann bis zum Abschluss der Wartungsphase die Systemperformance eingeschränkt sein. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 85 "Normal", "OK", "Degraded", error "Rebuild", rebuilding ACHTUNG Lüfterüberwachung eingeschränkt Die Netzteile melden keinen Lüfterfehler. Bei Ausfall oder Defekt des Netzteil-Lüfters wird kein Lüfteralarm ausgegeben. Das Gerät schaltet sich zum Schutz vor Überhitzung automatisch ab. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 86 2. Aktivieren Sie zunächst die Intel® AMT-Funktionen (Seite 87) und starten Sie dann das Gerät neu. 3. Melden Sie sich bei MEBx an. (Seite 88) 4. Konfigurieren Sie dann die Intel® AMT-Funktionen in den Optionen der MEBx (Seite 89). Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 87 4. Weisen Sie der Firmware-Einstellung "AMT BIOS Features" den Wert "Enabled" zu. 5. Drücken Sie die Taste <F4> (Save & Exit) und bestätigen Sie den anschließenden Dialog mit <Y>. 6. Schalten Sie das Gerät aus oder starten Sie es neu. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 88 Zurück zum vorherigen Fenster • Taste <Esc> 3. Wählen Sie die Option "MEBx ". 4. Bestätigen Sie Ihre Auswahl mit der Taste <Return>. 5. Geben Sie beim ersten Anmelden das folgende "Intel(R) ME Password" ein: admin Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 89 • Das Gerät ist bei MEBx angemeldet (Seite 88) Vorgehensweise Informationen zur Konfiguration der Intel® AMT-Funktionen in den Optionen der MEBx finden Sie im User Manual (UM) zur Grundplatine, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 90 1. Schalten Sie das Gerät ein oder starten Sie das Gerät neu. 2. Drücken Sie sofort nach dem Einschalten des Geräts, sobald die Meldung "Press <DEL> or <ESC> to enter setup" erscheint, die Taste <Entf> oder <Esc> und halten Sie diese gedrückt. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 91 • Beachten Sie unbedingt die jeweilige Importbeschränkung des Landes, in dem das Gerät betrieben wird. Trusted Platform Module aktivieren Informationen zur Aktivierung des Trusted Platform Module finden Sie in der ausführlichen Firmware/BIOS-Beschreibung, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 92 Gerät betreiben 6.7 Trusted Platform Module (TPM) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 93 2. Ziehen Sie alle Anschlusskabel ab. 3. Öffnen Sie die Fronttür. (Seite 77) 4. Drehen Sie die Verriegelungsschraube des Gehäusedeckels ① heraus. 5. Schieben Sie den Gehäusedeckel nach hinten zurück. 6. Nehmen Sie den Gehäusedeckel nach oben ab. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 94 Erweiterungskarten (Seite 165)". Um Kontaktprobleme und Fehlfunktionen auszuschließen, verwenden Sie keine Erweiterungskarten, die die maximal zulässige Höhe überschreiten. • Verwenden Sie bei langen PCI-/PCIe-Erweiterungskarten einem Extender, damit sie in den Führungsschienen geführt werden können. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 95 Kartenniederhalter und drehen Sie diese in die gegenüberliegende Bohrung ein. Wenn Sie eine Erweiterungskarte mit geringer Bauhöhe (Low-Profile-Erweiterungskarte) einbauen, benutzen Sie für die Befestigung einen der längeren Kartenniederhalter, die dem Gerät beigelegt sind. 10.Schließen Sie das Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 96 4. Lösen Sie alle Kabel und die Schraube der Erweiterungskarte, die Sie ausbauen möchten. 5. Ziehen Sie die Erweiterungskarte aus dem Steckplatz. Wenn Sie keine neue Erweiterungskarte einbauen, montieren Sie das zum Steckplatz zugehörige Slotblech mit der Schraube. 6. Schließen Sie das Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 97 8 GB / 16 GB / 32 GB 8 GB / 16 GB / 32 GB 8 GB / 16 GB / 32 GB 8 GB / 16 GB / 32 GB 128 GB Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 98 • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 47)". • Sie kennen die Informationen zum Einsatz vor Speichermodulen. (Seite 97) Lage der Speichermodule auf der Grundplatine ① Arretierungen Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 99 Fassen Sie es nur an den oberen Ecken an. 6. Stecken Sie das Speichermodul senkrecht zur Grundplatine in den Steckplatz. Beachten Sie beim Einsetzen die Aussparung am Speichermodul, die sich mit der Kodierung des Sockels decken muss. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 100 Wenn Sie mehrere Speichermodule ausbauen, bauen Sie diese nacheinander in folgender Reihenfolge aus: • 1. Speichermodul: Steckplatz DIMM_B2 • 2. Speichermodul: Steckplatz DIMM_B1 • 3. Speichermodul: Steckplatz DIMM_A2 • 4. Speichermodul: Steckplatz DIMM_A1 Die Steckplätze der Speichermodule sind auf der Grundplatine beschriftet. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 101 Sie finden diese Schnittstelle auf der Grundplatine (Seite 171) im Bereich der Geräterückseite. Voraussetzung • Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und Systemerweiterungen (Seite 47)". • Niederhalter zur Verriegelung der internen USB-Schnittstelle, siehe: "Zubehör Hardware (Seite 32)". • Schraubendreher TORX T10 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 102 Geräterückwand. Informationen zur Lage der Bohrlöcher finden Sie in Kap. "Geräterückseite (Seite 20)". 6. Schieben Sie den Riegel des Niederhalters ③ an den USB-Stick. 7. Fixieren Sie den Niederhalter, indem Sie die Schraube ② auf der Führungsschiene zudrehen. 8. Schließen Sie das Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 103 • Sie haben die Firmware-Einstellungen notiert, da bei dem Einbau einer Grafikkarte die Firmware-Einstellungen des Geräts gelöscht werden können. Informationen hierzu finden Sie in der Firmware-Beschreibung des Geräts, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 104 Erscheinen der Boot-Meldung die Taste <Entf> oder <Esc>. 3. Wählen Sie "Advanced" > "Graphics Configuration". 4. Weisen Sie der Firmware-Einstellung "Primary Display" den Wert "Auto" zu. Siehe auch Service und Support (Seite 179) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 105 Sie können im Laufwerkshalter Typ A und an der Seitenwand des Geräts bis zu 6 Laufwerke an folgenden Einbauplätzen einbauen. Hinweis Die 4 SATA-Anschlüsse auf der Grundplatine des Geräts unterstützen die Verwendung von 4 Laufwerken. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 106 5,25"-Laufwerk bzw. 5,25"-Komponente (Seite 121) • 2 x intern im Gerät • 2 x HDD intern an Seitenwand des Geräts (Seite 123) 1 Bei Verwendung von mehr als 4 Laufwerken wird ein zusätzlicher Controller benötigt Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 107 1. Falls kein RAID-System vorhanden: Trennen Sie das Gerät vollständig von der Netzspannung, siehe "Gerät ausschalten (Seite 74)". 2. Öffnen Sie die Fronttür (Seite 77). 3. Öffnen Sie das Schloss des Wechseleinschubs mit dem zugehörigen Schlüssel. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 108 Vergewissern Sie sich, dass der Wechseleinschub fest im Laufwerkshalter sitzt. 11.Schließen Sie den Bügel. 12.Verschließen Sie den Wechseleinschub mit dem Schlüssel. Hinweis Um einen zuverlässigen Betrieb der Geräte mit Wechseleinschub zu gewährleisten, muss der Wechseleinschub verschlossen sein. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 109 • Schraubendreher TORX T10 Vorgehensweise 1. Trennen Sie das Gerät vollständig von der Netzspannung, siehe "Gerät ausschalten (Seite 74)". 2. Öffnen Sie das Gerät. Befolgen Sie unbedingt die wichtigen Hinweise unter "Gerät öffnen (Seite 93)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 110 4. Nehmen Sie den linken und den rechten Montageriegel ② von der Blindblende ③ ab. Hinweis Wiedereinsetzen einer leeren 5,25"-Komponente Die Montageriegel sind mit "L" und "R" beschriftet und werden bei Bedarf genauso wieder an die Blindblende montiert. Die Oberseite der Blindblende ⑤ ist ebenfalls gekennzeichnet. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 111 Laufwerkshalters Typ A eingebaut und ist mit Schnittstellen für Daten-Kabel zur Grundplatine versehen. Somit ist an diesen Schnittstellen ein komfortables Verbinden der Daten-Kabel von der Grundplatine zum Laufwerk im Wechseleinschub möglich. Wechseleinschub mit Rückwandplatine Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 112 Drücken Sie dazu im Inneren des Geräts die Verriegelungen ① der Abdeckung ② zusammen und halten Sie diese gedrückt. Schieben Sie die Verriegelungen dann in Pfeilrichtung nach vorn. 4. Nehmen Sie vorn am Gerät die Abdeckung ② schräg nach oben ab. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 113 Abdeckung ② befindet. 6. Entnehmen Sie alle vorhandenen Wechseleinschübe, bis der Laufwerkshalter frei zugänglich ist. 7. Setzen Sie die Rückwandplatine ④ von vorn in den Laufwerkshalter ein und rasten Sie diese hinten ein. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 114 Die Rückwandplatine des Wechseleinschubs ist von innen an das hintere Ende des Laufwerkshalters Typ A eingebaut und ist mit Schnittstellen für Daten-Kabel zur Grundplatine versehen. Somit ist an diesen Schnittstellen ein komfortables Verbinden der Daten-Kabel von der Grundplatine zum Laufwerk im Wechseleinschub möglich. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 115 ② und drücken Sie gleichzeitig auf den Auswerfer ③. 4. Lösen Sie die entriegelte Rückwandplatine ④ durch Drehen nach oben aus den Halterungen und nehmen Sie sie aus dem Laufwerkshalter. 5. Schließen Sie das Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 116 Einbauplatz 1 • Einbauplatz 2 2 x intern im Gerät • 2 x HDD intern an Seitenwand des Geräts (Seite 123) Bei Verwendung von mehr als 4 Laufwerken wird ein zusätzlicher Controller benötigt Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 117 2,5"- und 3,5"-Laufwerk in Montage-Kit für 5,25"-Einschub wechseln Sie können 2,5"- und 3.5"-Laufwerke im Montage-Kit für den 5,25"-Einschub im Laufwerkshalter Typ A und im Laufwerkshalter Typ B einbauen. In diesem Montage-Kit ist das Laufwerk schock- und vibrationsgedämpft. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 118 1. Trennen Sie das Gerät vollständig von der Netzspannung, siehe "Gerät ausschalten (Seite 74)". 2. Öffnen Sie das Gerät. Befolgen Sie unbedingt die wichtigen Hinweise unter "Gerät öffnen (Seite 93)". 3. Ziehen Sie alle Stromversorgungs- und Datenleitungen vom Laufwerk ab. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 119 6. Nehmen Sie den linken und rechten Laufwerk-Montageriegel ② sowie die Laufwerksblende③ vom Laufwerk ab. Hinweis: Die Laufwerksblende ist mit "L" ④ und mit "TOP" ⑤ beschriftet. Die Laufwerk-Montageriegel sind jeweils mit "L" und "R" beschriftet. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 120 Beginnen Sie an der Bohrung, die auf dem Laufwerksträger mit "1" gekennzeichnet ist. 10.Stecken Sie den linken und rechten Laufwerk-Montageriegel ② auf den Laufwerksträger ⑥. 11.Schieben Sie den Laufwerksträger gleichmäßig und ohne zu verkanten 3/4 (nicht ganz) in die Führungsschiene des Laufwerkshalters. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 121 – Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ B (Seite 116) • Ein Original-Ersatzteil, d. h. ein für dieses Gerät zugelassenes 5,25"-Laufwerk. Informationen zu Ersatzteilen finden Sie unter "Zubehör Hardware (Seite 32)". • Schraubendreher TORX T10 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 122 6. Schieben Sie das neue Laufwerk mit den Laufwerk-Montageriegeln gleichmäßig und ohne zu verkanten in den Führungsschienen des Laufwerkshalters nach hinten, bis es einrastet. 7. Schließen Sie das Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 123 Laufwerksträgerplatte (optional erhältlich, nicht im Lieferumfang enthalten). 2. Schrauben Sie von außen die Laufwerksträgerplatte innen an die Seitenwand des Gehäuses, an Position ① oder Position ②. Die SATA-Anschlüsse liegen dabei jeweils in der Mitte ③. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 124 7.6 Laufwerke einbauen und ausbauen 3. Schließen Sie die SATA-Kabel an die gewünschten SATA-Stecker der Grundplatine (Seite 171) und am Laufwerk (Position ③) an. 4. Schließen Sie das Gerät. 5. Schließen Sie das Netzteil an. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 125 4. Stecken Sie die M.2 NVMe SSD ③ leicht schräg von oben in den Steckplatz parallel zur Grundplatine. 5. Drücken Sie die M.2 NVMe SSD vorsichtig nach unten. 6. Fixieren Sie das Ende der M.2 NVMe SSD mit Schraube auf der Grundplatine. 7. Schließen Sie das Gerät. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 126 Gerät erweitern und parametrieren 7.6 Laufwerke einbauen und ausbauen Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 127 Um eine hohe Systemverfügbarkeit zu erhalten, tauschen Sie vorbeugend Geräte- Komponenten, die einem Verschleiß unterliegen, nach den empfohlenen Tauschintervallen. Komponente Tauschintervall Laufwerke 3 Jahre Pufferbatterie 5 Jahre Lüfter 3 Jahre Filtermatte des Lüfters Je nach Verschmutzungsgrad (Frontlüfters) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 128 1. Öffnen Sie die Fronttür mindestens um einen Winkel von ca. 45° 2. Greifen Sie in die Griffmulde der Lüfterabdeckung ①. 3. Schwenken Sie die Lüfterabdeckung in Pfeilrichtung auf und nehmen Sie sie ab. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 129 1. Trennen Sie das Gerät vollständig von der Netzspannung, siehe "Gerät ausschalten (Seite 74)". 2. Nehmen Sie die Lüfterabdeckung des Frontlüfters ab. (Seite 128) 3. Drücken Sie die Verriegelungen ① zusammen und halten Sie sie gedrückt. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 130 7. Drücken Sie am größeren Adapterstecker seitlich auf die Clips ③ und lösen Sie den Adapterstecker vom Kabelhalter. 8. Lösen Sie hinten und vorn nacheinander die Rasthaken ④ des Lüfterträgers und nehmen Sie den Lüfter ab. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 131 Adapterstecker seitlich auf die Clips ③. 14.Stecken Sie den kleinen Lüfterkabelstecker ② wieder in den größeren Adapterstecker. 15.Setzen Sie den Lüfterträger mit dem neuen Lüfter an der Gerätefront ein. Siehe auch Wartungsintervalle (Seite 127) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 132 4. Drücken Sie am Lüfterhalter die obere und untere Verriegelung ① zusammen und nehmen Sie den Lüfterhalter vom Laufwerkshalter ab. Der Lüfterhalter ist wie folgt beschriftet: – Oben mit "Top" – Unten mit Pfeilen, welche die Dreh- und Luftrichtung des Lüfters anzeigen Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 133 Wechseln Sie eine verbrauchte Batterie rechtzeitig aus, siehe Informationen unter "Wartungsintervalle (Seite 127)". WARNUNG Explosionsgefahr und Gefahr von Schadstofffreisetzung Beachten Sie vor dem Wechsel der Pufferbatterie unbedingt den wichtigen Sicherheitshinweis hierzu unter "Allgemeine Sicherheitshinweise (Seite 37)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 134 5. Ziehen Sie die Batterie aus dem Sockel. 6. Setzen Sie die neue Batterie mit leichtem Druck in den Sockel ein und verriegeln Sie die Batterie. 7. Schließen Sie das Gerät. 8. Überprüfen Sie die Firmware-Einstellungen. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 135 9. Stecken Sie die Leitungen an die Laufwerke und die Grundplatine. 10.Befestigen Sie Leitungen des Netzteils mit Kabelbindern wieder im Gerät. 11.Schließen Sie das Gerät. 12.Überprüfen Sie den sicheren Zustand des Geräts. 13.Schalten Sie das Netzteil ein. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 136 9. Stecken Sie die Leitungen an die Laufwerke und die Grundplatine. 10.Befestigen Sie Leitungen des Netzteils mit Kabelbindern wieder im Gerät. 11.Schließen Sie das Gerät. 12.Überprüfen Sie den sicheren Zustand des Geräts. 13.Schalten Sie das Netzteil ein. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 137 4. Setzen Sie das neue Modul ein und schieben Sie es bis zum hinteren Rand des Gehäuses, bis es dort einrastet. 5. Stecken Sie den Netzstecker in die Buchse ① des neu eingesetzten Moduls. 6. Überprüfen Sie den sicheren Zustand des Geräts. Überprüfen Sie die korrekte Funktion an der Betriebsanzeige. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 138 11.Setzen Sie die beiden Module des redundanten Netzteils wieder ein schieben Sie diese bis zum hinteren Rand des Gehäuses, bis sie dort einrasten. 12.Stecken Sie die Netzstecker in die Buchsen der eingesetzten Module. 13.Überprüfen Sie den sicheren Zustand des Geräts. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 139 4. Lösen Sie den Entriegelungshebel ④ und entriegeln Sie die Prozessorhalterung ①. 5. Klappen Sie Entriegelungshebel ④ vorsichtig nach oben. Achten Sie dabei darauf, dass Sie den Entriegelungshebel nicht loslassen. Abbildung Prozessor-Sockel ohne Prozessor Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 140 • Sie haben die Firmware-Einstellungen notiert, da bei einem Wechsel der Grundplatine die Konfigurationsdaten des Geräts gelöscht werden. Informationen zu den Firmware-Einstellungen finden Sie im User Manual (UM) zur Grundplatine, siehe "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". • Schraubendreher TORX T10 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 141 17.Verbinden Sie das Gerät wieder mit der Netzspannung und schalten Sie das Gerät ein. 18.Aktualisieren Sie die Firmware-Einstellungen passend zur Version der neuen Grundplatine. Beachten Sie bei der Aktualisierung, ob Sie ein Gerät mit RAID-System oder ohne RAID- System betreiben. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 142 Sie zuvor auf den angeschlossenen USB-Stick kopiert haben. 7. Wählen Sie den Treiber "VMD\iaStorVD.inf" (Controller oder Manager). 8. Wählen Sie das Laufwerk für die Installation des Betriebssystems aus und führen Sie den Installationsvorgang vollständig aus. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 143 Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". 3. Schließen Sie den mitgelieferten USB-Stick am Gerät an. 4. Führen Sie Datei "START_DocuAndDrivers.CMD" aus. Die Suite "Documentation and Drivers" wird geöffnet. 5. Installieren Sie die gewünschten Komponenten. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 144 Password". Informationen dazu finden Sie im User Manual (UM) zur Grundplatine. Hinweis Sollte Ihr Gerät nicht mehr booten, z. B. nach Absturz des Betriebssystems während eines Firmware-Updates, wenden Sie sich an Ihren SIEMENS-Ansprechpartner vor Ort. Recycling und Entsorgung Die in dieser Betriebsanleitung beschriebenen Geräte sind aufgrund ihrer schadstoffarmen Ausrüstung recyclingfähig.
Seite 145 Netzteil 700 W (2 Module à 700 W, redundant; AC): • 2 × 100 V bis 240 V (–15 %; +10 %) Transiente Überspannungen Gerät ist ausgelegt für Anschluss an Versorgung mit Überspannungskategorie II (Transiente Überspannungen bis 2500 V) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 146 20 ms für 460 W ≤ 10 Ereignisse/h; Erholzeit ≥ 1 s Netzteil 700 W (2 Module à 700 W, redundant): 20 ms für 300 W ≤ 10 Ereignisse/h; Erholzeit ≥ 1 s Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 147 Bei geschlossener Fronttür: Filterklasse G2 EN 779; Partikel > 0,5 mm werden zu 99 % zurückgehalten Sicherheit Schutzklasse Schutzklasse I gemäß IEC 61140 Sicherheitsbestimmungen • IEC 61010-2-201 • EN 61010-2-201 • UL 61010-2-201 • CAN/CSA C22.2 No. 61010-2-201 Siehe auch Sicherheitshinweise zu Umgebungs- und Umweltbedingungen (Seite 44) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 148 Abwärme direkt an die Umgebungsluft und nicht an den Geräteinnenraum abgibt. Dabei sind die Anforderungen der Erweiterungskarte an die Temperatur der Ansaugluft (im Geräteinneren) zu beachten. Betrieb nur in Verbindung mit Netzteil 850 W zulässig Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 149 ± 5 % +5 V + 5 %, – 3 % Die Summenleistung der Spannungen +5 V und +3,3 V muss ≤ 200 W sein. Die Summenleistung aller Spannungen beträgt maximal 850 W. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 150 3 V/m; 2,7 bis 6 GHz 80 % AM nach IEC 61000-4-3 • 10 V; 10 kHz bis 80 MHz 80 % AM nach IEC 61000-4-6 Störfestigkeit gegen Magnetfeld 30 A/m; 50 Hz; 60 Hz (nach IEC 61000-4-8) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 151 Beim Einsatz von Laufwerken in Wechseleinschüben dürfen generell keine mechanischen Störungen am Gerät anliegen. Siehe auch Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ A (Seite 105) Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ B (Seite 116) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 152 Rapid Storage Technology ® ® Steckplätze für Speichermodule 4 x DIMM-Sockel für DDR5 4400 MHz, erweiterbar bis 128 GByte Hauptspeicher 8 bis 128 GByte, DDR5 Siehe auch Technische Daten der Steckplätze von Erweiterungskarten (Seite 153) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 153 PCIX4X16_2 PCIe x16 • 3,3 V; 3 A • Gen. 4 • 12 V; 5,5 A • Active Lanes: 8 • 3,3 V ; 0,4 A Verlustleistung des Steckplatzes, zulässig: ≤ 75 W Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 154 In Summe darf der Strom für 3,3 V ; 1,2 A nicht überschreiten Einbauposition für Grafikkarte ① Steckplatz 1 (bei Grafikkarte NVIDIA RTX A2000 und RTX A5000 kann Steckplatz 2 nicht verwendet werden) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 155 1x DisplayPort: 5120 × 2880 bei 60 Hz; 32-Bit-Farbtiefe • bis zu 3x DVI: 1920 × 1200 bei 60 Hz; 32-Bit-Farbtiefe • bis zu 3x VGA: 2048 × 1536 bei 60 Hz; 32-Bit-Farbtiefe Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 156 7680 x 4320 bei 60 Hz Maximale Auflösung mit Adapter: • bis zu 4x DVI: 1920 × 1200 bei 60 Hz; 32-Bit-Farbtiefe • bis zu 4x VGA: 2048 × 1536 bei 60 Hz; 32-Bit-Farbtiefe Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 157 2048 × 1536 bei 60 Hz; 32-Bit-Farbtiefe Stromversorgung der Grafikkarte NVIDIA RTX A4000 und NVIDIA RTX A5000 Die Grafikkarten NVIDIA RTX A4000 und NVIDIA RTX A5000 können bei SIMATIC IPC RW-545A nur bei Geräten mit Netzteil 850 W angeschlossen, betrieben und konfiguriert werden.
Seite 158 Anschlussbuchse mittels eines Adapters angeschlossen werden. 24-polig (5 V; 500 mA) USB Typ A USB Typ A: • high current USB Typ C USB Typ C: • high current 5 V; 1,5 A; bis 10 Gbit/s Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 159 Anschluss für 3,5 mm Audio-Klinkenstecker: Realtek ALC887, 8-Kanal-DAC-Unterstützung Line IN (hellblau) – Headphone OUT (lindgrün) – 1: Masse (max. 2 W an 4 Ω) 2: Audio links Microphone IN (pink) – 3: Audio rechts Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 160 Belegung Steckverbinder am Kabelbaum der Netzteile 1 = +12 V 2 = +12 V 3 = +12 V 4 = GND 5 = GND 6 = GND 7 = GND 8 = GND Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 161 260 MB 260 MB 260 MB 260 MB Windows System FAT32 40 GB 60 GB 120 GB 240 GB 300 GB 400 GB oder NTFS Data Data NTFS Rest Rest Rest Rest Rest Rest Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 162 Technische Daten 9.11 Technische Daten der Betriebssysteme Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 163 Maßbilder 10.1 Maßbild des Geräts Hinweis IEC60297_3_100 Das System erfüllt die Anforderungen für 4HE laut IEC60297_3_100. Alle Angaben in mm. ① obere Geräteseite, wenn senkrecht eingebaut Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 164 Maßbilder 10.2 Maßbild des Tower-Kit 10.2 Maßbild des Tower-Kit Vorderansicht und Draufsicht Alle Angaben in mm. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 165 Gerät ohne Extender: bis zu 312 mm • Gerät mit Extender: 339 mm ② Höhe der Erweiterungskarte PCI: 106,7 mm (Freiraum über Erweiterungskarte: 38,3 mm) PCIe: 111,2 mm (Freiraum über Erweiterungskarte: 33,8 mm) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 166 800 mm Schrank; TS 3659.191 Maße für Teleskopschienen der Fa. Heitec • für 600 mm Schrank; RP 3659.181 • für 800 mm Schrank; RP 3659.191 ② Maße für Teleskopschiene der Fa. Schroff; Typ 20110-072 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 167 • Vorschriften für die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten 2012 (RoHS) UKCA-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: • EU/UK-Declaration of Conformity for SIMATIC IPC (https://support.industry.siemens.com/cs/ww/en/view/37369031) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 168 Dieses Produkt erfüllt die Anforderungen der Koreanischen Zertifizierung. This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 169 Niederspannungsrichtlinie • 2014/35/EU "Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen" (Niederspannungsrichtlinie). Die Einhaltung dieser Norm wurde nach EN 61010-2-201 geprüft. • 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHSRichtlinie) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 170 Normen und Zulassungen 11.2 Richtlinien und Erklärungen Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 171 Summe der Ströme an den USB-Schnittstellen des Geräts (inkl. der internen USB- Schnittstellen) ≤ 3 A Technische Merkmale der Grundplatine Die technischen Merkmale der Grundplatine finden Sie unter "Allgemeine technische Daten der Grundplatine (Seite 152)". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 172 PIRQ C PIRQ C PIRQ C INT D PIRQ D PIRQ A PIRQ D PIRQ D PIRQ D PIRQ D PIRQ D PIRQ D PIRQ D Organizationa l Pins Request REQ0 Grant GNT0 AD16 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 173 Systemressourcen oder evtl. vorhandene Konflikte können bei Windows® wie folgt eingesehen werden: 1. Drücken Sie gleichzeitig die "Windows®-Taste" und “R“. Das Dialogfeld "Ausführen" wird geöffnet. 2. Geben Sie im Feld "Öffnen" den Befehl "msinfo32" ein. 3. Bestätigen Sie die Eingabe mit "OK". Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 174 0000 2000 0000 20FE Motherboard resources 0000 3000 0000 3FFF 4096 PCI Express Root Port 0000 4000 0000 403F Intel® UHD Graphics 770 0000 FFF8 0000 FFFF Intel® Acitve Management Technology -SOL (COM5) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 175 High Definition Can be Audio deactivated Controller X: Interrupt im APIC-Modus : Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 176 Intel® Serial IO I2C Host Controller - 7ACC 7F FFEF B000 7F FFEF BFFF Intel® GNA Scoring Accelerator module 7F FFEF C000 7F FFEF FFFF High Definition Audio Controller 7F FFF0 0000 7F FFFF FFFF High Definition Audio Controller Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 177 Erweiterungssteckplätze des IPC und der Bezeichnung, die bei der Zuweisung von Schnittstellen zu Software im TIA Portal verwendet wird. Steckplatz Benennung auf der Grundplatine TIA Portal Nummer am Gehäuse PCIE4X16_1 X100 PCIE3_X8_1 X101 PCIE4X16_2 X102 PCIE3_X4_1 X103 PCIE4_X4_1 X104 PCIE_X4_2 X105 PCI1 X106 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 178 Hardwarebeschreibung A.4 Zuweisung von Erweiterungsschnittstellen zur Software im TIA Portal (CP assignment) Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 179 Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: • Technical Support (https://support.industry.siemens.com) • Formular für einen Support-Request (https://www.siemens.de/supportrequest) • After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) • Gesamtdokumentation SIMATIC (https://www.siemens.de/simatic-tech-doku-portal) • Ihr Ansprechpartner vor Ort (https://www.automation.siemens.com/aspa_app) • Trainingscenter (https://siemens.de/sitrain) •...
Seite 180 Wenn Sie einen Adapter oder eine Verlängerung für die Mausleitung verwenden, prüfen Sie auch diese Steckverbindung. Wenn der Mauszeiger nach diesen Kontrollen und Maßnahmen weiterhin nicht am Bildschirm erscheint, verständigen Sie ihren technischen Kundendienst. Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 181 Die dazu notwendigen Dateien und Beschreibungen Datenträger befindet, wird mit finden Sie auf dem mitgelieferten Datenträger. folgender Fehlermeldung abgebrochen: "Status: 0xc0000225 Info: The boot selection failed because a required device is inaccessible" Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 182 Wenn der Fehler nicht mehr auftritt, war die eingehalten verwendete Erweiterungskarte Ursache der • Abweichende Störung. Ersetzen Sie diese durch eine Siemens- Steckerbelegung Erweiterungskarte oder stimmen Sie sich mit dem Lieferanten der Erweiterungskarte ab. Wenn das Gerät weiterhin abstürzt, wenden Sie sich an den technischen Kundendienst Das Gerät läuft nicht an oder...
Seite 183 Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Warnung vor heißer Oberfläche Gefährdete Bauteile) Entsorgungshinweis, beachten Sie die örtlichen Vorschriften Symbole zu Bedienelementen Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzialtrennung Ein-Aus-Taster, ohne Potenzialtrennung Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 184 CE-Kennzeichen für die europäischen Kennzeichen der Federal Länder Communications Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Zulassung für das Vereinigte Laboratories Königreich Zulassung für Indien Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 185 Anschluss für den Schutzleiter Line In Anschluss für Funktionserdung Line Out (Potenzialausgleichsleitung) DisplayPort-Schnittstelle Mikrofon-Eingang DVI-Schnittstelle LAN-Schnittstelle, nicht zugelassen für den Anschluss von WAN oder Telefon Serielle Schnittstelle USB 2.0 HiSpeed-Schnittstelle USB 3.0 Gen 1 SuperSpeed- Schnittstelle Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 186 Kennzeichen und Symbole C.5 Symbole von Schnittstellen Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 187 Betriebssystem herunterfahren, 74 Gerät von der Netzspannung trennen, 74 Canada Hardware-Reset, 75 ICES Compliance, 168 Hartes Ausschalten, (Hardware-Reset) CE-Kennzeichnung, 169 Australien COA-Label, 54 RCM, 168 Datenaustausch, 71 Batterie, (Pufferbatterie) Dokumentation, 11 Befestigungsbohrungen, (Bohrlöcher) Betauung, 42 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 188 Interrupt-Zuordnung der Steckplätze bei Sicherheitshinweise, 47 Grundplatine R680E, 172 Gerätefront, (Frontseite des Geräts) Spezifikation, 153 Gerätelüfter, (Frontlüfter) Steckplätze auf Grundplatine, 153 Gewährleistung, 47 Überhitzungsgefahr, 49 Grafik-Controller, 155 Ethernet, 71 Ethernet-Schnittstelle, (LAN-Anschluss) EU-Konformitätserklärung, 169 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 189 Steckplätze für Erweiterungskarten, 153 Grundplatine R680E, 172 wechseln, 140 ISO 9001-Zertifikat, 167 IT-Kommunikation, 71 Haftungsbeschränkung, 50 Handbücher, 11 KC Mark (Korea), 168 Hardware-Interrupt Kennzeichnung zuweisen, 173 CE-Kennzeichnung, 169 Hardware-Reset, 75 EU-Konformitätserklärung, 169 Hauptspeicher, 152 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 190 M.2 NVMe SSD Einbaumöglichkeiten für Laufwerke, 116 einbauen, 125 Laufwerkshalter Typ B Steckplätze auf der Grundplatine, 171 maximale Schwingungsbelastung für Laufwerke, 117 Technische Daten, 152 Laufwerkshalter Typ B MEBx mögliche Laufwerkskonfigurationen, 117 Optionen, 89 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 191 Netzteil 700 W (2 Module à 700 W, redundant) Buchse für Netzstecker, 24 Modul wechseln, 137 Netzteil 850 W Ausgangsspannung, 149 Buchse für Netzstecker, 23 Ein-Aus-Schalter, 26 wechseln, 136, 138 Neuseeland RCM, 168 Niederspannungsrichtlinie, 169 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 192 Transport und Lagerung, 41 RAID, 181, 182 Umgebungs- und Umweltbedingungen, 42, 44 RAID-System, (Onboard RAID-System) SIMATIC NET, 71 SIMATIC S7, 71 Datensynchronisation, 84 RCM (Australia/New Zealand), 168 Software-Produkte Recycling, 144 installiert bei Auslieferung, 52 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 193 Rückwandplatine einbauen, 112 Maßbild, 164 TPM, (Trusted Platform Module) Transiente Überspannungen, 145 Zertifikate und Zulassungen Transport, 41 FCC Rules (USA), 168 Trusted Platform Module, 91 ICES Compliance (Canada), 168 Typenschild, 53 ISO 9001, 167 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
Seite 194 Index KC Mark (Korea), 168 RCM (Australia/New Zealand), 168 Software-Lizenzvereinbarungen, 167 UL-Zulassung, 167 Zubehör Hardware, 32 Zugentlastung, 72 Befestigungsschrauben, 20 Zulassung, (EAC) Zulassungen, 42, 44 Workstation SIMATIC IPC RW-545A Betriebsanleitung, 08/2023, A5E52943274-AA...
