Gerät erweitern und parametrieren
7.2 Erweiterungskarten einbauen und ausbauen
Vorgehensweise
1. Öffnen Sie das Gerät. Beachten Sie die Hinweise unter
"Gerät öffnen (Seite 74)".

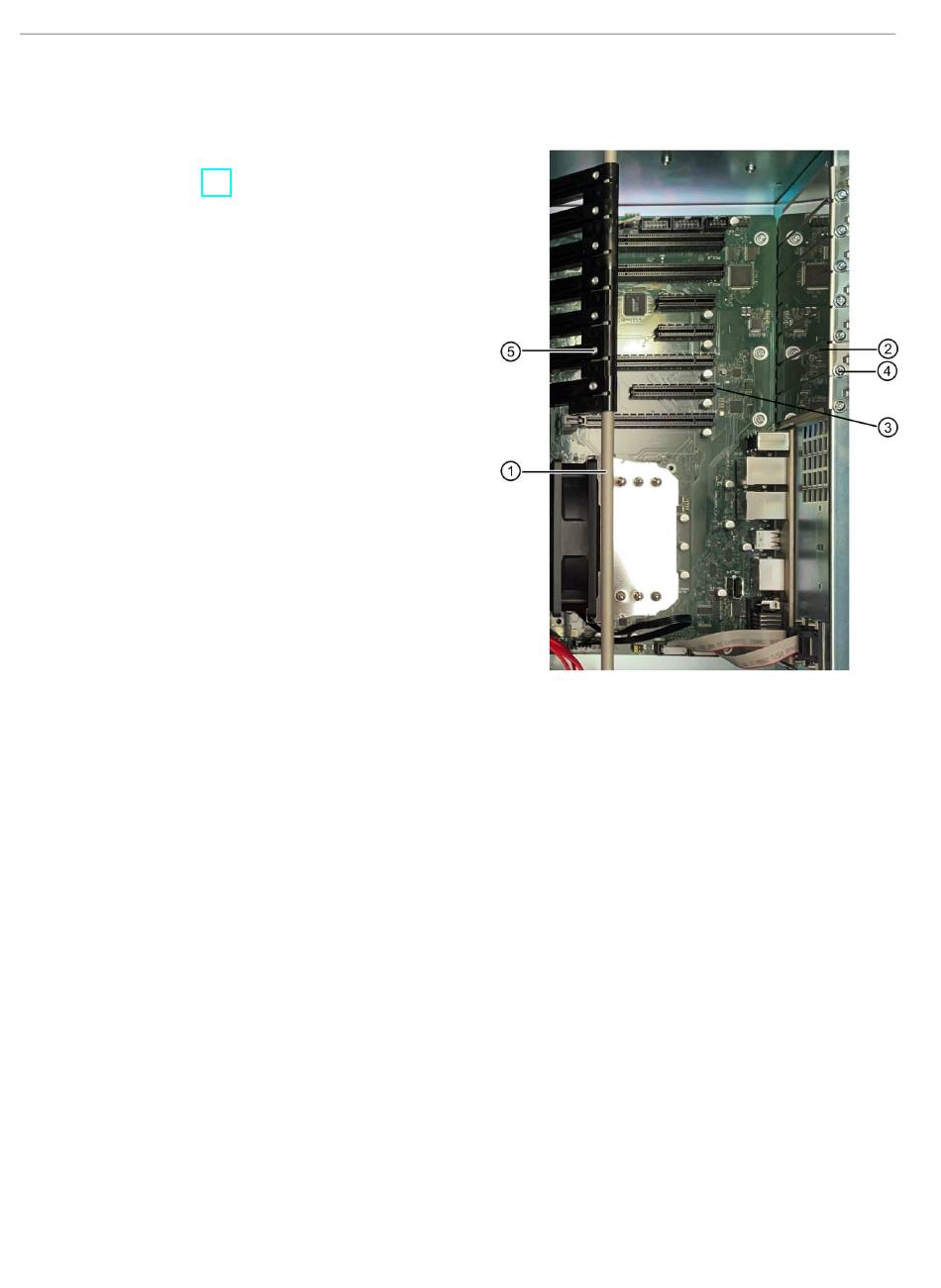

2. Fassen Sie die Stange ① mit den Kartenniederhaltern an
beiden Enden und ziehen Sie diese nach oben heraus.
Die Stange ist an den Enden eingerastet.
3. Bauen Sie am erforderlichen Steckplatz das Slotblech ②
aus.
4. Stecken Sie die Erweiterungskarte in den freien
Steckplatz ③ auf der Grundplatine.
5. Sichern Sie die Erweiterungskarte mit der Schraube ④.
6. Setzen Sie die Stange ① mit den Kartenniederhaltern
wieder ein.
7. Lösen Sie den betreffenden Kartenniederhalter und
setzen Sie diesen auf die Erweiterungskarte im Steckplatz
③.
8. Sichern Sie den Kartenniederhalter mit der
Klemmschraube ⑤.
Wenn Sie eine kurze Erweiterungskarte einbauen,
schrauben Sie die Klemmschraube ⑤ aus dem
Kartenniederhalter und drehen Sie diese in die
gegenüberliegende Bohrung ein.
Wenn Sie eine Erweiterungskarte mit geringer Bauhöhe
(Low-Profile-Erweiterungskarte) einbauen, benutzen Sie
für die Befestigung einen der längeren
Kartenniederhalter, die dem Gerät beigelegt sind.
9. Schließen Sie das Gerät.
