Gerät warten und instand setzen
8.3 Hardware ausbauen und einbauen

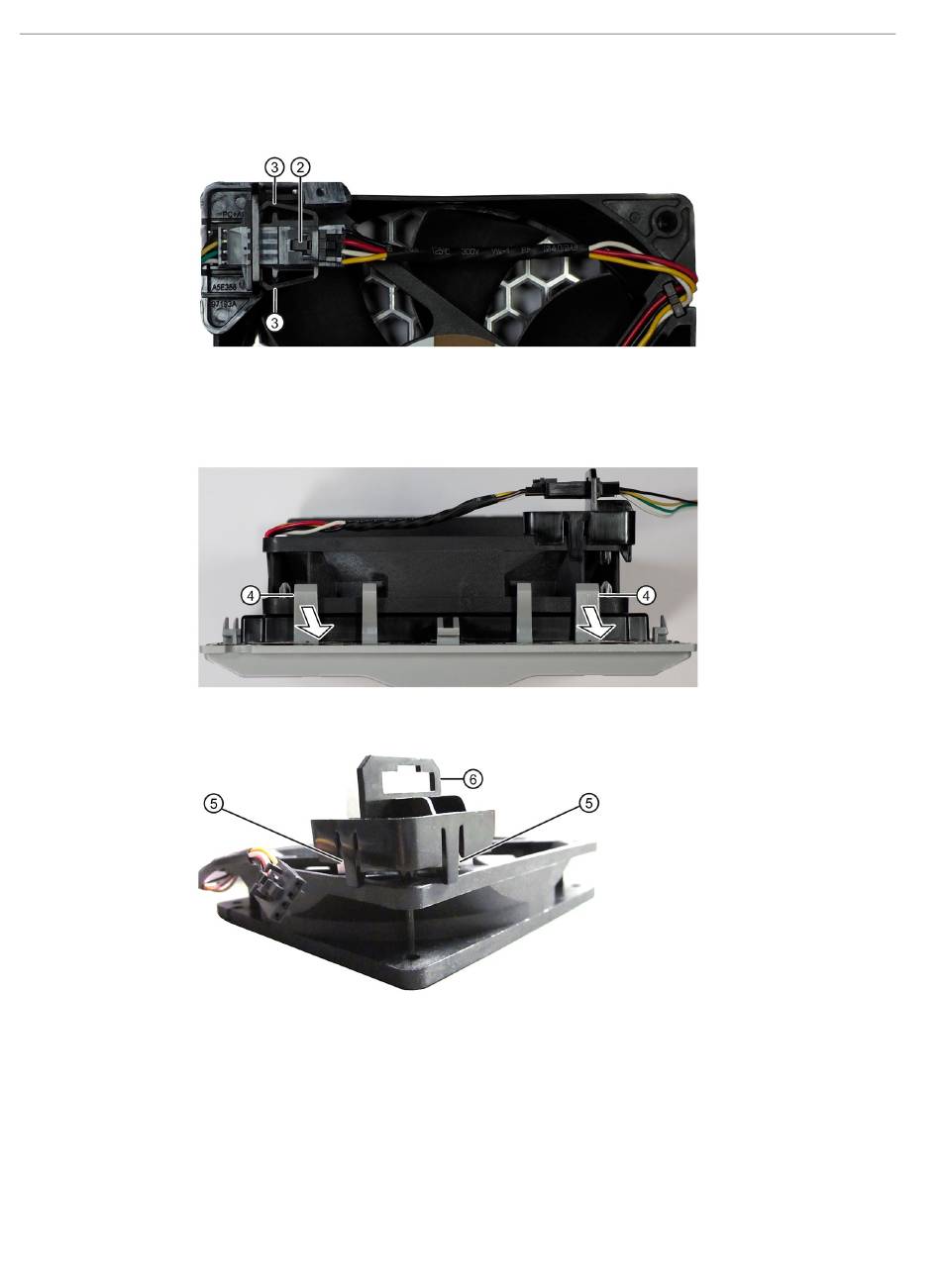

5. Drücken Sie am kleinen Lüfterkabelstecker ② auf den Clip und ziehen Sie den Stecker vom
größeren Adapterstecker ab.
6. Drücken Sie am größeren Adapterstecker seitlich auf die Clips ③ und lösen Sie den
Adapterstecker vom Kabelhalter.
7. Lösen Sie am Lüfterträger hinten und vorn nacheinander die Rasthaken ④ des Lüfterträgers
und nehmen Sie den Lüfter vom Lüfterträger ab.
8. Lösen Sie die Rasthaken ⑤ des Halters für die Adapterstecker ⑥ und nehmen Sie den Halter
ab.
