3.4.7 Leitungen am Einbaugerät sichern
An der Geräterückwand befinden sich Befestigungsösen für Kabelbinder zur Zugentlastung
folgender Leitungen:
● Leitung für Stromversorung DC 24 V
● RS-232-Leitung
● USB-Leitung

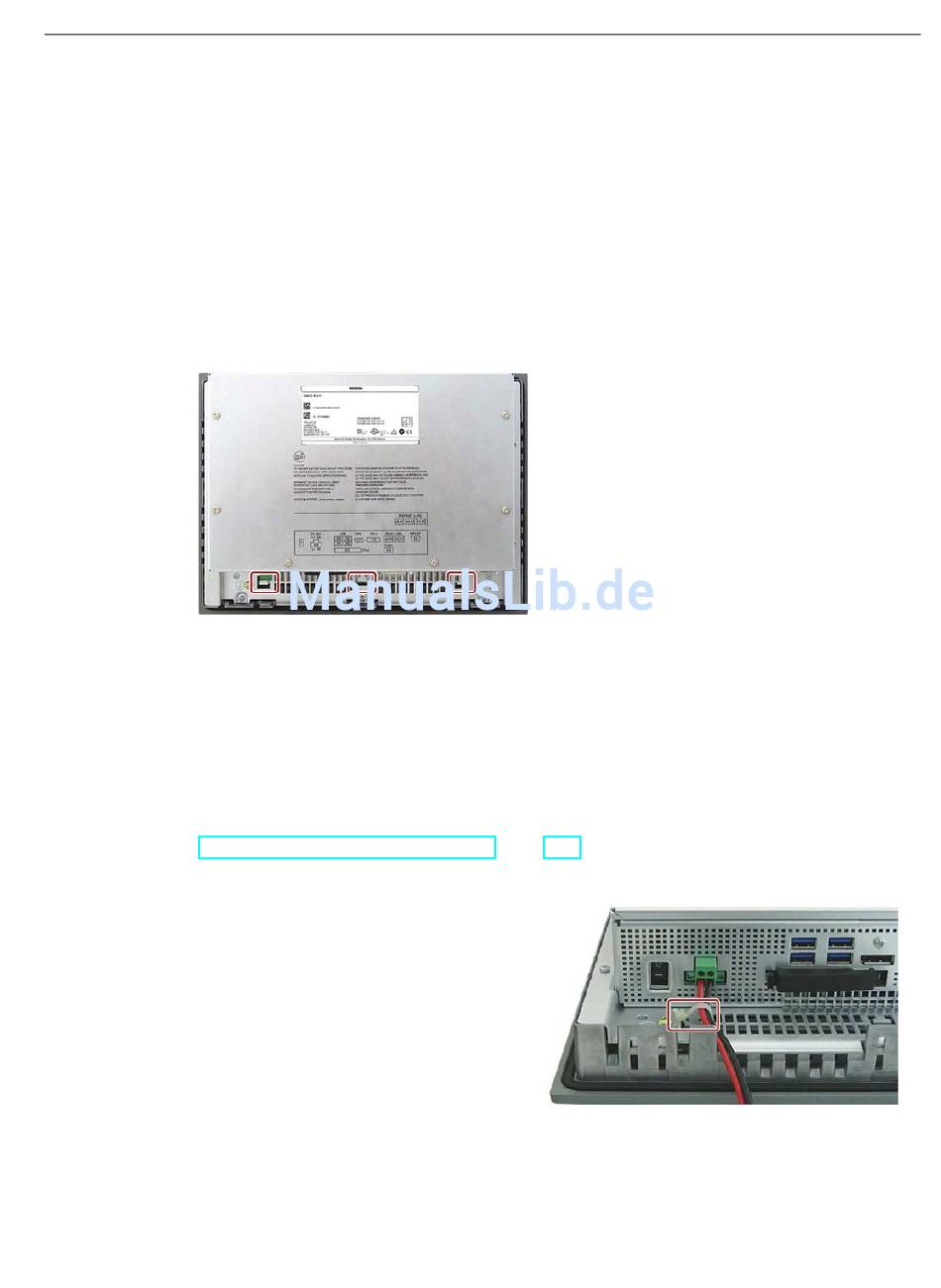

In der folgenden Abbildung ist die Lage der Befestigungsösen für je einen Kabelbinder am
Beispiel des IPC477D mit 12"-Display dargestellt. Die Lage der Befestigungsösen ist bei
allen Gerätevarianten gleich.
Voraussetzung
● Das Gerät ist eingebaut.
● Das Gerät ist angeschlossen.
Vorgehensweise
Befestigen Sie alle Leitungen, die nicht mit der Zugentlastung entsprechend Kapitel
"PROFINET-Zugentlastung anbringen (Seite 102)" gesichert werden können, an einer
Befestigungsöse.
1.
2.
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 05/2017, A5E31347222-AG
Befestigen Sie die Anschlussleitung
mit einem Kabelbinder an der
nächstgelegenen Befestigungsöse.
Schneiden Sie die überstehende
Kabelbinderzunge ab.
Gerät einbauen und anschließen
3.4 Gerät anschließen
101
