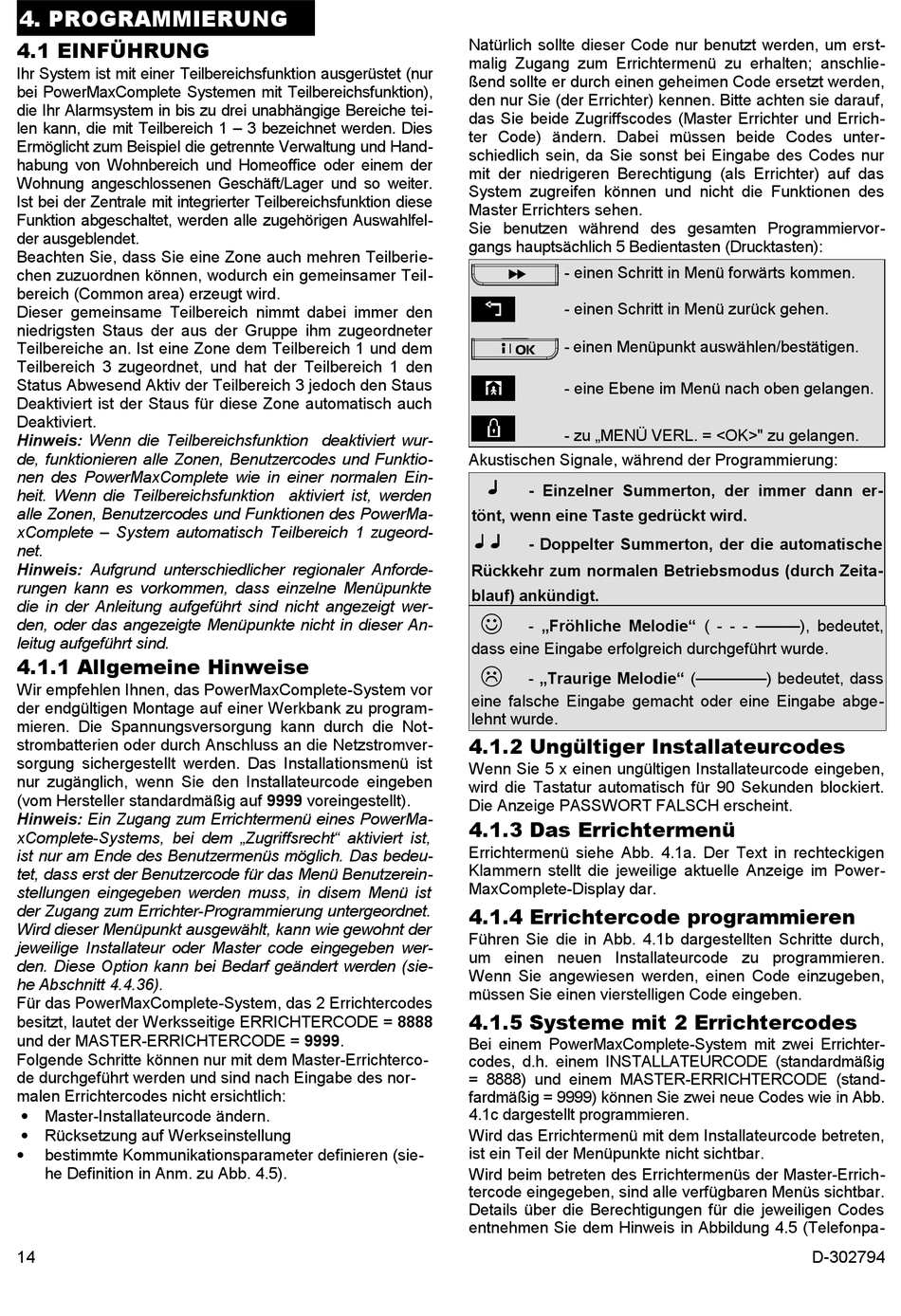

Visonic PowerMaxComplete Installationsanleitung Seite 14

4. PROGRAMMIERUNG
4.1 EINFÜHRUNG
Ihr System ist mit einer Teilbereichsfunktion ausgerüstet (nur
bei PowerMaxComplete Systemen mit Teilbereichsfunktion),
die Ihr Alarmsystem in bis zu drei unabhängige Bereiche tei-
len kann, die mit Teilbereich 1 – 3 bezeichnet werden. Dies
Ermöglicht zum Beispiel die getrennte Verwaltung und Hand-
habung von Wohnbereich und Homeoffice oder einem der
Wohnung angeschlossenen Geschäft/Lager und so weiter.
Ist bei der Zentrale mit integrierter Teilbereichsfunktion diese
Funktion abgeschaltet, werden alle zugehörigen Auswahlfel-
der ausgeblendet.
Beachten Sie, dass Sie eine Zone auch mehren Teilberie-
chen zuzuordnen können, wodurch ein gemeinsamer Teil-
bereich (Common area) erzeugt wird.
Dieser gemeinsame Teilbereich nimmt dabei immer den
niedrigsten Staus der aus der Gruppe ihm zugeordneter
Teilbereiche an. Ist eine Zone dem Teilbereich 1 und dem
Teilbereich 3 zugeordnet, und hat der Teilbereich 1 den
Status Abwesend Aktiv der Teilbereich 3 jedoch den Staus
Deaktiviert ist der Staus für diese Zone automatisch auch
Deaktiviert.
Hinweis: Wenn die Teilbereichsfunktion deaktiviert wur-
de, funktionieren alle Zonen, Benutzercodes und Funktio-
nen des PowerMaxComplete wie in einer normalen Ein-
heit. Wenn die Teilbereichsfunktion aktiviert ist, werden
alle Zonen, Benutzercodes und Funktionen des PowerMa-
xComplete – System automatisch Teilbereich 1 zugeord-
net.
Hinweis: Aufgrund unterschiedlicher regionaler Anforde-
rungen kann es vorkommen, dass einzelne Menüpunkte
die in der Anleitung aufgeführt sind nicht angezeigt wer-
den, oder das angezeigte Menüpunkte nicht in dieser An-
leitug aufgeführt sind.
4.1.1 Allgemeine Hinweise
Wir empfehlen Ihnen, das PowerMaxComplete-System vor
der endgültigen Montage auf einer Werkbank zu program-
mieren. Die Spannungsversorgung kann durch die Not-
strombatterien oder durch Anschluss an die Netzstromver-
sorgung sichergestellt werden. Das Installationsmenü ist
nur zugänglich, wenn Sie den Installateurcode eingeben
(vom Hersteller standardmäßig auf 9999 voreingestellt).
Hinweis: Ein Zugang zum Errichtermenü eines PowerMa-
xComplete-Systems, bei dem „Zugriffsrecht" aktiviert ist,
ist nur am Ende des Benutzermenüs möglich. Das bedeu-
tet, dass erst der Benutzercode für das Menü Benutzerein-
stellungen eingegeben werden muss, in disem Menü ist
der Zugang zum Errichter-Programmierung untergeordnet.
Wird dieser Menüpunkt ausgewählt, kann wie gewohnt der
jeweilige Installateur oder Master code eingegeben wer-
den. Diese Option kann bei Bedarf geändert werden (sie-
he Abschnitt 4.4.36).
Für das PowerMaxComplete-System, das 2 Errichtercodes
besitzt, lautet der Werksseitige ERRICHTERCODE = 8888
und der MASTER-ERRICHTERCODE = 9999.
Folgende Schritte können nur mit dem Master-Errichterco-
de durchgeführt werden und sind nach Eingabe des nor-
malen Errichtercodes nicht ersichtlich:
• Master-Installateurcode ändern.
• Rücksetzung auf Werkseinstellung
•
bestimmte Kommunikationsparameter definieren (sie-
he Definition in Anm. zu Abb. 4.5).
14
Natürlich sollte dieser Code nur benutzt werden, um erst-
malig Zugang zum Errichtermenü zu erhalten; anschlie-
ßend sollte er durch einen geheimen Code ersetzt werden,
den nur Sie (der Errichter) kennen. Bitte achten sie darauf,
das Sie beide Zugriffscodes (Master Errichter und Errich-
ter Code) ändern. Dabei müssen beide Codes unter-
schiedlich sein, da Sie sonst bei Eingabe des Codes nur
mit der niedrigeren Berechtigung (als Errichter) auf das
System zugreifen können und nicht die Funktionen des
Master Errichters sehen.
Sie benutzen während des gesamten Programmiervor-
gangs hauptsächlich 5 Bedientasten (Drucktasten):
- einen Schritt in Menü forwärts kommen.
- einen Schritt in Menü zurück gehen.
- einen Menüpunkt auswählen/bestätigen.
- eine Ebene im Menü nach oben gelangen.
- zu „MENÜ VERL. = <OK>" zu gelangen.
Akustischen Signale, während der Programmierung:
- Einzelner Summerton, der immer dann er-
tönt, wenn eine Taste gedrückt wird.
- Doppelter Summerton, der die automatische
Rückkehr zum normalen Betriebsmodus (durch Zeita-
blauf) ankündigt.

- „Fröhliche Melodie" ( - - - –––––), bedeutet,
dass eine Eingabe erfolgreich durchgeführt wurde.

- „Traurige Melodie" (––––––––) bedeutet, dass
eine falsche Eingabe gemacht oder eine Eingabe abge-
lehnt wurde.
4.1.2 Ungültiger Installateurcodes
Wenn Sie 5 x einen ungültigen Installateurcode eingeben,
wird die Tastatur automatisch für 90 Sekunden blockiert.
Die Anzeige PASSWORT FALSCH erscheint.
4.1.3 Das Errichtermenü
Errichtermenü siehe Abb. 4.1a. Der Text in rechteckigen
Klammern stellt die jeweilige aktuelle Anzeige im Power-
MaxComplete-Display dar.
4.1.4 Errichtercode programmieren
Führen Sie die in Abb. 4.1b dargestellten Schritte durch,
um einen neuen Installateurcode zu programmieren.
Wenn Sie angewiesen werden, einen Code einzugeben,
müssen Sie einen vierstelligen Code eingeben.
4.1.5 Systeme mit 2 Errichtercodes
Bei einem PowerMaxComplete-System mit zwei Errichter-
codes, d.h. einem INSTALLATEURCODE (standardmäßig
= 8888) und einem MASTER-ERRICHTERCODE (stand-
fardmäßig = 9999) können Sie zwei neue Codes wie in Abb.
4.1c dargestellt programmieren.
Wird das Errichtermenü mit dem Installateurcode betreten,
ist ein Teil der Menüpunkte nicht sichtbar.
Wird beim betreten des Errichtermenüs der Master-Errich-
tercode eingegeben, sind alle verfügbaren Menüs sichtbar.
Details über die Berechtigungen für die jeweiligen Codes
entnehmen Sie dem Hinweis in Abbildung 4.5 (Telefonpa-
