Visonic MCT-302 Installationsanleitung

MCT-302 MCT MCT MCT -302 -302 -302

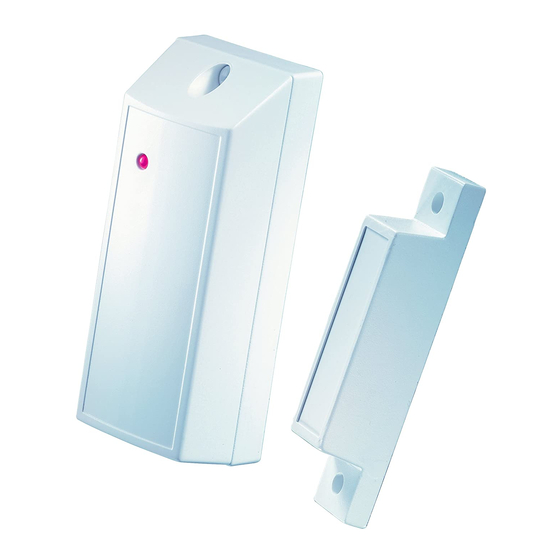

Überwachter Powercode-Funkmagnetkontakt
1. Einführung
Der MCT-302 ist ein überwachter Powercode-Magnetkontakt, mit
integriertem HF-Teil für Anwendungen in der Alarmtechnik. Er
verfügt über einen integrierten Reedkontakt (der bei Annäherung
eines Magneten schließt) sowie einen Anschluß für einen
externen Öffnungs- oder Schließkontakt, der mit einem Linien-
abschlußwiderstand versehen werden kann.
Dieser Ausgang kann für weitere Magnetkontakte oder andere
Öffnungs- oder Schließkontakte verwendet werden. Über einen
integrierten DIP-Schalter ist es dem Installateur möglich, den
integrierten Reedkontakt abzuschalten und so nur den extern
angeschlossenen Kontakt
Kontakte das selbe HF-Teil benutzen, wirkt der Reed-Kontakt
sowie der extern angeschlossene Kontakt, wie separate Sender.
Der integrierte Reed-Kontakt sowie der extern angeschlossene
Kontakt, verfügen über eine eigene 24-bit Powercode Adresse.
Die individuelle Adresse eines jeden Kontaktes wird in einem
rollierenden Verfahren werksmäßig aus über 16 Millionen
möglichen Adressen programmiert.
Mit dem Signal des internen sowie des externen ange-
schlossenen Kontaktes, werden auch technische Signale wie
z. B. Batteriezustand an den Empfänger übertragen. Um beim
Senden von Signalen Kollisionen mit anderen im Gebäude
befindlichen Sendern zu vermeiden, werden die einzelnen
Sequenzen mit einem zeitlichen Abstand versehen, der abhängig
ist von der eigenen Adresse. Hierdurch entstehen für die
unterschiedlichen Sender unterschiedliche Sendeintervalle.
Der MCT-302 ist mit einem Sabotagekontakt ausgestattet,
welcher ausgelöst wird, wenn der Gehäusedeckel entfernt wird.
Bei Öffnen des Deckels wird eine Information an den Empfänger
gesendet. Dieses schaltet ein Sabotagesignal am Empfänger.
2. Technische Daten
Frequenzen (MHz): 433,92 – für andere Länder sind andere
Frequenzen verfügbar
Codierung der Senderandresse:
16 Millionen Kombinationsmöglichkeiten, Impulsweiten Modulation
Länge der Gesamtnachricht: 36-bits
Alarmeingänge: 2, ein interner sowie ein externer mit jeweils
separater Adresse
Externer Alarmkontakt: Öffner- oder Schließkontakt mit Linien-
abschlußwiderstand, einstellbar mittels DIP-Schalter
Linienabschlußwiderstand: 47 kΩ
Signalwiederholung: Im Abstand von 3 Minuten oder einmalige
Sendung der Nachricht, einstellbar über DIP-Schalter
Sabotagealarm: Der Sabotagealarm wird im Abstand von
3 Minuten übertragen, bis zum Beheben des Sabotagealarms
3. Installation
3.1 Montage
Es wird empfohlen, den Sendeteil auf den feststehenden Teil und
den Magneten auf den beweglichen Teil der Tür (bzw. des
Fensters), zu montieren (wie in Abbildung 2 dargestellt). Stellen Sie
dabei sicher, daß der Abstand zum Magneten im geschlos- senen
Zustand der Tür bzw. des Fensters, nicht mehr als 6mm beträgt.
A . Entfernen Sie die Schraube des Gehäusedeckels (Abbildung 3).
B . Entfernen Sie den Gehäusedeckel wie in Abbildung 4
dargestellt.
C . Entnehmen Sie die Platine aus dem Unterteil (siehe Abb. 1
und 5), indem Sie den flexiblen Halter zur Seite biegen.
DG2281
zu überwachen. Obwohl
24-bit Digitalcode,
Wird der Gehäusedeckel des MCT-302 wieder geschlossen und
damit der Sabotagealarm behoben, wird dies ebenso an den
Empfänger gesendet und damit das Sabotagesignal zurück-
gesetzt.
In einem Intervall von ca. 60 Minuten wird ein Statussignal
übertragen, welches den Zustand des internen Reedschalters
(wenn mit DIP-Schalter freigegeben) oder des extern ange-
schlossenen Kontaktes an den Empfänger überträgt. Durch
dieses Statussignal wird dem Empfänger mitgeteilt, daß der
entsprechende Magnetkontakt im Sicherungssystem noch aktiv
beide
ist. Eine im Funkmagnetkontakt vorhandene LED leuchtet
während jedem Sendevorgang. Die LED leuchtet nicht, während
der stündlichen Statusübertragung. Die Spannungsversorgung
erfolgt über eine im Gerät integrierte 3,6V Lithiumbatterie. Sinkt
die Batteriekapazität unter einen Level, bei dem ein sicherer
Betrieb über einen längeren Zeitraum nicht mehr gewährleistet
ist, wird an den Empfänger ein Batteriewarnsignal übertragen.
Statusüberwachung:
60 Minuten
Stromversorgung: 3,6V Lithiumbatterie, ½ AA, Tadiran TL-5902
über
Kapazität der Batterie: 1,2 Ah
Stromaufnahme: 5
Lebensdauer der Batterie:
Bei 10 Übertragungen per Tag: über 10 Jahre
Bei 50 Übertragungen per Tag: ca. 6 Jahre
Der Zustand der Batterie wird mit jeder Übertragung übermittelt.
Betriebstemperatur: 0
Abmessungen: 81 mm x 22 mm x 23,5 mm
Gewicht: inklusive Batterie = 34 g, Magnet = 13 g
Konformität: CE, BZT, RTTE
D . Benutzen Sie
Anzeichnen der Löcher (Abbildung 5).
E . Bohren Sie die Löcher und befestigen Sie das Unterteil mit 2
Dübeln und Senkkopfschrauben, die in der Packung liegen.
Achtung! Die Benutzung anderer Schrauben mit größerer
Länge oder anderem Schraubkopf führt unter Untständen zu
Kurzschlüssen auf der Platine!
F . Montieren Sie den Magneten auf der Seite des Magnet-
kontaktes, auf der sich die Markierung auf dem MCT-302
befindet.
Installationsanleitung

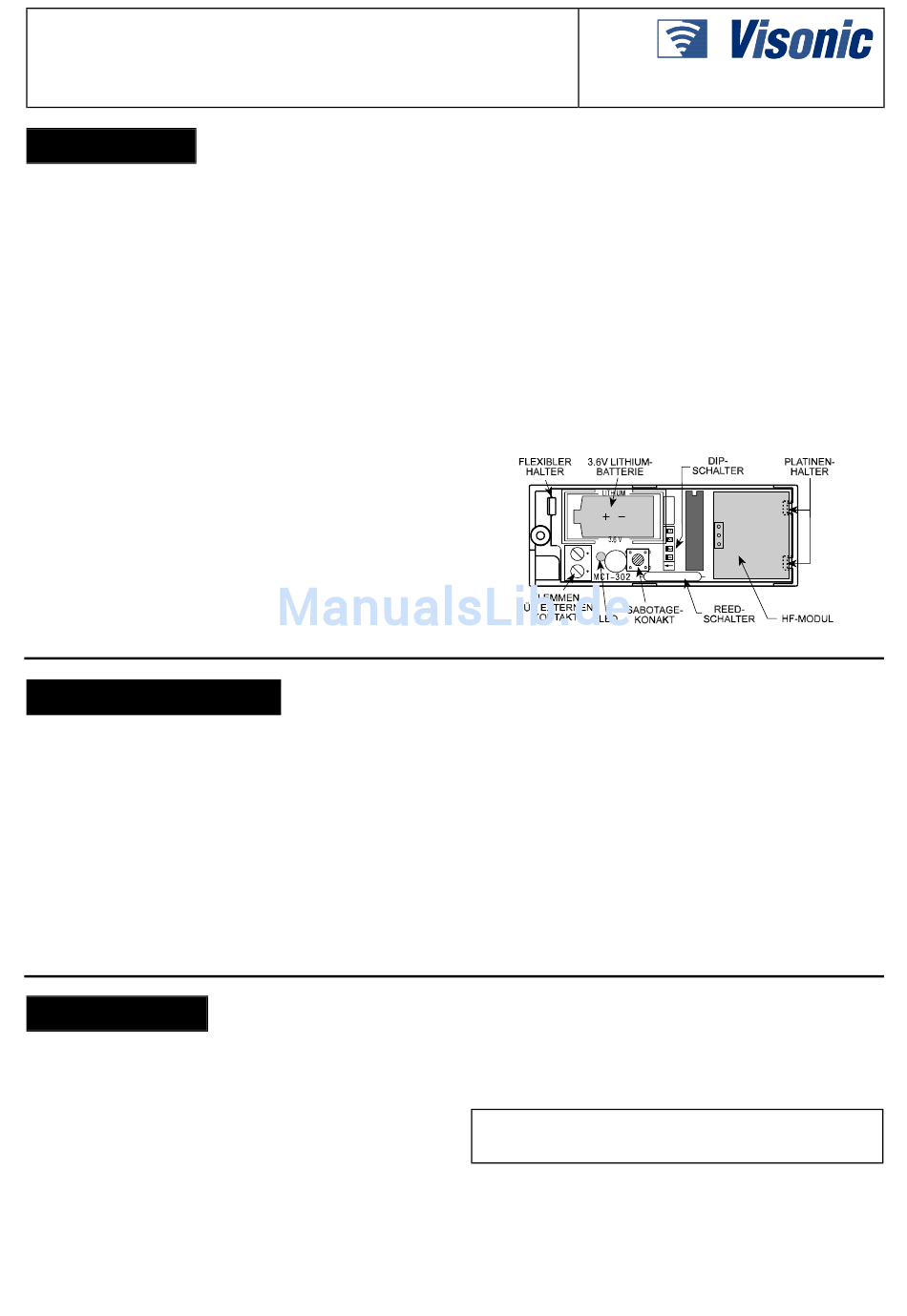

Abb. 1: MCT-302 Innenansicht
Statusübertragung
µ A standby, 8 mA beim Senden (inklusive LED)
º º
C bis 50 C
das Unterteil als Bohrschablone
im Abstand von
zum
1
