Visonic GSM-350 Installationsanleitung

GSM-GERÄT
GSM-Modem für PowerMax+
1. EINLEITUNG
Das GSM-Gerät ermöglicht es, das PowerMax+-System über ein
Mobilfunknetz zu bedienen. Die Leistungsmerkmale des GSM-
Gerätes sehen wie folgt aus:
A. Schneller PowerMax+-Upload/-Download mittels GSM-Gerät.
B. Versenden von SMS- und Sprachmitteilungen an private
Telefonapparate.
C. Datenaustausch mit der Notrufzentrale (SIA, Kontakt-ID-
Format).
D. Einsatz als Reservetelefonverbindung zum PowerMax+-
System, wenn die Festnetz-Telefonverbindung ausfällt, oder
Nutzung als einzige Telefonverbindung.
E. Versenden von SMS-Mitteilungen an die Notrufzentrale.
F. Zweiweg-Sprachkanal
PowerMax+-Benutzer.
G. Ferngesteuertes Aktivieren des PowerMax+-Systems.
H. Ferngesteuertes Aktivieren von Haushaltsgeräten.
I. Fernüberwachung des
Störungen).
J. Möglichkeit, das PowerMax+-System mittels Einmalwahl
anzuwählen (dabei braucht nicht gewählt, aufgelegt und
erneut gewählt zu werden).
K. Schutz gegen Sabotage und Abklemmen der Telefonleitung.
Das Gerät weist folgende LED-Anzeigelampen auf (siehe Abb.
1):
A. LED „Spannung EIN" (rot).
Lichtsignalart:
Ständig Netzspannung EIN
Blinkt 1 x/Sek. Keine Netzspannung (aber Batteriespannung
OK).
Blinkt 4 x/Sek. Batterie fast leer.
B. Kommunikations-LED (grün):
Lichtsignalart:
Blinkt langsam GSM-Gerät mit GSM-Netz verbunden.
Blinkt schnell Modem überträgt gerade.
2. TECHNISCHE DATEN
Spannungsquelle: In Netzsteckdose steckbares Netzteil (für
Innenraummontage): 120 VAC, 60 Hz / 9 VAC, 1 A (in den U.S.A.)
oder: 230 VAC, 50 Hz / 9 VAC, 1 A.
Frequenz (MHz): 900/1800 (USA), 850/1900 (Europa)
Stromverbrauch: ca. 40mA (im Standby-Modus), < 400mA (bei
Übertragung).
Notstrombatterien (im Lieferumfang des Gerätes enthalten): Ni-
Metal, 7,2 V, 1300 mAh, für max. 24 Std. Betriebszeit.
Anfängliche Batterieladezeit (mit GSM-Netzteil): ≤ 48 Stunden
Max. Abstand zwischen GSM-Gerät und PowerMax+-System:
bis 12m
Abmessungen (HxBxT): 18,5 x 10,8 x 4,3 cm
Gewicht: 500g
Farbe: Grau
Betriebstemperatur: 0°bis 49°C
DE5926
zwischen Telefonteilnehmer
PowerMax+-Systems
Wann
Wann
LED „Span-
nung EIN"
(rot)
Antenne
Das GSM-Gerät
Notstrombatterien und ein Sabotageschutzschalter.
Die Notstrombatterien
PowerMax+-System oder über ein Netzteil aufgeladen.
und
Wenn die PowerMax+-Telefonleitung unterbrochen ist, benutzt
das PowerMax+-System das GSM-Gerät an Stelle der Festnetz-
Telefonverbindung
Verbindungszweck"
(Status,
Einzelheiten
Abschnitt 6.5).
Die Verbindung zwischen dem GSM-Gerät und dem PowerMax+-
System wird regelmäßig von beiden Geräten geprüft. Wenn die
Verbindung
Sabotagealarm. Wenn eines der Geräte sabotiert wird, meldet
das andere Gerät ein Ereignis.
Falls die Batterien des GSM-Geräts fast leer sind oder die GSM-
Verbindung ausfällt, wird eine Störungsmeldung an das
PowerMax+-System übertragen.
Das GSM-Gerät muss beim PowerMax+-System angemeldet
werden ("GSM installiert" – siehe Programmieranleitung für
PowerMax+, Abschnitt 6 – „GSM-Parameter definieren").
Die SIM-Karte (siehe Abb. 2) mit 3V- oder 5V-Technik sollte in
das GSM-Gerät eingelegt werden, damit das Gerät mit dem
Mobilfunknetz über eine vordefinierte Rufnummer verbunden
werden kann.
Einhaltung von Normen:
Europa: GSM-Normen: 3GPP TS 51.010-1 und EN 301 511.
EMV: EN 301 489-7 und EN301 489-1 und EN301
489-7.
Sicherheitsnormen: EN 60950 und EN 50361.
CE/RTTE: Richtlinie 1999/5/EG des Europäischen
Parlaments und des Europäischen Rates.
FCC 47 Part 22 (GSM850) und Part 24 (GSM 1900).
USA:
EMV-Norm: FCC 47 Part 15.
SAR-Normen: FCC-Vorschrift 2.1093, FCC-Erlass
96-326 und Ergänzung C zum OET-Bulletin 65.
Installationsanleitung
Kommunikations-
LED (grün)
Buchse f. PC

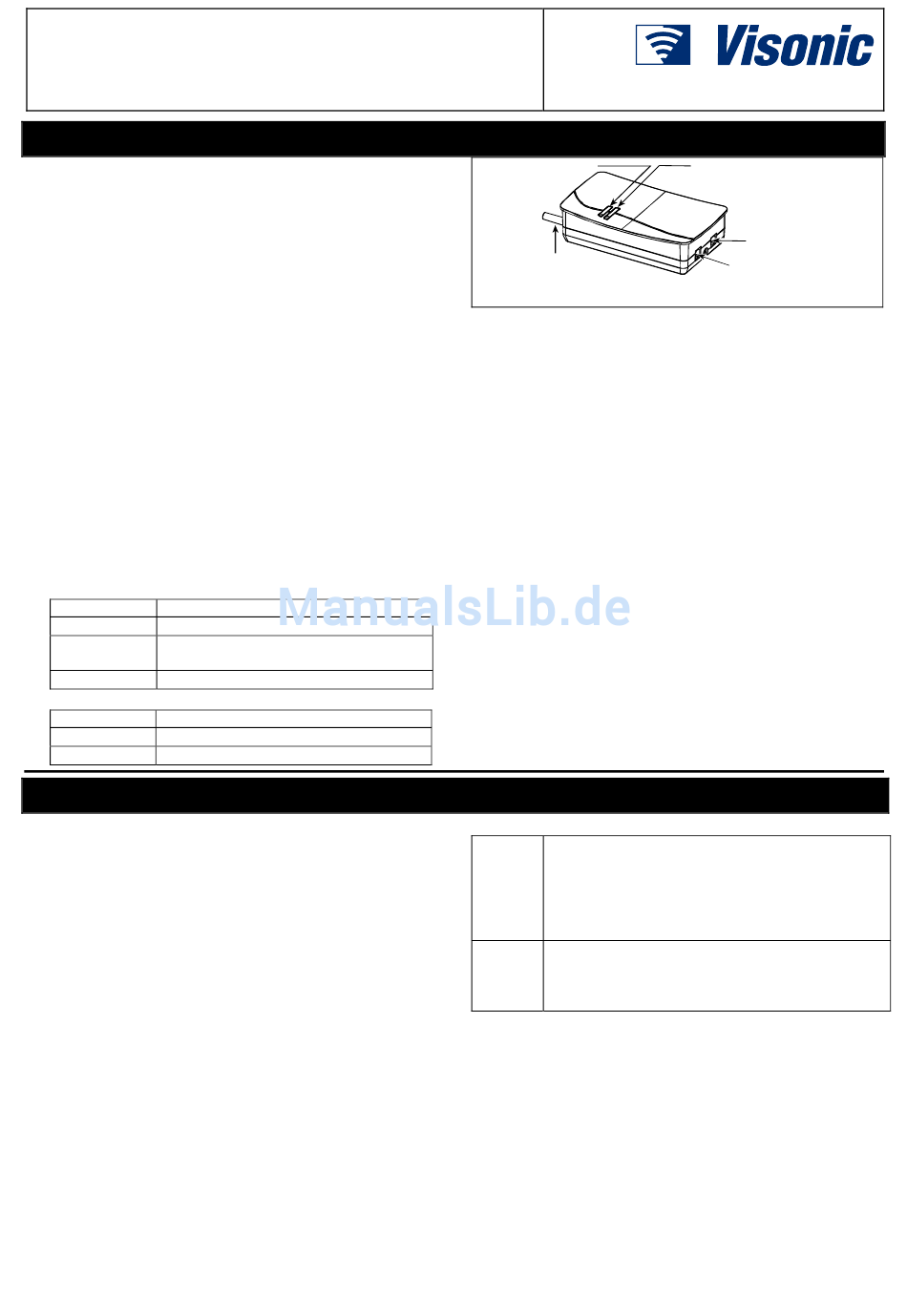

Abb. 1 - Außenansicht
besteht aus einem
des GSM-Geräts
gemäß der im
eingegebenen
siehe Programmieranleitung
getrennt ist, melden beide
Buchse
für Power-
Max+
GSM-Mobilmodem,
werden vom
Parameter "GSM-
Definition (weitere
für PowerMax+,
Geräte einen
1
