3. INSTALLATION
3.1 Geräte auspacken
Verpackungskarton öffnen und prüfen, ob alle Lieferge-
genstände in der Verpackung enthalten sind. Wenn ein
Liefergegenstand fehlt, sofort die zuständig Bezugsquelle
kontaktieren.
3.2 Versorgung des Systems
Schliessen Sie das PowerMaxComplete-System an das
Stromnetz an wie in Abbildung 3.10 beschrieben. Alterna-
tiv können Sie das System mit Hilfe der Notstrombatterien
hochfahren; sofern diese Vorgeladen sind (wie in Abb. 3.3
gezeigt).
Stören Sie sich nicht daran, wenn ggf. Störungsanzeigen
(bedingt durch nicht eingelegte Akkus oder die noch nicht
angeschlossene Telefonleitung) angezeigt werden.
3.3 Programmierung
Es ist empfehlenswert, unter Verwendung der Tabellen in
Anhang A und B am Ende dieser Anleitung vorauszupla-
nen, um den Standort jedes Melders, den Inhaber und die
Zuordnung jedes Handsenders zu programmieren.
Legen Sie alle Sender und Melder, die im System verwen-
det werden sollen, zusammen und markieren Sie jeden
von ihnen entsprechend Ihrem Installationsplan.
Programmieren Sie das System wie in dieser Anlei-
tung beschrieben.
4 Löcher bohren und mit Dübeln versehen
D-302794
1
Schrauben
lösen
4

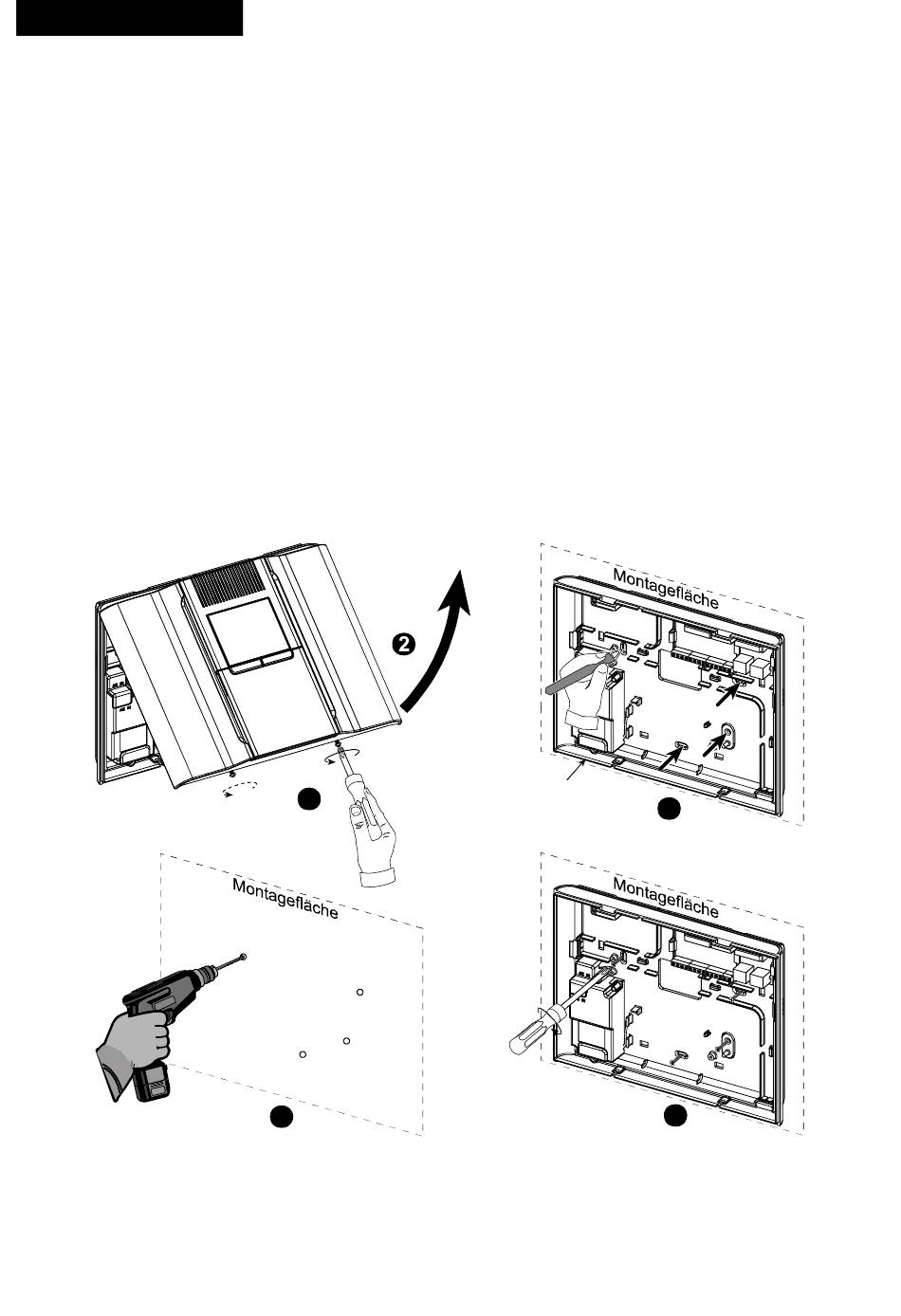

Abb. 3.1 – Befestigen der Gehäuserückwand
3.4 Befestigung
Verfahren zur Befestigung von PowerMaxComplete™ sie-
he Abb. 3.1 bis 3.11.
3.5 Gehäuserückwand: Montage
und Verdrahtung
Verfahren zur Verdrahtung von PowerMaxComplete™ sie-
he Abb. 3.2. Bei Bedarf können die entsprechende Erwei-
terungsplatinen (Teilweise Optional) oder einige der
Schraubklemmen für das anbringen der Anschlussdrähte
aus deren Halterung/Steckplatz genommen werden, wenn
dies den Anschlussvorgang erleichtert. Danach sind diese
wieder ordnungsgemäß an dem entsprechenden Platz zu
fixieren.
Ist der Telefonleitungsanschluss entsprechend lokaler vor-
gaben mit Schraubklemmen versehen, muss die Amtslei-
tung mit den mit LINE gekennzeichneten Klemmen ver-
bunden werden. Wird die gleiche Amtsleitung für weitere
Geräte genutzt, sind diese über die mit SET gekennzeich-
nete Klemmen anzubinden.
Rückwand
Position der 4 Bohrlöcher markieren
Rückwand mit 4 Schrauben fixieren.
3
5
7
