VERDRAHTETE MELDER WIE FOLGT ANSCHLIESSEN:
ZONE 29 / ZONE 29 /
(*)
ZONE 30 GND V+ ZONE 30
2.2 kΩ
Power
TAMP Alarm Alarm
N.C. N.C. N.C.
Melder mit Melder ohne
Sabotagekontakt Sabotagekontakt
Anmerkungen:
* Die Klemmen der Meldelinie 29/GND und Meldelinie
30/GND können an den Ruhestromkontakt eines Mel-
ders, Schalters (z.B. Sabotageschalter eines Gerä-
tes) oder einer Taste mit dazwischengeschaltetem
2,2 K Ω -Widerstand angeschlossen werden. Derartige
Widerstände wurden bereits herstellerseitig an den
Klemmen für die Meldelinie 29/GND und die Meldeli-
nie 30/GND angeschlossen oder liegen dem Paket
bei. Die „12+"-Klemme kann verwendet werden,
um einen Melder (bei Bedarf) mit 12V (max. 36mA)
zu versorgen.
** Die EXT-Klemme kann verwendet werden, um eine
Außensirene auszulösen.
Die INT-Klemme kann für die Ansteuerung einer weitere
Sirene oder eines Blitzlichtes programmiert werden (sie-
he AUSGÄNGE PROGRAMMIEREN – Ausgang
Blitz/Sirene programmieren in Abschnitt 4.8).
Die „+12V" und die „GND"-Klemmen können für ei-
genversorgte Sirene genutzt werden (zwecks perma-
nenter Gleichstromversorgung)
Hinweis: Wird ein internes GSM Modul genutzt, kann der
mit Cell/PC gekennzeichnete Anschluss der Duall RS232
Anschlussplatine nicht für den Anschluss eines PC's
zwecks Programmierung des Systems genutzt werden. In
diesem Fall ist der mit PL/PC gekennzeichnete Anschluss
dieser Anschlussplatine für die Anbindung eines PC's zu
nutzen. Soll in diesem Fall der Cell/PC Anschluss für die
Anbindung des PC's genutzt werden, muss das interne
GSM Modul vorab entfernt werden.
WARNUNG! Wenn steckbare Schraubklemmblöcke oder
die Anschlussplatinen wieder eingesteckt werden, muss
sichergestellt sein, dass sie sorgfältig mit den zugehörigen
Stiften auf der Platnie, bzw den Haltern fluchten und gege-
benfalls Einrasten. Durch nicht fluchtende oder falsch her-
um eingesteckte Klemmen können die internen Schaltkrei-
se des PowerMaxComplete-Systems beschädigt werden!
WICHTIG! Die Klemmen für Innen- und Außensirene sind
Gleichstromausgänge, die für 12V-Sirenen ausgelegt sind.
Wenn an einen dieser Ausgänge ein Lautsprecher
D-302794
OPTIONALES EXPANDER MODUL
Verdrahtung von Zonen, Sirenen, Speechbox und Meldern
HINWEIS
Das Erweiterungsmodul
ist optional. Ohne dieses
stehen auf der
Hauptplatine nur die
Anschlussklemmen für
Anbindung der Zone 29
und einer verdrahteten
Sirene zur Verfügung.
(*)
GND V+
HINWEIS
Bei Zone 29 & 30 "erfasst" das System,
je nach Ereignis einen bestimmten
Widerstand wie folgt:
Normal (ohne Alarm & Sabotage): 2.2 k Ω
Alarmereignis: 4.4 k Ω
Power
Sabotageereignis: unendlicher
Widerstand

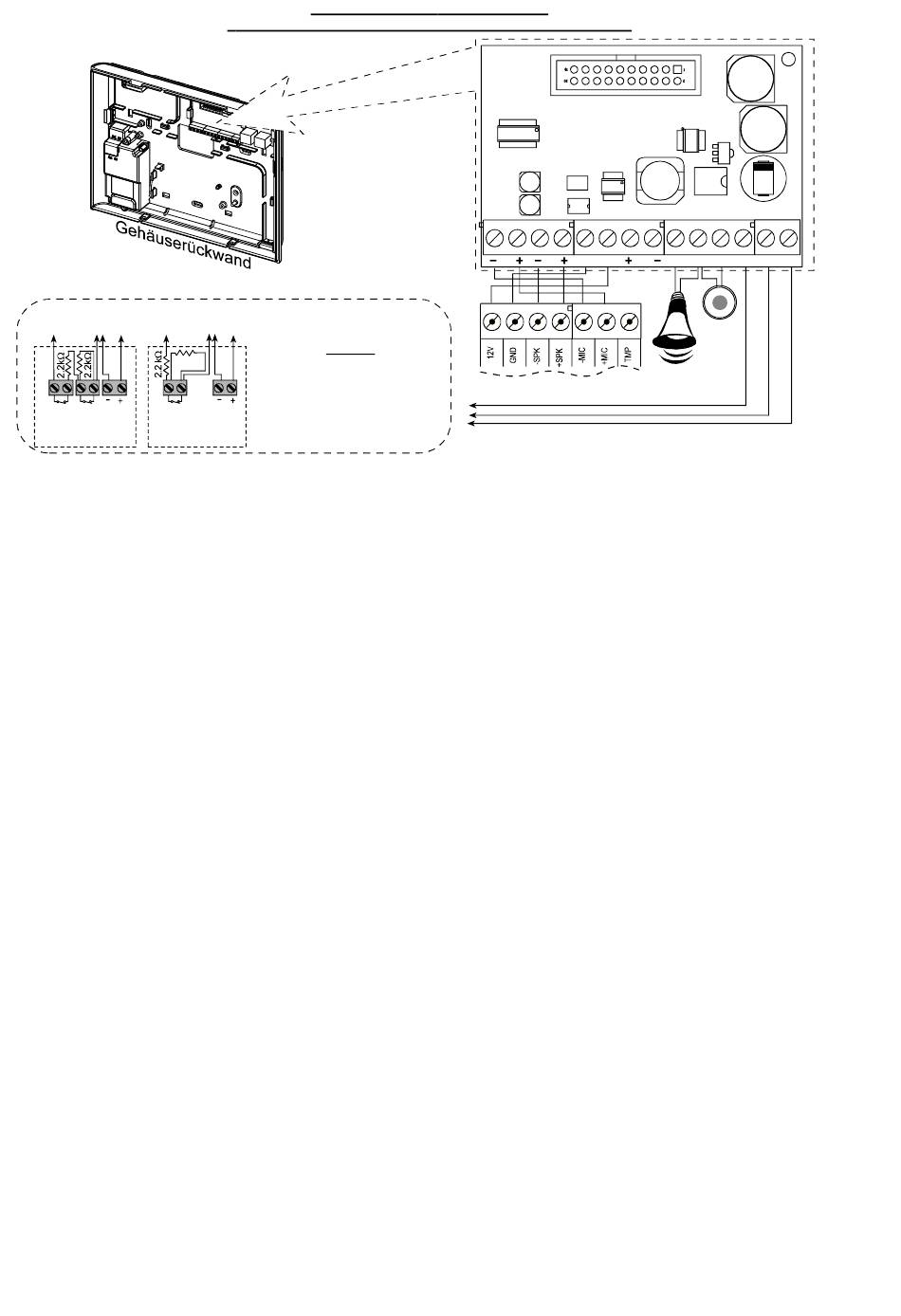

Abb. 3.2 – Verkabelung Telefonanschluss, Zonen und Sirenen
EXPANDER
MIC SPK GND 12V PGM
SPEECHBOX
angeschlossen wird, so führt dies zu einem Kurzschluss,
der das System beschädigt.
3.6. Notstromakku einlegen
Akkufachdeckel öffnen (siehe Abb. 3.3). Ein Pack (6 oder 8
Akkus) einlegen und Stecker des Packs an die entspre-
chende Buchse des PowerMaxComplete-Systems anschlie-
ßen.
WICHTIG! Bitte beachten sie dass im Menü 4. ZENTRALE
PROGRAMMIEREN, Unterpunkt 38. BATTERIE TYP vor
Anschluss des Akkupacks die korreckte Betriebsspannung
eingestellt wurde.
EXT.- SRN+ IN.- Z29 GND Z30
Hinweis:
Bei Nutzung des
Erweiterungsmoduls
sind die Zone 29 und
Zw e ite
Sir e n e
die Sirene nur an den
o d e r
Ex pa n de r a n z u-
Bli t z lic h t
schlie'en und nicht an
der Hauptplatine der
Verdrahtete Sirene
12V DC SI RE NE
Zentrale.
S pezif ik ati on
bea cht en
