GSM Modul. Das duale RS232 Modul ist an der entspre-
chenden Position (siehe Abb. 3.8) durch korrektes einle-
gen und leichtes andrücken (bis die Platine einrastet) an-
zubringen.
Wichtig: Das gleichzeitige anschließen eines internen und
externen GSM Moduls führt zur Abschaltung beider. Ist ein
interes GSM Modul vohanden, kann der PC für die Pro-
grammierung des Systems nur an den Anschluss PL/PC
angeschlossen werden.
DUAL RS-232 MODUL
Abb. 3.8 – DUAL RS-232 Modul einsetzen
3.9 Optionales Erweiterungsmo-
dul
Die Erweiterungsplatine erlaubt den Anschluss einer
Speechbox, Interner und externer Sirenen/Blitzlichter, so-
wie den Anschluss der verdrahteten Zonen 29 & 30. Die
Erweiterungsplatine ermöglicht ausserdem die Nutzung
des programmierbaren PGM-Ausgangs. Montieren sie die
D-302794
Anschlu' PC
Anschlu'
externes
GSM oder PC
Erweiterungsplatine wie in Abb.3.9 dargestellt.
1
E r w e i t e r u n g s -
modul zwischen
den zwei Halte-
clips einsetzen
und andrücken.
2 Halteclips

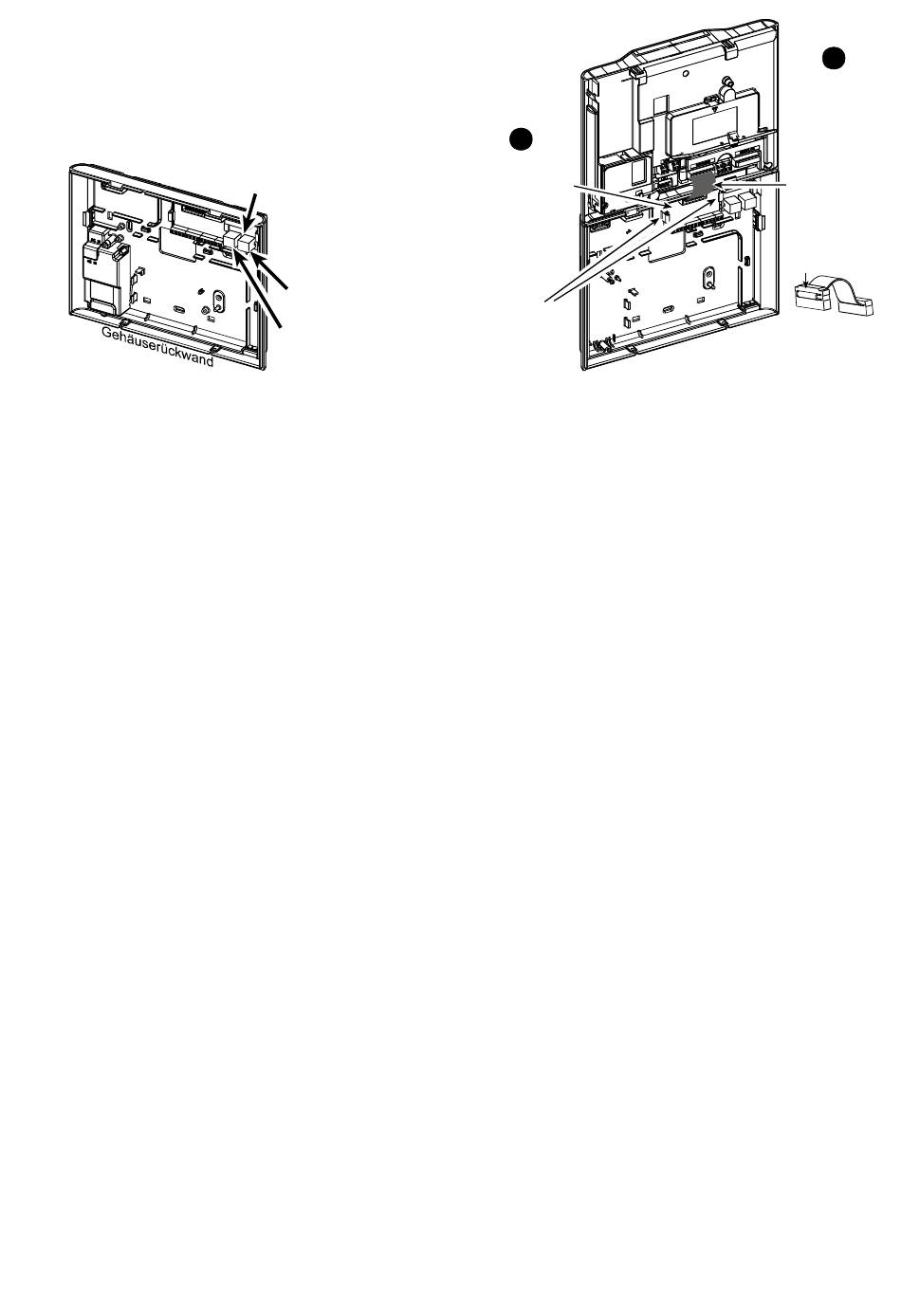

Abb. 3.9 – Erweiterungsplatine einsetzen
3.10. Netzkabel anschließen
Die Zentrale ist, wie in Abb. 3.10 dargestellt, an das
Stromnetz anzuschließen. Bei direktem Anschluss an das
Stromnetz sollte dieser mittels eigener Sicherung ab-
schaltbar sein. Bei der Verwendung von Steckern oder bei
Zentralen mit externen Steckernetzteilen sollten diese so
positioniert sein, das ein einfaches Trenne vom Stromnetz
jederzeit möglich ist.
2
D a s F l a c h ­
bandkabel des
Erweiterungs­
moduls so an­
schliesen, das
die Zugentlas­
tu ng an der
Gerätefront ein­
gesteckt wird.
Zugentlastung
