Neuartiger PIR-Bewegungsmelder-Tierimmun
1. Merkmale
Signalauswertung mit TSI-(Target-Specific-Imaging) Technik unter-
scheidet zwischen Personen und Haustieren. Keine Detektion von
Tieren bis zu 36 kg.
Der DISCOVERY K9-80 verfügt über folgende Merkmale:
• Signalauswertung mittels TSI-Technik
• Keine Detektion von Tieren bis zu 36 kg
• Integrierte Schwenk-/Neigeeinrichtung für Wand- und
Deckenmontage
2. Technische Daten
OPTISCH
Überwachungsbereich: 12 m x 12 m / 90°
Tier- Immunität: Detektiert keine Tiere bis zu einem Gewicht von 36 kg
Justierbarkeit: 3 Positionen: 1,8 m, 2,1 m, 2,4 m
ELEKTRISCH
Betriebsspannung: 9 V – 16 V Gleichspannung
Stromaufnahme: 10 mA im Stand by, 18 mA bei Alarm (LED 1)
Alarmrelais: Öffnungskontakt mit 18Ω Widerstand in Reihe, belast-
bar 0,1 A bei 30 V Gleichspannung
Alarmdauer: 2-3 Sekunden
Sabotagekontakt: Öffnungskontakt, belastbar 50 mA bei 30 V
Gleichspannung
Impulszähler: 3 Positionen: 1, 2 oder 3 Impulse
Geh-Test LED: Mittels Brücke abschaltbar
Detektor: Rauscharmes Pyroelement
3. Montage
3.1 Montagehinweise zur Vermeidung
von Fehlalarmen
Achtung: Der Melder ist immun gegen Haus-
tiere mit einem Gewicht bis zu 36 kg, wenn sie
sich auf dem Boden oder in einer max. Höhe
von 1m befinden. Sollten Haustiere einen
Bereich über 1 m Höhe erreichen, erhöht sich
die Empfindlichkeit des Melders und das max.
Gewicht der Haustiere ist auf 18 kg be-
schränkt.
Die Empfindlichkeit des Melders steigt, je n
dem Melder kommen können. Es wird daher empfohlen den
Melder so zu montieren, daß Haustiere nicht in die unmittelbare
ä
N
he des Melders gelangen können.
Nicht auf Heizkörper
ausrichten
DG1270
9-80
9-80
9-80
ä
her die Haustiere
Nur auf stabilem Untergrund
montieren
Installationsanleitung
• Niedrige Stromaufnahme
• Unempfindlich
gegenüber
HF-Einflüssen bis zu einer
Frequenz von 1 GHz
•
Ausfiltern
des
sichtbaren
Lichtes schließt Beeinflußung
durch Lampen oder Schein-
werfer aus
Schwenkmöglichkeit: 20° nach unten (nur in Bereichen, bei denen
Tierimmunität nicht gefordert ist), 20° nach links bzw. rechts
UMWELTBEDINGUNGEN
Betriebstemperatur: - 10°C bis + 50°C
Lagertemperatur: - 20°C bis + 60°C
HF-Immunität: > 30 V/m bis 1 GHz
Geprüft: CE
Montage:
Wand- oder Deckenmontag, Optional mit Schwenk-/
Neigeeinrichtungen
Montagehöhe: Bis 2,4 m
PHYSIKALISCH
Abmessungen: 117 mm x 65 mm x 47 mm
Gewicht: 98 g
Farbe: weiß
Luftzug am Melder vermeiden
Kein direktes Sonnenlicht

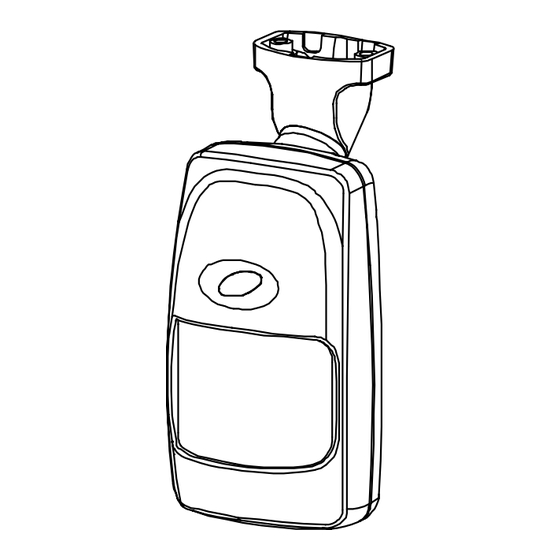

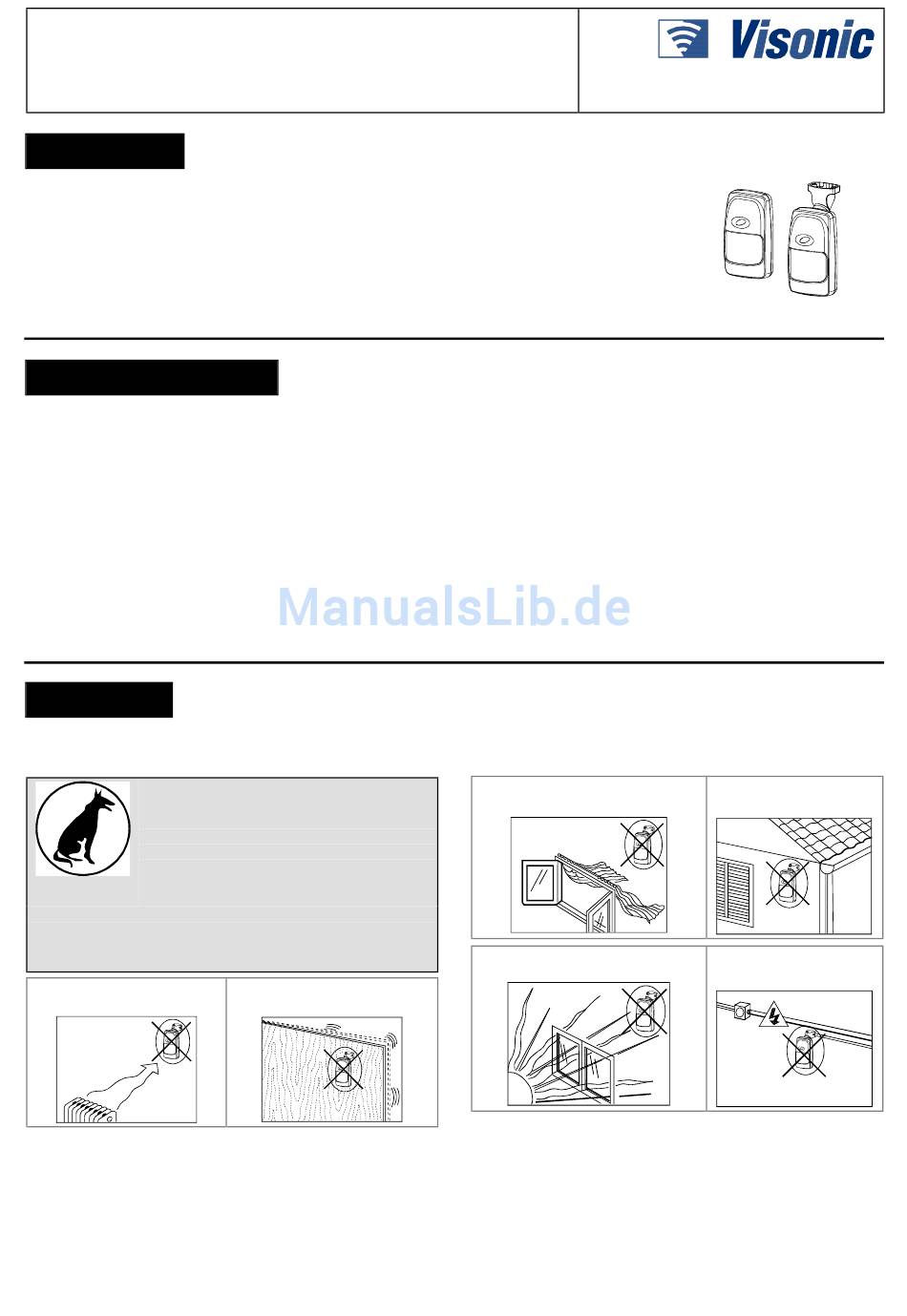

Abb.1: DISCOVERY K9-80
PIR-Melder
Nicht im Außenbereich
montieren
Abstand zu Netzkabeln
halten
1
