Visonic PowerMaxComplete Installationsanleitung Seite 8

Verbinden Sie den LINE Anschluss mit der ankommenden Amtsleitung
und führen Sie den SET Anschluss an angebundene Telefone bzw.
weitere Kommunikationsendgeräte. Die Kabel können durch
eine der Kabeldurchführungen eingeführt werden.

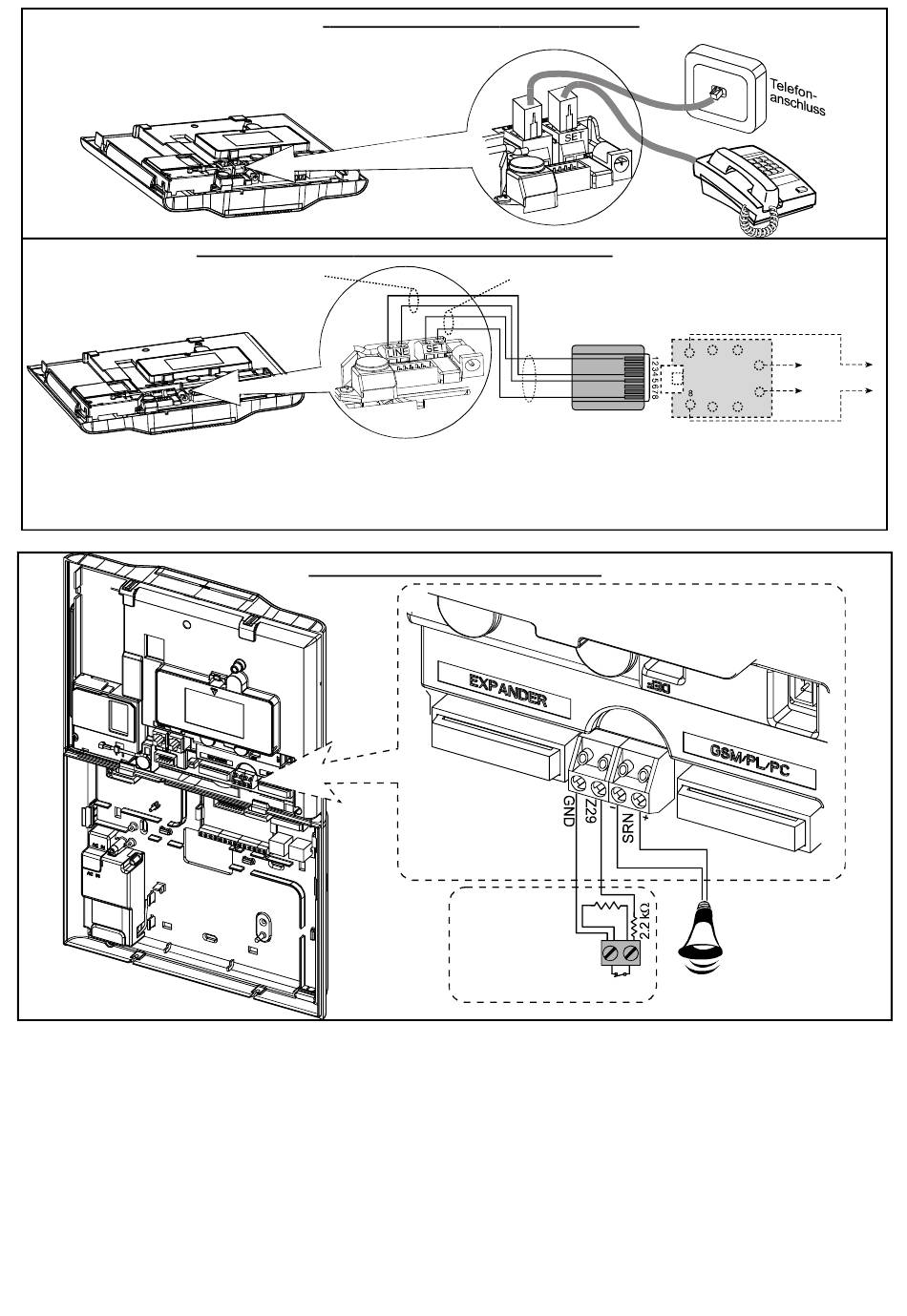

Telefonanschluss bei Verwendung des Schraubklemmblocks
Ankommende analoge Amtsleitung
Hinweis: Ist die Analoge Amtsleitung, die an der Alarmanlage angeschlossen werden soll zusätzlich mit einem DSL Dienst
versehen, muss die Amtsleitung erst durch den DSL-Spliter durchgeschleift sein, bevor diese an die Alarmanlage geführt
wird. Weitere Geräte, die an die gleiche Amtsleitung angeschlossen werden sollen sind über den Set Ausgang der Alarm-
anlage einzubinden (Beachten Sie auch die Ausführungen in Abschnitt „Hinweis für den Installateur" auf Seite zwei dieser
Anleitung.)
8
Telefonanschlüsse mit Westernsteckern (RJ)
VERDRAHTET MELDELINIE UND SIRENE
Magnetkontakt oder
andere Schalter (Keine
Melder, die Versorgung
voraussetzen.)
Schleifenausgang zur Anbindung
weiterer Telekommunikationsgeräte
8-POLIGER
RJ-31X ANSCHLUSS
RJ-31X STECKER
BRAUN
ROT
GRÜN
GRAU
RJ-31X
KABEL
2.2 kΩ
Alarm
N.C.
GRAU
ROT
2 3 4
1
AMTS-
HAUS
RJ-31X
LEITUNG
TELEFON
5
7 6 GRÜN
BRAUN
Verdrahtete Sirene
(Spezifikationen beachten)
MG ELECTRONICS
MG441PDS
ODER VERGLEICHBARE
12 VDC SIRENE
D-302794
