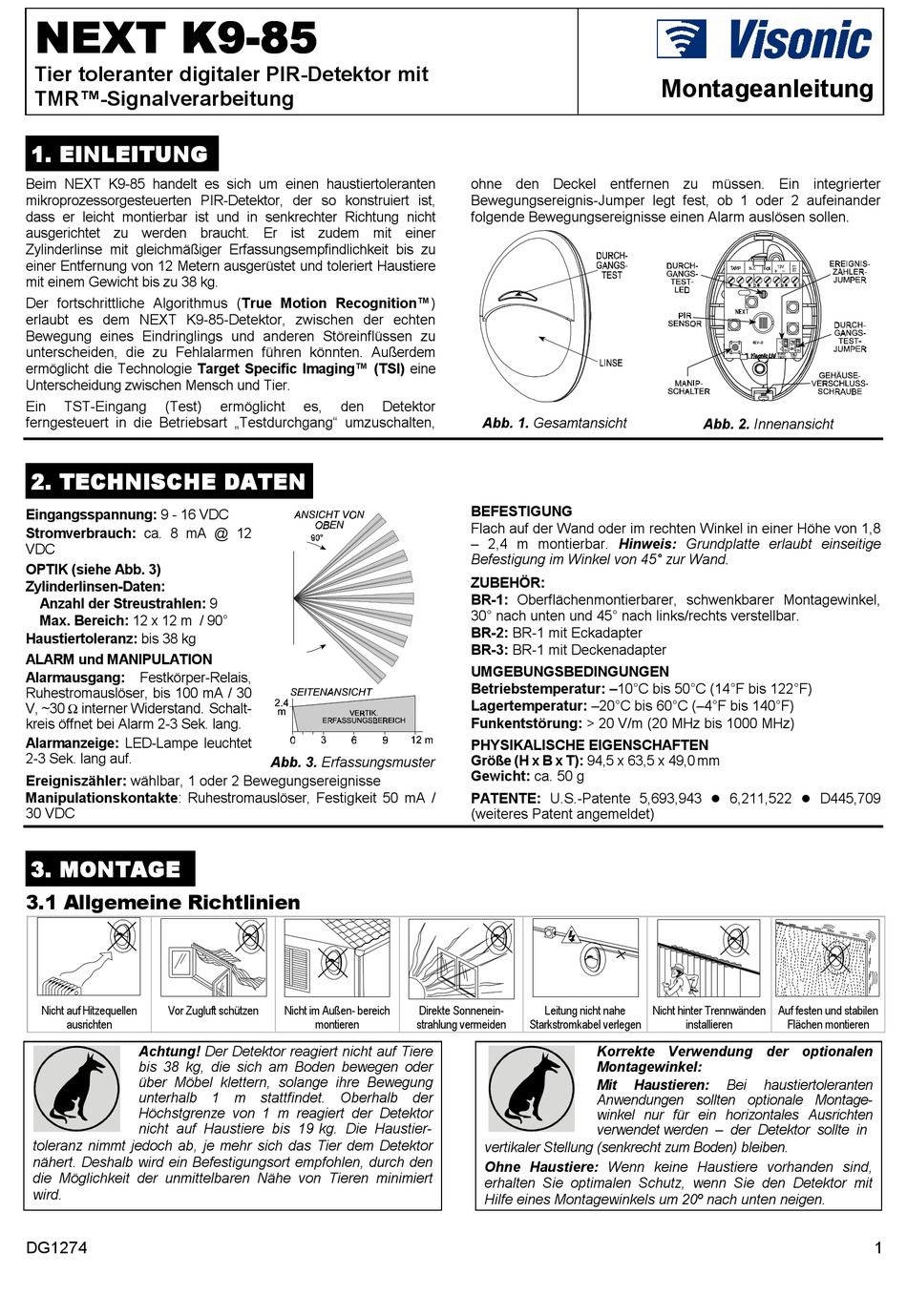

Visonic NEXT K9-85 Montageanleitung

NEXT K NEXT K NEXT K9-85 NEXT K
Tier toleranter digitaler PIR-Detektor mit
TMR™-Signalverarbeitung
1 1 1 1 . EINLEITUNG . EINLEITUNG
. EINLEITUNG . EINLEITUNG

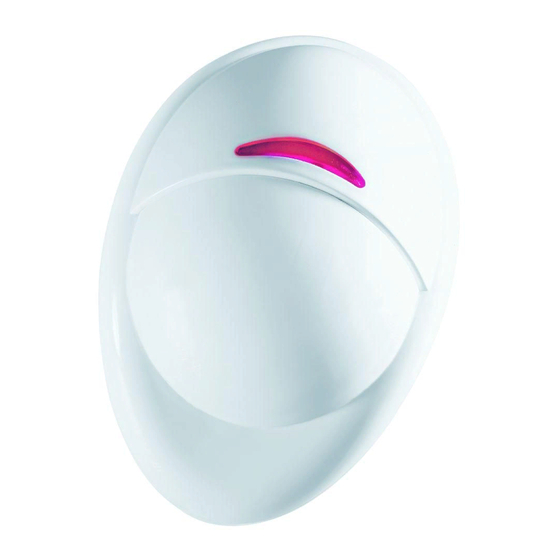

Beim NEXT K9-85 handelt es sich um einen haustiertoleranten
mikroprozessorgesteuerten PIR-Detektor, der so konstruiert ist,
dass er leicht montierbar ist und in senkrechter Richtung nicht
ausgerichtet zu werden braucht. Er ist zudem mit einer
Zylinderlinse mit gleichmäßiger Erfassungsempfindlichkeit bis zu
einer Entfernung von 12 Metern ausgerüstet und toleriert Haustiere
mit einem Gewicht bis zu 38 kg.
Der fortschrittliche Algorithmus (True Motion Recognition™)
erlaubt es dem NEXT K9-85-Detektor, zwischen der echten
Bewegung eines Eindringlings und anderen Störeinflüssen zu
unterscheiden, die zu Fehlalarmen führen könnten. Außerdem
ermöglicht die Technologie Target Specific Imaging™ (TSI) eine
Unterscheidung zwischen Mensch und Tier.
Ein TST-Eingang (Test)
ferngesteuert in die Betriebsart „Testdurchgang" umzuschalten,
2 2 2 2 . TECHNISCHE DATEN . TECHNISCHE DATEN . TECHNISCHE DATEN . TECHNISCHE DATEN
Eingangsspannung: 9 - 16 VDC
Stromverbrauch: ca. 8 mA @ 12
VDC
OPTIK (siehe Abb. 3)
Zylinderlinsen-Daten:
Anzahl der Streustrahlen: 9
Max. Bereich: 12 x 12 m / 90°
Haustiertoleranz: bis 38 kg
ALARM und MANIPULATION
Alarmausgang: Festkörper-Relais,
Ruhestromauslöser, bis 100 mA / 30
V, ~30 Ω interner Widerstand. Schalt-
kreis öffnet bei Alarm 2-3 Sek. lang.
Alarmanzeige: LED-Lampe leuchtet
2-3 Sek. lang auf.
Ereigniszähler: wählbar, 1 oder 2 Bewegungsereignisse
Manipulationskontakte: Ruhestromauslöser, Festigkeit 50 mA /
30 VDC
3 3 3 3 . MONTAGE . MONTAGE
. MONTAGE . MONTAGE
3.1 Allgemeine Richtlinien
Nicht auf Hitzequellen Vor Zugluft schützen
ausrichten
Achtung! Der Detektor reagiert nicht auf Tiere
bis 38 kg, die sich am Boden bewegen oder
über Möbel klettern, solange ihre Bewegung
unterhalb 1 m stattfindet. Oberhalb der
Höchstgrenze von 1 m reagiert der Detektor
nicht auf Haustiere bis 19 kg. Die Haustier-
toleranz nimmt jedoch ab, je mehr sich das Tier dem Detektor
nähert. Deshalb wird ein Befestigungsort empfohlen, durch den
die Möglichkeit der unmittelbaren Nähe von Tieren minimiert
wird.
DG1274
9-85 9-85 9-85
ermöglicht es, den Detektor
Abb. 3. Erfassungsmuster
Nicht im Außen- bereich
montieren
ohne den Deckel entfernen zu müssen. Ein integrierter
Bewegungsereignis-Jumper legt fest, ob 1 oder 2 aufeinander
folgende Bewegungsereignisse einen Alarm auslösen sollen.
Abb. 1. Gesamtansicht
BEFESTIGUNG
Flach auf der Wand oder im rechten Winkel in einer Höhe von 1,8
– 2,4 m montierbar. Hinweis: Grundplatte erlaubt einseitige
Befestigung im Winkel von 45° zur Wand.
ZUBEHÖR:
BR-1: Oberflächenmontierbarer, schwenkbarer Montagewinkel,
30° nach unten und 45° nach links/rechts verstellbar.
BR-2: BR-1 mit Eckadapter
BR-3: BR-1 mit Deckenadapter
UMGEBUNGSBEDINGUNGEN
Betriebstemperatur: –10°C bis 50°C (14°F bis 122°F)
Lagertemperatur: –20°C bis 60°C (–4°F bis 140°F)
Funkentstörung: > 20 V/m (20 MHz bis 1000 MHz)
PHYSIKALISCHE EIGENSCHAFTEN
Größe (H x B x T): 94,5 x 63,5 x 49,0 mm
Gewicht: ca. 50 g
PATENTE: U.S.-Patente 5,693,943
(weiteres Patent angemeldet)
Direkte Sonnenein- Leitung nicht nahe
strahlung vermeiden Starkstromkabel verlegen
vertikaler Stellung (senkrecht zum Boden) bleiben.
Ohne Haustiere: Wenn keine Haustiere vorhanden sind,
erhalten Sie optimalen Schutz, wenn Sie den Detektor mit
Hilfe eines Montagewinkels um 20º nach unten neigen.
Montageanleitung
Abb. 2. Innenansicht
6,211,522
!
Nicht hinter Trennwänden
installieren
Korrekte Verwendung der optionalen
Montagewinkel:
Mit Haustieren: Bei haustiertoleranten
Anwendungen sollten optionale Montage-
winkel nur für ein horizontales Ausrichten
verwendet werden – der Detektor sollte in
D445,709
!
Auf festen und stabilen
Flächen montieren
