4.10 Systemdiagnose

Dieser Modus erlaubt es Ihnen, die Funktion aller im System
befindlicher Funkmelder / Funksirenen / Funkbedienteile / die
GPRS und LAN Verbindungen zu testen und gegebenenfalls
auch einen Reboot/Reset des Breitbandmoduls durchzufüh-
ren. Der Diagnosetest-Vorgang wird in Abbildung 4.10 dar-
gestellt.
Für Funkmelder / Funksirenen / Funkbedienteile:
Bei der Prüfung der Funksiganlstärke von installierten Mel-
dern können folgende drei Empfangspegel erfasst und be-
richtet werden:
Signalstärke
Summerreaktion
2x fröhliche Melodie ( - - - ––––)( - - - ––––)
sehr gut
„fröhliche Melodie" ( - - - ––––).
gut
schwach „traurige Melodie" (–––––––).
Wenn Sie die Anweisung erhalten, eine „Funkübertragung"
auszulösen, sollten Sie im überwachten Bereich den Durch-
gangstest durchführen, um die Funktion der Melder zu prü-
fen. Wenn ein Melder ausgelöst wird und ein Signal über-
trägt, sollten im Display der Name des Melders, seine Num-
mer und der Empfangspegel angezeigt werden (z.B.: „Bade-
zimmer, Z19, sehr gut"), der Summer sollte gleichzeitig je
nach Empfangspegel ertönen (1 von 3 Melodien). Beachten
Sie, dass Sie den Melder für den Durchgangstest auslösen
müssen (Z.B.: öffnen von Fenstern die mit Funkmagnetkon-
takten ausgestattet sind oder durchschreiten von Räumen die
mit Bewegungsmeldern ausgestattet sind).
WICHTIG! Ein zuverlässiger Empfang muss gewährleistet
sein. Daher ist eine „schwache" Signalstärke nicht ak-
zeptabel. Wenn Sie von eine Funkkomponente nur ein
„schwaches" Signal empfangen, sollten Sie diese umposi-
tionieren und erneut testen, bis Sie eine „gute" oder „sehr
gute" Signalstärke erhalten. Bei Bedarf ist ein Signalwie-
derholer zu installieren. Dieser Grundsatz sollte während
des ersten Tests und auch für alle nachfolgenden zykli-
schen Wartungen eingehalten werden.
D-302794
TEXT ZONE 1 TEXT ZONE 2
ZONE 1
Um den Displaytext der individuell anpassbaren Zonenbezeichnungen zu ändern benutzen sie bitte folgenden Tasten:
Buchstabe vor
Buchstabe zurück
ANLAGE BENENNUNG NAME BENUTZER 5
- Gedrückt halten
(*)
BENEN. ZONE1
(**)
Aufnehmen der individuellen Meldelinienbezeichnungen 1-5 (z.B. Speicher, Bügelzimmer, etc.).
(*) NACHR. AUFNEHMEN erscheint kurzzeitig im Display. Danach zeigen dunkle Balken
die verbleibende Aufnahmezeit an.
(**) Zum Prüfen der Aufnahme bitte Taste

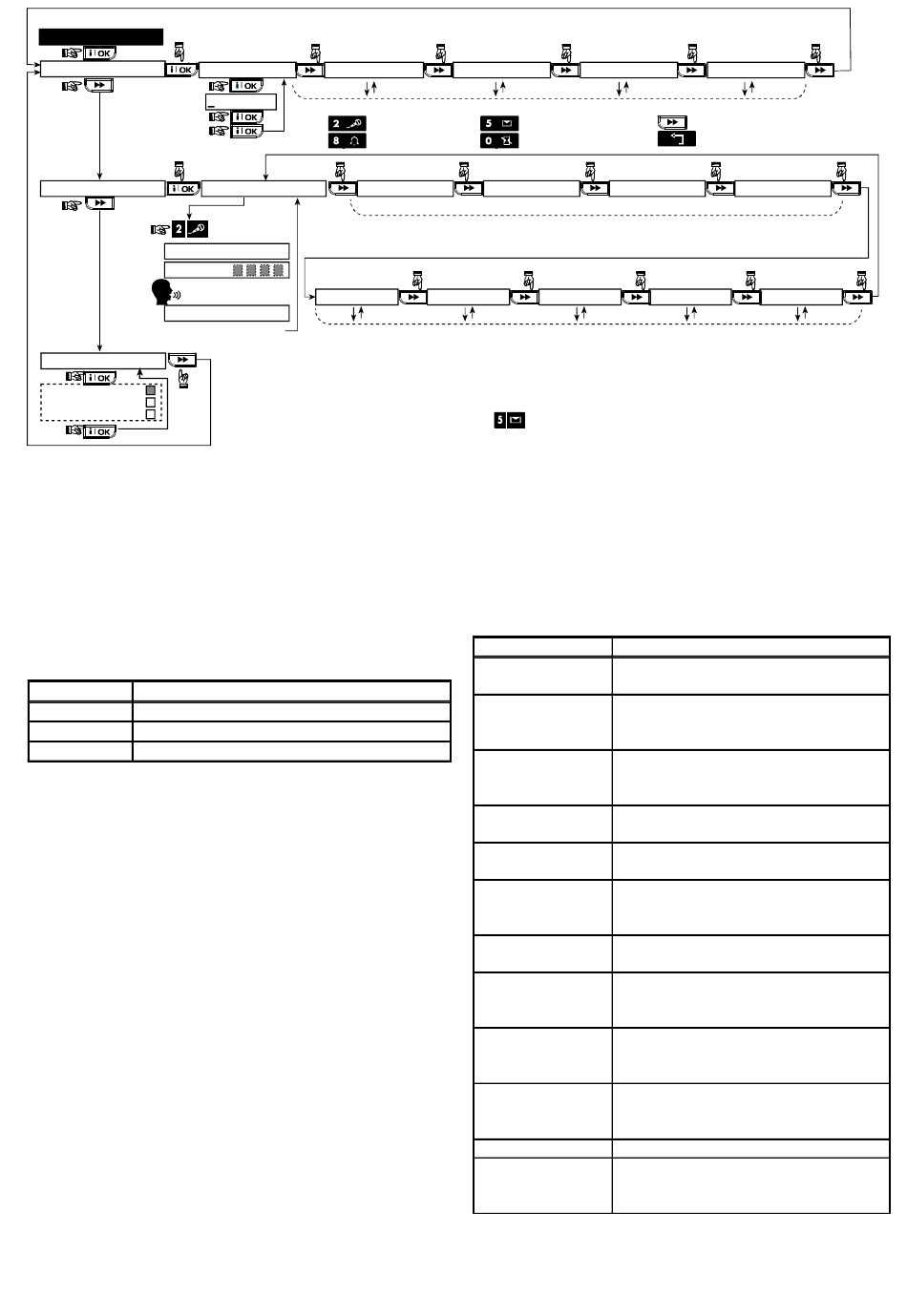

Abb. 4.9 - Ablaufdiagramm Personalisierung
