Visonic PowerMaxComplete Installationsanleitung Seite 12

1
K a b e l d u r c h -
führung: Eine der
vier vorhandenen
Abdeckungen ent­
fernen.
Variante Internes Netzteil: Verdrahtung
Anwendungs-
möglichkeiten der
Zugentlastung
Dünnes Dickes Kabel
Kabel (umgedrehte Klemme)
Das Str omk ab el du rc h die g ewü ns ch te
Kabeldurchführung zum Netzteil führen. Anschluss-
dr äh te am Kle mmb lock o rd nu ngs ge mäß
verschrauben. Das Kabel zusätzlich mit den dafür
vorgesehenen Klemmen für die Zugentlastung
fixieren und die Schutzkappe wieder über dem
Klemmblock anbringen.
Variante Externes Netzteil:
Verdrahtung
Au sg angs l e itun g d es
Netzteils durch eine der
Kabeldurchführungen in
das Gerhäuse führen und
an Buchse auf der Ge-
häusefront (Hauptplatine)
anschließen.
* Drähte/Kabel nicht in diesem Bereich verlegen, damit die Alarmzentrale ordnungsgemäß geschlossen werden kann.
12
Kabeldurchführung und Zugentlastung des Stromkabels
Schutz-
kappe
1
Netzteil

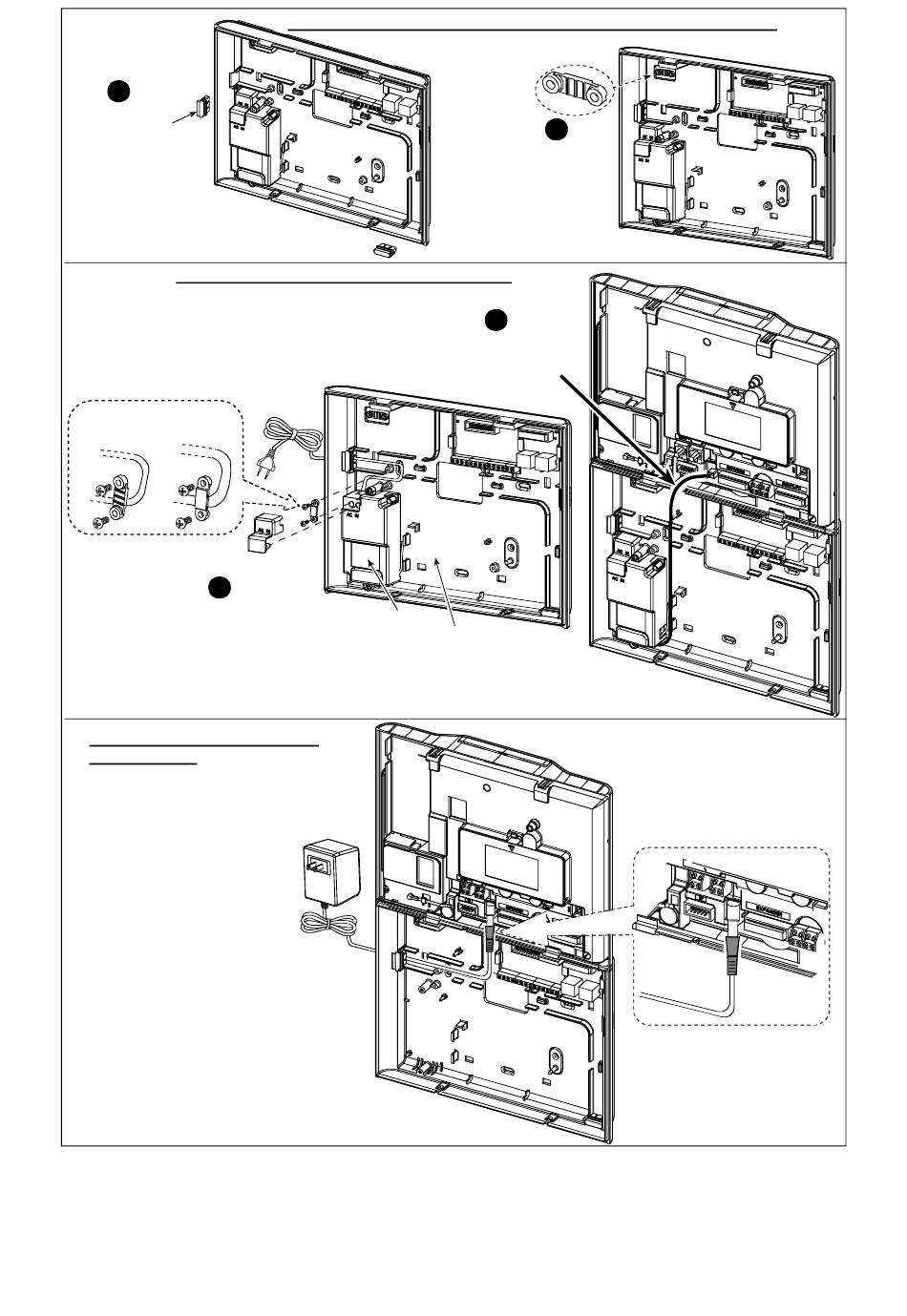

Abb. 3.10 – Anschluss des Netzkabels
2
Kabelklemme für
Zugentlasstung vor
d e m n ä c h s t e n
Sc hr i tt h era us -
brechen.
2
Ausgang des Netzteils an
die entsprechende Buchse
auf der Gerätefront (Haupt-
platine) anschließen.
(*)
D-302794
