P543i/P545i
Kapitel 3 - Hardwaredesign
Von jeder dieser Platinen gibt es zwei Typen: einer akzeptiert einen modulierten IRIG-B-Eingang und der andere
akzeptiert einen demodulierten IRIG-B-Eingang.
6.8
GLASFASER-PLATINE

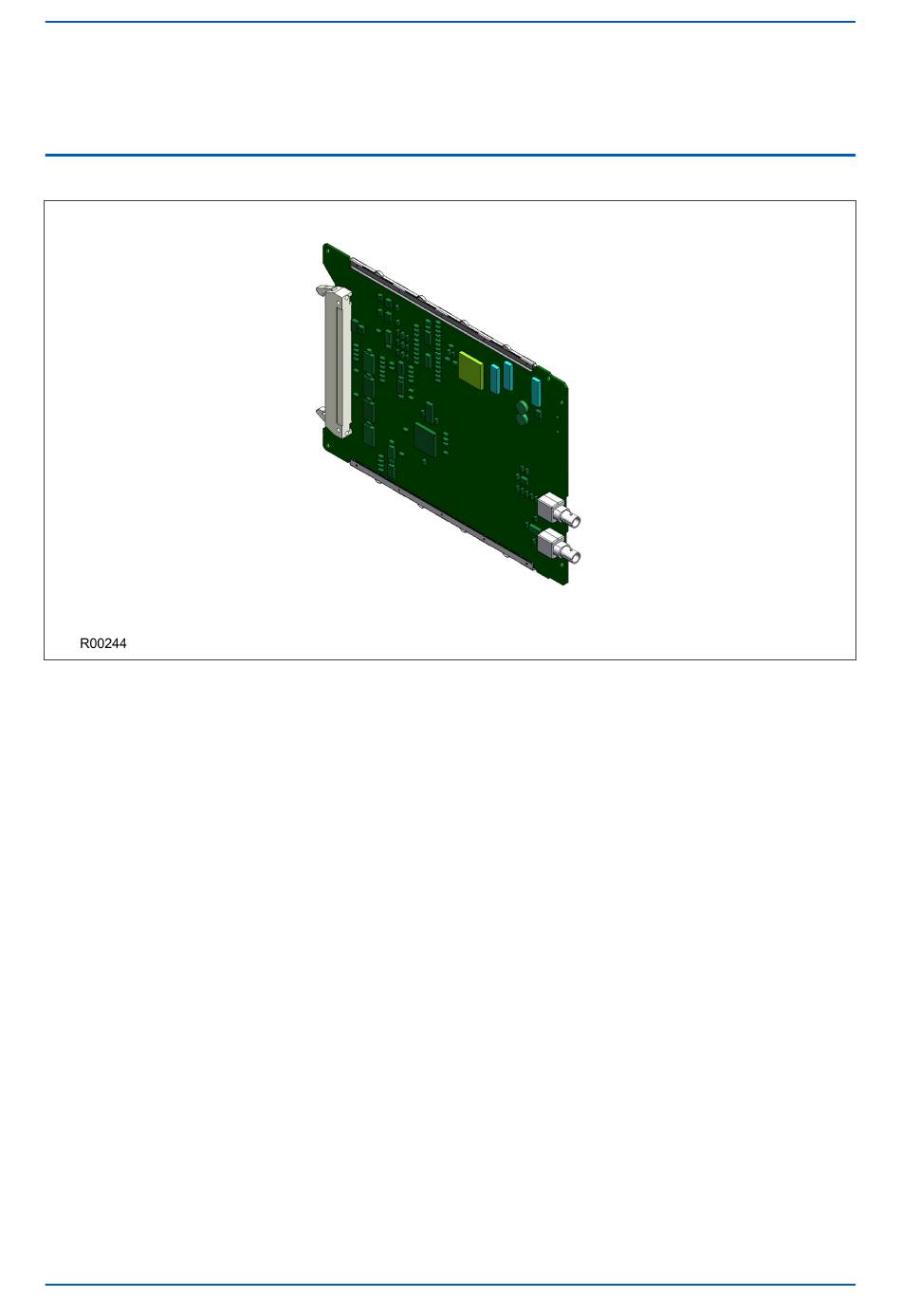

Abbildung 23: Glasfaser-Platine
Diese Platine bietet eine Schnittstelle für die Kommunikation mit einer Master-Station. Diese
Kommunikationsverbindung kann alle kompatiblen Protokolle (Courier, IEC 60870-5-103, MODBUS und DNP 3.0)
verwenden. Die Verbindung ist eine LWL-Alternative zu dem metallischen RS485-Anschluss, der am Klemmenblock
der Stromversorgung vorhanden ist. Die Verbindung und der Anschluss schließen sich gegenseitig aus.
Der LWL-Anschluss ist für BFOC 2.5 ST-Steckverbinder vorgesehen.
Die Platine ist in zwei Varianten erhältlich: mit und ohne IRIG-B-Eingang.
P54x1i-TM-DE-1
55
