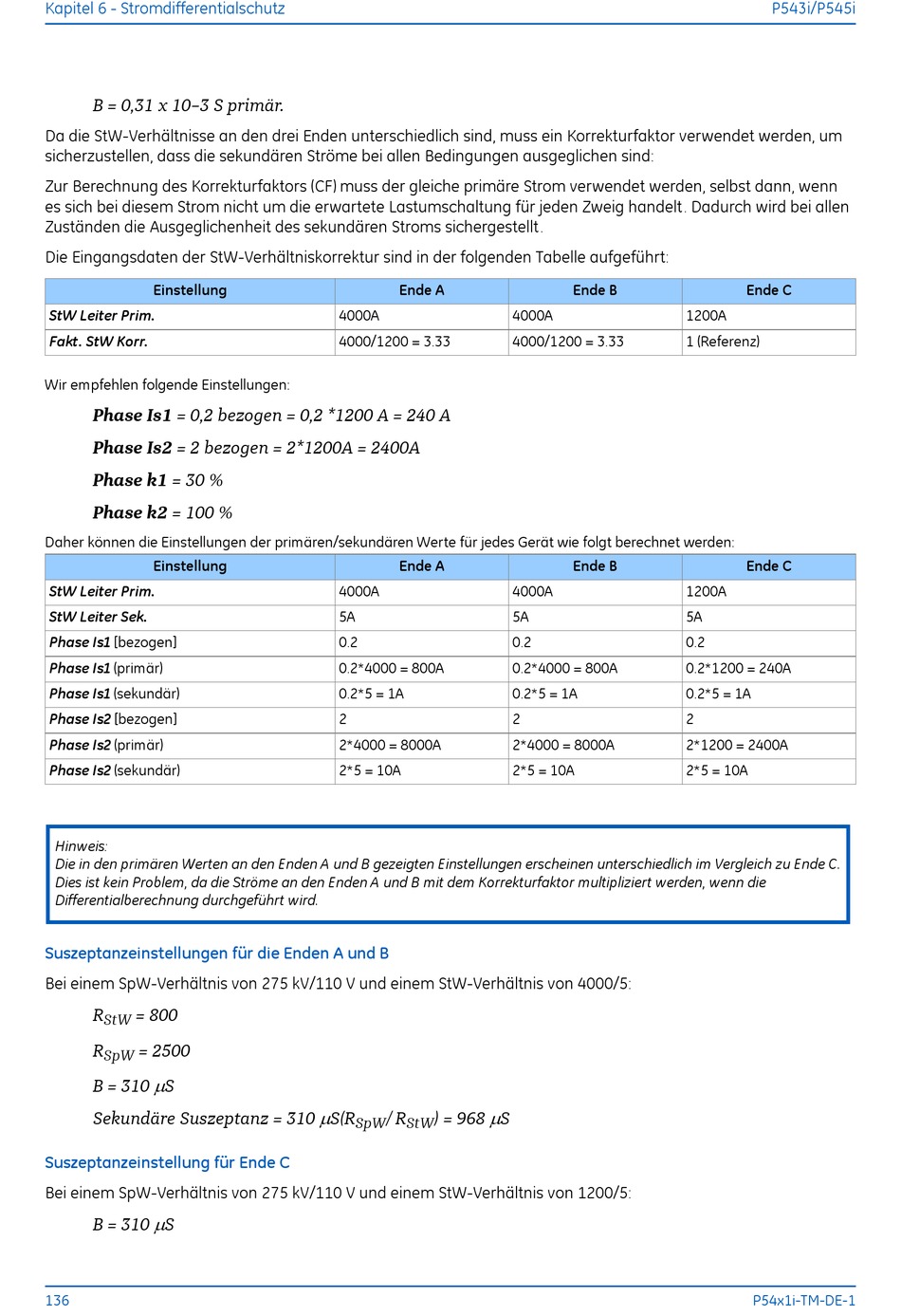

Kapitel 6 - Stromdifferentialschutz
B = 0,31 x 10–3 S primär.
Da die StW-Verhältnisse an den drei Enden unterschiedlich sind, muss ein Korrekturfaktor verwendet werden, um
sicherzustellen, dass die sekundären Ströme bei allen Bedingungen ausgeglichen sind:
Zur Berechnung des Korrekturfaktors (CF) muss der gleiche primäre Strom verwendet werden, selbst dann, wenn
es sich bei diesem Strom nicht um die erwartete Lastumschaltung für jeden Zweig handelt. Dadurch wird bei allen
Zuständen die Ausgeglichenheit des sekundären Stroms sichergestellt.
Die Eingangsdaten der StW-Verhältniskorrektur sind in der folgenden Tabelle aufgeführt:
Einstellung
StW Leiter Prim.
Fakt. StW Korr.
Wir empfehlen folgende Einstellungen:
Phase Is1 = 0,2 bezogen = 0,2 *1200 A = 240 A
Phase Is2 = 2 bezogen = 2*1200A = 2400A
Phase k1 = 30 %
Phase k2 = 100 %
Daher können die Einstellungen der primären/sekundären Werte für jedes Gerät wie folgt berechnet werden:
Einstellung
StW Leiter Prim.
StW Leiter Sek.
Phase Is1 [bezogen]
Phase Is1 (primär)
Phase Is1 (sekundär)
Phase Is2 [bezogen]
Phase Is2 (primär)
Phase Is2 (sekundär)
Hinweis:
Die in den primären Werten an den Enden A und B gezeigten Einstellungen erscheinen unterschiedlich im Vergleich zu Ende C.
Dies ist kein Problem, da die Ströme an den Enden A und B mit dem Korrekturfaktor multipliziert werden, wenn die
Differentialberechnung durchgeführt wird.
Suszeptanzeinstellungen für die Enden A und B
Bei einem SpW-Verhältnis von 275 kV/110 V und einem StW-Verhältnis von 4000/5:
R
= 800
StW
R
= 2500
SpW
m S
B = 310
Sekundäre Suszeptanz = 310
Suszeptanzeinstellung für Ende C
Bei einem SpW-Verhältnis von 275 kV/110 V und einem StW-Verhältnis von 1200/5:
m S
B = 310
136
Ende A
4000A
4000/1200 = 3.33
Ende A
4000A
5A
0.2
0.2*4000 = 800A
0.2*5 = 1A
2
2*4000 = 8000A
2*5 = 10A
m S(R
m S
/ R
) = 968
SpW
StW
Ende B
4000A
4000/1200 = 3.33
Ende B
4000A
5A
0.2
0.2*4000 = 800A
0.2*5 = 1A
2
2*4000 = 8000A
2*5 = 10A
P543i/P545i
Ende C
1200A
1 (Referenz)
Ende C
1200A
5A
0.2
0.2*1200 = 240A
0.2*5 = 1A
2
2*1200 = 2400A
2*5 = 10A
