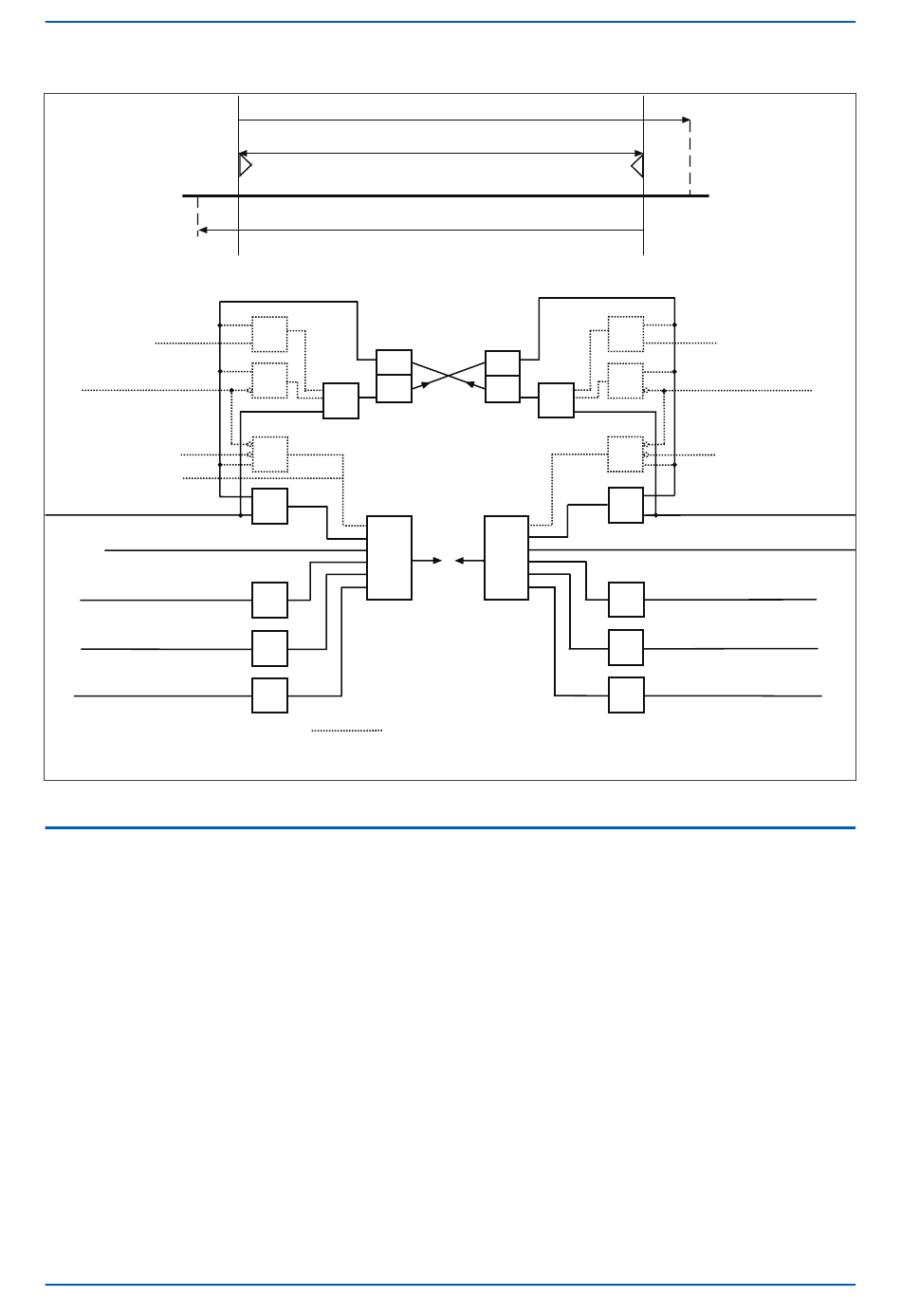

Abbildung 115: POR-Schaltung für unterstützten gerichteten Erdfehlerschutz
5.6
BLOCKIERSCHALTUNG FÜR UNTERSTÜTZTEN GERICHTETEN ERDFEHLERSCHUTZ
Die Schaltung weist die gleichen Merkmale bzw. Voraussetzungen wie die entsprechende Distanzschaltung auf
und bietet empfindlichen Schutz bei hochohmigen Erdfehlern.
Der Signalkanal wird getastet, wenn das rückwärts gerichtete Element des unterstützten gerichteten
Erdfehlerschutzes (SV Einst. rückw.) anspricht. Wenn das vorwärts gerichtete Element des unterstützten
gerichteten Erdfehlerschutzes des entfernten Geräts (SV Einst. vorw.) angesprochen hat, löst es nach Ablauf der
Verzögerung EK-SV1 Übtr. aus, sofern kein Blockiersignal empfangen wird.
In diesem Diagramm bezeichnet „t" die Zeitverzögerung, die einem Element zugeordnet ist. Um Zeit einzuräumen,
damit ein Blockiersignal ankommen kann, muss eine kurze Zeitverzögerung für das unterstützte Auslösen
verwendet werden.
Die Logik funktioniert wie folgt:
●
Sendelogik: Kanaltastung, wenn SV Einst. rückw. anspricht
Auslöselogik: Auslösung, wenn SV Einst. vorw. UND „Kanal NICHT empfangen", nach Ablauf von EK-SV1
●
Übtr..
Die nachstehenden Abbildungen zeigen die Elementreichweiten und die vereinfachte Schaltungslogik der
Blockierschaltung für unterstützten gerichteten Erdfehlerschutz.
P54x1i-TM-DE-1
EK_SV Vorwärts
A
EK_SV Vorwärts
&
CRx
&
CTx
1
&
&
1
t Bu1
t Bu2
tAMZ
Auswählbare Merkmale
Kapitel 8 - Trägergestützte Schaltungen
ZL
CRx
CTx
1
Aus.
Aus.
L1
L2
1
B
&
LS Aus-Mld.
Gerichteter
&
Erdfehlerschutz rückwärts
LD0V
&
&
Gerichteter Erdfehlerschutz vorwärts
Unverzögerter gerichteter Erdfehlerschutz
Gerichteter Erdfehlerschutz Bu1
t Bu1
Gerichteter Erdfehlerschutz Bu2
t Bu2
Gerichteter Erdfehlerschutz AMZ
tAMZ
