Nachstehend werden die Richtungskriterien mit Gegensystempolarisierung aufgeführt:
Vorwärts gerichtet: –90° < (Winkel(I2) – Winkel(V2 + 180°) – RCA) < 90°
●
● Rückwärts gerichtet: –90° > (Winkel(I2) – Winkel(V2 + 180°) – RCA) > 90°
4.4

LOGIK DES ERREGUNGSFEHLERSCHUTZES

IN
IE>1 Stromeinst
928
StWÜ Block
467
Block IN>1
IE >1 Gerichtet
VN
IN> VNpol Schw
IN
Niedriger Strom
Restspannungspolarisierung
833
SpWÜ Block-2
IE> Blockieren
SpWÜ Block IE >1
405
IE >1 Zeitst.bl.
V2
IN> V 2pol Schw
I2
IN> I2pol Schw
Gegensystempolarisierung
V00737

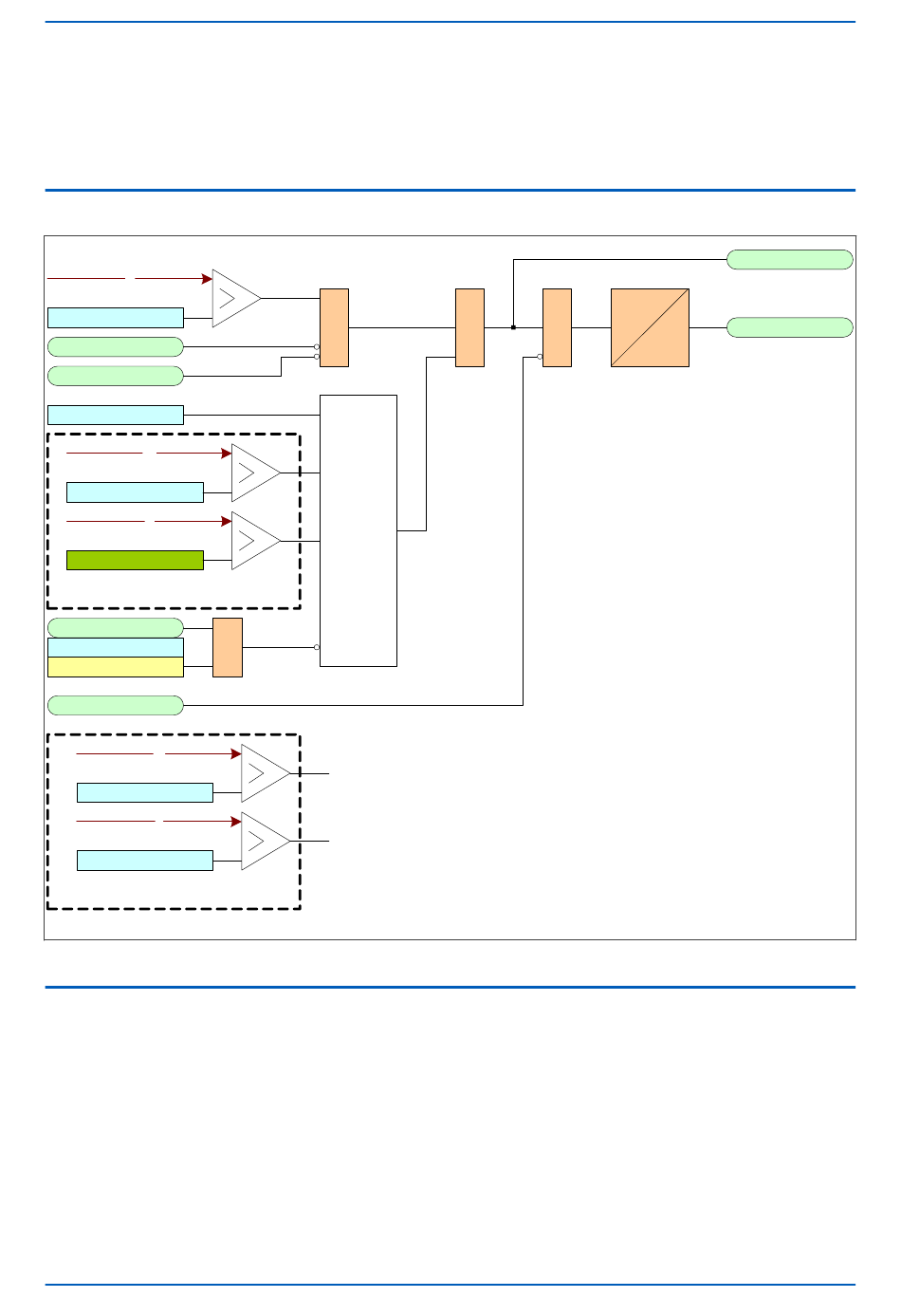

Abbildung 216: Logikdiagramm des Erdfehlerschutzes

4.5

ANWENDUNGSHINWEISE

4.5.1 EINSTELLUNGSRICHTLINIEN FÜR RESTSPANNUNGSPOLARISIERUNG
Bei normalen Systembedingungen können aufgrund von Unsymmetrien im System, Ungenauigkeiten des
Spannungswandlers, Schutzgerätetoleranzen usw. kleine Restspannungen vorhanden sein. Aus diesem Grunde
enthält das Schutzgerät eine vom Benutzer einstellbare Schwelle (IN> VNpol Schw), die überschritten werden
muss, damit der gerichtete Erdfehlerschutz wirksam wird. In der Praxis kann die typische Nullsystemspannung bei
einem fehlerfreien System bei bis zu 1 % (d. h. 3 % Rest) liegen, und der SpW-Fehler kann bei 1 % pro Phase liegen.
Daher ist eine Einstellung zwischen 1 und 4 % üblich. Während der Inbetriebnahme kann der
Restspannungsmesswert bei der Bestimmung des erforderlichen Ansprechwertes helfen, da er den Wert der
stationären Restspannung anzeigt.
