Kapitel 19 - Konfiguration der digitalen E/A und der PSL

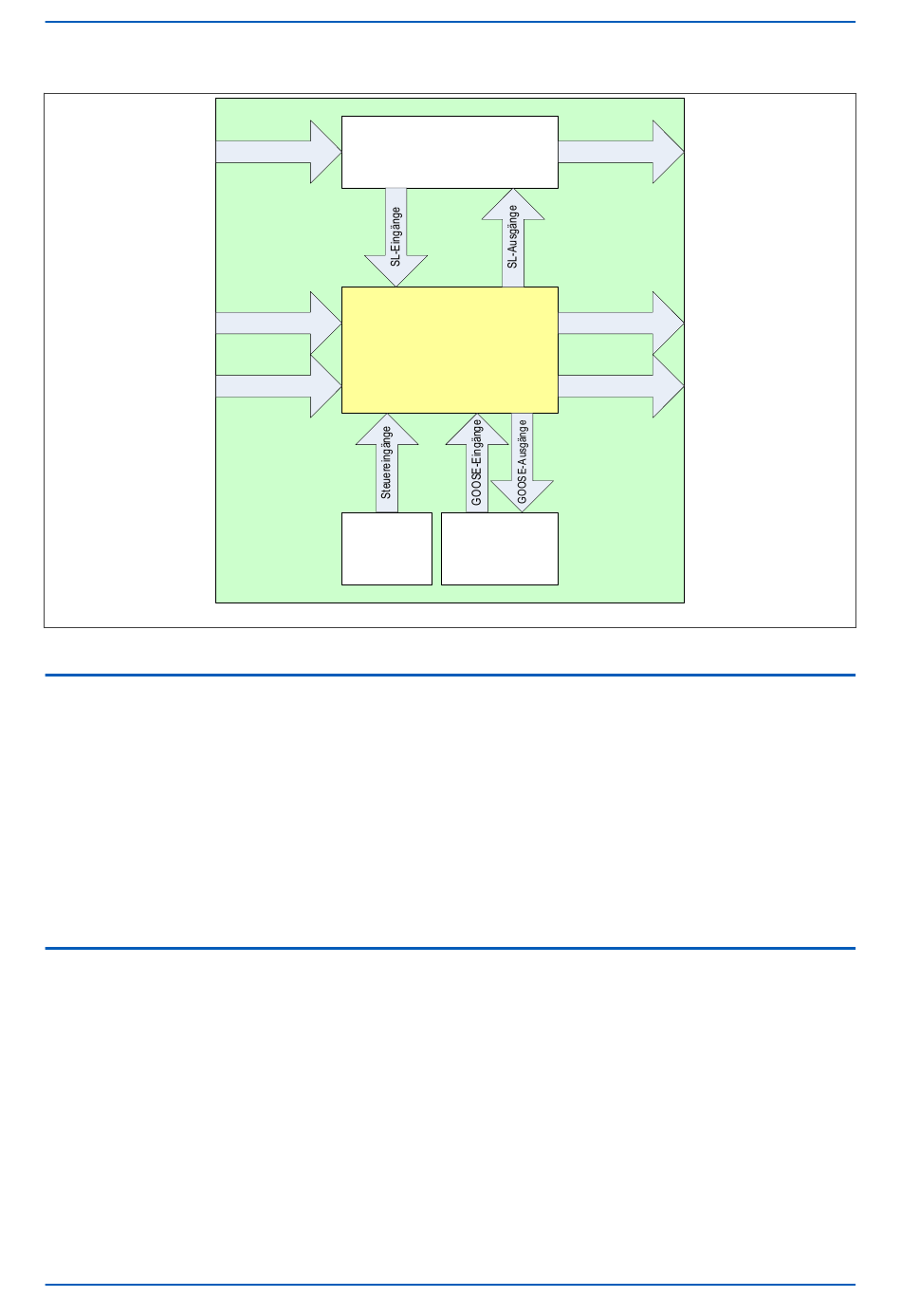

Abbildung 270: Schnittstellen der Schaltungslogik

3.1

PSL-EDITOR

Die programmierbare Logik (PSL) ist ein Modul, das aus programmierbaren Logikgattern und Zeitgebern im
Schutzgerät besteht und verwendet werden kann, um eine kundenspezifische Logik zu erstellen, damit qualifiziert
werden kann, wie das Gerät auf Systembedingungen reagiert. Die digitalen Eingänge des Schutzgeräts werden
mithilfe von Logikgattern, Zeitgebern und Signalformern mit intern erzeugten digitalen Signalen kombiniert. Die
resultierenden Signale werden dann den digitalen Ausgangssignalen sowie Ausgangsrelais und LEDs zugeordnet.
Der PSL-Editor ist ein Werkzeug in der Anwendungssoftware für Einstellungen, mit dem Sie
Schaltungslogikdiagramme erstellen und bearbeiten können. Wenn die standardmäßige Schaltungslogik, die für
die meisten Anwendungen entwickelt wurde, nicht Ihren Anforderungen genügt, können Sie sie ändern. Wenn Sie
mit der Software eine andersartige Schaltungslogik erstellen, müssen Sie diese auf das Gerät hochladen, damit sie
verwendet werden kann.
3.2

PSL-SCHEMATA

Ihr Gerät wird mit standardmäßigen Schemadateien geliefert. Diese können ohne Modifizierung für die meisten
Anwendungen eingesetzt werden oder als Grundlage für die Entwicklung eigener Schemata verwendet werden.
Auch können Sie ein Schema von Grund auf neu erstellen. Um ein neues Schema zu erstellen oder ein
vorhandenes Schema zu modifizieren, müssen Sie die Anwendungssoftware für Einstellungen starten. Dann
müssen Sie eine vorhandene PSL-Datei öffnen oder eine PSL-Datei für das von Ihnen verwendete Gerät neu
erstellen und dann eine PSL-Datei öffnen. Um eine PSL-Datei zu erstellen, wählen Sie Datei, Neu und dann Leeres
Schema ....Durch diesen Vorgang wird eine Standarddatei geöffnet, die für das betreffende Gerät geeignet ist.
Allerdings werden dadurch auch die Diagrammkomponenten aus der Standarddatei gelöscht, um ein leeres
Diagramm mit geladenen Konfigurationsinformationen bereitzustellen. Eine vorhandene oder eine Standarddatei
öffnen Sie einfach mit einem Doppelklick.
516
Erregungsgrößen
Opto-Eingänge
Funktion taste
Steuereingangs
modul
V02011
Schutzfunktionen LEDs mit Festfunktion
Programmierbare LEDs
PSL und FSL
Ethernet-
Verarbeitungsmodul
Ausgangsrelais
P54x1i-TM-DE-1
P543i/P545i
