Kapitel 3 - Hardwaredesign
Anschlussnummer
Klemme X9
Klemme X10
Klemme X11
Klemme X12
Klemme X13
Klemme X14
Klemme X15
Klemme X16
Klemme X17
Klemme X18
6.7
IRIG-B-PLATINE

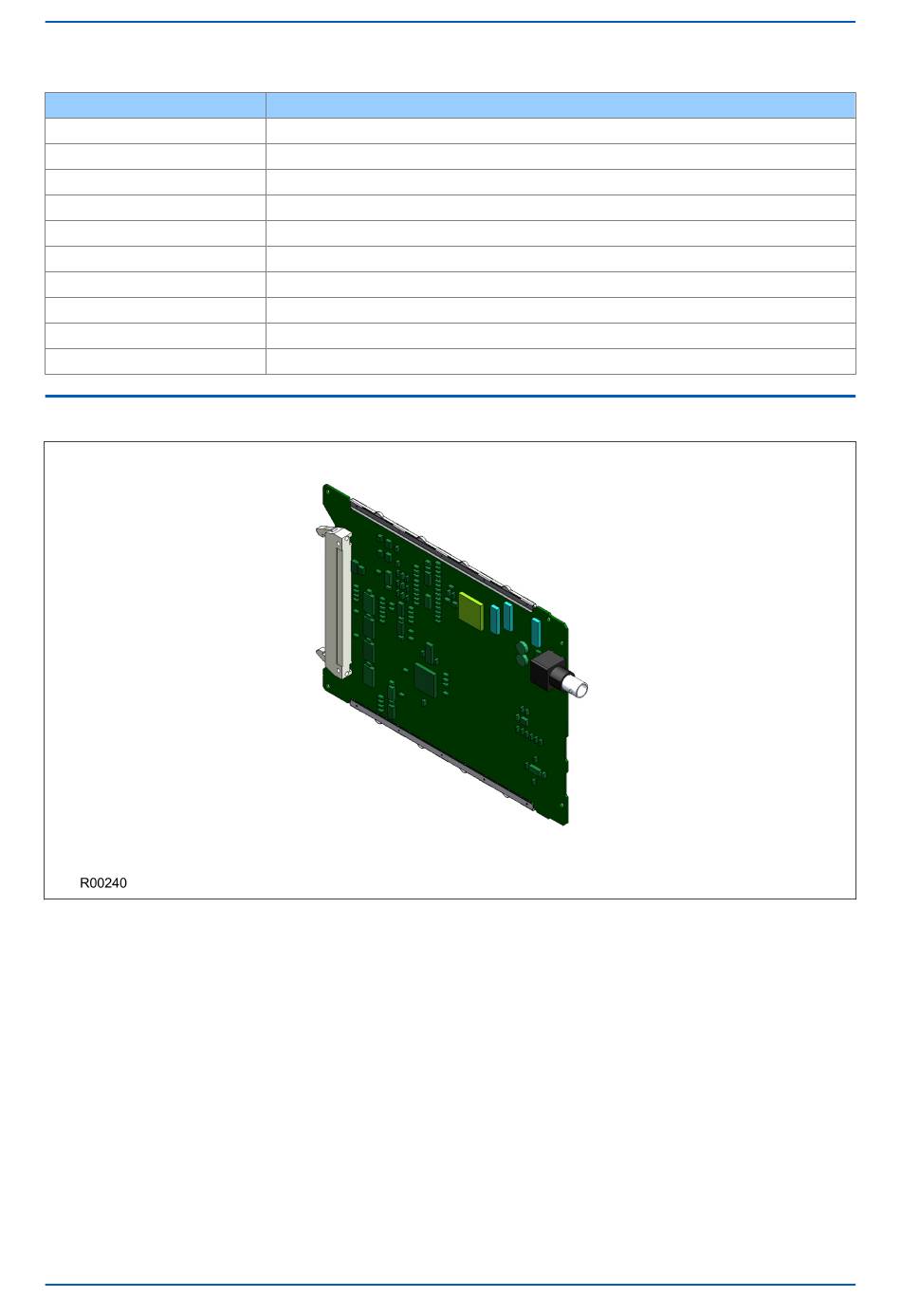

Abbildung 22: IRIG-B-Platine
Die IRIG-B-Platine kann angebracht werden, um für eine genaue Ablaufsteuerungsreferenz für das Gerät zu
sorgen. Das IRIG-B-Signal wird über einen BNC-Stecker mit der Platine verbunden. Die Informationen zur
Ablaufsteuerung werden verwendet, um die interne Echtzeituhr des Schutzgeräts mit einer Genauigkeit von einer
Millisekunde zu synchronisieren. Die interne Uhr wird dann für Zeiterfassungsereignisse, die Fehler-, Wartungs-
und Störungsaufzeichnungen verwendet.
Die IRIG-B-Schnittstelle steht in moduliertem oder demoduliertem Format zur Verfügung.
IRIG-B wird in Kombination mit anderen Funktionen verschiedener zusätzlicher Platinen bereitgestellt,
beispielsweise:
Glasfaser-Platine mit IRIG-B
●
Zweite rückseitige Kommunikationsplatine mit IRIG-B
●
Ethernet-Platine mit IRIG-B
●
●
Platine für redundantes Ethernet mit IRIG-B
54
Relais 5 Schließerkontakt
Relais 5 Schließerkontakt
Relais 6 Schließerkontakt
Relais 6 Schließerkontakt
Relais 7 Umschaltung
Relais 7 Umschaltung
Relais 7 gemeinsam
Relais 8 Umschaltung
Relais 8 Umschaltung
Relais 8 gemeinsam
Ausgangsrelais
P543i/P545i
P54x1i-TM-DE-1
