3.6 HYDRAULIKANLAGE DER STÜTZE
Der Aufbau der Hydraulikinstallation ist in der Abbildung (3.9A) dargestellt. Die Stütze (4)
wird mit Hilfe des Hydraulikzylinders (1) ein- und ausgefahren, der über die externe
Hydraulikinstallation des Schleppers gesteuert wird. Das Absperrventil (2) wird zur
Absperrung des Ölzulaufs zum Hydraulikzylinder während des Stillstands des Anhängers
und während der Fahrt, bei der sich die Stütze in der Transportstellung befindet, verwendet.
Die Position des Ventils (geöffnet/geschlossen) wird über die Informationsaufkleber
angezeigt.
6
5
3
1
4
2

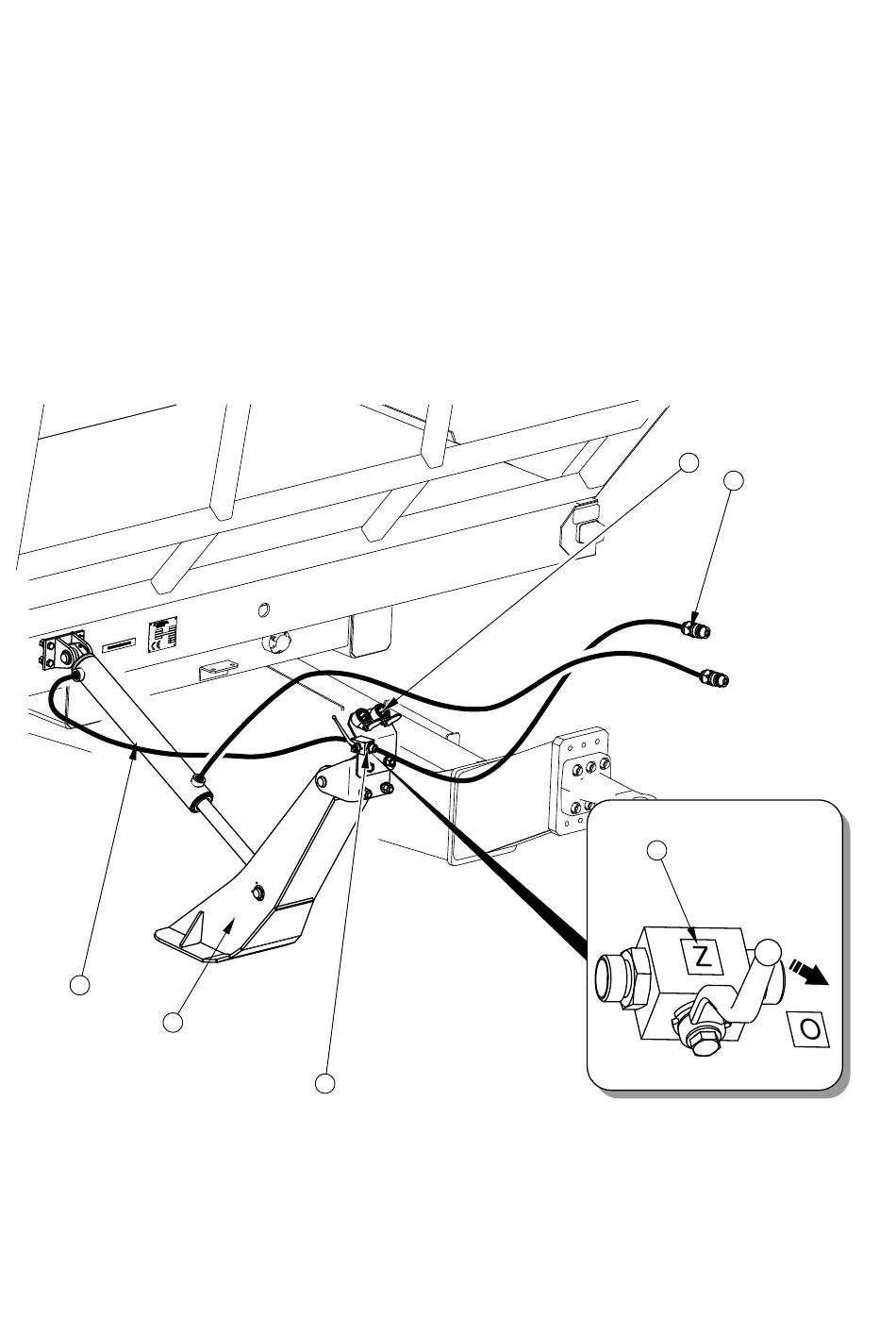

ABBILDUNG 3.9A Aufbau der Hydraulikinstallation der Stütze
(1) Hydraulikzylinder, (2) Absperrventil, (3) Informationsaufkleber, (4) Stütze, (5)
Steckanschluss der Hydraulikinstallation, (6) Anschlussbuchse der Hydraulikinstallation
