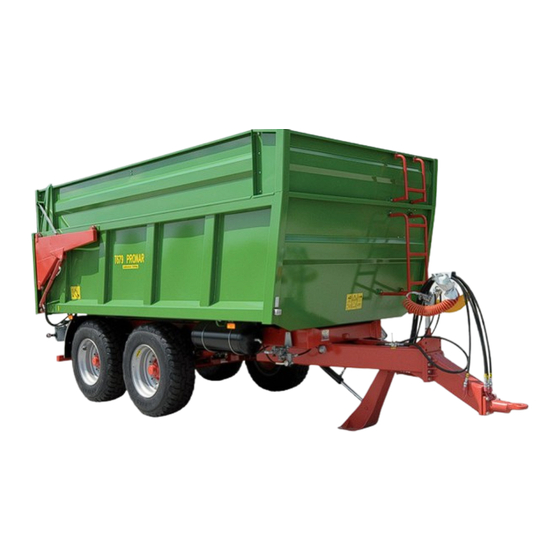

PRONAR T679 Betriebsanleitung

Landwirtschaftlicher anhänger
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

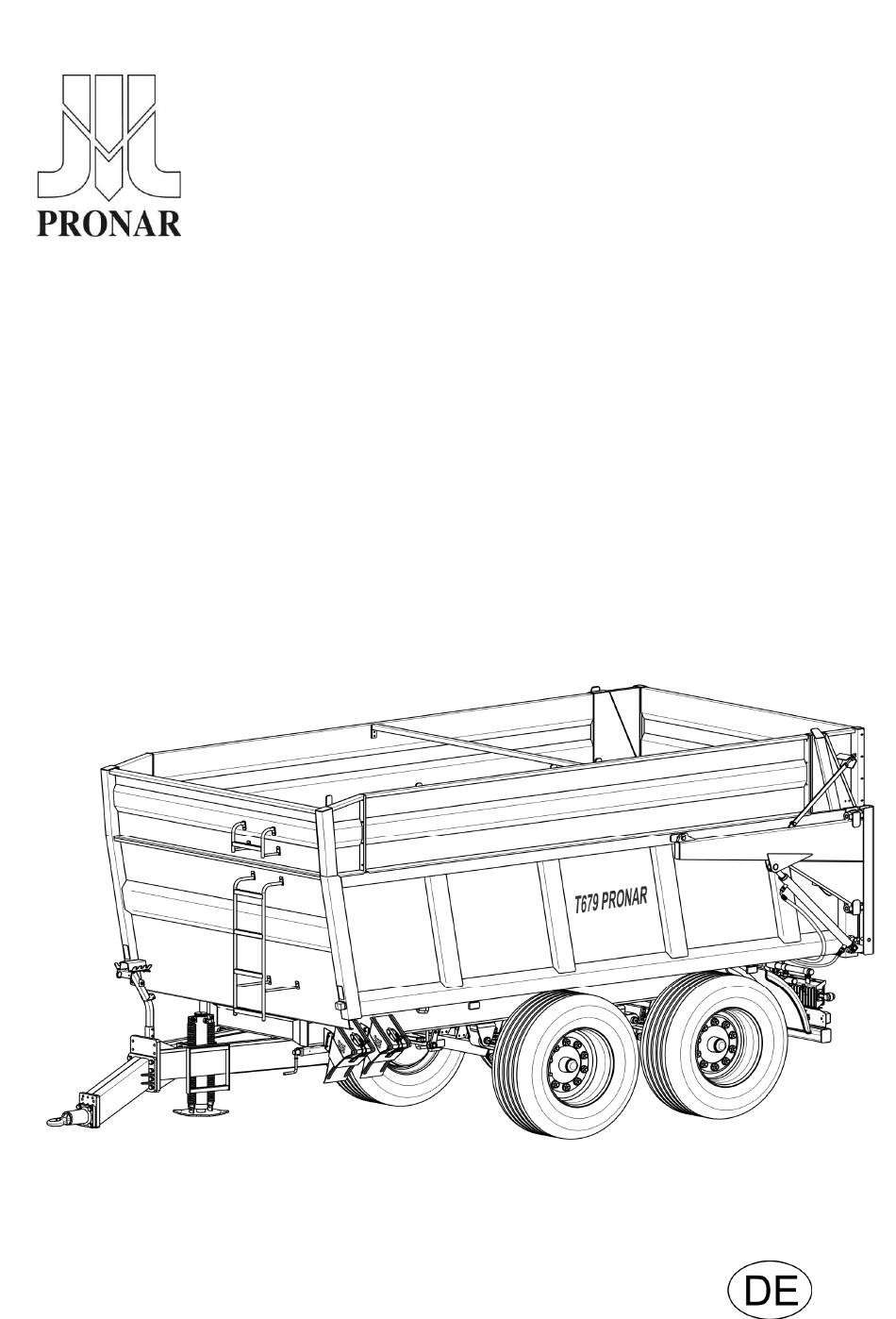

LANDWIRTSCHAFTLICHER ANHÄNGER
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
AUSGABE 3A-03-2012
PRONAR Sp. z o.o.
17-210 NAREW, UL. MICKIEWICZA 101 A, WOIWODSCHAFT PODLACHIEN
Tel.:
Fax:
BETRIEBSANLEITUNG
PRONAR T679
+48 085 681 63 29
+48 085 681 63 81
+48 085 681 63 83
VERÖFFENTLICHUNG-NR. 64N-00000000-UM
+48 085 681 64 29
+48 085 681 63 82
+48 085 682 71 10
www.pronar.pl

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PRONAR T679

Inhaltszusammenfassung für PRONAR T679

  • Seite 1 PRONAR Sp. z o.o. 17-210 NAREW, UL. MICKIEWICZA 101 A, WOIWODSCHAFT PODLACHIEN Tel.: +48 085 681 63 29 +48 085 681 64 29 +48 085 681 63 81 +48 085 681 63 82 Fax: +48 085 681 63 83 +48 085 682 71 10 www.pronar.pl...

  • Seite 2: Einführung

    Normen, Dokumenten und Rechtsvorschriften konstruiert. Die Bedienungsanleitung beschreibt die grundlegenden Sicherheitsregeln bei Verwendung und Bedienung des landwirtschaftlichen Anhängers Pronar T679. Falls die in der Bedienungsanleitung enthaltenen Informationen sich als nicht vollkommen klar erweisen, soll man sich an die Verkaufsstelle, wo die Maschine gekauft wurde, oder an den Hersteller wenden.

  • Seite 3: Die In Der Bedienungsanleitung Verwendeten Symbole

    DIE IN DER BEDIENUNGSANLEITUNG VERWENDETEN SYMBOLE Informationen, Beschreibungen von Gefahren und Sicherheitsmaßnahmen sowie die Sicherheitshinweise -befehle Verwendung sind betrachteten Bedienungsanleitung durch folgendes Symbol gekennzeichnet: sowie durch das Wort "GEFAHR" bezeichnet. Missachten beschriebener Hinweise kann Gefahren für Leib und Leben des Benutzers oder Dritter schaffen. Besonders wichtige Informationen und Hinweise, die unbedingt beachtet werden müssen, sind im Text durch das folgende Symbol gekennzeichnet: sowie durch das Wort "ACHTUNG"...

  • Seite 4: Umfang Der Bedienungsarbeiten

    BESTIMMUNG DER RICHTUNGEN IN DER BEDIENUNGSANLEITUNG Linke Seite - die Seite der linken Hand des Beobachters, deren Gesicht in die Fahrtrichtung vorwärts der Maschine gerichtet ist. Rechte Seite - die Seite der rechten Hand des Beobachters, deren Gesicht in die Fahrtrichtung vorwärts der Maschine gerichtet ist.

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1 GRUNDLEGENDE INFORMATIONEN IDENTIFIKATION 1.1.1 IDENTIFIKATION DES ANHÄNGERS 1.1.2 IDENTIFIKATION DER FAHRACHSEN 1.1.3 VERZEICHNIS DER SERIENNUMMERN BESTIMMUNG AUSSTATTUNG GARANTIEBEDINGUNGEN 1.10 TRANSPORT 1.12 1.5.1 FAHRZEUGTRANSPORT. 1.12 1.5.2 SELBSTSTÄNDIGER TRANSPORT DURCH DEN BENUTZER 1.14 UMWELTGEFÄHRDUNG 1.15 VERSCHROTTUNG 1.16 2 NUTZUNGS- SICHERHEIT GRUNDLEGENDE SICHERHEITSREGELN 2.1.1 ANHÄNGERBENUTZUNG 2.1.2 AN- UND ABKUPPELN DES ANHÄNGERS AN DEN...
  • Seite 6 3 AUFBAU UND FUNKTIONSBESCHREIBUNG TECHNISCHE DATEN AUFBAU DES ANHÄNGERS 3.2.1 FAHRGESTELL 3.2.2 LADEKASTEN 3.2.3 BETRIEBSBREMSE 3.2.4 HYDRAULIKANLAGE DER KIPPVORRICHTUNG 3.12 3.2.5 HYDRAULIKANLAGE DER STÜTZE 3.14 3.2.6 HYDRAULIKINSTALLATION DER HECKKLAPPE 3.17 3.2.7 FESTSTELLBREMSE 3.18 3.2.8 BELEUCHTUNGSSYSTEM 3.19 4 NUTZUNGS- SICHERHEIT VORBEREITUNG ZUR INBETRIEBNAHME 4.1.1 KONTROLLE DES ANHÄNGERS NACH DER LIEFERUNG 4.1.2 VORBEREITUNG DES ANHÄNGERS FÜR DIE ERSTE INBETRIEBNAHME...
  • Seite 7 5.2.1 ALLGEMEINE INFORMATIONEN 5.2.2 ERSTKONTROLLE DER BREMSEN DER FAHRACHSE 5.2.3 PRÜFUNG DER BREMSBELÄGE AUF ABNUTZUNG 5.2.4 KONTROLLE DES LAGERSPIELS AN DER FAHRACHSE 5.2.5 KONTROLLE DES SPIELS DER FAHRACHSENLAGER 5.2.6 EIN- UND AUSBAU DER RÄDER, KONTROLLE DER RADMUTTERN AUF FESTEN SITZ 5.2.7 KONTROLLE DES REIFENDRUCKS, BEURTEILUNG DES TECHNISCHEN ZUSTANDS DER BEREIFUNG UND DER STAHLFELGEN...
  • Seite 8 5.5.2 AUSWECHSELN VON GLÜHBIRNEN 5.29 SCHMIERUNG DES ANHÄNGERS 5.30 BETRIEBSSTOFFE 5.34 5.7.1 HYDRAULIKÖL 5.34 5.7.2 SCHMIERMITTEL 5.36 REINIGUNG DES ANHÄNGERS 5.36 LAGERUNG 5.38 5.10 ANZUGSMOMENTE DER SCHRAUBENVERBINDUNGEN 5.39 5.11 MONTAGE UND DEMONTAGE DES GESTELLS UND DER PLANE 5.40 5.12 EINSTELLUNG DER DEICHSELHÖHE 5.42 5.13 PROBLEMBEHEBUNG 5.44...

  • Seite 9: Grundlegende Informationen

    KAPITEL GRUNDLEGENDE INFORMATIONEN...

  • Seite 10: Identifikation

    Pronar T679 KAPITEL 1 1.1 IDENTIFIKATION 1.1.1 IDENTIFIKATION DES ANHÄNGERS ABBILDUNG 1.1 Lokalisierung Typenschilds eingeschlagenen Seriennummer (1) Typenschild, (2) Seriennummer Der Anhänger wurde mithilfe des Typenschilds (1) sowie der an dem rechteckigen Feld mit goldenem Hintergrund angebrachten Seriennummer (2) gekennzeichnet. Die Seriennummer und das Typenschild befinden sich auf dem Stirnbalken des unteren Rahmens - Abbildung (1.1).

  • Seite 11: Identifikation Der Fahrachsen

    KAPITEL 1 Pronar T679 TABELLE 1.1 Im Typenschild aufgeführte Angaben LFD. BEZEICHNUNG Allgemeine Bezeichnung und Funktion Symbol / Anhängertyp Baujahr des Anhängers Siebzehnstellige Fahrzeug-Identifizierungsnummer (FIN) Nummer der Bauartzulassung Leergewicht des Anhängers Zulässiges Gesamtgewicht Nutzlast Zulässige Belastung der Kupplungsvorrichtung Zulässige Belastung der Vorderachse Zulässige Belastung der Hinterachse...

  • Seite 12: Verzeichnis Der Seriennummern

    Pronar T679 KAPITEL 1 ABBILDUNG 1.2 Lokalisierung des Typenschildes an der Fahrachse (1) Fahrachse, (2) Typenschild 1.1.3 VERZEICHNIS DER SERIENNUMMERN HINWEIS Im Falle der Bestellung von Ersatzteilen oder bei Problemen besteht sehr häufig die Notwendigkeit, die Seriennummer eines Teils oder die FIN-Nummer des Anhängers anzugeben, deshalb wird empfohlen, diese Nummern in die folgenden Felder einzutragen.

  • Seite 13: Bestimmung

    KAPITEL 1 Pronar T679 1.2 BESTIMMUNG Der Anhänger ist für den Transport von Erntegütern und Landwirtschaftsprodukten (Schüttgut, Volumengüter, Langgüter usw.) innerhalb von Landwirtschaftsbetrieben und auf den öffentlichen Straßen bestimmt. Der Transport von Baustoffen, Mineraldünger, und anderen Ladungen ist unter der Bedienung der Befolgung der im Kapitel 4 aufgeführten Anweisungen zulässig.
  • Seite 14 Pronar T679 KAPITEL 1 „Straßenverkehrsordnung“ vom 20. Juni 1997, Art. 20). In den Ländern, in denen der Anhänger betrieben wird, sind entsprechenden Einschränkungen Straßenverkehrsordnung zu beachten. Die Geschwindigkeit des Anhängers darf jedoch die konstruktionsbedingt zulässige Höchstgeschwindigkeit von 40km/h nicht überschreiten.
  • Seite 15 KAPITEL 1 Pronar T679 TABELLE 1.2 Anforderungen an Schlepper INHALT ANFORDERUNGEN Bremssystem - Anschlüsse Pneumatisch - Einkreis-Bremsanlage gemäß ISO 1728 Pneumatisch - Zweikreis-Bremsanlage gemäß ISO 1728 Hydraulikanlage gemäß ISO 7421-1 Maximaler Druck des Systems Pneumatisch - Einkreis-Bremsanlage bar / kPa 5.8 / 580...

  • Seite 16: Ausstattung

    Pronar T679 KAPITEL 1 TABELLE 1.3 Anforderungen an den zweiten Anhänger INHALT ANFORDERUNGEN Zulässiges Gesamtgewicht 16.000 Bremssystem - Anschlüsse Pneumatisch - Einkreis-Bremsanlage Anschlüsse nach ISO 1728 Pneumatisch - Zweikreis-Bremsanlage Anschlüsse nach ISO 1728 Hydraulikanlage Anschlüsse nach ISO 7421-1 Maximaler Druck des Systems...
  • Seite 17 KAPITEL 1 Pronar T679 TABELLE 1.4 Anhängerausstattung AUSSTATTUNG • Betriebsanleitung • Garantieschein • Anschlusskabel der Elektroinstallation • Radkeile • Hydraulische Stütze gerade • Einkreis-Druckluftanlage ohne Ausgang hinten • Einkreis-Druckluftanlage mit Ausgang hinten • Zweikreis-Druckluftanlage ohne Ausgänge hinten • Zweikreis-Druckluftanlage mit Ausgängen hinten •...

  • Seite 18: Garantiebedingungen

    • Reflektierendes Warndreieck 1.4 GARANTIEBEDINGUNGEN PRONAR Sp. z o.o. aus Narew garantiert einen leistungsfähigen Betrieb der Maschine bei sachgemäßer technischer Verwendung, wie in der BEDIENUNGSANLEITUNG beschrieben. Die Frist für die Durchführung von Reparaturen ist im GARANTIESCHEIN festgelegt. Von der Garantie sind die Maschinenelemente und Baugruppen ausgeschlossen, die unabhängig von der Garantiezeit einem Verschleiß...
  • Seite 19 KAPITEL 1 Pronar T679 • Lager. Garantieleistungen können nur für Schäden geltend gemacht werden, wie nicht vom Benutzer verschuldete mechanische Schäden, Herstellungsmängel an Teilen, usw. Wenn die Schäden: • durch Verschulden des Benutzers oder durch einen Verkehrsunfall, • aufgrund eines unsachgemäßen Betriebs, falsche Einstellungen oder Wartung, Verwendung des Anhängers entgegen seiner Bestimmung,...

  • Seite 20: Transport

    Pronar T679 KAPITEL 1 1.5 TRANSPORT Der Anhänger befindet sich zum Verkauf im komplett montierten Zustand und erfordert keine Verpackung. Es werden nur die technischen Unterlagen und eventuell Elemente der Sonderausstattung verpackt. Die Lieferung an den Benutzer erfolgt mithilfe eines Lkws oder durch Schleppen des Anhängers mithilfe eines Schleppers.
  • Seite 21 KAPITEL 1 Pronar T679 anderem von dem Eigengewicht des Anhängers, der Konstruktion des transportierenden Fahrzeugs, der Fahrgeschwindigkeit und anderen Verhältnissen abhängig. Aus diesem Grund kann kein genauer Befestigungsplan angegeben werden. Ein korrekt befestigter Anhänger darf seine Lage auf dem Transportfahrzeug nicht ändern. Die Befestigungsmittel müssen gemäß...

  • Seite 22: Selbstständiger Transport Durch Den Benutzer

    Pronar T679 KAPITEL 1 ABBILDUNG 1.3 Anordnung der Transporthalterungen (1) Transporthalterung, (2) Längsbalken des unteren Rahmens, (3) Ladekasten GEFAHR Eine falsche Verwendung der Befestigungsmittel kann zu Unfällen führen. 1.5.2 SELBSTSTÄNDIGER TRANSPORT DURCH DEN BENUTZER Falls der Käufer den Anhänger nach dem Kauf selbst transportiert, muss er sich mit der Bedienungsanleitung des Anhängers vertraut machen und die dort enthaltenen Anweisungen...

  • Seite 23: Umweltgefährdung

    KAPITEL 1 Pronar T679 ACHTUNG Beim selbstständigen Transport muss sich der Schlepperfahrer mit der vorliegenden Bedienungsanleitung vertraut machen und die dort aufgeführten Anweisungen befolgen. 1.6 UMWELTGEFÄHRDUNG Aufgrund der beschränkten biologischen Abbaubarkeit des Hydrauliköls stellt ausgeflossenes Hydrauliköl eine direkte Gefahr für die Umwelt dar. Durch die geringe Wasserlöslichkeit des Hydrauliköls besteht keine akute Vergiftungsgefahr für im Wasser lebende Organismen.

  • Seite 24: Verschrottung

    Pronar T679 KAPITEL 1 HINWEIS Die Hydraulikanlage des Anhängers ist mit dem Öl L-HL 32 Lotos gefüllt. ACHTUNG Ölabfälle dürfen ausschließlich den für die Ölentsorgung oder Wiederaufbereitung zuständigen Stellen zugeführt werden. Es ist verboten, Öl in die Kanalisation oder in Gewässer einzuleiten.

  • Seite 25: Nutzungs- Sicherheit

    KAPITEL NUTZUNGS- SICHERHEIT...

  • Seite 26: Grundlegende Sicherheitsregeln

    Pronar T679 KAPITEL 2 2.1 GRUNDLEGENDE SICHERHEITSREGELN 2.1.1 ANHÄNGERBENUTZUNG • Vor Inbetriebnahme des Anhängers muss sich der Benutzer mit dieser Betriebsanleitung und dem GARANTIESCHEIN genau vertraut machen. Während des Betriebs müssen alle in der Anleitung aufgeführten Anweisungen befolgt werden. • Die Verwendung und Bedienung des Anhängers kann nur durch solche Personen durchgeführt...

  • Seite 27: An- Und Abkuppeln Des Anhängers An Den

    KAPITEL 2 Pronar T679 • Die Montage und Demontage der Aufsatzwände und des Gestells sowie der Plane muss unter Verwendung von Gerüsten, Leitern oder Rampen mit geeigneter Höhe durchgeführt werden. Der Zustand dieser Vorrichtungen muss den Benutzer vor einem Sturz sichern. Die Arbeit muss mindestens von zwei Personen durchgeführt werden.

  • Seite 28: An- Und Abkuppeln Eines Zweiten Anhängers

    Pronar T679 KAPITEL 2 • Das An- und Abkuppeln des Anhängers darf nur dann erfolgen, wenn die Maschine mithilfe der Feststellbremse gesichert ist. 2.1.3 AN- UND ABKUPPELN EINES ZWEITEN ANHÄNGERS • Es ist verboten, einen zweiten Anhänger anzukuppeln, wenn dieser die Anforderungen des Herstellers nicht erfüllt (keine geeignete Zugöse an der...

  • Seite 29: Be- Und Entladen Des Anhängers

    KAPITEL 2 Pronar T679 vom Hersteller eingestellt und darf während des Anhängerbetriebs nicht eingestellt werden. • Wenn eine Störung Hydraulik- oder Druckluftanlage festgestellt wird, muss der Anhänger außer Betrieb gestellt werden, bis die Störung behoben ist. • Während des Anschließens der Hydraulikleitungen an den Schlepper ist zu beachten, dass die Hydraulikanlagen des Schleppers und Anhängers druckfrei...
  • Seite 30 Pronar T679 KAPITEL 2 einen Schlepper angekuppelt ist. Der Schlepper und der Anhänger müssen in einer Linie aufgestellt werden. • Die Be- und Entladung muss von Personen vorgenommen werden, die über Erfahrungen auf diesem Gebiet verfügt. • Die Ladung muss so verteilt werden, dass sie die Stabilität des Anhängers nicht gefährdet sowie die Führung des Zuges nicht behindert.

  • Seite 31: Transportfahrt

    KAPITEL 2 Pronar T679 • Im Winter ist besonders auf Ladungen zu achten, die während des Transports einfrieren können. Beim Kippen des Ladekastens kann die eingefrorene Ladung zum Verlust der Stabilität des Anhängers und zum Umkippen führen. • Der Ladekasten darf nicht angehoben werden, wenn die Gefahr besteht, dass der Kasten umkippt.
  • Seite 32 Pronar T679 KAPITEL 2 • Die Radkeile (1) sind nur unter ein Rad zu legen (der erste Keil vor, der zweite hinter das Rad - Abbildung (2.1)). • Das Fahren mit angehobenem Ladekasten ist verboten. • Vor dem Fahrtantritt muss geprüft werden, ob der Schieber der Heckwand richtig gesichert ist.
  • Seite 33 KAPITEL 2 Pronar T679 • Der Anhänger ist für die Fahrt mit einer Neigung von maximal 8 ausgelegt. Das Fahren des Anhängers auf Geländen mit einer größeren Neigung kann infolge des Stabilitätsverlusts zum Umkippen des Anhängers führen. • Für die Fahrt auf öffentlichen Straßen muss der Schlepperfahrer dafür sorgen, dass ein geprüftes oder zugelassenes rückstrahlendes Warndreieck mitgeführt...
  • Seite 34 Pronar T679 KAPITEL 2 ABBILDUNG 2.2 Befestigungsstelle der Kennzeichnungstafel für bauartbedingt langsam fahrende Fahrzeuge (1) Warnschild, (2) Griff des Schildes • Wenn der Anhänger das letzte Fahrzeug im Zug ist, muss an der hinteren Bordwand die Kennzeichnungstafel für bauartbedingt langsam fahrende Fahrzeuge angebracht werden - Abbildung (2.2).

  • Seite 35: Bereifung

    KAPITEL 2 Pronar T679 außerhalb des Gefahrenbereichs befinden und die ganze Zeit für den Fahrer des Schleppers sichtbar sein. • Das Aufsteigen auf den Anhänger während der Fahrt ist verboten. • Der Anhänger darf nicht an einem Hang abgestellt werden.

  • Seite 36: Wartung

    Pronar T679 KAPITEL 2 2.1.8 WARTUNG • Während des Garantiezeitraums dürfen sämtliche Reparaturen nur durch einen vom Hersteller berechtigten Service durchgeführt werden. Nach Ablauf der Garantiezeit wird empfohlen, eventuelle Reparaturen des Anhängers in Fachwerkstätten durchführen zu lassen. • Wenn ein fehlerhafter Betrieb oder eine Beschädigung des Anhängers festgestellt wird, muss dieser außer Betrieb genommen werden, bis die Störung behoben ist.
  • Seite 37 KAPITEL 2 Pronar T679 • Die Wartungs- und Reparaturarbeiten sind unter Beachtung der allgemeinen Sicherheitsregeln und des Arbeitsschutzes auszuführen. Im Falle einer Verletzung ist die Wunde sofort zu reinigen und zu desinfizieren. Im Falle von schweren Verletzungen muss ein Arzt aufgesucht werden.

  • Seite 38: Beschreibung Der Restgefahr

    Fahrwerk sowie das Beleuchtungs- und Bremssystem funktionsfähig sind. 2.2 BESCHREIBUNG DER RESTGEFAHR Das Unternehmen Pronar Sp. z o. o. in Narew hat sich große Mühe gegeben, um das Risiko eines Unglücksfalles zu eliminieren. Es besteht jedoch eine gewisse Restgefahr, die zu einem Unfall führen kann und vor allem mit den unten beschriebenen Tätigkeiten verbunden...
  • Seite 39 KAPITEL 2 Pronar T679 • Aufenthalt zwischen dem Schlepper und Anhänger bei laufendem Motor sowie während des Ankuppelns des Anhängers oder des zweiten Anhängers, • Aufenthalt auf dem Anhänger während des Betriebs, • Nichteinhalten des Sicherheitsabstands beim Be- oder Entladen des Anhängers, •...

  • Seite 40: Hinweis- Und Warnschilder

    Pronar T679 KAPITEL 2 • Es ist untersagt, sich während der Fahrt oder beim Be- und Entladen auf dem Anhänger aufzuhalten. 2.3 HINWEIS- UND WARNSCHILDER Am Anhänger befinden sich die in Tabelle (2.1) aufgeführten Hinweis- und Warnschilder. Die Anordnung der Symbole ist in Abbildung (2.3) dargestellt. Der Benutzer des Anhängers ist während der gesamten Zeit der Nutzung verpflichtet, für die Lesbarkeit der am Anhänger...
  • Seite 41 KAPITEL 2 Pronar T679 LFD. SCHILD BEDEUTUNG Der Anhänger muss gemäß dem in der Betriebsanleitung aufgeführten Schmierplan geschmiert werden. Regelmäßig die Radmuttern und die übrigen Schraubverbindungen auf festen Sitz prüfen. Vor dem Beginn von Wartungs- oder Reparaturarbeiten den Motor abschalten und den Schlüssel aus dem...
  • Seite 42 Pronar T679 KAPITEL 2 LFD. SCHILD BEDEUTUNG Quetschgefahr. Es ist verboten, die Reparatur- und Wartungsarbeiten unter einer belasteten und/oder nicht gestützten Ladekiste durchzuführen. Quetschgefahr. Während des Öffnens und Schließens der Heckklappe einen sicheren Abstand einhalten. Transportaufkleber. Befestigungsstelle für den Transport Reifendruck.
  • Seite 43 KAPITEL 2 Pronar T679 LFD. SCHILD BEDEUTUNG Stellung des Steuerventils der Hydraulikanlage der Kippvorrichtung (1 oder 2 Anhänger). Versorgungsleitung der hydraulischen Bremsanlage Versorgungsleitung der Hydraulikanlage der Kippvorrichtung Versorgungsleitung der hydraulischen Scherenstütze (Absenken). Versorgungsleitung der hydraulischen Stütze (Anheben) Versorgungsleitung der Hydraulikanlage der geraden Stütze (Einfahren, Ausfahren)
  • Seite 44 Pronar T679 KAPITEL 2 ABBILDUNG 2.3 Anordnung der Hinweis- und Warnschilder 2.20...

  • Seite 45: Aufbau Und Funktionsbeschreibung

    KAPITEL AUFBAU UND FUNKTIONSBESCHREIB...

  • Seite 46: Technische Daten

    Pronar T679 KAPITEL 3 3.1 TECHNISCHE DATEN TABELLE 3.1 Grundlegende technische Daten INHALT T679 Abmessungen des Anhängers Gesamtlänge 6 259 Gesamtbreite 2.550 Gesamthöhe 2.866 Innenmaße des Ladekastens Länge 4.500 Breite (vorne) 2.200 Breite (hinten) 2.250 Höhe 1.000 + 580 Gewicht und Nutzlast Eigengewicht des Fahrzeuges 4.000...

  • Seite 47: Aufbau Des Anhängers

    KAPITEL 3 Pronar T679 3.2 AUFBAU DES ANHÄNGERS 3.2.1 FAHRGESTELL Das Fahrgestell des Anhängers besteht aus den in Abbildung (3.1) aufgeführten Baugruppen. Der untere Rahmen (1) besteht aus einer Schweißkonstruktion aus Stahlblechprofilen. Die tragenden Hauptelemente des Rahmens bestehen aus zwei über Querträger miteinander verbundenen Längsträgern.
  • Seite 48 Pronar T679 KAPITEL 3 ABBILDUNG 3.1 Fahrgestell des Anhängers (1) unterer Rahmen, (2) Deichsel, (3) Hydraulische Stütze gerade, (4) Radkeile, (5) Aufnahme der Aufhängung des Kippzylinders, (6) Stütze des Ladekastens, (7) Beleuchtungsbalken, (8) Fahrachse, (9) Blattfeder, (10) Schwinge der Blattfeder, (11) - (13) Zugkupplung der Deichsel, (14) Mechanismus der Handbremse, (15) Stoßstange,...

  • Seite 49: Ladekasten

    KAPITEL 3 Pronar T679 3.2.2 LADEKASTEN ABBILDUNG 3.2 Ladekasten (1) Ladekasten, (2) Aufsatzwände 580 mm, (3) Flügel der Heckklappe, (4) Podest (Option), (5) untere Leiter, (6) Leiter der Aufsatzwand...
  • Seite 50 Pronar T679 KAPITEL 3 Bei dem Ladekasten des Anhängers (1) handelt es sich um eine Schweißkonstruktion aus Blech und Stahlprofilen – Abbildung (3.2). Um eine reibungslose Entladung zu gewährleisten, wurde der Ladekasten Konus förmig ausgeführt. Der Ladekasten ist am unteren Rahmen befestigt (Abbildung (3.1)).

  • Seite 51: Betriebsbremse

    KAPITEL 3 Pronar T679 Um ein präziseres Entladen von Schüttgut zu ermöglichen, wurde die Heckklappe mit einem Schieber (2) ausgestattet – Abbildung (3.3). Als Sonderausstattung des Anhängers kann eine Auslaufgosse (3) geliefert werden, die unter dem unteren Rand des Kornschiebers befestigt wird.
  • Seite 52 Pronar T679 KAPITEL 3 ABBILDUNG 3.4 Aufbau und Schema der Einkreis-Druckluftbremse (1) Druckluftbehälter, (2) Steuerungsventil, (3) manueller Bremskraftregler, (4) pneumatischer Zylinder, (5) Leitungsanschlussstück (schwarz), (6) Luftfilter, (7) Kontrollanschluss des Druckluftbehälters, Kontrollanschluss pneumatischen Zylinders, (9) Entwässerungsventil, (10) Buchse (schwarz) - Option...
  • Seite 53 KAPITEL 3 Pronar T679 ABBILDUNG 3.5 Aufbau und Schema der Zweikreis-Druckluftbremse (1) Druckluftbehälter, (2) Steuerventil, (3) manueller Bremskraftregler, (4) Pneumatikzylinder, (5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss Druckluftbehälters, Kontrollanschluss Pneumatikzylinders, (10) Entwässerungsventil, (11) Buchse (rot) - Option, (12) Buchse (gelb) - Option,...
  • Seite 54 Pronar T679 KAPITEL 3 ABBILDUNG 3.6 Aufbau Schema Zweikreis-Druckluftbremse automatischem Bremskraftregler Druckluftbehälter, Steuerventil, automatischer Bremskraftregler, (4) Pneumatikzylinder, (5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders, (10) Entwässerungsventil, (11) Buchse (rot) - Option, (12) Buchse (gelb) - Option, (13) Relaisventil 3.10...
  • Seite 55 KAPITEL 3 Pronar T679 ABBILDUNG 3.7 Aufbau und Schema der Hydraulikbremse (1) hydraulischer Zylinder, (2) hydraulische Schnellwechseleinrichtung, (3) hydraulische Buchse, (4) Informationsaufkleber Der 3-stufige Bremskraftregler (2) - Abbildung (3.8), passt die Bremskraft an die jeweilige Einstellung an. Das Umschalten in die gewünschte Betriebsstellung erfolgt vor Fahrtantritt manuell durch den Bediener mithilfe des Hebels (4).

  • Seite 56: Hydraulikanlage Der Kippvorrichtung

    Pronar T679 KAPITEL 3 ABBILDUNG 3.8 Steuerventil und Bremskraftregler (1) Steuerventil, (2) Bremskraftregler, (3) Knopf zum Lösen der Anhängerbremse im Stand, (4) Auswahlhebel des Reglerbetriebs, (A) Stellung „LASTFREI”, (B) Stellung „HALBLAST”, (C) Stellung „VOLLLAST” 3.2.4 HYDRAULIKANLAGE DER KIPPVORRICHTUNG Die Hydraulikanlage der Kippvorrichtung dient zum selbsttätigen Entladen des Anhängers durch Kippen des Ladekastens nach hinten.
  • Seite 57 KAPITEL 3 Pronar T679 ABBILDUNG 3.9 Aufbau und Schema der Hydraulikanlage der Kippvorrichtung Teleskopzylinder, 3-Wege-Ventil, Sperrventil, Schnellkupplung, (5) Anschlussbuchse, (6) Steuerseil, (7) Führungsrolle, (8), (9) Hinweisaufkleber Zum Einschalten dieser Flüssigkeitsumläufe dient ein 3-Wege-Ventil (2) – Abbildung (3.9). Der Hebel dieses Ventils kann 2 Stellungen annehmen: •...

  • Seite 58: Hydraulikanlage Der Stütze

    Pronar T679 KAPITEL 3 An der Anschlussleitung, in der Nähe der Kupplung (4), befindet sich ein Hinweisaufkleber (8) der die Versorgungsleitung der Hydraulikanlage der Kippvorrichtung kennzeichnet. ACHTUNG Das Sperrventil (3) – Abbildung (3.9), begrenzt den Kippwinkel des Ladekastens beim Kippen nach hinten. Die Länge des Ventilsteuerseils (6) wurde durch den Hersteller eingestellt und darf während des Anhängerbetriebs nicht eingestellt werden.
  • Seite 59 KAPITEL 3 Pronar T679 ABBILDUNG 3.10 Aufbau und Schema der Hydraulikanlage des geraden Stützfußes (1) hydraulische Stütze, (2) Schnellkupplung, (3) Ventil, (4), (5) Hinweisaufkleber HINWEIS Die Hydraulikanlage der Stütze wurde mit dem Hydrauliköl Lotos L-HL32 gefüllt. Die Installation der hydraulischen Scherenstütze – Abbildung (3.11) besteht aus der Rücklaufleitung (1) und Versorgungsleitung (2), dem Steuerventil und dem Hydraulikzylinder...
  • Seite 60 Pronar T679 KAPITEL 3 ABBILDUNG 3.11 Aufbau und Schema der Hydraulikanlage des Stützfußes (1) Rücklaufleitung, (2) Versorgungsleitung, (3) Scherenstütze, (4) Hydraulikzylinder (5) - (8) Hinweisaufkleber 3.16...

  • Seite 61: Hydraulikinstallation Der Heckklappe

    KAPITEL 3 Pronar T679 3.2.6 HYDRAULIKINSTALLATION DER HECKKLAPPE ABBILDUNG 3.12 Aufbau und Schema der Hydraulikanlage der hinteren Klappe (1) Hydraulikzylinder, (2) Versorgungsleitung, (3) Rücklaufleitung, (4) Verriegelungshaken, (5) Flügel der Klappe Die Hydraulikinstallation der Heckklappe dient zum Anheben und Absenken der Heckklappe sowie zur Steuerung der Verriegelungshaken (4).

  • Seite 62: Feststellbremse

    Pronar T679 KAPITEL 3 Die Installation wird über die externe Hydraulik des Schleppers mit Öl versorg. Das unter Druck stehende Öl gelangt über die am Ende mit Schnellkupplungen ausgestatteten Hydraulikleitungen (2) und (3) zu den Hydraulikzylindern (1), die das Öffnen und Schließen der Klappe bewirken.

  • Seite 63: Beleuchtungssystem

    KAPITEL 3 Pronar T679 Die Feststellbremse dient zur Sicherung des Anhängers im Stand. Der Aufbau ist in Abbildung (3.13).dargestellt. Die Kurbel der Bremse (2) ist am linken Träger des unteren Rahmens an der Stirnseite des Anhängers festgeschweißt. Die Spreiznockenhebel (1) der Fahrachse sind mit dem Hebel (5) mithilfe des über die Umlenkrollen (6) geführten Seils II (4)
  • Seite 64 Pronar T679 KAPITEL 3 ABBILDUNG 3.15 Anordnung der hinteren elektrischen Bauteile und Rückstrahler (1) Rückleuchte links, (2) Rückleuchte rechts, (3) Kennzeichenbeleuchtung, (4) Warndreieck, (5) 7-polige Steckdose, (6) hintere Umrissleuchte, (7) seitliche Positionsleuchte 3.20...
  • Seite 65 KAPITEL 3 Pronar T679 ABBILDUNG 3.16 Schaltbild der Elektroinstallation in der Ausführung ohne seitliche Lampen Bezeichnungen gemäß Tabelle (3.2), (3.3), (3.4). 3.21...

  • Seite 66: Funktion

    Pronar T679 KAPITEL 3 TABELLE 3.2 Verzeichnis der Bezeichnungen der elektrischen Elemente SYMBOL BEZEICHNUNG Verbundlampe hinten rechts Verbundlampe hinten links 7-polige Anschlussdose vorne 7-polige Anschlussdose hinten Kennzeichenbeleuchtung rechts Kennzeichenbeleuchtung links Positionsleuchte vorne rechts Positionsleuchte vorne links Umrissleuchte hinten rechts Umrissleuchte hinten links...
  • Seite 67 KAPITEL 3 Pronar T679 TABELLE 3.4 Bedeutung der Leitungsfarben BEZEICHNUNG FARBE Weiß Schwarz Blau Orange Grün Schwarz-Grün Rosa 3.23...
  • Seite 68 Pronar T679 KAPITEL 3 3.24...

  • Seite 69: Nutzungs- Sicherheit

    KAPITEL NUTZUNGS- SICHERHEIT...

  • Seite 70: Vorbereitung Zur Inbetriebnahme

    Pronar T679 KAPITEL 4 4.1 VORBEREITUNG ZUR INBETRIEBNAHME 4.1.1 KONTROLLE DES ANHÄNGERS NACH DER LIEFERUNG Der Hersteller gewährleistet, dass der Anhänger vollständig funktionstüchtig ist, gemäß den Qualitätsvorschriften geprüft und zur Verwendung zugelassen wurde. Dies befreit den Benutzer jedoch nicht von der Pflicht, den Anhänger nach der Lieferung und vor der ersten Inbetriebnahme zu prüfen.

  • Seite 71: Vorbereitung Des Anhängers Für Die Erste

    KAPITEL 4 Pronar T679 Kippzylinder, Hydraulikzylinder Heckklappe sowie Hydraulikzylinder der Scherenstütze auf austretendes Hydrauliköl prüfen. 4.1.2 VORBEREITUNG DES ANHÄNGERS FÜR DIE ERSTE INBETRIEBNAHME Vorbereitung Alle Schmierstellen des Anhängers prüfen und falls erforderlich den Anhänger gemäß den Empfehlungen aus Kapitel 5 schmieren.
  • Seite 72 Pronar T679 KAPITEL 4 Die Steuerung der Heckklappe in Betrieb nehmen und auf fehlerfreie Funktion prüfen. Die Funktion der Betriebsbremse durch Anfahren prüfen. Probefahrt durchführen. HINWEIS Die Bedienung, wie An- und Abkuppeln vom Schlepper, Einstellung der Deichselposition, des Kippvorgangs des Ladekastens usw. wird ausführlich im weiteren Teil der Bedienungsanleitung in den Kapiteln 4 und 5 beschrieben.

  • Seite 73: An- Und Ankuppeln Des Anhängers An Den Bzw

    KAPITEL 4 Pronar T679 4.2 AN- UND ANKUPPELN DES ANHÄNGERS AN DEN BZW. VOM SCHLEPPER Der Anhänger kann an den Schlepper angekuppelt werden, wenn alle elektrischen, pneumatischen und hydraulischen Anschlüsse sowie die Transportkupplung am Schlepper mit den Anforderungen des Anhängerherstellers übereinstimmen.
  • Seite 74 Pronar T679 KAPITEL 4 Kolbenstange Hydraulikzylinders weit möglich ausgefahren wird. Wenn die Stütze vollständig eingefahren ist, muss der Hebel des Hydraulikverteilers am Schlepper in die "neutrale" Stellung gebracht werden. Den Motor des Schleppers abschalten. Die Schlepperkabine schließen und vor Zutritt unbefugter Personen sichern.
  • Seite 75 KAPITEL 4 Pronar T679 Beim Anschließen der Leitungen des Bremssystems (Zweikreis-Druckluftbremse) muss die richtige Anschlussreihenfolge eingehalten werden. Zuerst ist der gelbe Stecker an die gelbe Dose des Schleppers und erst danach der rote Stecker an die rote Dose des Schleppers anzuschließen.
  • Seite 76 Pronar T679 KAPITEL 4 Das Ventil an der Anhängerdeichsel schließen und somit die hydraulische Stütze in dieser Position blockieren (hydraulische Stütze). Wenn der Anhänger mit einer mechanischen Stütze ausgerüstet ist, muss die Stütze nach Einstellung der entsprechenden Höhe mithilfe des Splints gesichert werden.

  • Seite 77: An- Und Abkuppeln Eines Zweiten Anhängers

    KAPITEL 4 Pronar T679 4.3 AN- UND ABKUPPELN EINES ZWEITEN ANHÄNGERS Ein zweiter Anhänger darf nur dann angekuppelt werden, wenn es sich um einen zweiachsigen Hänger handelt, der alle in Kapitel 1 genannten Bedingungen erfüllt. Das Ankuppeln eines zweiten Anhängers an den Zug erfordert Erfahrung beim Führen von Traktoren mit Anhänger.
  • Seite 78 Pronar T679 KAPITEL 4 ABBILDUNG 4.1 Ankuppeln des zweiten Anhängers (1) Kupplungsgehäuse, (2) Deichsel des zweiten Anhängers, (3) Kupplungsbolzen, (4) Kette mit Sicherungssplint Den Bolzen und Sicherungssplint des Bolzens anziehen. Die Druckluft-, Hydraulik- und Elektroleitungen gemäß den Anweisungen in Kapitel (4.2) anschließen.

  • Seite 79: Beladung Und Sicherung Der Ladung

    KAPITEL 4 Pronar T679 Die Leitungen der Pneumatik-, Hydraulikanlage und der elektrischen Installation gemäß den Anforderungen im Kapitel (4.2) anschließen. Den Bolzen der Kupplung im ersten Anhänger ausziehen. Den Bolzen ausziehen und mit dem Schlepper abfahren. ACHTUNG Es ist verboten, den zweiten Anhänger auf einem anderen Gestell als im zweiachsigen System anzukuppeln.
  • Seite 80 Pronar T679 KAPITEL 4 ACHTUNG Die Ladung ist möglichst gleichmäßig im Ladekasten zu verteilen. Es ist verboten, die zulässige Nutzlast des Anhängers zu überschreiten. Aufgrund der unterschiedlichen Dichte der beförderten Materialien kann die Nutzung des gesamten Ladekastenvolumens zu einer Überschreitung der zulässigen Nutzlast des Anhängers führen.
  • Seite 81 KAPITEL 4 Pronar T679 RAUMGEWICHT LADUNGSART KG/M Baustoffe: Zement 1.200 – 1.300 Sand trocken 1.350 – 1.650 Sand feucht 1.700 – 2.050 Vollziegel 1.500 – 2.100 Lochziegel 1.000 – 1.200 Stein 1.500 – 2.200 Holz weich 300 - 450 Schnittholz fest 500 - 600 Schnittholz imprägniert...
  • Seite 82 Pronar T679 KAPITEL 4 RAUMGEWICHT LADUNGSART KG/M Stroh trocken geschnitten auf dem Raumanhänger 50 - 90 Stroh trocken auf dem Sammelanhänger 40 - 100 Stroh trocken geschnitten im Schober 80 - 90 Stroh gepresst (leicht gepresst) 110 - 150 Stroh gepresst (stark gepresst) 20 - 25 Getreidestoff rollenförmig...
  • Seite 83 KAPITEL 4 Pronar T679 RAUMGEWICHT LADUNGSART KG/M Senf 600 - 700 Erbse 650 - 750 Linsen 750 - 860 Bohne 780 - 870 Gerste 600 - 750 Klee 700 - 800 Gräser 360 - 500 Mais 700 - 850 Weizen...
  • Seite 84 Pronar T679 KAPITEL 4 GEFAHR Die Ladung auf dem Anhänger muss gegen Verrutschen und Verschmutzen der Straße während der Fahrt gesichert sein. Wenn eine ordnungsgemäße Sicherung der Ladung nicht möglich ist, ist der Transport dieser Art von Ladung verboten. Beim Beladen des Anhängers sind die Zugöse der Deichsel und die Kupplung des Schleppers hohen vertikalen Belastungen ausgesetzt.
  • Seite 85 KAPITEL 4 Pronar T679 genannten Anweisungen droht der Verlust des Garantieanspruchs. Die Beladung mit Brechgut muss von einer niedrigen Höhe erfolgen. Die Ladung darf trotz der Absicherung nicht mit großer Kraft auf den Boden des Ladekastens fallen. Gefahrgutladungen Gemäß dem europäischen ADR-Abkommen bezüglich des internationalen Straßentransports von Gefahrgütern ist die Beförderung dieser Art von Ladungen (die ausführlich durch diesen...
  • Seite 86 Pronar T679 KAPITEL 4 (Auslegung des Ladekastens an den Transport von Erntegütern und landwirtschaftlichem Material, keine Punkte zur Befestigung der Ladung) dürfen verpackte Ladungen nicht über den oberen Rand des Ladekastens herausragen. Wenn der Anhänger mit einer Aufsatzwand mit Netz ausgerüstet ist, darf der obere Rand der Wände nicht überschritten werden. Eine höhere Ladung kann sich während der Fahrt verschieben und eine ernste Beschädigung der...

  • Seite 87: Ladungstransport

    KAPITEL 4 Pronar T679 4.5 LADUNGSTRANSPORT Bei Fahrt auf öffentlichen Straßen sind die Verkehrsregeln zu befolgen und mit Bedacht und Vernunft zu Handeln. Im Folgenden werden die wichtigsten Hinweise für das Führen eines Schleppers mit angekuppeltem Anhänger aufgeführt. • Vor dem Anfahren ist sicherzustellen, dass sich in der Nähe des Anhängers keine unbeteiligten Personen, insbesondere Kinder aufhalten.
  • Seite 88 Pronar T679 KAPITEL 4 • Bei Fahrten auf öffentlichen Straßen muss der letzte Anhänger des Zuges mit der Kennzeichnungstafel für bauartbedingt langsam fahrende Fahrzeuge gekennzeichnet werden, die an der Heckbordwand des Ladekastens anzubringen ist. • Der Schlepperfahrer ist verpflichtet, den Anhänger mit einem geprüften oder zugelassenen rückstrahlenden Warndreieck auszustatten.

  • Seite 89: Entladevorgang

    KAPITEL 4 Pronar T679 des Stabilitätsverlusts zum Umkippen des Anhängers führen. Bei längerer Fahrt auf abfälligem Gelände besteht die Gefahr des Verlusts der Bremswirkung. ACHTUNG Das Fahren mit Volumenladung durch Spurrillen, an Straßengräben oder Abhängen o.ä. kann zum Umkippen des Anhängers führen. Besondere Vorsicht walten lassen.
  • Seite 90 Pronar T679 KAPITEL 4 ACHTUNG Der Verriegelungshaken muss bei dem Herunterlassen der Heckklappe völlig wirken und den Verriegelungsbolzen der Heckklappe völlig verriegeln. Der Anhänger darf nicht entladen werden, wenn an ihn noch ein zweiter Anhänger angeschlossen ist. Für die Entladung des zweiten Anhängers muss das Steuerventil der Kipphydraulik in die Position 2 –...
  • Seite 91 KAPITEL 4 Pronar T679 der Verschiebung der Ladung einen sehr großen Druck auf den hinteren Bereich des Ladekastens und kann zum Verlust der Stabilität des Anhängers führen. ABBILDUNG 4.2 Auslaufgosse (1) Schieber der Auslaufgosse, (2) Auslaufgosse, (3) Hebel, (4) Feststellschraube Beim Entladen von Volumengütern besondere Vorsicht walten lassen.

  • Seite 92: Nutzungshinweise Für Die Bereifung

    Pronar T679 KAPITEL 4 4.7 NUTZUNGSHINWEISE FÜR DIE BEREIFUNG • Bei Arbeiten an Reifen ist die Maschine gegen Wegrollen zu sichern, indem die Radkeile oder andere Elemente ohne scharfe Kanten unterlegt werden. Räder dürfen nur bei nicht beladenem Anhänger ausgebaut werden.

  • Seite 93: Technische Wartung

    KAPITEL TECHNISCHE WARTUNG...

  • Seite 94: Allgemeine Informationen

    Pronar T679 KAPITEL 5 5.1 ALLGEMEINE INFORMATIONEN Während des Betriebs des Anhängers müssen regelmäßig sein technischer Zustand überprüft und Wartungsarbeiten durchgeführt werden, um das Fahrzeug in einem guten technischen Zustand zu halten. Deshalb ist der Benutzer des Anhängers verpflichtet, die vom Hersteller festgelegten Wartungs- und Einstellungsarbeiten durchzuführen.

  • Seite 95: Erstkontrolle Der Bremsen Der Fahrachse

    KAPITEL 5 Pronar T679 • Auswechseln der Lager und Nabendichtungen, • Austausch von Bremsbelägen, Reparatur der Bremsen, dürfen nur von spezialisierten Werkstätten durchgeführt werden. GEFAHR Der Betrieb des Anhängers mit defekter Bremsanlage ist verboten. 5.2.2 ERSTKONTROLLE DER BREMSEN DER FAHRACHSE Nach dem Kauf des Anhängers ist der Benutzer verpflichtet, eine allgemeine Prüfung der...

  • Seite 96: Prüfung Der Bremsbeläge Auf Abnutzung

    Pronar T679 KAPITEL 5 Die Erstkontrolle der Bremsen der Fahrachse muss: • nach der Erstbenutzung des Anhängers, • nach der ersten Fahrt mit Last durchgeführt werden. 5.2.3 PRÜFUNG DER BREMSBELÄGE AUF ABNUTZUNG Die Bremsbacken des Anhängers müssen ausgewechselt werden, wenn die Dicke des Bremsbelags den vom Hersteller angegebenen Mindestwert unterschreitet.

  • Seite 97: Kontrolle Des Lagerspiels An Der Fahrachse

    KAPITEL 5 Pronar T679 ABBILDUNG 5.1 Kontrolle der Bremsbeläge (1) Bremstrommel an der Fahrachse, (2) Sichtfenster zur Kontrolle der Bremsbeläge 5.2.4 KONTROLLE DES LAGERSPIELS AN DER FAHRACHSE ABBILDUNG 5.2 Ansetzpunkt für den Fahrzeugheber (1) Fahrachse, (2) Bügelschraube...
  • Seite 98 Pronar T679 KAPITEL 5 Vorbereitungstätigkeiten Den Anhänger an den Schlepper ankuppeln und den Schlepper mit der Feststellbremse sichern. Den Schlepper und Anhänger auf einem ebenen und festen Untergrund abstellen. Der Schlepper auf Geradeausfahrt stellen. Unter das Rad, das sich auf der gegenüberliegenden Seite des angehobenen Rades befindet, muss ein Radkeil gelegt werden.

  • Seite 99: Kontrolle Des Spiels Der Fahrachsenlager

    KAPITEL 5 Pronar T679 Wenn ein fühlbares Lagerspiel vorhanden ist, muss eine Einstellung der Lager vorgenommen werden. Ungewöhnliche Geräusche aus dem Lager können ein Anzeichen für übermäßigen Verschleiß, Verschmutzung oder Beschädigung sein. In solch einem Fall muss das Lager zusammen mit den Dichtungsringen ausgetauscht, gereinigt und neu geschmiert werden. Bei der Prüfung der Lager ist sicherzustellen, dass das eventuell spürbare Spiel von den Lagern...
  • Seite 100 Pronar T679 KAPITEL 5 Einstellung des Lagerspiels an Fahrachsen Nabenabdeckung (1) entfernen – Abbildung (5.3). Den Sicherungssplint (3) der Kronenmutter (2) herausziehen. Um das Spiel zu beseitigen, die Kronenmutter anziehen. Das Rad muss sich mit geringem Widerstand drehen lassen. Die Mutter lösen (nicht weniger als 1/3 Umdrehung) bis sich die nächste Nut der Mutter mit dem Loch im Zapfen der Fahrachse deckt.

  • Seite 101: Ein- Und Ausbau Der Räder, Kontrolle Der Radmuttern Auf

    KAPITEL 5 Pronar T679 Das Rad muss sich flüssig, ohne Störungen und Reibung, die eventuell von den Bremsbacken und der Bremstrommel stammen kann, drehen lassen. Die Einstellung des Lagerspiels darf nur dann durchgeführt werden, wenn der Anhänger an den Schlepper angekuppelt und der Ladekasten leer ist.
  • Seite 102 Pronar T679 KAPITEL 5 Den Anhänger herunterlassen und die Muttern mit dem angegebenen Moment und in der angegebenen Reihenfolge anziehen. HINWEIS Die Radmuttern müssen mit einem Moment von 450 Nm angezogen werden - Muttern M22x1.5. Anziehen der Muttern Die Muttern müssen schrittweise über Kreuz mit einem Drehmomentschlüssel angezogen werden (in mehreren Etappen, bis das erforderliche Anzugsmoment erreicht ist).

  • Seite 103: Kontrolle Des Reifendrucks, Beurteilung Des Technischen

    KAPITEL 5 Pronar T679 ACHTUNG Die Radmuttern dürfen nicht mit Schlagschraubern angezogen werden, da die Gefahr der Überschreitung des zulässigen Anzugsmoments besteht, was zu einem Gewindebruch oder einem Abreisen des Radzapfens führen kann. Die größte Genauigkeit wird mithilfe eines Drehmomentschlüssels erreicht. Vor dem Anziehen der Radmuttern ist sicherzustellen, dass das richte Anzugsmoment eingestellt wurde.

  • Seite 104: Einstellung Der Mechanischen Bremsen

    Pronar T679 KAPITEL 5 Kontrolle soll vor dem Beginn einer Fahrt durchgeführt werden, wenn die Reifen nicht aufgewärmt sind, oder nach einem längeren Stillstand der Maschine. HINWEIS Der Reifendruck ist auf dem Hinweisschild an der Felge oder am oberen Rahmen über dem Rad des Anhängers angegeben.
  • Seite 105 KAPITEL 5 Pronar T679 • Der Hub des Bremskolbens 2/3 des maximalen Hubs beträgt, • Die Hebel der Spreiznocken beim Bremsen nicht parallel zueinander eingestellt sind, • Reparaturen an der Bremsanlage durchgeführt wurden. Umfang der Wartungsarbeiten Die Befestigung der Gabel des Zylinders am Spreiznocken entfernen (1).
  • Seite 106 Pronar T679 KAPITEL 5 ABBILDUNG 5.5 Einstellen der mechanischen Bremsen an den Fahrachsen (1) Hebel des Spreiznockens, (2) Welle des Spreiznockens, (3) Sprengring Bei der Demontage der Gabel des Zylinders muss die ursprüngliche Einstellung des Gabelbolzens markiert werden (Entfernung L1 - Vorderachse, Entfernung L2 – Hinterachse).

  • Seite 107: Auswechseln Und Einstellen Der Spannen Des

    KAPITEL 5 Pronar T679 5.2.9 AUSWECHSELN UND EINSTELLEN DER SPANNEN DES BREMSSEILS DER FESTSTELLBREMSE ABBILDUNG 5.6 Einstellen Bremsseilspannung der Feststellbremse (1) Kurbelmechanismus der Bremse, (2) Bremsseil I, (3) Bremsseil II, (4) Bremshebel, (5) Bügelschraube, (6) Schäkel, (7) Bügelschraubenmuttern Die korrekte Funktion der Feststellbremse ist von der Wirksamkeit der Bremsen an der vorderen Fahrachse sowie der richtigen Spannung des Bremsseils abhängig.
  • Seite 108 Pronar T679 KAPITEL 5 Die Muttern (7) der Bügelschraube (5) lösen. Den Bolzen aus dem Hebel (4) und dem Kurbelmechanismus (1) herausnehmen und den Schäkel (6) ausbauen. Die Seile der Handbremse (2) und (3) ausbauen. Die Elemente der Feststellbremse reinigen, den Kurbelmechanismus der Feststellbremse sowie die Bolzen der Führungsräder des Seils schmieren.

  • Seite 109: Wartung Der Druckluftanlage

    KAPITEL 5 Pronar T679 Die Schraube des Bremsenmechanismus (1) - Abbildung (5.6) (im entgegengesetzten Uhrzeigersinn) maximal ausdrehen. Die Muttern (7) der Klemmen (5) des Seils der Handbremse (2) lockern. Das Bremsseil spannen und die Muttern der Klemmen festziehen. Die Länge des Seils der Feststellbremse (2) muss so gewählt werden, dass die Seile bei vollständig gelöster Betriebs- und Feststellbremse...

  • Seite 110: Prüfung Der Dichtigkeit Und Visuelle Kontrolle

    Pronar T679 KAPITEL 5 • Prüfung der Dichtigkeit und visuelle Kontrolle der Anlage, • Reinigung der Luftfilter, • Entwässerung des Druckluftbehälters, • Reinigung des Entwässerungsventils, • Reinigung und Wartung der Anschlüsse der Druckluftleitungen, • Auswechseln von Druckluftleitungen. GEFAHR Der Betrieb des Anhängers mit defekter Bremsanlage ist verboten.
  • Seite 111 KAPITEL 5 Pronar T679 Wenn Undichtigkeiten vorliegen, tritt die komprimierte Luft an den Leckagen mit einem charakteristischen Zischen aus. Die Dichtigkeit des Systems kann auch geprüft werden, indem die Teile mit Spülmittel oder einem anderen Schaum bildenden Mittel benetzt werden, die nicht aggressiv auf die Elemente der Anlage wirken.

  • Seite 112: Reinigung Der Luftfilter

    Pronar T679 KAPITEL 5 5.3.3 REINIGUNG DER LUFTFILTER ABBILDUNG 5.8 Luftfilter (1) Sicherungsschieber, (2) Filterdeckel GEFAHR Vor dem Ausbau des Filters muss die Anschlussleitung druckfrei gemacht werden. Beim Entfernen des Sicherungsschiebers am Filter den Deckel mit der anderen Hand festhalten.

  • Seite 113: Entwässerung Des Druckluftbehälters

    KAPITEL 5 Pronar T679 Den Filterdeckel (2) mit der zweiten Hand festhalten. Nach Entfernen des Sicherungsschiebers wird der Deckel durch eine Feder im Filtergehäuse herausgedrückt. Der Filtereinsatz und das Filtergehäuse müssen gründlich ausgespült und mit Druckluft ausgeblasen werden. Der Einbau erfolgt umgekehrter Reihenfolge.

  • Seite 114: Reinigung Des Entwässerungsventils

    Pronar T679 KAPITEL 5 Umfang der Wartungsarbeiten Den Bolzen des Entwässerungsventils (1), das sich am Unterteil des Behälters (2) befindet, etwa herauszuziehen. Druckluft Behälter bewirkt Ausblasen Kondenswassers. Nach dem Loslassen des Hebels sollte sich das Ventil automatisch schließen und den Luftaustritt aus dem Behälter beenden.

  • Seite 115: Reinigung Und Wartung Der Anschlussstücke Der

    KAPITEL 5 Pronar T679 Das Ventil einschrauben, den Behälter mit Luft füllen und die Dichtigkeit des Behälters prüfen. Reinigung des Ventils: • Alle 12 Monate (vor der Winterperiode). 5.3.6 REINIGUNG UND WARTUNG DER ANSCHLUSSSTÜCKE DER PNEUMATISCHEN LEITUNGEN UND BUCHSEN GEFAHR Defekte und verschmutzte Anschlüsse des Anhängers können die Ursache für...

  • Seite 116: Auswechseln Einer Druckluftleitung

    Pronar T679 KAPITEL 5 5.3.7 AUSWECHSELN EINER DRUCKLUFTLEITUNG Druckluftleitungen müssen ausgetauscht werden, wenn sie dauerhaft verformt, angerissen oder durchgescheuert sind. Umfang der Wartungsarbeiten Die Installation vollständig druckfrei machen. Druckluftanlage kann durch Drücken Hebels Entwässerungsventil druckfrei werden. Die Mutter (2) abschrauben und die Druckluftleitung ausbauen.

  • Seite 117: Wartung Der Hydraulikanlage

    KAPITEL 5 Pronar T679 ABBILDUNG 5.10 Einbau der Druckluftleitung (1) Druckluftleitung, (2) Verschraubung, (3) Klemmring, (4) Stützhülse 5.4 WARTUNG DER HYDRAULIKANLAGE 5.4.1 ALLGEMEINE INFORMATIONEN Die Reparatur, das Auswechseln oder die Regeneration von Elementen der Hydraulikanlage (Hydraulikzylinder, Ventile, usw.) müssen von entsprechend qualifizierten und ausgerüsteten Fachwerkstätten durchgeführt werden.

  • Seite 118: Kontrolle Der Dichtigkeit Der Hydraulikanlage

    Pronar T679 KAPITEL 5 GEFAHR Das Ankippen des Ladekastens mit einer defekten Kipphydraulik ist verboten. Das Fahren mit einer defekten Hydraulik der Stütze ist verboten. Das Betreiben des Anhängers mit einer defekten Hydraulikbremse ist untersagt. Der Betrieb des Anhängers mit defekter Heckklappenhydraulik ist verboten.

  • Seite 119: Kontrolle Des Technischen Zustands Der

    KAPITEL 5 Pronar T679 Kontrolle der Dichtigkeit: • Nach der ersten Betriebswoche, • Alle 12 Betriebsmonate, 5.4.3 KONTROLLE DES TECHNISCHEN ZUSTANDS DER HYDRAULIKSTECKER UND -BUCHSEN. Die hydraulischen Anschlüsse und Buchsen zum Ankuppeln eines zweiten Anhängers müssen technisch funktionsfähig und sauber sein. Vor dem Ankuppeln ist jeweils sicherzustellen, dass die Buchsen im Schlepper oder die Anschlüsse des zweiten Anhängers...

  • Seite 120: Wartung Der Elektroinstallation Sowie Der Warnvorrichtungen

    Pronar T679 KAPITEL 5 5.5 WARTUNG DER ELEKTROINSTALLATION SOWIE DER WARNVORRICHTUNGEN 5.5.1 ALLGEMEINE INFORMATIONEN Reparatur, Auswechseln oder Regeneration Elementen Elektroinstallation müssen entsprechend qualifizierten ausgerüsteten Fachwerkstätten durchgeführt werden. Zu den Pflichten des Bedieners gehören ausschließlich: • Die technische Kontrolle der Elektroinstallation sowie der Rückstrahler, •...

  • Seite 121: Auswechseln Von Glühbirnen

    KAPITEL 5 Pronar T679 Kontrolle der Elektroinstallation: • Jeweils bei dem Ankuppeln des Anhängers. HINWEIS Vor Fahrtantritt ist sicherzustellen, dass alle Leuchten und Rückstrahler sauber sind. 5.5.2 AUSWECHSELN VON GLÜHBIRNEN Tabelle (5.3) enthält eine Zusammenstellung aller Glühbirnen. Alle Lampenschirme sind mithilfe von Schrauben befestigt und es besteht keine Notwendigkeit, die ganze Lampe oder Baugruppen des Anhängers zu demontieren.

  • Seite 122: Schmierung Des Anhängers

    Pronar T679 KAPITEL 5 5.6 SCHMIERUNG DES ANHÄNGERS ABBILDUNG 5.11 Schmierstellen des Anhängers 5.30...
  • Seite 123 KAPITEL 5 Pronar T679 ABBILDUNG 5.12 Schmierstellen des Anhängers TABELLE 5.4 Schmierplan des Anhängers LFD. SCHMIERPUNKT Radnabenlager 5.31...
  • Seite 124 Pronar T679 KAPITEL 5 LFD. SCHMIERPUNKT Zugöse der Deichsel Spreiznockenhülse Blattfeder Die Buchse des Kippzylinders der Kippvorrichtung und Aufhängung des Zylinders Kugellager des Kippzylinders Mechanismus der Feststellbremse Gleitflächen der Blattfedern Federungsbolzen Schwingenbolzen Lager des Hydraulikzylinders der Scherenstütze Bolzen der Scherenstütze Mechanismus der hinteren Anhängerkupplung...

  • Seite 125: Beschreibung

    KAPITEL 5 Pronar T679 LFD. SCHMIERPUNKT Bolzen des Heckklappenflügels Führungsschiene der Auslaufgosse Bolzen der Seilzüge der Auslaufgosse Bolzen des Heckklappenflügels Schmierintervalle – M monatlich, T – täglich, – auf der Abbildung nicht dargestellt TABELLE 5.5 Empfohlene Schmiermittel KENNZEICHNUNG AUS TABELLE BESCHREIBUNG (5.4)

  • Seite 126: Betriebsstoffe

    Pronar T679 KAPITEL 5 Raums zwischen den Federblättern sind allgemein verfügbare Schmiermittel mit Schmier- und Antikorrosionseigenschaften zu verwenden und die Außenfläche ist mit einer dünnen Lithium- oder Kalk-Schmierschicht zu schmieren. Zu diesem Zweck kann auch ein sprayförmiges Silikonschmiermittel verwendet werden (das sich auch für die Schmierung von Führungsschienen, Verschlüsse usw.
  • Seite 127 KAPITEL 5 Pronar T679 einer Beschädigung des Anhängers oder des Schleppers kommen. Bei einem fabrikneuen Anhänger ist die Hydraulikanlage mit dem Hydrauliköl Lotos L HL32 gefüllt. Falls das Hydrauliköl gegen ein anderes ausgetauscht werden soll, müssen die Anweisungen des Ölherstellers genau durchgelesen werden. Wenn der Hersteller eine Spülung der Hydraulikanlage mit einem entsprechenden Spülmittel empfiehlt, muss dieser Hinweis...

  • Seite 128: Schmiermittel

    Pronar T679 KAPITEL 5 5.7.2 SCHMIERMITTEL Für stark beanspruchte Elemente wird empfohlen, Lithium-Schmiermittel mit Zusatz von Molybdändisulfit (MOS ) oder Grafit zu verwenden. Im Falle der weniger beanspruchten Baugruppen wird empfohlen, allgemein einsetzbare Maschinenschmiermittel zu verwenden, die über Korrosionsschutzstoffe verfügen und wasserbeständig sind. Sprayförmige Schmiermittel (Silikonschmierstoffe, Antikorrosionsschmiermittel) müssen über ähnliche...
  • Seite 129 KAPITEL 5 Pronar T679 • Den Wasserstrahl nicht direkt auf Teile der Installation und Ausrüstung des Anhängers Steuerventil, Bremskraftregler, Bremszylinder, Hydraulikzylinder, pneumatische, hydraulische und elektrische Anschlüsse, Lampen, elektrische Kontakte, Hinweis- und Warnungsaufkleber, Typenschild, Leitungsverbindungen, Blattfedern, Schmierpunkte des Anhängers usw. richten.

  • Seite 130: Lagerung

    Pronar T679 KAPITEL 5 wird empfohlen, Elemente aus Gummi nach gründlicher Reinigung mithilfe spezieller Mittel zu pflegen. • Nach dem Waschen warten, bis der Anhänger getrocknet ist und dann alle Kontrollpunkte gemäß Anweisungen schmieren. Überschüssiges Schmiermittel und Öl mit einem trockenen Lappen abwischen.

  • Seite 131: Anzugsmomente Der Schraubenverbindungen

    KAPITEL 5 Pronar T679 Geometrie. Von Zeit zu Zeit ist auch der Reifendruck zu kontrollieren und bei Bedarf zu korrigieren. • Wenn der Anhänger mit einer Plane ausgestattet ist, muss diese gründlich gereinigt und getrocknet werden. Falls möglich, ist die saubere Plane in aufgehängtem Zustand lagern, wenn nicht muss sie sorgfältig ohne sie zu...

  • Seite 132: Montage Und Demontage Des Gestells Und Der

    Pronar T679 KAPITEL 5 ABBILDUNG 5.13 Schraube mit metrischem Gewinde (1) Festigkeitsklasse, (d) Gewindedurchmesser Die Hydraulikleitungen sind mit einem Moment von 50 – 70 Nm anzuziehen. 5.11 MONTAGE UND DEMONTAGE DES GESTELLS UND DER PLANE Die Plane darf nur mit dem Gestell verwendet werden. Die Montage des Gestells mithilfe von Podesten, Leitern, Rampen oder anderen stabilen Vorrichtungen dieser Art durchzuführen.
  • Seite 133 KAPITEL 5 Pronar T679 Das Verbindungsrohr (4) am vorderen und mittleren Aufsatzdreieck befestigen, Die Begrenzer (5) an den seitlichen Aufsatzwänden auf der rechten Seite des Ladekastens befestigen. Die Plane (6) so auflegen, dass sie sich auf die Anschläge (5) auf der rechten stützt.

  • Seite 134: Einstellung Der Deichselhöhe

    Pronar T679 KAPITEL 5 ABBILDUNG 5.14 Gestell mit Plane (1) vorderes Aufsatzdreieck, (2) mittleres Aufsatzdreieck, (3) hinteres Aufsatzdreieck, (4) Verbindungsrohr, (5) Begrenzer, (6) Plane, (7) Befestigungsband 5.12 EINSTELLUNG DER DEICHSELHÖHE Die Position der Anhängerdeichsel wird je nach Art der Kupplung am Schlepper ausgewählt, an die der Anhänger angekuppelt werden soll.
  • Seite 135 KAPITEL 5 Pronar T679 Der Wechsel von der unteren zur oberen Kupplung und umgekehrt wird durch Umdrehen der Deichsel (1) um 180° und Befestigung an der Stirnplatte (2) vorgenommen. ABBILDUNG 5.15 Einstellung der Deichselhöhe (1) Deichsel, (2) Stirnplatte, (3) Drehkupplung, (4) feste Kupplung, (5) Befestigungsschraube Die Höhe der Deichsel wird durch Auswahl der entsprechenden Öffnungen in der Platte der...

  • Seite 136: Problembehebung

    Pronar T679 KAPITEL 5 Deichsel Stirnplatte durch Lösen Befestigungsschrauben (5) entfernen. Falls erforderlich die Deichsel (1) um 180° drehen und in der neuen Position anbringen. Die Schrauben (5) mit dem entsprechenden Anzugsmoment aus Tabelle (5.7) festziehen. Die Konstruktion der Deichsel (1) und der Stirnplatte (2) ermöglichen drei Einstellungskombinationen (I), (II), (III).
  • Seite 137 KAPITEL 5 Pronar T679 STÖRUNG URSACHE ABHILFEMAßNAHME Spiel überprüfen und bei Bedarf Zu großes Lagerspiel einstellen Laute Geräusche aus der Beschädigte Lager Lager austauschen. Fahrachsennabe Beschädigte Austauschen. Nabenelemente Den Druck am Druckmesser im Schlepper prüfen und warten, bis der Kompressor den Behälter bis zum geforderten Druck aufgefüllt...
  • Seite 138 Pronar T679 KAPITEL 5 STÖRUNG URSACHE ABHILFEMAßNAHME Die durch Zylinder gesteuerten Zu starke Belastung des Mechanismen auf die Zylinders mechanischen Beschädigungen prüfen. Die Hydraulikleitungen prüfen und Hydraulikanlage sicherstellen, dass sie dicht, nicht Beschädigte funktioniert nicht geknickt und fest verschraubt Hydraulikleitungen einwandfrei sind.
  • Seite 139 Rad 425 / 65 R22,5reg. 168F Rad 445 / 65 R22,5 TL Rad 445 / 65 R22,5reg. 170F TL T679 Rad 445/65 R22,5 BT41 168K TL Rad 445 / 65 R22,5 HTR 168K TL Rad 500 / 60-R22,5 16PR 159A8...
