Steuerungsventil betätigt, wenn die pneumatischen Anschlussleitungen zwischen dem
Schlepper und Anhänger unbeabsichtigt getrennt werden. Das eingesetzte Ventil besitzt ein
die Bremse betätigendes System, das im Falle der Abtrennung des Anhängers von
Schlepper aktiviert wird. Nach dem Anschließen der Druckluftleitung an Schlepper schaltet
sich die Betätigungsvorrichtung automatisch in die Lage um, die einen normalen
Bremsenbetrieb ermöglicht.
3
2
7
4
8
1
9
6
5

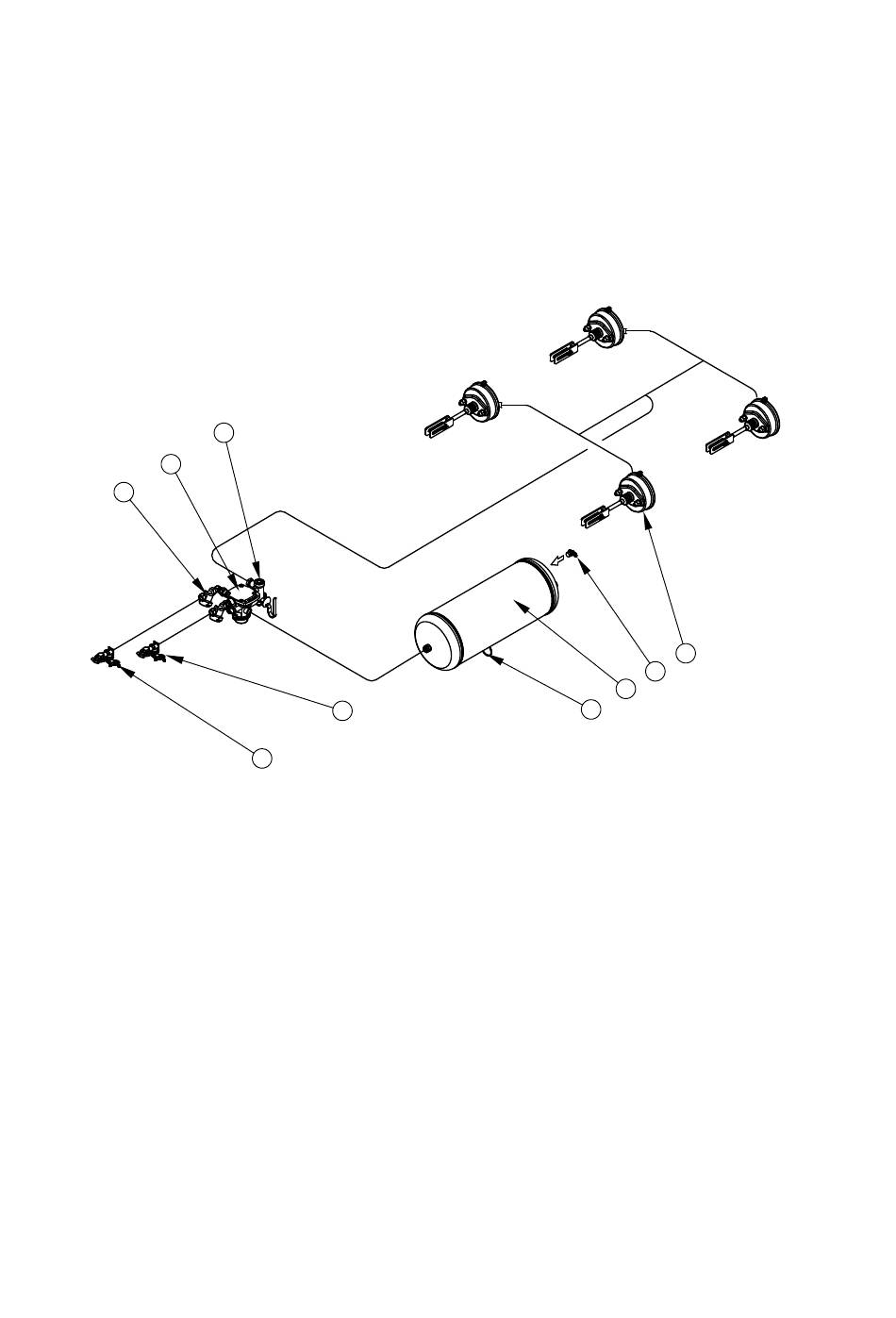

ABBILDUNG 3.4A Druckluftbremse, 2-Leitung-Anlage
(1) Druckluftbehälter, (2) Steuerungsventil, (3) Bremskraftregler, (4) Pneumatikzylinder, (5)
Leitungsanschlüsse rot, (6) Leitungsanschlüsse gelb, (7) Luftfilter, (8) Kontrollanschluss des
Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders, (10) Entwässerungsventil
3.6
