3.2 AUFBAU DES ANHÄNGERS
Der Aufbau des Anhängers ist in der Abbildung (3.1A) dargestellt. Der Rahmen (1) - Bei der
Ladeplattform handelt es sich um eine
Schweißkonstruktion aus Stahlprofilen. Die
Haupttragkörper sind Stangen, die durch Brücken miteinander verbunden sind. Die
Ladeplattform wird durch die Leitern (2) und (3) begrenzt. Die Leitern sind mit Hilfe von
Stahlleinen (5) gegen eine übermäßige Neigung gesichert. Auf der linken Seite des Rahmens
ist am unteren Teil der Schraubenmechanismus der Feststellbremse angeschweißt.
3
5
2
8
1
4
7
6

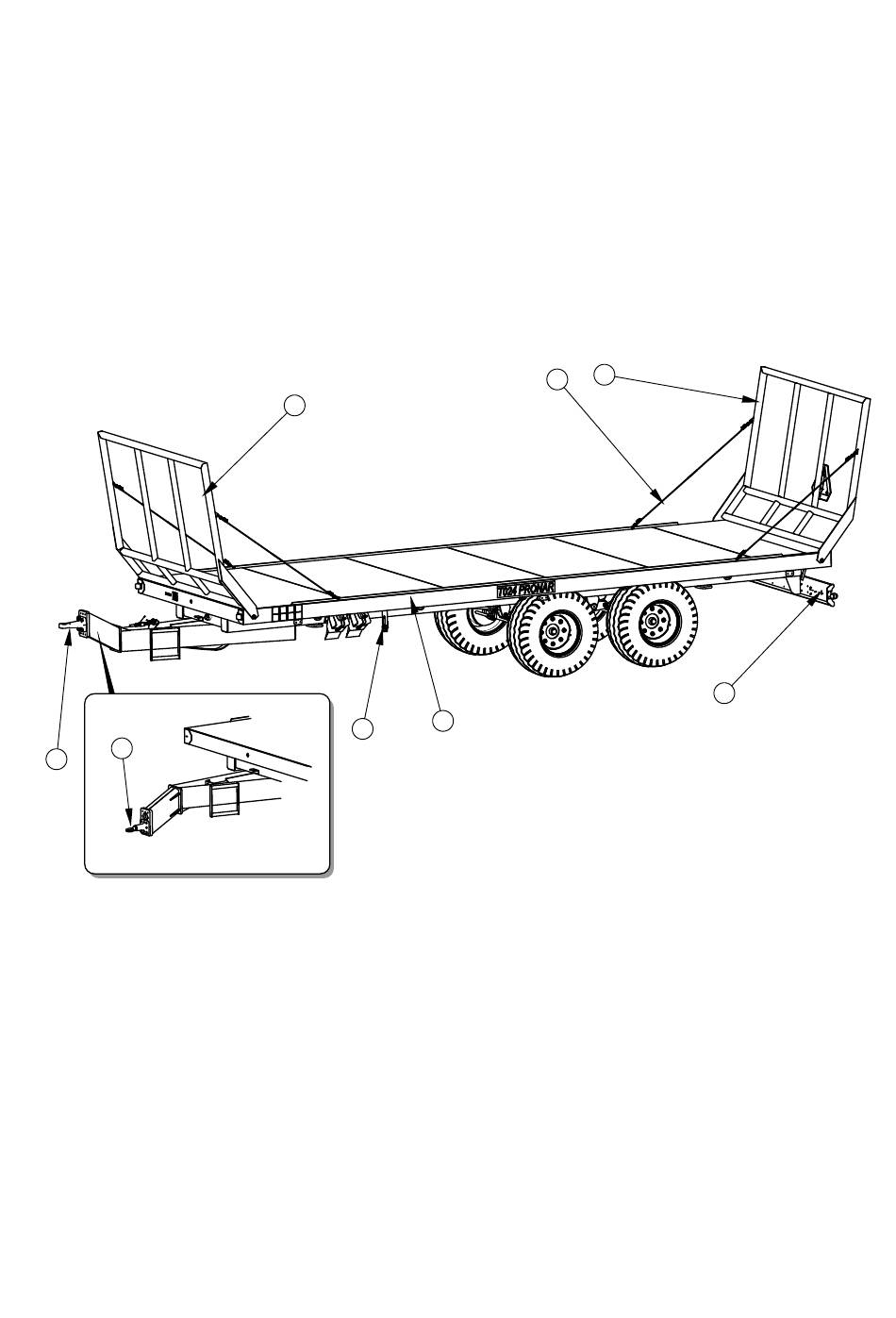

ABBILDUNG 3.1A Aufbau des Anhängers
(1) Rahmen – Ladeplattform, (2) vordere Leiter, (3) hintere Leiter, (4) Mechanismus der
∅
∅
Feststellbremse, (5) Spannleine, (6) starre Zugöse
40 mm, (7) drehbare Zugöse
50 mm,
In Abhängigkeit von der Anhängerversion kann der Rahmen mit unterer oder oberer Deichsel
ausgeführt sein. Im ersten Fall dient die starre Zugöse (6) mit dem Auge ∅ 40 mm als
Kopplungsvorrichtung. Im Falle des Rahmens mit unterer Deichsel wird die drehbare Zugöse
mit dem Auge ∅50 mm verwendet. Die Höhe der Zugösen gegenüber der Stirnplatte der
Deichsel kann eingestellt werden.
