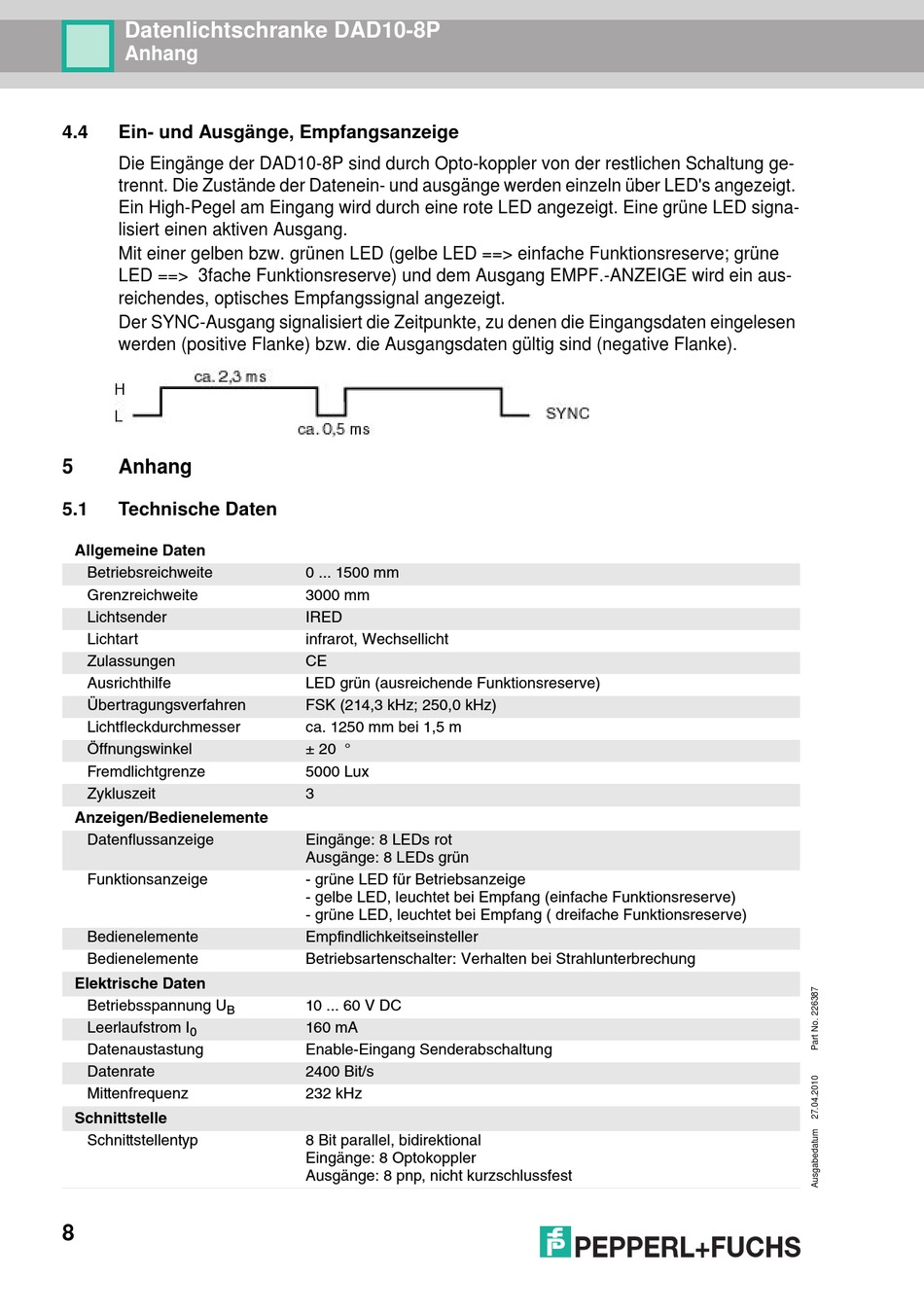

Datenlichtschranke DAD10-8P
Anhang
4.4
Ein- und Ausgänge, Empfangsanzeige
Die Eingänge der DAD10-8P sind durch Opto-koppler von der restlichen Schaltung ge-
trennt. Die Zustände der Datenein- und ausgänge werden einzeln über LED's angezeigt.
Ein High-Pegel am Eingang wird durch eine rote LED angezeigt. Eine grüne LED signa-
lisiert einen aktiven Ausgang.
Mit einer gelben bzw. grünen LED (gelbe LED ==> einfache Funktionsreserve; grüne
LED ==> 3fache Funktionsreserve) und dem Ausgang EMPF.-ANZEIGE wird ein aus-
reichendes, optisches Empfangssignal angezeigt.
Der SYNC-Ausgang signalisiert die Zeitpunkte, zu denen die Eingangsdaten eingelesen
werden (positive Flanke) bzw. die Ausgangsdaten gültig sind (negative Flanke).
5
Anhang
5.1
Technische Daten
Allgemeine Daten
Betriebsreichweite
Grenzreichweite
Lichtsender
Lichtart
Zulassungen
Ausrichthilfe
Übertragungsverfahren
Lichtfleckdurchmesser
Öffnungswinkel
Fremdlichtgrenze
Zykluszeit
Anzeigen/Bedienelemente
Datenflussanzeige
Funktionsanzeige
Bedienelemente
Bedienelemente
Elektrische Daten
Betriebsspannung U
B
Leerlaufstrom I
0
Datenaustastung
Datenrate
Mittenfrequenz
Schnittstelle
Schnittstellentyp
8
0 ... 1500 mm
3000 mm
IRED
infrarot, Wechsellicht
CE
LED grün (ausreichende Funktionsreserve)
FSK (214,3 kHz; 250,0 kHz)
ca. 1250 mm bei 1,5 m
± 20 °
5000 Lux
3
Eingänge: 8 LEDs rot
Ausgänge: 8 LEDs grün
- grüne LED für Betriebsanzeige
- gelbe LED, leuchtet bei Empfang (einfache Funktionsreserve)
- grüne LED, leuchtet bei Empfang ( dreifache Funktionsreserve)
Empfindlichkeitseinsteller
Betriebsartenschalter: Verhalten bei Strahlunterbrechung
10 ... 60 V DC
160 mA
Enable-Eingang Senderabschaltung
2400 Bit/s
232 kHz
8 Bit parallel, bidirektional
Eingänge: 8 Optokoppler
Ausgänge: 8 pnp, nicht kurzschlussfest
