Ventilsteuerbaustein

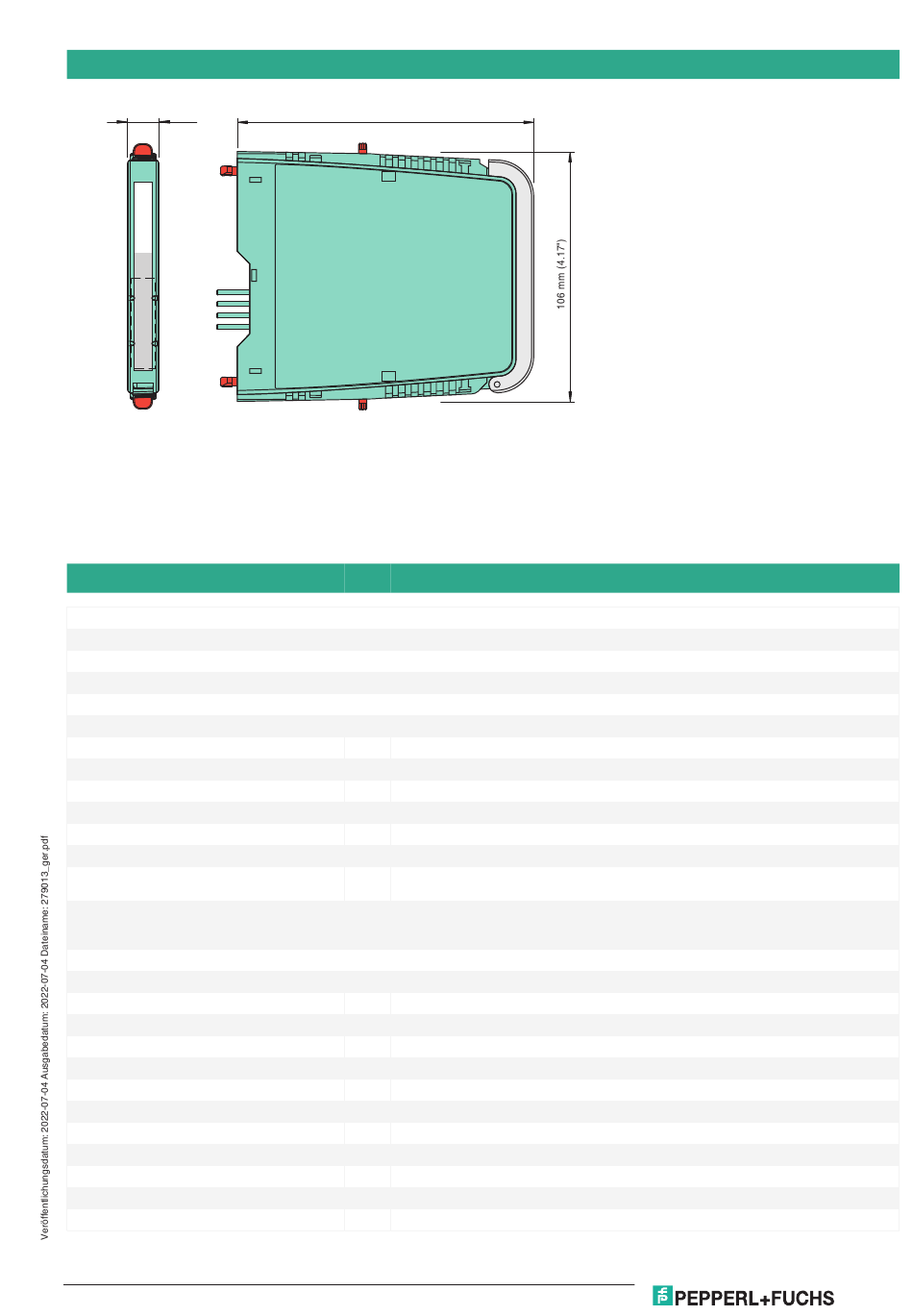

Abmessungen
12,5 mm
(0.5")
Technische Daten
Allgemeine Daten
Signaltyp
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Versorgung
Anschluss
Bemessungsspannung
Eingangsstrom
Verlustleistung
Eingang
Anschlussseite
Anschluss
Steuereingang
Signalpegel
Ausgang
Anschlussseite
Anschluss
Innenwiderstand
Strom
Spannung
Strombegrenzung
Leerlaufspannung
Last
Fehlermeldeausgang
Anschluss
Ausgangsart
Fehlerstrom
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0002
www.pepperl-fuchs.com
pa-info@us.pepperl-fuchs.com
128 mm (5.04")
Binärausgang
SIL 2
SL1: 1a, 1b(-); 2a, 2b(+)
U
20,4 ... 30 V DC busgespeist über Termination Board
r
62 mA bei 24 V, 300 Ω Bürde
1 W bei 24 V, 300 Ω Bürde
Steuerungsseite
SL1: 8a(+), 7a(-)
externer Schalter (spannungsfreier Kontakt oder offener Kollektor) nicht isoliert oder
Logiksignal, voller Stromfluss
1-Signal: 15 ... 30 V DC (Strom begrenzt auf 3 mA) oder Kontakt geschlossen (intern
10 kΩ Pull-up)
0-Signal: 0 ... 5 V DC oder Kontakt offen
Feldseite
SL2: 5a(+), 5b(-)
R
ca. 240 Ω
i
I
≤ 40 mA
e
U
≥ 12 V
e
I
55 mA
max
U
ca. 22,5 V
s
nominal 0,1 ... 5 kΩ
SL1: 6b
Transistor mit offenem Kollektor (interner Fehlerbus)
4 mA taktend (20 ms ON, 200 ms OFF)
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
pa-info@sg.pepperl-fuchs.com
Singapur: +65 6779 9091
HiC2873Y1
