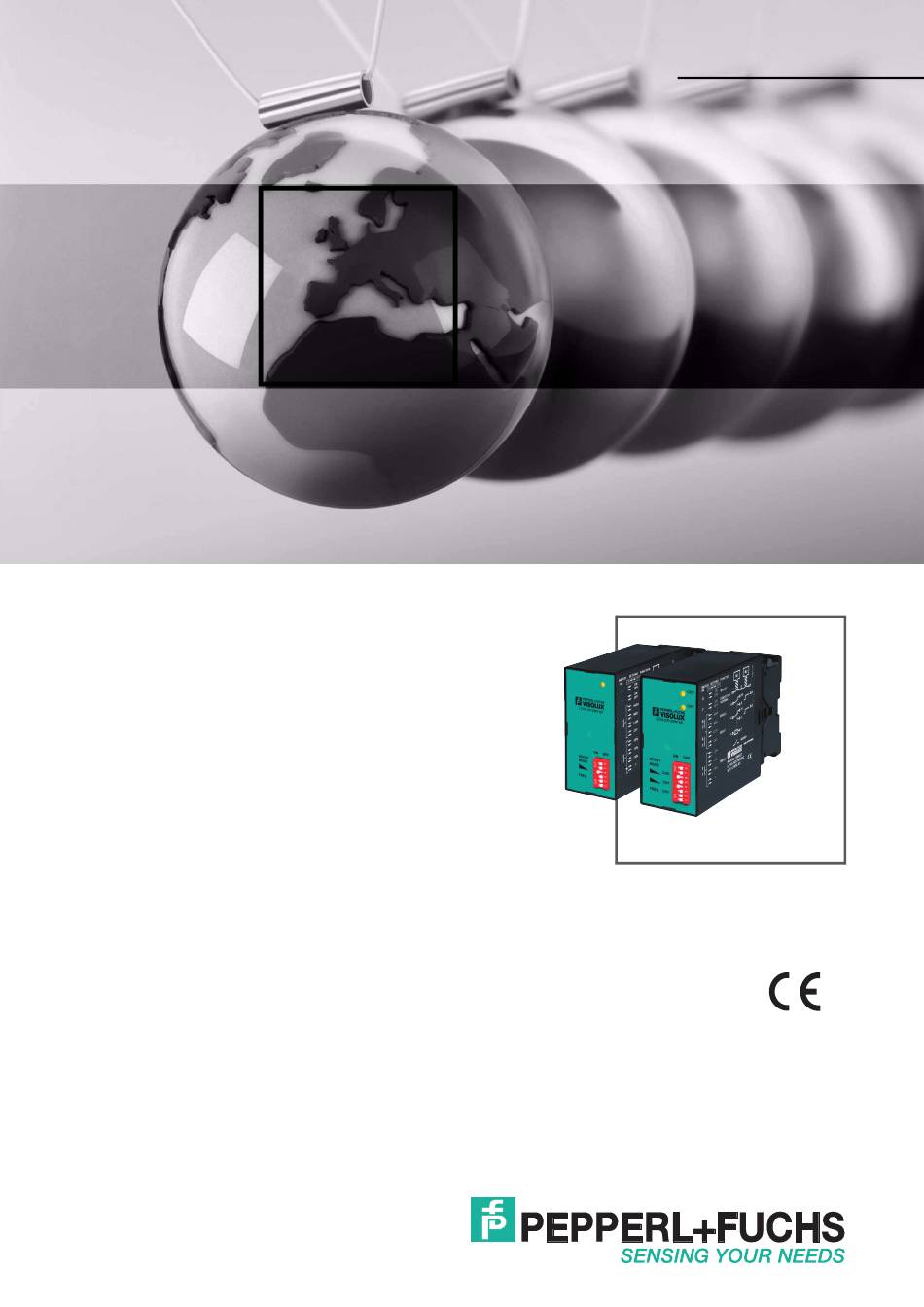

- Seite 1 FABRIKAUTOMATION HANDBUCH LC10-* Schleifenverlegung für Schleifendetektoren LC10-1 und LC10-2...
- Seite 2 Handbuch LC10-* Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 Handbuch LC10-* Einleitung ..................4 Inhalt des Dokuments................4 Zielgruppe, Personal................4 Verwendete Symbole ................5 Allgemeine Sicherheitshinweise..........6 Produktbeschreibung ..............7 Überblick....................7 Einsatz und Anwendung..............7 Anzeigen und Bedienelemente............8 3.3.1 LC10-1-* .................... 8 3.3.2 LC10-2-* .................... 9 Schnittstellen und Anschlüsse ............
- Seite 4 Handbuch LC10-* Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: Produktidentifizierung Lieferung, Transport und Lagerung Montage und Installation Inbetriebnahme und Betrieb Instandhaltung und Reparatur Störungsbeseitigung Demontage Entsorgung...
- Seite 5 Handbuch LC10-* Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden.
- Seite 6 Handbuch LC10-* Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Hinweis! Vor der Inbetriebnahme Betriebsanleitung lesen. Vorsicht! Anschluss, Montage und Einstellung nur durch Fachpersonal durchführen lassen. Warnung! Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie. Darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden. Richtlinien und Normen EU-Richtlinie Normen 2014/30/EU EN 61000-6-2:2005 EN 61000-6-4:20071A1 :2011...
- Seite 7 Handbuch LC10-* Produktbeschreibung Produktbeschreibung Überblick Schleifendetektoren der Serie LC bilden zusammen mit im Boden verlegten Drahtschleifen ein universelles Sensorsystem zum Erfassen von Fahrzeugen. Personen werden damit nicht erkannt. Durch Fahrzeuge, die in die Induktionsschleife einfahren, wird die Resonanzfrequenz verändert. Diese Frequenzänderung wird durch den Mikroprozessor des Schleifendetektors LC10 gemessen und ausgewertet.

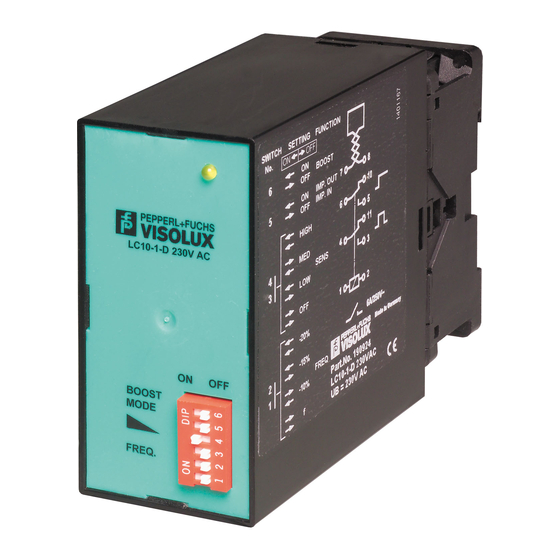

- Seite 8 Handbuch LC10-* Produktbeschreibung Anzeigen und Bedienelemente 3.3.1 LC10-1-* LED-Anzeige DIP-Schalter LED-Anzeige Durch die LED wird der Belegungszustand der Schleife signalisiert (Schleife belegt = LED ein). Eine Störung der Schleife durch Kurzschluss oder Unterbrechung und eine Schleifeninduktivität außerhalb des zulässigen Bereichs wird durch Blinken der LED signalisiert.
- Seite 9 Handbuch LC10-* Produktbeschreibung Betriebsartenschalter Mit den Schalter 5 und 6 können folgende Betriebsarten eingestellt werden: Schalter 7 Schalter 8 Bedeutung Impuls (0,8 s) bei Belegung der Schleife Impuls (0,8 s) bei Verlassen der Schleife Empfindlichekitsanhebung (Boost) Tabelle 3.3 Die Empfindlichkeitsanhebung (Boost) dient zum Erkennen von Fahrzeugen mit hohen Aufbauten z.B.
- Seite 10 Handbuch LC10-* Produktbeschreibung Frequenzschalter Die Schleifenfrequenz für Schleife 1 kann in vier Stufen über die Schalter 1 und 2 eingestellt werden. Schalter 1 Schalter 2 Frequenz Grundfrequenz f - 10% f - 15% f - 20% Tabelle 3.5 Nach dem Betätigen der Frequenzschalter 1 und 2 muss die Schleife in der Stellung "OFF", "OFF"...
- Seite 11 Handbuch LC10-* Produktbeschreibung Anschlüsse LC10-2 SL 1 SL 2 SL 1 SL 2 Nummer Erläuterung Anschlusklemmen Schleifenanschluss Schleifen 1/2 7/8 = Schleife 1 8/9 = Schleife 2 Signalausgang Schleife 1 5/6 = Schließer 6/10 = Öffner Signalausgang Schleife 2 3/4 = Schließer 4/11 = Öffner Betriebsspannung Abmessungen...
- Seite 12 Handbuch LC10-* Installation Installation Vorbereitung 4.1.1 Schleifenverlegung Schleifenverlegung in Asphalt- oder Betonboden Bei Schleifenverlegung in Asphalt- oder Betonboden kann die Schleife aus handelsüblicher isolierter Kupferlitze HO7V-K1,5(NYAF) mit einem Querschnitt von 1,5 mm² hergestellt werden. Dabei wird in den Boden eine ca. 8 mm breite Fuge und 30 - 40 mm tiefe Fuge gefräst. Die Fuge ist von Rückständen zu reinigen, die Drahtwindungen der Schleife möglichst tief einzulegen und zu fixieren.
- Seite 13 Handbuch LC10-* Installation Benachbarte Schleifen sollten bei gleichem Umfang eine um 1 Windung unterschiedliche Windungszahl haben. Dadurch wird vermieden, dass die Schleifen auf der gleichen Frequenz arbeiten. 4.1.3 Schleifenprüfung Nach Verlegung und Verguss sollte der Isolierwiderstand der Schleife gegen Erde gemessen werden.
- Seite 14 Handbuch LC10-* Inbetriebnahme Inbetriebnahme Wird die Betriebsspannung an das Gerät angelegt, erfolgt ein automatischer Abgleich mit der Schleife. Die Ausgangsrelais werden in die Schaltstellung "Schleife nicht belegt" geschaltet. Der Abgleich dauert 2 s, danach ist Gerät betriebsbereit. Ein automatischer erfolgt auch, wenn beide Empfindlichkeitsschalter 3 und 4 auf "OFF"...
- Seite 15 Handbuch LC10-* Inbetriebnahme Erfassung von PKWs und Gabelstaplern Fahrbahn ~ 0,5 m Fahrtrichtung Erfassung von LKWs Fahrbahn ~ 1 m Fahrtrichtung Erfassung von Zweirädern (Motorrad, Fahrrad) Fahrbahn 0,9 m 0,2 m 45˚ Fahrtrichtung Schleifen mit verringerter Seitenempfindlichkeit Schiebetore Selectionstore Falttore...
- Seite 16 Handbuch LC10-* Inbetriebnahme Beeinflussung von Schleifen Beeinflussung benachbarter Schleifen Schleifen die an unterschiedlichen Schleifendetektoren angeschlossen sind, müssen einen Mindestabstand von 2 Metern haben und auf unterschiedlichen Frequenzen arbeiten. Bei Schleifen, die an einem Doppeldetektor angeschlossen sind, kann dieser Mindestabstand verringert werden. Es sollte allerdings darauf geachtet werden, dass beide Schleifen nicht auf der gleichen Frequenz arbeiten.
- Seite 17 Handbuch LC10-* Inbetriebnahme Schleifenverlegung Die Schleifen müssen fest im Boden verlegt sein, um Fehlfunktionen durch mechanische Bewegungen zu verhindern. Besonders bei Verlegung zwischen Bahngleisen ist auf eine feste Installation und Verwendung einer stabilen Fertigschleife zu achten. Reihenschaltung von Schleifen Die Reihenschaltung von Schleifen (z.B. Öffnungsschleifen auf der Innen- und Außenseite von Toren) reduziert die Empfindlichkeit erheblich (ca.
- Seite 18 Handbuch LC10-* Störungsbeseitigung Störungsbeseitigung Bevor Sie einen Serviceeinsatz beauftragen, prüfen Sie bitte, ob folgende Maßnahmen erfolgt sind: Testen Sie die Anlage gemäß den folgenden Checklisten. Technische Beratung durch das Service-Center zur Eingrenzung des Problems. Störeinflüsse Die Einstellungen (ON/OFF) der DIP-Schalter wurden gemäß beiliegender Bedienungsanleitung überprüft.
- Seite 19 Handbuch LC10-* Störungsbeseitigung...
- Seite 20 E-Mail: info@de.pepperl-fuchs.com Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten / DOCT0973C Copyright PEPPERL+FUCHS • Printed in Germany 11/2016...
